YH-2002

사용설명서

영화의료기 이동식욕조(YH-2002) 사용설명서를 웹용으로 옮긴 내용입니다.

구성품

구성품	수량

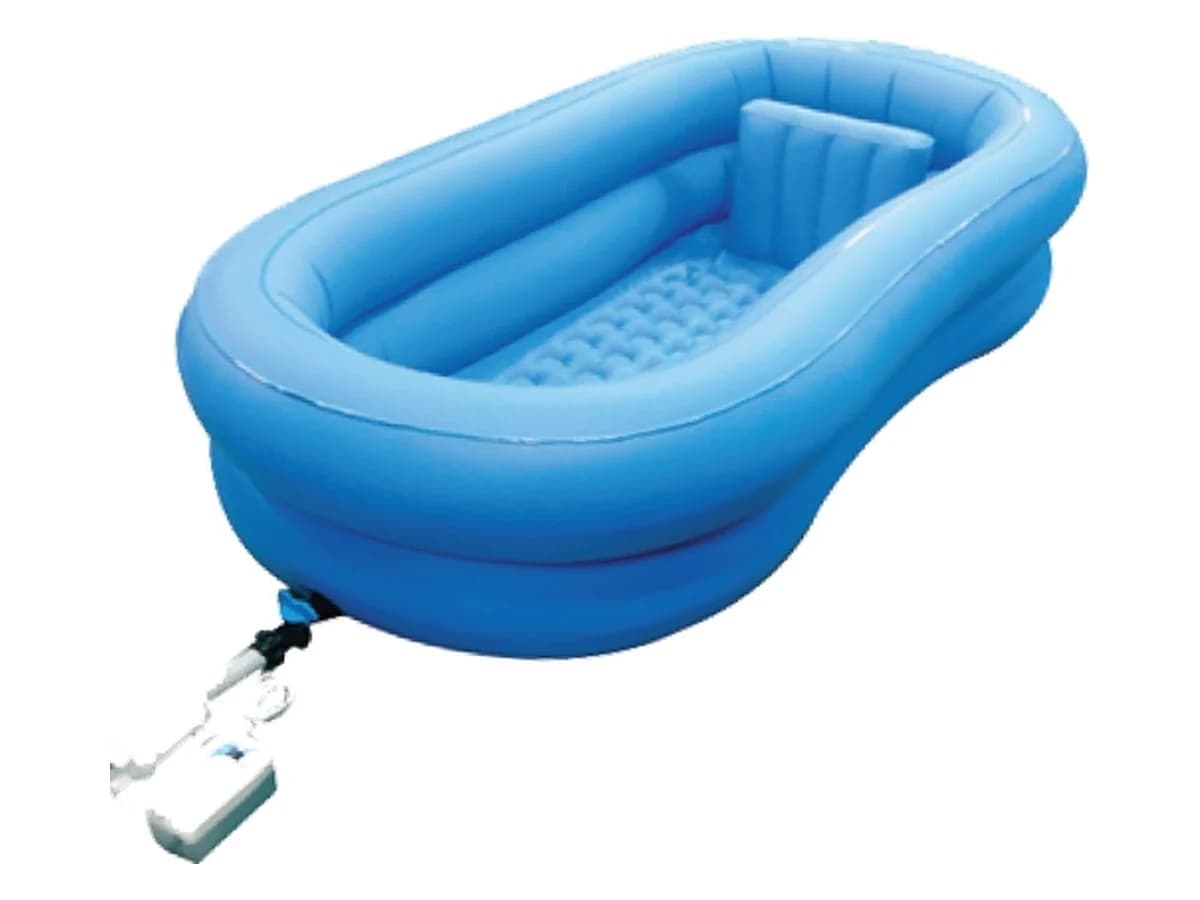

이동식 욕조 본체	1개
조절식 샤워기 (그림6)	1개
샤워기 호스 (그림7)	1개
전동식 에어펌프 (그림1)	1개
배수조절밸브 (그림5)	1개
등머리받침 (부착형, 그림3)	1개
배수호스 (그림8)	1개
전동식 배수펌프 (그림9)	1개

◇ 제품의 특징 ◇

• • 특징1 — 거주하는 방 밖으로 이동하지 않고 방 안에서 편하게 목욕이 가능합니다.
• • 특징2 — 튜브는 85cm(가로)×185cm(세로)×37cm(높이) 크기로 한국인의 체형에 맞도록 제작되었습니다.
• • 특징3 — 위급상황 방지구조. 욕조 본체는 2칸으로 나누어 제작되어 제품 파손 시 목욕하는 환자분이 쓰러져서 다칠 우려가 없습니다.
• • 특징4 — 항균 재질로 제작되어 인체에 유해한 세균의 번식을 원천적으로 봉쇄합니다.
• • 특징5 — 부착식 등목받침으로 목욕 시 환자분이 편안하게 사용할 수 있습니다.
• • 특징6 — 공기주입(약 1분), 공기배출(약 1분)으로 사용이 간편합니다.
• • 특징7 — 수도꼭지의 크기에 관계없이 맞추어 사용 가능합니다.
• • 특징8 — 물 배수구를 욕조 바닥에서 최대한 낮게 하여 배수 시 잔여량을 최소화하였습니다.
• • 특징9 — 배수호스의 높낮이에 따라 배수가 어려우므로 배수펌프를 이용해 배수 가능하며, DC 12V로 사용하게 하여 감전의 우려가 없습니다.

◇ 제품 사용방법 및 구성품 ◇

1. 공기주입 시 뚜껑을 그림과 같이 여시고 동봉한 전동펌프를 이용하여 주입하십시오. 공기주입밸브는 배기는 안 되고 주입 전용입니다.
2. 공기 배출 시 뚜껑 전체를 그림2와 같이 돌려서 여시면 공기가 배출됩니다.
3. 부착식 등목 에어받침(그림3). 누운 채로 자연스럽게 등과 목을 받쳐주어서 목욕 중 아주 편안합니다. (특허출원 중)
4. 욕조 안쪽의 마개(그림4). 욕조 속의 마개를 욕조 바닥이 아닌 옆면 아래쪽에 위치하게 하여 목욕을 하면서 발의 걸림을 없앴으며, 최대한 낮게 제작되어 잔물의 양을 최소화하였습니다.
5. 욕조 바깥의 조절식 밸브(그림5). 바깥쪽의 조절식 밸브로 사용이 편리하게 제작되었습니다.
6. 수압조절식 샤워헤드로(그림6) 손잡이 옆부분에서 물을 조절할 수 있습니다. (분사, 비데, 잠김 기능)
7. 5m의 메탈호스와(그림7) 수도꼭지나 샤워꼭지에 간편하게 조립이 가능한 호스와 호스 조임 부속을 사용하였습니다. (일반 수도, 여러 가지 종류의 물 공급 장치에 응용이 가능합니다.)
8. 직경 25mm의 배수호스, 길이 6m의 꺾이지 않는 타입입니다. 호스 길이는 주문 사양입니다.
9. 배수 시 배수펌프를(그림9) 배수구에 연결한 후 사용하십시오. 반대쪽에는 (그림8) 호스를 끼워주십시오.

◇ 사용 전, 사용 시 주의사항 ◇

◆ 발명특허 출원 중 — 등받침, 배수구, 2단 안전장치, 항균 재질, 미끄럼 방지 바닥 쿠션

◇ 제품 보증서 ◇

제품명	이동식욕조	모델명	YH-2002
제조국 / 제조사	한국 / 영화의료기	제조년월일	년 월 일
제품의 무게	4.8 kg	안전동작하중	250 kg
제품 보증기간	구입 후 1년	A/S 연락처	02-337-4707
주소	서울시 서대문구 연희동 446-304
홈페이지	www.yhmedical.co.kr
