BFSH-202

사용설명서

주식회사 보필 안전손잡이(실내용) BFSH-202 취급설명서를 웹용으로 옮긴 내용입니다. 안전을 위해 사용 전에 반드시 이 취급설명서를 읽어 주십시오. 기립 지원을 위한 탈부착 형태의 원형 보조손잡이가 장착되어 있으며, 설치범위는 약 2,000~2,700mm입니다.

사용상의 경고

사용상의 주의

제품사양

부품명	재질
본체	AL(알루미늄)
상판 / 하판	EGI
상판 / 하판 패드	EPDM(고무)
원형손잡이	TPE
실리콘 손잡이	실리콘

제품크기	상판 (약) 300mm x 300mm x 3mm / 하판 (약) 지름 170mm x 3mm
제품중량	(약) 5.3kg
설치범위	(약) 2,000mm ~ 2,700mm
안전작동하중	80kg

제품 조립방법

1. 사용상 주의사항을 숙지하시고, 확인사항에 따라 설치환경을 점검하고 위치를 설정하십시오. 설치 위치의 천정 및 바닥을 깨끗이 쓸고 닦아 주십시오.
2. 그림과 같이 Ⓐ, Ⓑ를 먼저 조립하여 주십시오. (그림처럼 B가 클램프 상태인지 확인 후 조립하십시오.)
3. 구성품을 확인해 주십시오.
4. 그림과 같이 동봉된 렌치와 볼트, 와샤를 이용하여 상판 지지대와 중심 본체를 두 구멍에 맞춰 체결해 주십시오.
5. 그림과 같이 동봉된 렌치와 볼트, 너트를 이용하여 하판 지지대와 중심 본체를 두 구멍에 맞춰 체결해 주십시오.
6. 그림과 같이 조립 후 렌치를 이용하여 상판 지지대와 하판 지지대의 조립부를 단단히 고정하였는지 다시 한번 확인하여 마무리해 주십시오.
7. 원형손잡이는 사용자 높이에 맞게 조절이 가능합니다. 그림에 표시된 부분의 볼트를 렌치를 이용하여 분해하여 원하는 위치에 안착 후 체결하십시오.

제품 설치방법

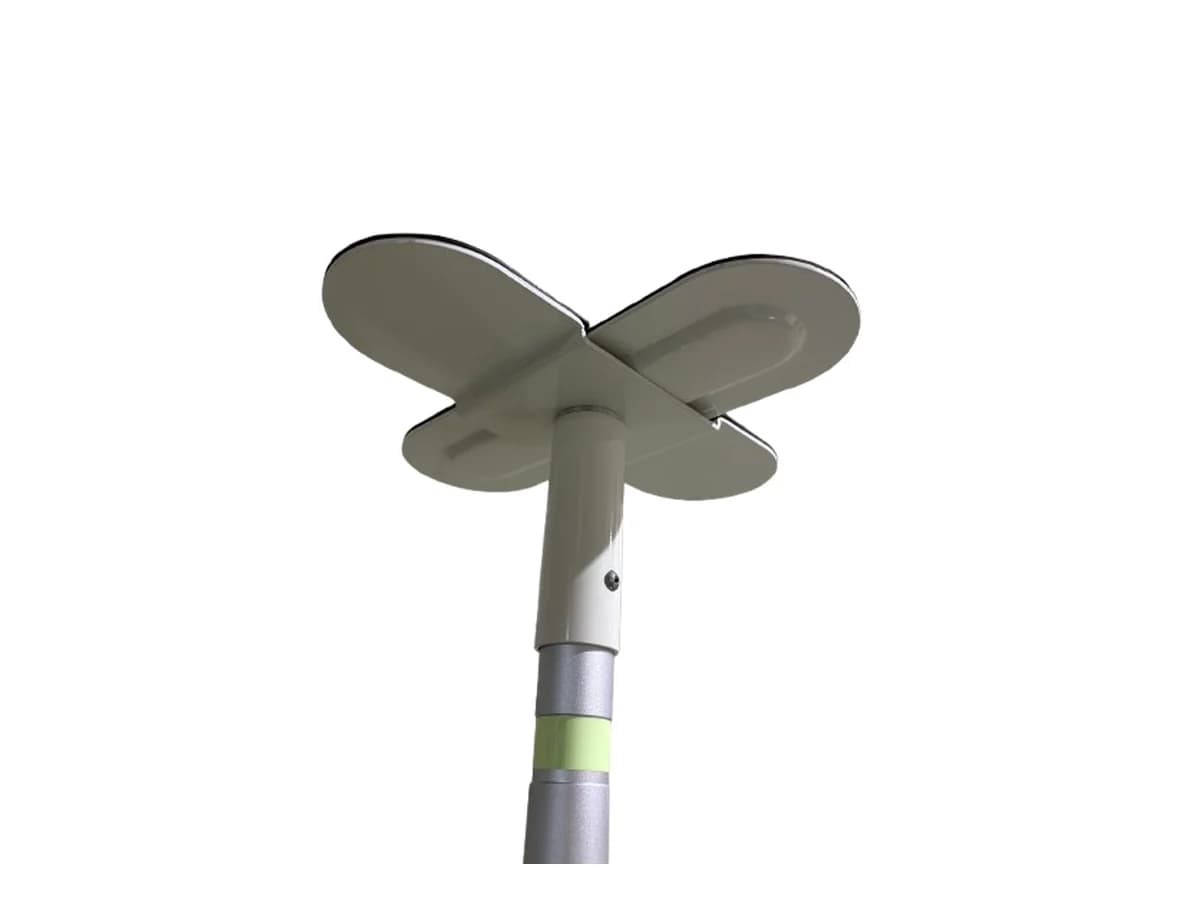

• • 설치 시 그림1처럼 상판이 안전 스티커까지 내려올 수 있도록 클램프를 조작하여 고정하십시오.
• • 천장이 들리거나 울렁거려 강도가 약하여 그림1처럼 설치가 안될 경우 설치하지 마십시오.
• • 경사진 바닥 또는 매트, 카페트 위에는 설치하지 마십시오.

1. 사용상 주의사항을 숙지하시고, 확인사항에 따라 설치 환경을 점검하고 위치를 설정합니다.
2. 설치 위치 천정 및 바닥의 부착면을 깨끗이 쓸고 닦아 주십시오.
3. 포장지를 제거하고 파손 여부를 확인 후 그림2와 같이 클램프를 조작하여 설치하십시오.
4. 안전손잡이를 설치할 곳에 바닥면과 천정에 수직이 되도록 세워주십시오. 수평계의 공기방울이 중심에 오도록 맞춥니다.

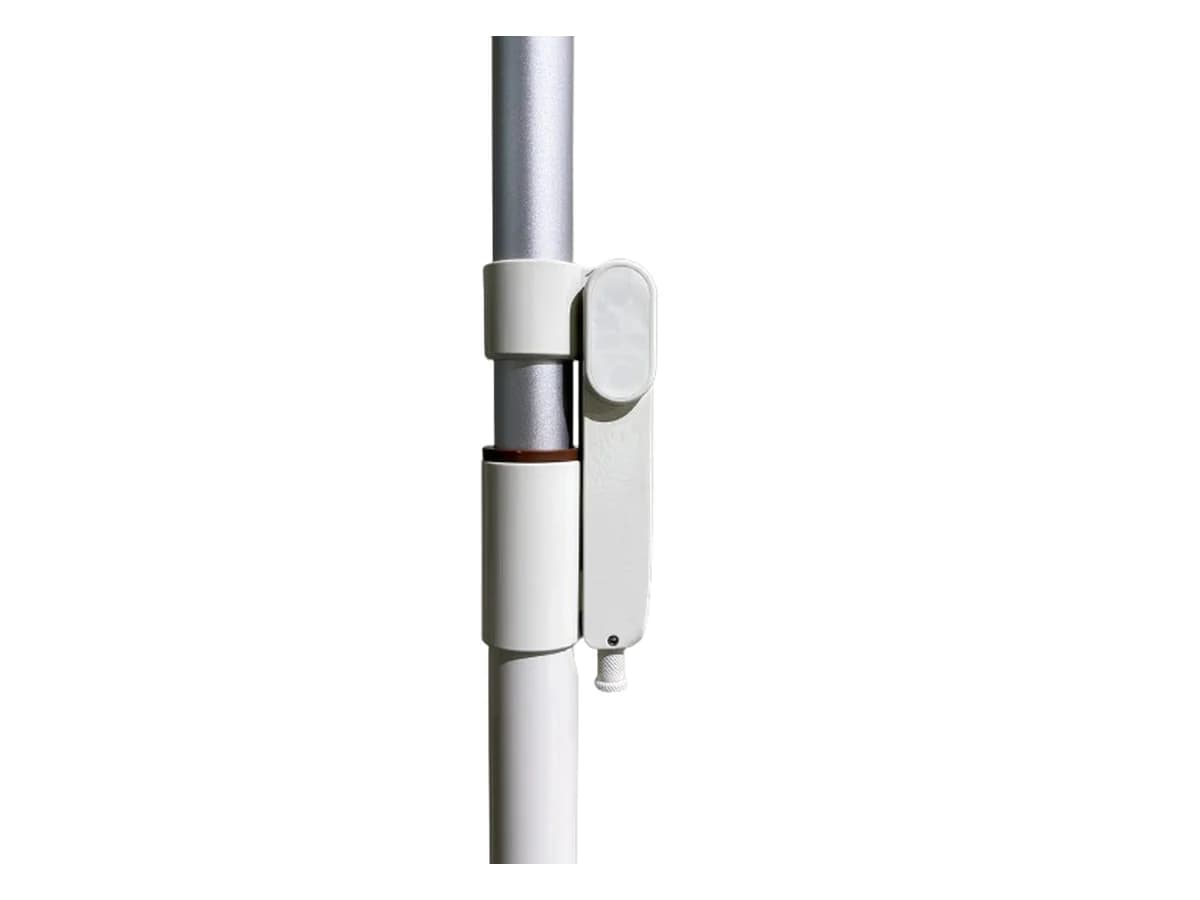

5. 그림1과 같이 레버 하단의 버튼을 내리고 레버를 들어준 다음 파이프를 위로 천정과 맞춰주고 레버를 다시 내려 고정하십시오. (고정되면 딸깍하고 소리가 납니다.)
6. 안전손잡이 설치 후, 손잡이의 중심에 힘을 가하여 안전하게 고정이 되었는지 확인해 주십시오.

※ 제품 설치 후 천정 및 바닥 지지대가 움직이지 않아야 합니다.

설치 시 주의

1. 설치 후 수평계를 이용하여 ①번과 ②번 위치에서 수평인지 확인 후 사용하십시오.
2. 설치 3개월마다 유지 보수를 위해 ③번 클램프의 고정상태 및 수평계로 바닥과의 수평상태를 확인해 주십시오. (안전을 위해 3개월마다 재설치를 권장 드립니다.)
