MSP-0002

사용설명서

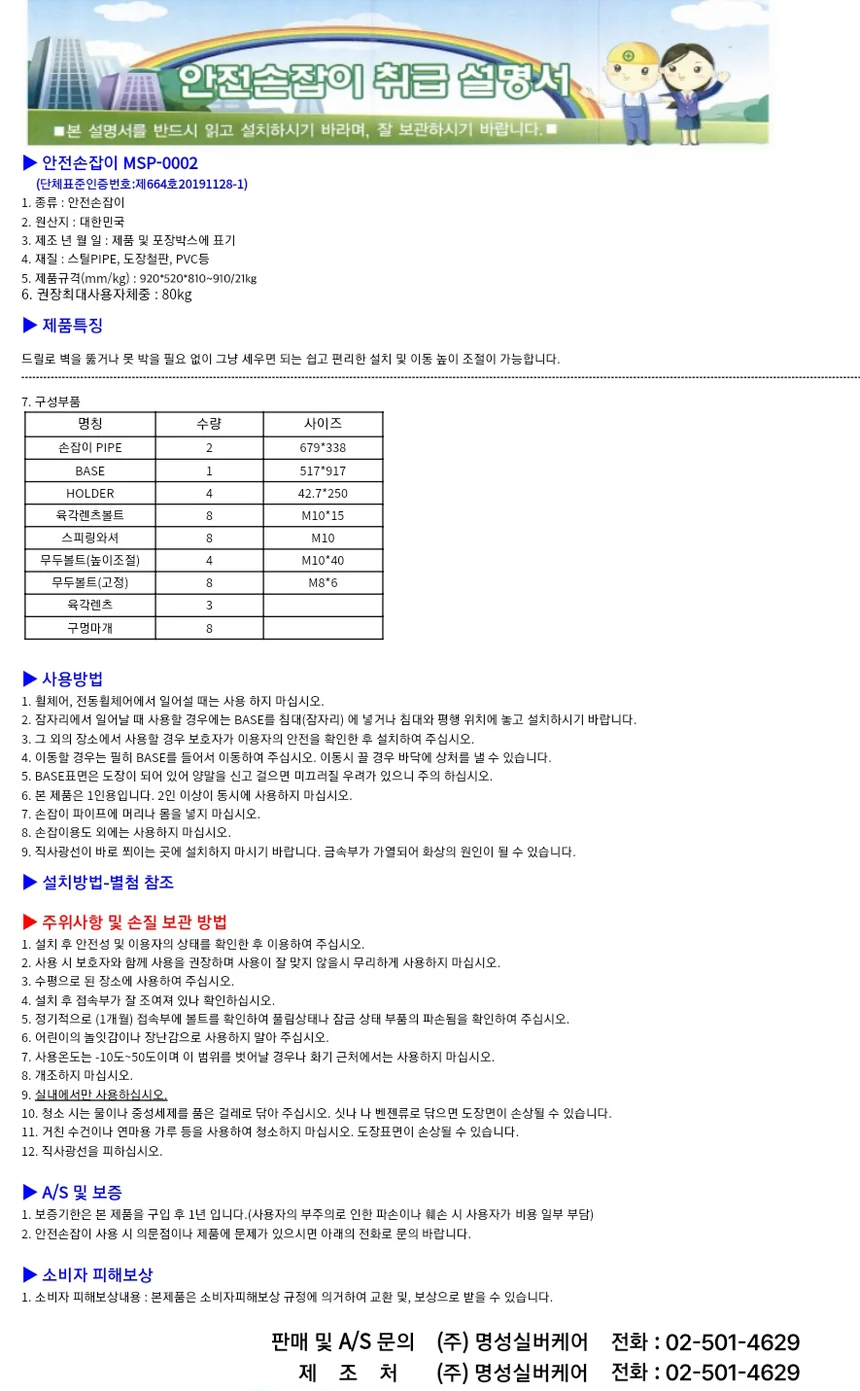

(주)명성실버케어 안전손잡이 MSP-0002 취급설명서(단체표준인증번호 제664호 20191128-1)를 웹용으로 옮긴 내용입니다. 본 설명서를 반드시 읽고 설치하시기 바라며, 잘 보관하시기 바랍니다.

제품 정보

종류	안전손잡이
원산지	대한민국
제조 년 월 일	제품 및 포장박스에 표기
재질	스틸 PIPE, 도장철판, PVC 등
제품규격(mm/kg)	920 * 520 * 800 / 21.7kg
권장최대사용자체중	80kg

구성부품

명칭	수량	사이즈
손잡이 PIPE	2	679 * 338
BASE	1	517 * 917
HOLDER	4	42.7 * 250
육각렌츠볼트	8	M10 * 15
스프링와셔	8	M10
무두볼트(높이조절)	4	M10 * 40
무두볼트(고정)	8	M8 * 6
육각렌츠	3
구멍마개	8

제품특징

드릴로 벽을 뚫거나 못 박을 필요 없이 그냥 세우면 되는 쉽고 편리한 설치 및 이동, 높이 조절이 가능합니다.

사용방법

1. 휠체어, 전동휠체어에서 일어설 때는 사용하지 마십시오.
2. 잠자리에서 일어날 때 사용할 경우에는 BASE를 침대(잠자리)에 넣거나 침대와 평행 위치에 놓고 설치하시기 바랍니다.
3. 그 외의 장소에서 사용할 경우 보호자가 이용자의 안전을 확인한 후 설치하여 주십시오.
4. 이동할 경우는 필히 BASE를 들어서 이동하여 주십시오. 이동 시 끌 경우 바닥에 상처를 낼 수 있습니다.
5. BASE 표면은 도장이 되어 있어 양말을 신고 걸으면 미끄러질 우려가 있으니 주의하십시오.
6. 본 제품은 1인용입니다. 2인 이상이 동시에 사용하지 마십시오.
7. 손잡이 파이프에 머리나 몸을 넣지 마십시오.
8. 손잡이 용도 외에는 사용하지 마십시오.
9. 직사광선이 바로 쬐이는 곳에 설치하지 마시기 바랍니다. 금속부가 가열되어 화상의 원인이 될 수 있습니다.

설치방법

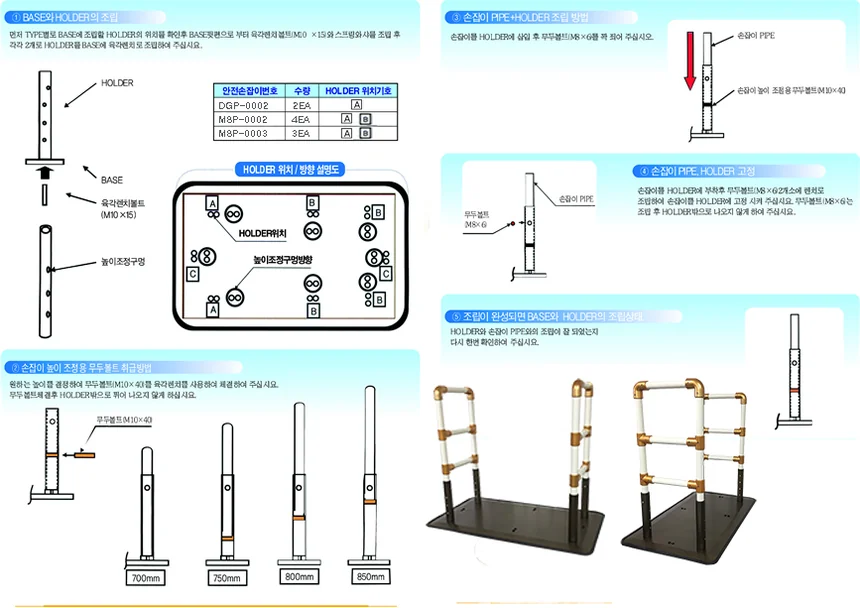

아래 설치 도해(별첨)를 참조하여 조립하십시오.

1. BASE와 HOLDER의 조립 : 먼저 TYPE별로 BASE에 조립할 HOLDER의 위치를 확인 후, BASE 홈면으로부터 육각렌치볼트(M10×15)와 스프링와셔를 각각 2개로 HOLDER를 BASE에 육각렌치로 조립하여 주십시오.
2. 손잡이 높이 조정용 무두볼트 취급방법 : 원하는 높이(700 / 750 / 800 / 850mm)를 결정하여 무두볼트(M10×40)를 육각렌치를 사용하여 체결하여 주십시오. 무두볼트가 HOLDER 밖으로 튀어나오지 않게 하십시오.
3. 손잡이 PIPE + HOLDER 조립방법 : 손잡이를 HOLDER에 삽입 후 무두볼트(M8×6)를 꼭 조여 주십시오.
4. 손잡이 PIPE, HOLDER 고정 : 손잡이를 HOLDER에 삽입 후 손잡이 높이 조정용 무두볼트(M10×40)를 조립하여 손잡이를 HOLDER에 고정시켜 주십시오. 무두볼트(M8×6)는 조립 후 HOLDER 밖으로 나오지 않게 하여 주십시오.
5. 조립 확인 : 조립이 완성되면 BASE와 HOLDER의 조립상태, HOLDER와 손잡이 PIPE와의 조립이 잘 되었는지 다시 한번 확인하여 주십시오.

주의사항 및 손질·보관 방법

A/S 및 보증

판매 및 A/S 문의	(주)명성실버케어 · 전화 02-501-4627
제조처	(주)명성실버케어 · 전화 02-501-4627
