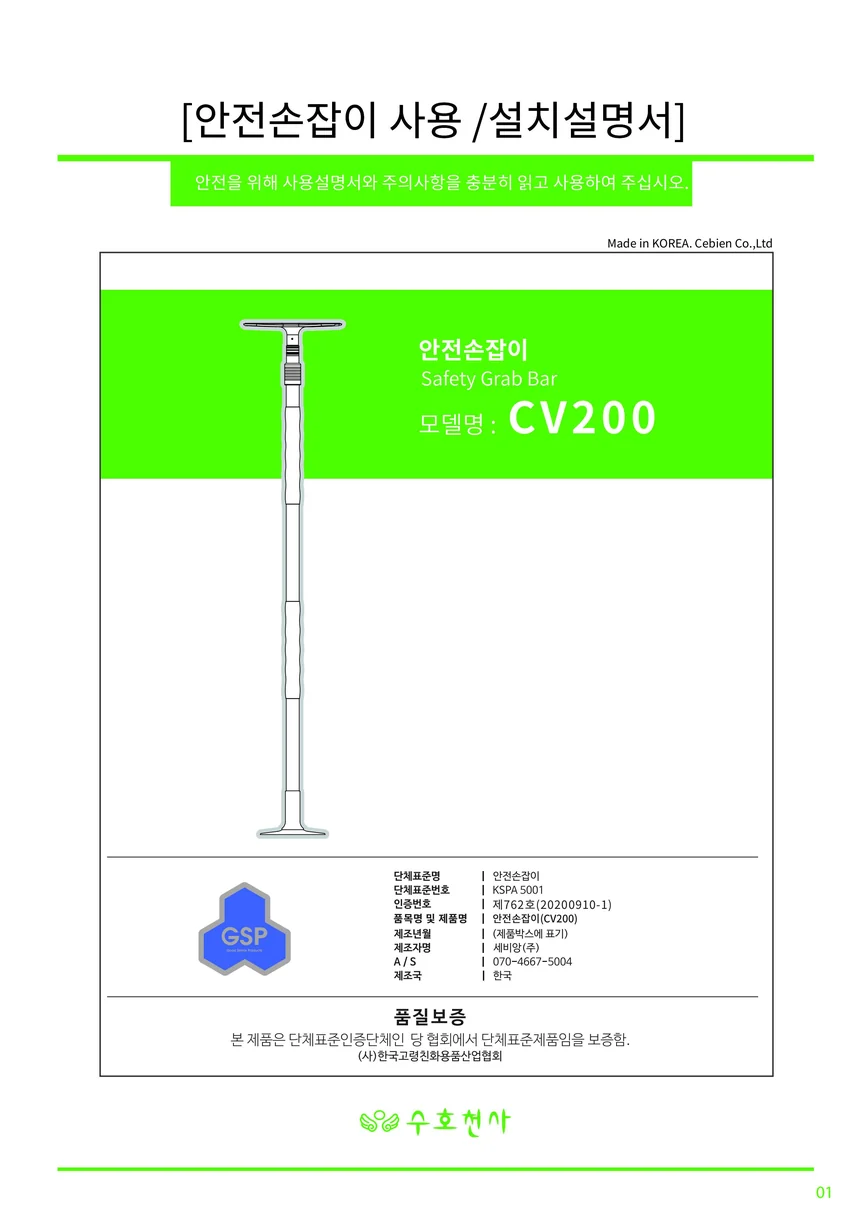

CV200

사용설명서

세비앙(주) 수호천사 안전손잡이 CV200 사용/설치설명서를 웹용으로 옮긴 내용입니다. 안전을 위해 사용설명서와 주의사항을 충분히 읽고 사용하여 주십시오.

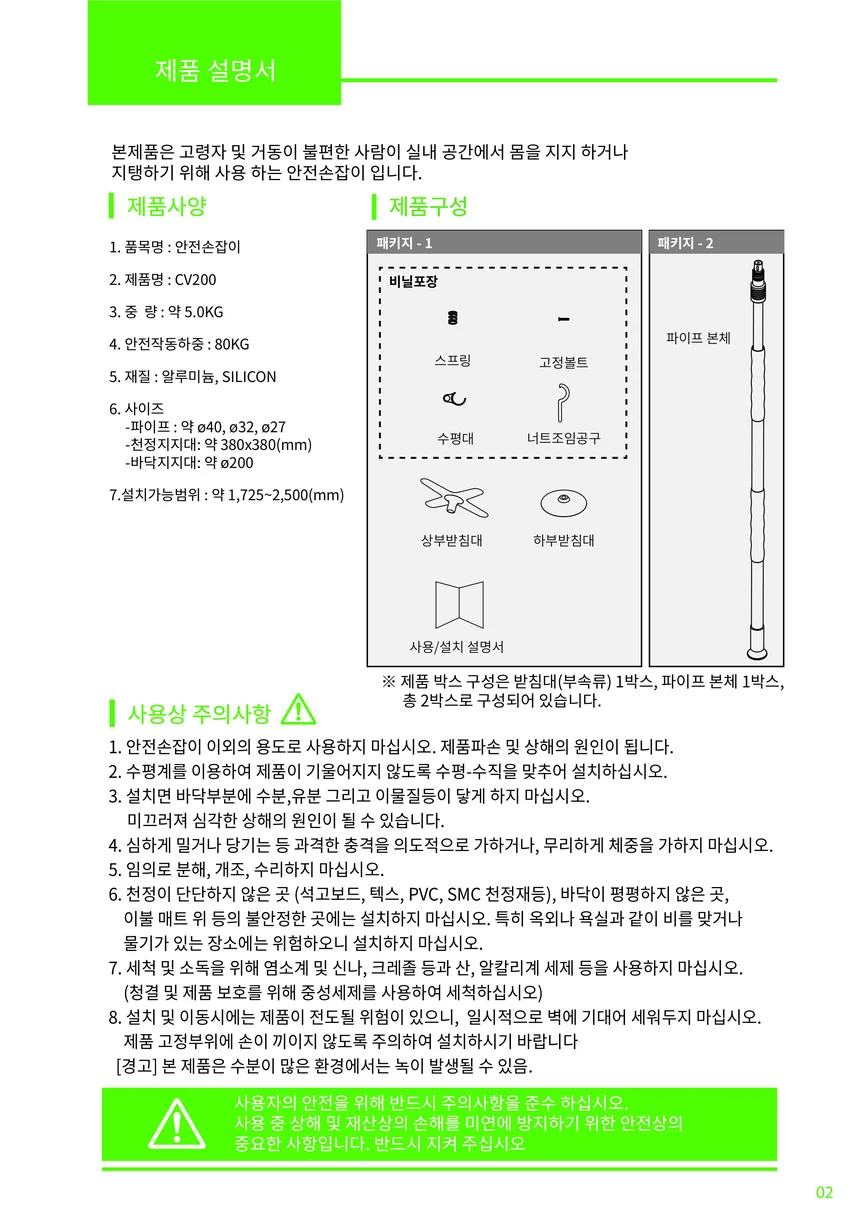

제품 설명

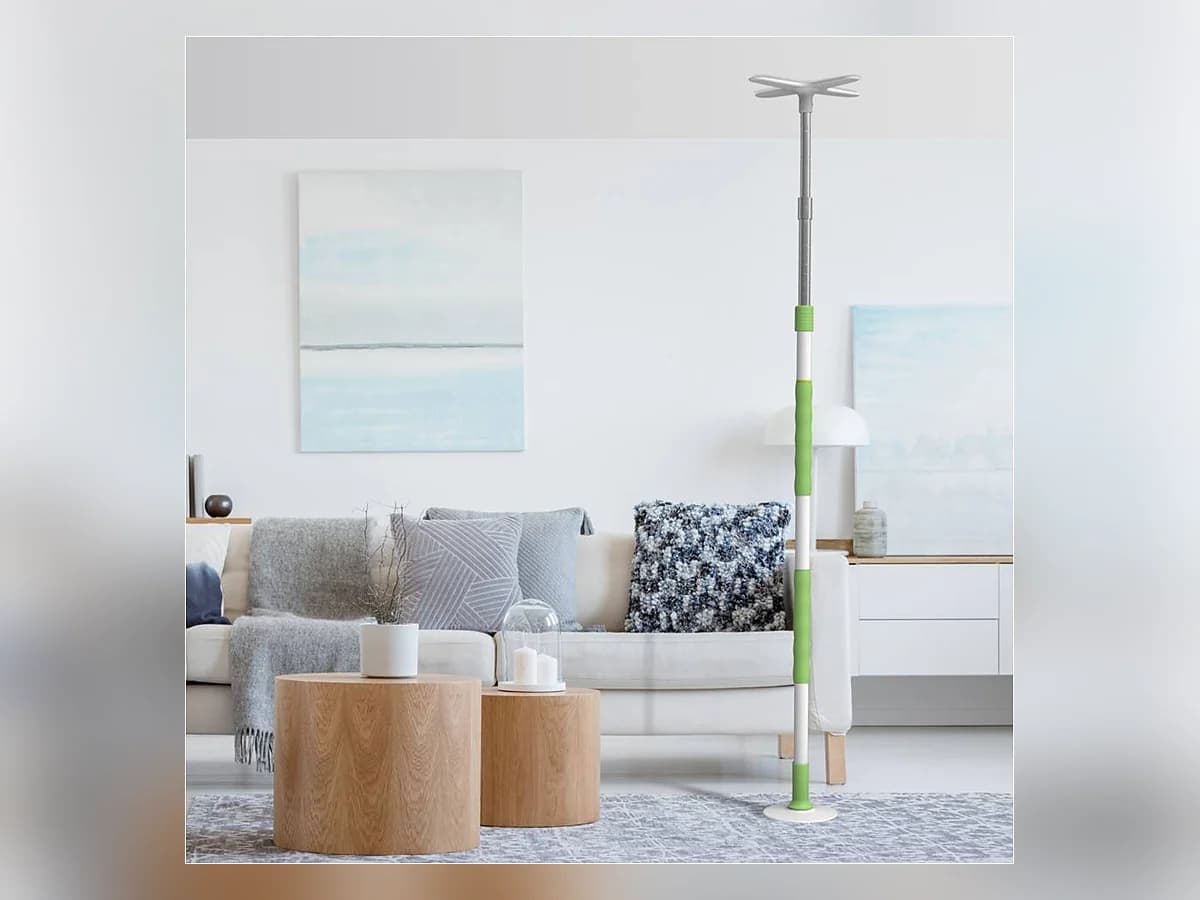

본 제품은 고령자 및 거동이 불편한 사람이 실내 공간에서 몸을 지지하거나 지탱하기 위해 사용하는 안전손잡이입니다.

제품사양

품목명	안전손잡이
제품명	CV200
중량	5.0KG
안전작동하중	80KG
재질	알루미늄, SILICON
사이즈	파이프 : ø40, ø32, ø27 / 천정지지대 : 380×380(mm) / 바닥지지대 : ø200
설치가능범위	1,725~2,500(mm)
단체표준번호	KSPA 5001
인증번호	제762호(20200910-1)

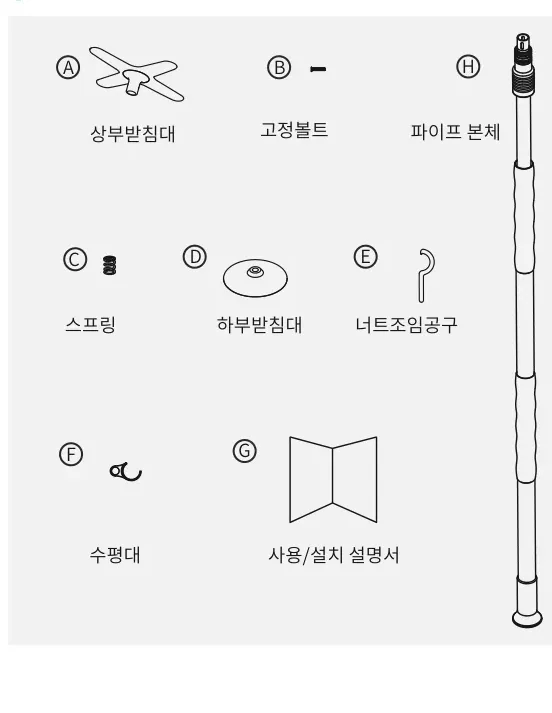

제품구성

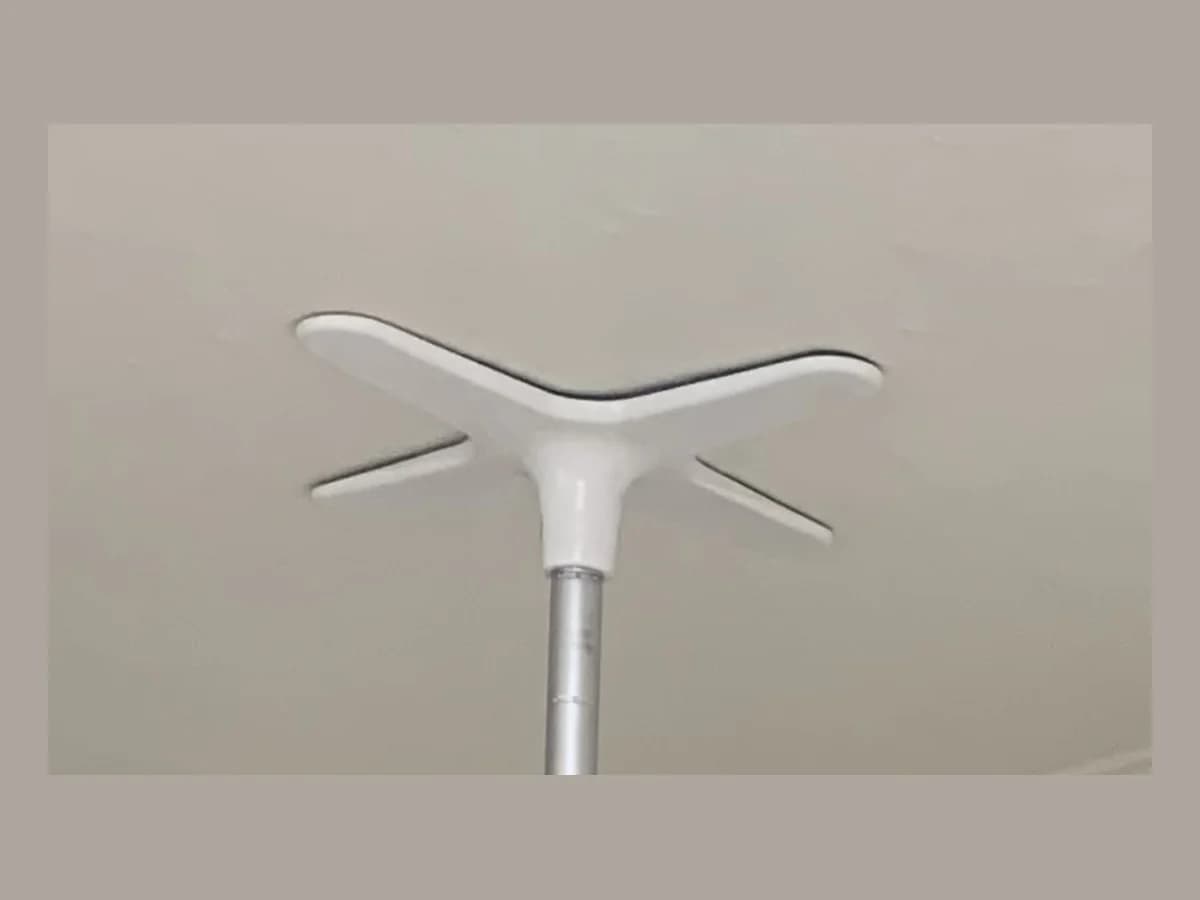

• • A 상부받침대
• • B 고정볼트
• • C 스프링

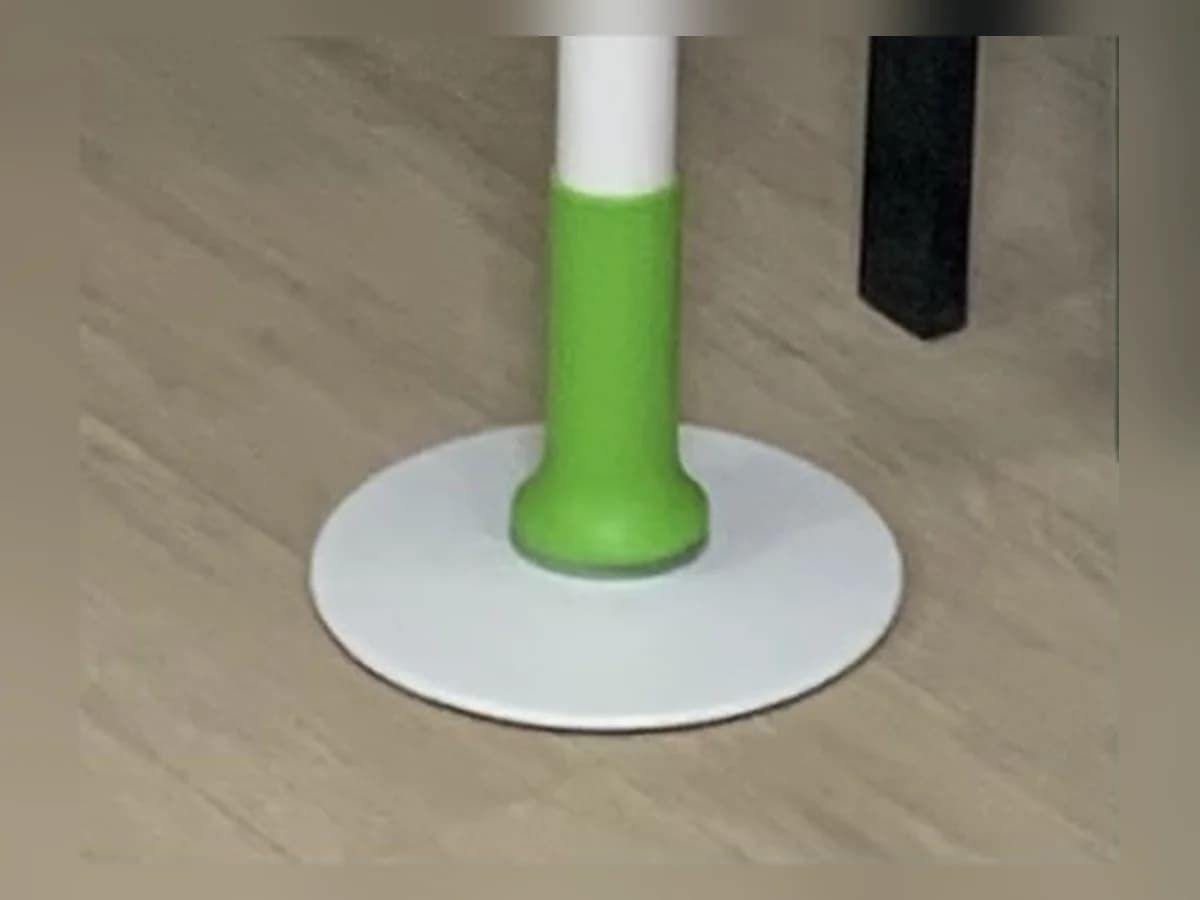

• • D 하부받침대
• • E 너트조임공구
• • F 수평대
• • G 사용/설치 설명서
• • H 파이프 본체

사용상 주의사항

1. 안전손잡이 이외의 용도로 사용하지 마십시오. 제품파손 및 상해의 원인이 됩니다.
2. 설치면 바닥부분에 수분, 유분 그리고 이물질 등이 닿게 하지 마십시오. 미끄러져 심각한 상해의 원인이 될 수 있습니다.
3. 상방향으로 들어 올리거나 힘이 가해지도록 하지 마십시오.
4. 심하게 밀거나 당기는 등 과격한 충격을 의도적으로 가하거나, 무리하게 체중을 가하지 마십시오.
5. 임의로 분해, 개조, 수리하지 마십시오.
6. 천정이 단단하지 않은 곳, 바닥이 평평하지 않은 곳, 이불 매트 위 등의 불안정한 곳에는 설치하지 마십시오. 특히 옥외나 욕실과 같이 비를 맞거나 물기가 있는 장소에는 위험하오니 설치하지 마십시오. (석고보드, 텍스, PVC, SMC 천정재)
7. 세척 및 소독을 위해 염소계 및 신나, 크레졸 등과 산, 알칼리계 세제 등을 사용하지 마십시오. (청결 및 제품 보호를 위해 중성세제를 사용하여 세척하십시오)
8. 설치 및 이동 시에는 제품이 전도될 위험이 있으니, 일시적으로 벽에 기대어 세워두지 마십시오. 제품 고정부위에 손이 끼이지 않도록 주의하여 설치하시기 바랍니다.

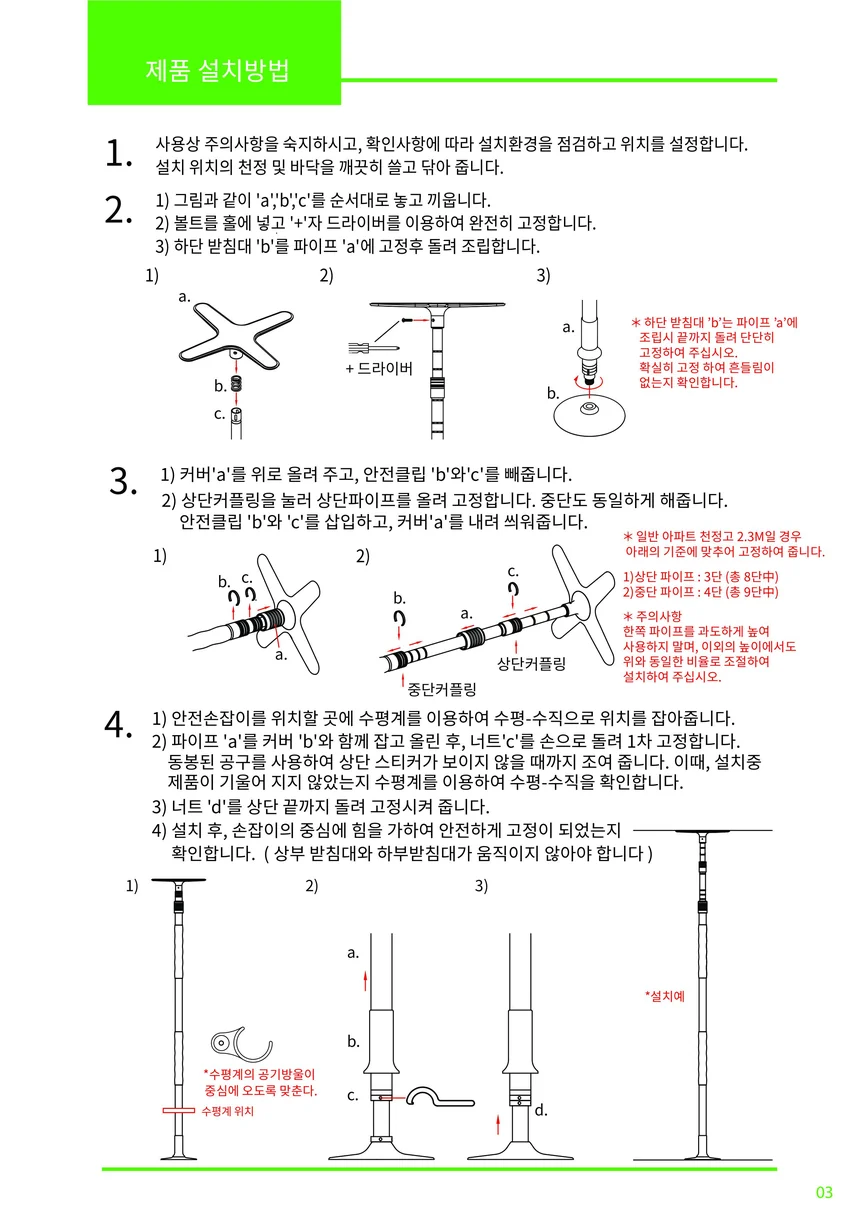

제품 설치방법

1. 설치 위치 설정

사용상 주의사항을 숙지하시고, 확인사항에 따라 설치환경을 점검하고 위치를 설정합니다. 설치 위치의 천정 및 바닥을 깨끗이 쓸고 닦아 줍니다.

2. 상·하부받침대 조립

1. 그림과 같이 'a', 'b', 'c'를 순서대로 놓고 끼웁니다.
2. 볼트를 홀에 넣고 '+'자 드라이버를 이용하여 완전히 고정합니다.
3. 하단 받침대 'b'를 파이프 'a'에 고정 후 돌려 조립합니다.

＊ 하부받침대 'b'는 파이프 'a'에 조립 시 끝까지 돌려 단단히 고정하여 주십시오. 확실히 고정하여 흔들림이 없는지 확인합니다.

3. 파이프 길이 조절

1. 커버 'a'를 위로 올려 주고, 안전클립 'b'와 'c'를 빼줍니다.
2. 커플링 'a'를 눌러 파이프 'b'를 올립니다. 하단도 동일하게 해줍니다. 안전클립 'a'와 'b'를 삽입하고, 커버 'c'를 내려 씌워줍니다.

＊ 천정고 H=2,300mm 기준 파이프 'b' 3단, 파이프 'd' 4단

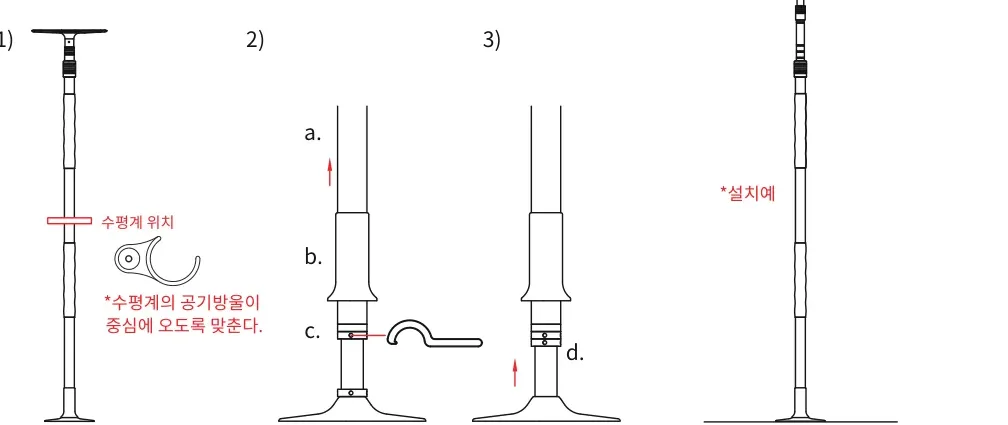

4. 설치 및 고정 확인

1. 안전손잡이를 위치할 곳에 수직으로 위치를 잡아줍니다.
2. 파이프 'a'를 커버 'b'와 함께 잡고 올린 후, 너트 'c'를 손으로 돌려 1차 고정합니다. 동봉된 공구를 사용하여 상단 스티커가 보이지 않을 때까지 조여줍니다.
3. 너트 'd'를 상단 끝까지 돌려 고정시켜 줍니다.
4. 설치 후, 손잡이의 중심에 힘을 가하여 안전하게 고정이 되었는지 확인합니다. (상부받침대와 하부받침대가 움직이지 않아야 합니다)

＊ 수평계의 공기방울이 중심에 오도록 맞춘다.

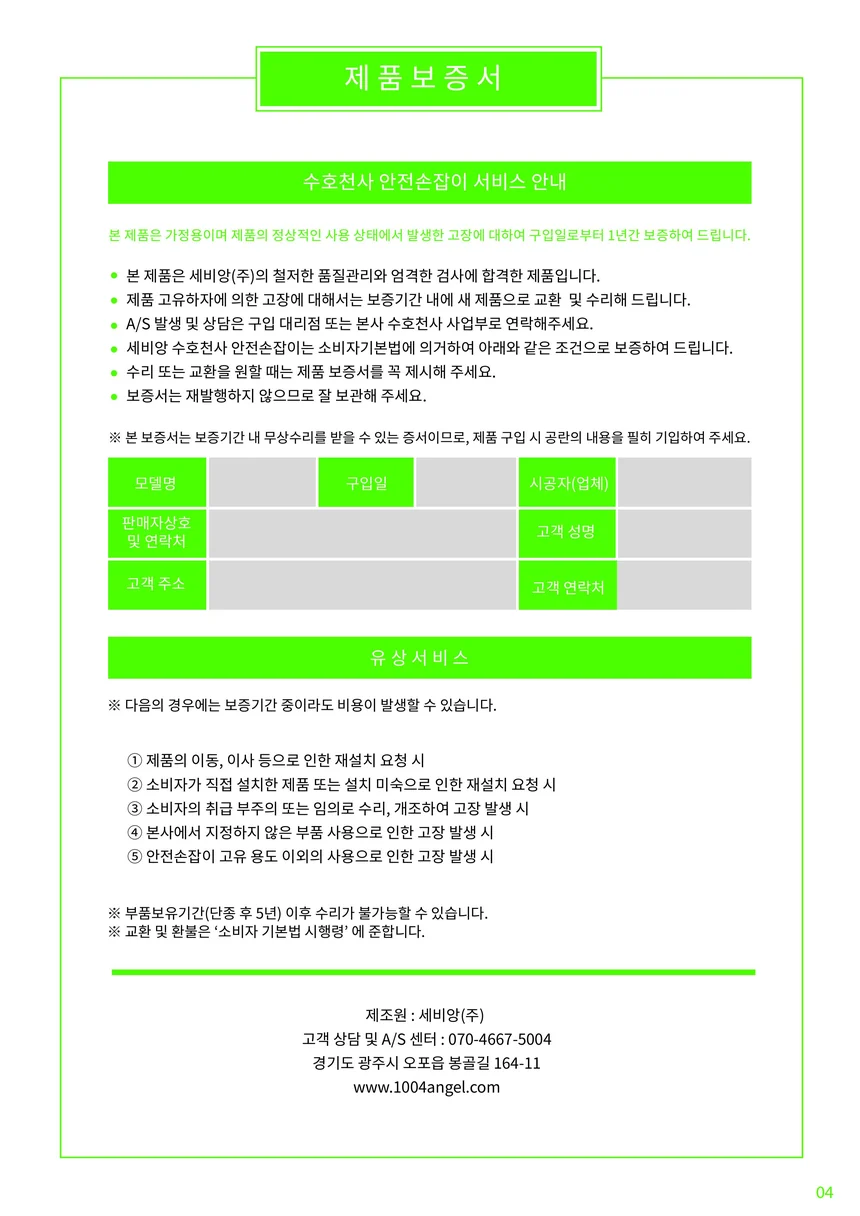

제품 보증서

제조원 : 세비앙(주) · 고객 상담 및 A/S 센터 : 070-4667-5004 · 경기도 광주시 오포읍 봉골길 164-11 · www.1004angel.com
