MD-300 TPU3

사용설명서

은혜 메디칼 MEDICAL DOCTOR 욕창 방지 매트리스(모델명 MD-300 TPU3) 사용설명서를 웹용으로 옮긴 내용입니다.

1. 욕창이란?

노인성질환자나 중증환자 분들이 사용하는 제품으로서 장시간 신체를 움직이지 못하는 분들은 신체의 혈류압으로 인해 등, 엉덩이, 발뒷꿈치, 머리 등에 욕창 등이 발생하게 됩니다. 이러한 욕창은 세균감염 등 2차 합병증을 유발하여 환자분들의 건강회복에 해를 끼칠 수 있습니다.

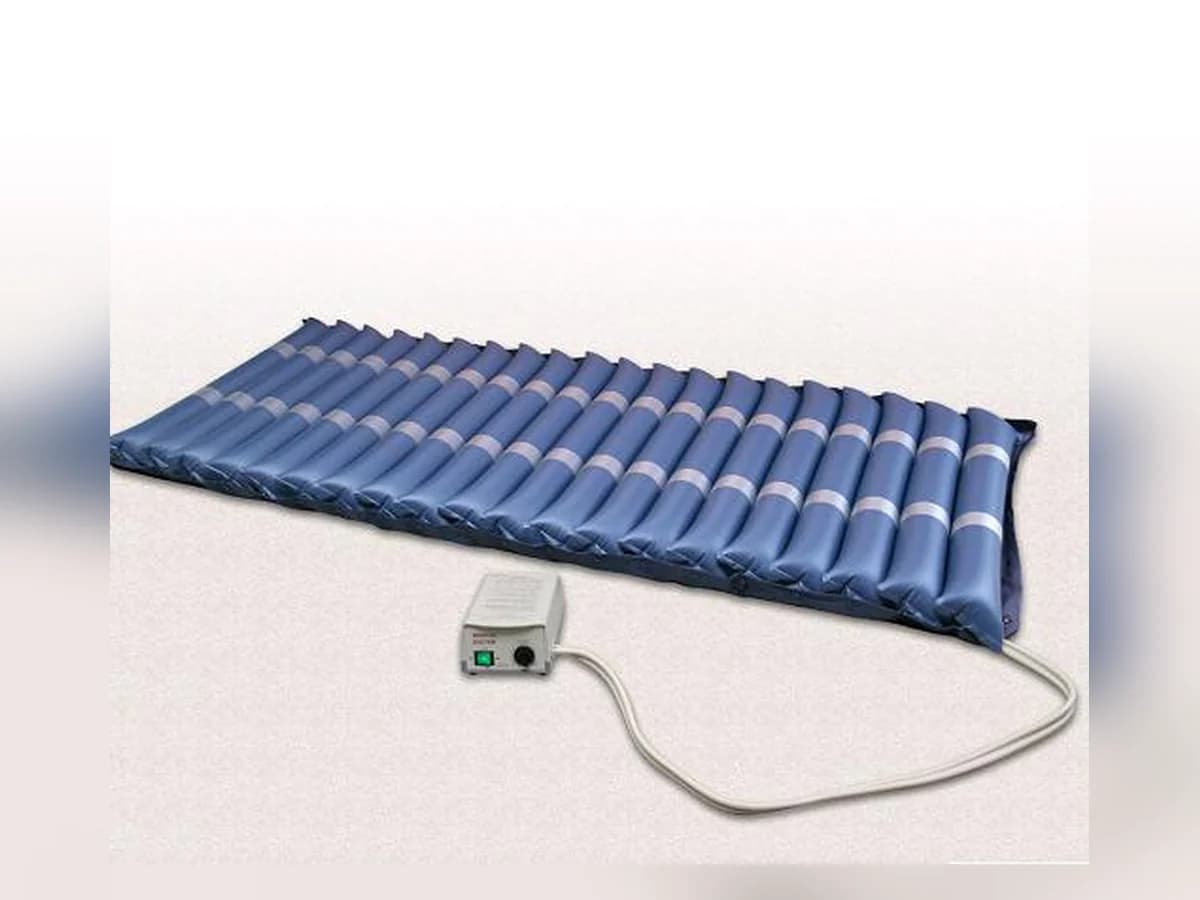

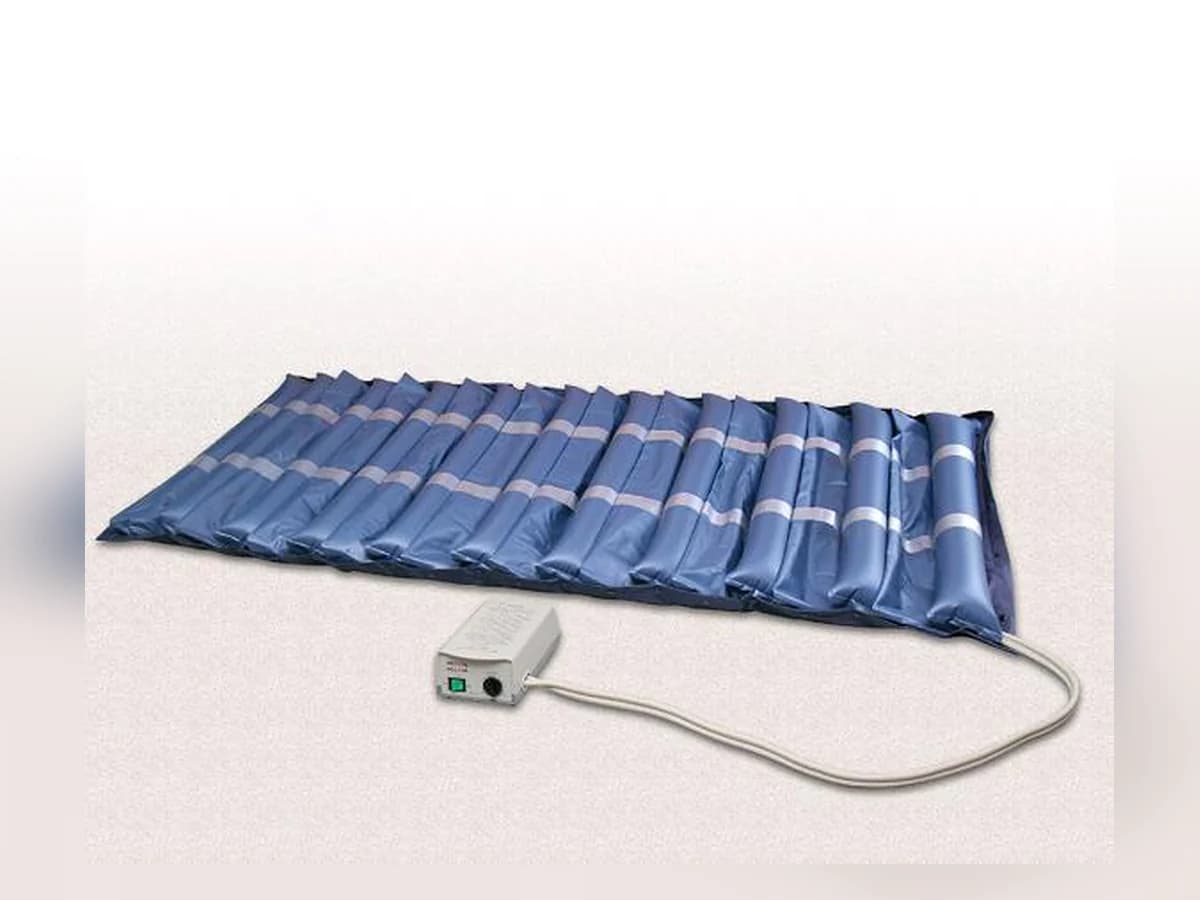

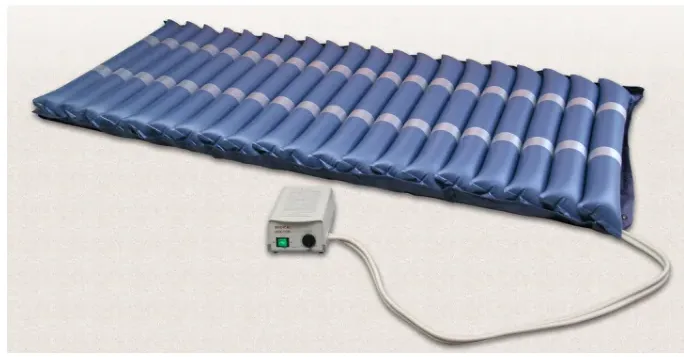

2. 제품 소개

본 제품은 기기와 매트리스를 호스로 연결하여 이루어진 제품으로서 기기에서 만들어진 공기를 정해진 간격으로 매트리스에 전달하여 매트리스의 공기방이 교대 부양하여 신체에 가해지는 압력점의 위치를 바꾸어 줌으로써 피하수체가 눌리는 것을 분산시켜 욕창을 예방할 수 있는 제품입니다.

3. 제품의 작동도

• • 1라인 공기 배출(수축) / 2라인 공기 주입(팽창)
• • 1라인, 2라인 공기 교대중
• • 1라인 공기 주입(팽창) / 2라인 공기 배출(수축)

※ 당사의 욕창방지 매트리스는 위 그림과 같은 원리로 동작합니다.

4. 제품의 설명

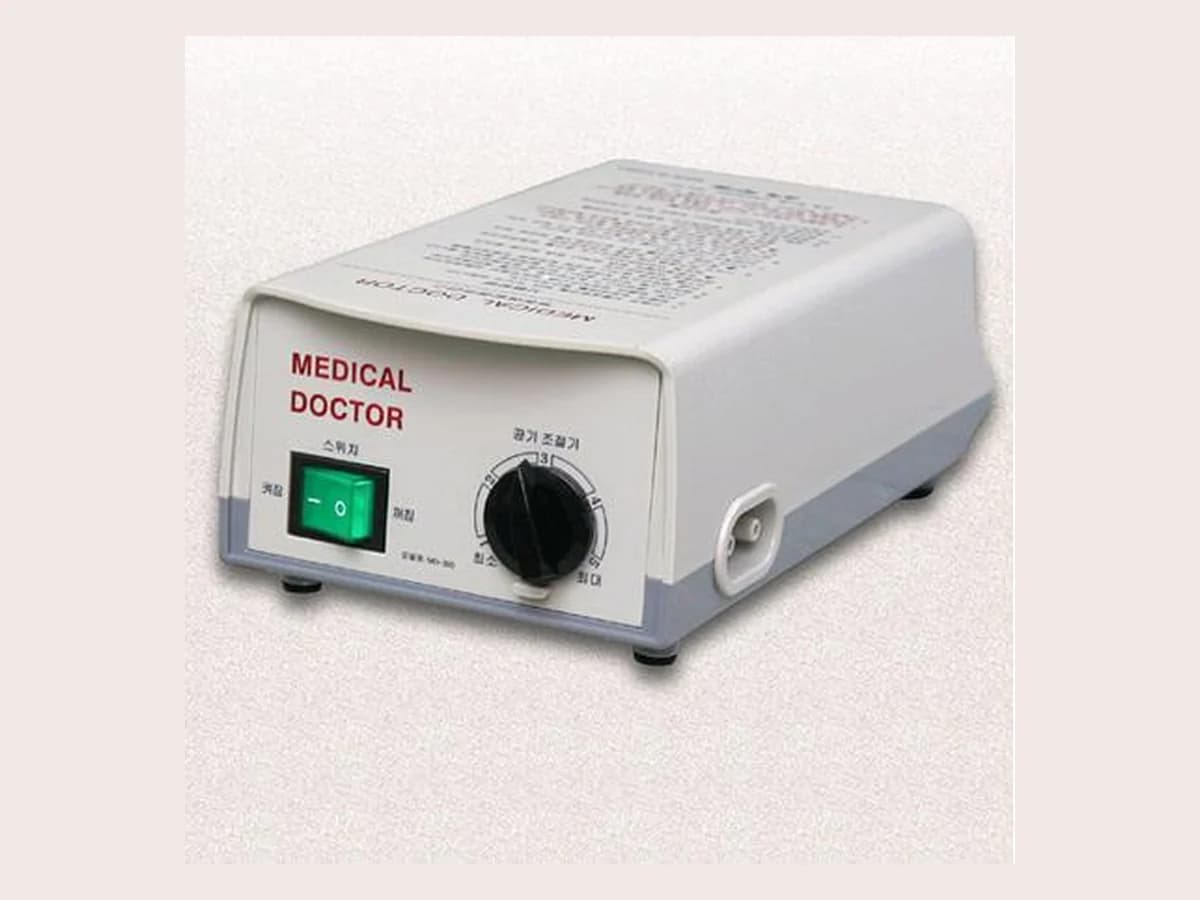

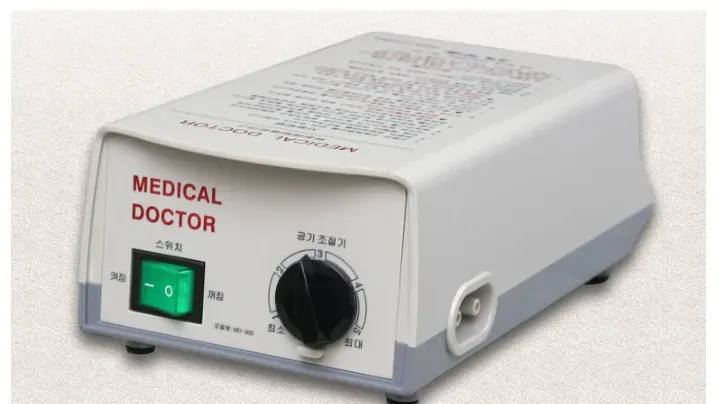

4.1 기기의 기능

사용자가 기기에 장착된 공기 조절기를 이용하여 매트리스에 공급되는 공기를 조절할 수 있습니다.

번호	명칭	기능 설명
①	스위치	기기의 동작을 제어하는 스위치
②	공기조절기	매트리스에 공급되는 공기를 조절합니다.
③	제1공기배출구	기기에서 발생된 공기를 기기 외부로 배출합니다.
④	제2공기배출구	기기에서 발생된 공기를 기기 외부로 배출합니다.
⑤	상부덮개	제품 사용을 위한 간단한 사용방법이 기재되어 있습니다.

4.2 매트리스의 기능

매트리스는 20개의 셀로 이루어져 있으며, 20개의 셀이 두 개의 호스 라인으로 각각 10개씩 나뉘어져 교대부양이 이루어지도록 되어 있으며, 매트리스 재질은 TPU로 무독성, 무취성, 고탄성 및 내구성이 우수한 재질입니다. 또한 매트리스에는 20개의 분사구가 있어 미세공기가 외부로 분사됩니다.

번호	명칭	기능 설명	비고
①	매트리스 본체	20개의 셀을 고정하는 Nylon/Base
②	셀(공기방)	공기가 주입(충전)되거나 배출(방출)됨	별도 분리됨
③	분사구	미세공기가 외부로 유출되는 분사구임	20개
④	호스	기기의 공기배출구에 연결함	순서에 상관없음

5. 사용전 준비사항

1. 포장 박스에서 기기와 매트리스, 호스, 사용 설명서를 확인합니다.
2. 제품이 설치되어질 장소를 확인하십시오.
3. 매트리스를 침대 위에 4.2 매트리스 설명 그림처럼 펼쳐 놓습니다.
4. 기기는 침대에 걸거나 바닥에 올려 놓습니다.
5. 기기의 공기 배출구와 매트리스의 공기 주입구를 호스로 연결합니다.

⚠️ 주의 : 호스는 순서에 상관없이 연결해도 됩니다.

⚠️ 주의 : 호스가 꺾이지 않도록 주의하십시오.

6. 사용방법

1. 기기의 전원 플러그를 콘센트에 연결 후 전원 스위치를 켜짐에 놓습니다.
2. 기기의 공기 조절기를 최대로 한 후 매트리스의 셀에 공기가 주입되는지 확인합니다.
3. 매트리스의 공기주입은 교대로 이루어지며, 매트리스가 정상 동작을 위해서는 30분 이상의 시간이 소요됩니다.
4. 매트리스에 공기가 충분히 주입되어 환자를 부양시키면 기기의 공기조절기를 "2단"과 "3단" 사이에 오도록 합니다.
5. 매트리스에 공기가 채워진 후에는 매트리스가 정해진 교대시간에 교대부양이 되는지 확인합니다. (환자의 엉덩이가 바닥에 닿지 않으면 됩니다.)

⚠️ 주의 : 매트리스에 공기가 과다 주입되면 환자의 접촉부위에 압박을 줄 수 있으므로 반드시 공기조절기를 조정해야 합니다. 또한 매트리스에 공기가 과다 주입되면 매트리스 불량원인이 될 수도 있습니다.

7. 사용시 주의사항

1. 기기와 매트리스는 인화물질 근처에서 사용하지 마십시오.
   • • 열을 발생시키는 제품을 매트리스 위에 놓고 사용하거나, 적외선 난로가 매트리스를 향하도록 켜놓으면 매트리스가 부풀어지면서 매트리스가 손상됩니다. (예: 전기히터, 적외선 난로, 찜질기, 옥매트, 온 팩, 기타 열을 발생하는 제품)
2. 기기 및 매트리스는 오염물질(먼지)이 많은 장소에서는 사용하지 마십시오. (성능 저하의 원인이 됩니다.)
3. 체중이 80kg을 초과하는 분은 제조사와 상담 후 사용하시기 바랍니다.
4. 매트리스를 잡고 일어나거나 앉지 마시기 바랍니다.
5. 매트리스에 공기가 채워진 후에는 환자가 매트리스로부터 미끄러질 수 있으니 항상 침대 가드를 올려 사용하시기 바랍니다. (※ 항상 주의하시기 바랍니다.)
6. 매트리스는 송곳이나 날카로운 도구가 닿지 않도록 주의합니다.
7. 기기와 매트리스는 청결한 곳에서 사용합니다.

8. 사용중 주의사항

1. 전원 스위치가 항상 켜져 있는지 확인하십시오.
2. 매트리스가 교대부양되는지 확인합니다. (공기가 주입된 셀에 손을 올려놓고 교대주기(5분)를 기다리면 공기가 주입되었던 셀은 공기가 배출되며, 공기가 빠져있던 셀은 공기가 주입(충전)됩니다.)
3. 공기가 매트리스에 채워진 후에는 환자 이외의 분이 매트리스에 올라가서는 안 됩니다. 매트리스 불량원인이 됩니다.
4. 하루에 한 번 정도 제품의 정상작동 여부를 확인하십시오.
5. 매트리스에 공기가 주입(충전)된 후 환자의 신체가 침대 매트리스나 바닥에 닿지 않아야 합니다. 만일 환자의 신체가 침대 매트리스나 방바닥에 닿는다면 기기의 공기조절기를 증가시키십시오. (손바닥을 환자 등이나 엉덩이 밑에 넣어 매트리스가 환자를 부양시키는지 확인합니다.) 예) 2.5단이면 3.5단으로 증가시킵니다.
6. 사용자가 ⑤와 같은 방법으로 기기의 공기조절기를 증가시켜도 환자의 신체가 침대 매트리스나 방바닥에 닿는다면 매트리스 불량이거나 기기와 매트리스 사이 호스가 꺾여 있을 수 있습니다. 매트리스 불량은 터진 부위에서 바람 빠지는 소리가 납니다. 수리를 요청합니다. 호스 꺾임은 호스를 바르게 폅니다.
7. 기기와 매트리스는 3주에 한 번 정도 젖은 걸레로 닦습니다.

9. 사용후 주의사항

1. 전원 콘센트에서 기기의 전원 플러그를 제거하십시오.
2. 매트리스의 공기방으로부터 공기를 제거합니다.
3. 소독액을 이용하여 소독하거나 세척 후 건조시켜 보관합니다.

10. 보관 방법

1. 직사광선이 비추는 곳에 보관하지 마시기 바랍니다.
2. 기기와 매트리스는 비닐로 포장 후 박스에 보관합니다.

11. 기타사항

설명서가 충분치 않으면 전화를 주시거나 홈페이지를 방문하세요.

12. 응급조치방법

증상	확인방법	수리 방법	확인 후
스위치 꺼짐	스위치가 켜짐에 있는지 확인합니다. 전원플러그를 확인합니다.	전원스위치를 켭니다. 전원플러그를 콘센트에 연결합니다.	A/S 의뢰
교대 불량	매트리스가 환자를 부양시키는지 확인합니다. 기기의 공기배출구에 연결된 호스 제거 후 공기배출구에서 공기 배출이 교대되는지 확인합니다.	1. 연결호스를 확인합니다. 2. 매트리스 셀이 불량인지를 확인합니다. 수리를 의뢰합니다.	A/S 의뢰

※ 상기와 같은 방법으로 제품을 점검하신 후 문의사항이나 수리 의뢰는 당사 홈페이지를 참조하시거나 A/S 센타를 이용하시기 바랍니다.

• • A/S 센타 : 서울시 관악구 봉천9동 635-231 한빛타운 101호
• • 연락처 : 02-884-6911

13. 제품 사양

정격전압	220V, 60Hz
기기 치수	33(L) × 14.5(W) × 10(H) cm
순환 주기	5분
기기 소비전력	5W
전원코드 길이	3m
소음	40dB 이하
중량	4.6kg
매트리스 재질	TPU
매트리스 치수	180(L) × 80(W) × 9(H) cm
매트리스 분사구	20홀
셀 수	20개

14. 보증서

제조원 : 은혜 메디칼 · 서울시 관악구 봉천9동 635-231번지 한빛타운 101호 · 전화 884-1911(대표전화) · 팩스 875-1913
