남양전자기공 Liker TLV3(튜브형 매트리스) 의료용 교대 부양 매트리스 사용 설명서를 웹용으로 옮긴 내용입니다. 본 기기는 의료기기입니다.

제품 구성 및 제조 정보

• 구입하신 제품 모델에 따라 매트리스는 버블형 또는 튜브형 매트리스 한 개만 동봉되어 있습니다.

Liker SLV3 / Liker TLV3 공통사항

제품명	의료용 교대부양 매트리스
품목 허가번호	제인 05-714호
공기압출력	2000 mmH2O 이하
정격전압, 주파수, 소비전력	220V, 60Hz, 7.5W
전기충격에 의한 보호형식 및 정도	2급기기, B형 기기
제품 중량	약 3.5kg
제조원 / 제조국	남양전자기공 / 대한민국
주소	경기도 고양시 일산동구 사리현로 24-14
전화	031-968-8436

사용 전 준비사항

1. 박스를 개봉하고 제품을 꺼내십시오.
2. 박스는 제품의 보관 및 관리를 위하여 보관하여 주십시오.
3. 제품을 사용하기 전에 제품의 전원을 확인하십시오. 본 제품은 220V 전원으로 사용하십시오.
4. 제품의 설치 및 사용 전에 설명서를 읽어 보시고 주의사항은 꼭 지켜 주십시오.
5. 구입하신 제품의 매트리스를 사용 전 확인하여 주십시오.

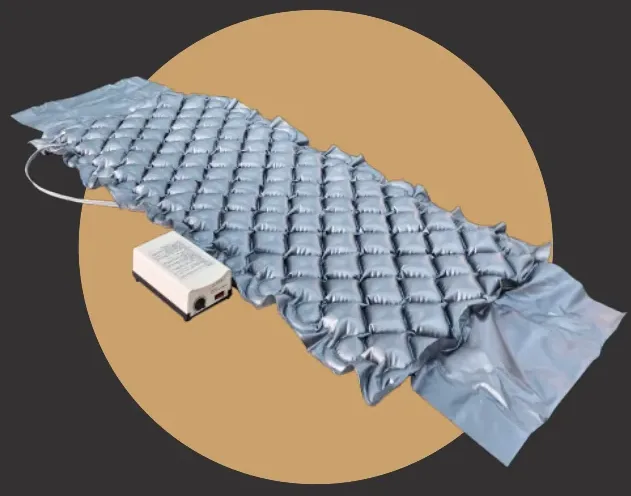

   • • Liker SLV3 매트리스는 버블형 매트리스이며,

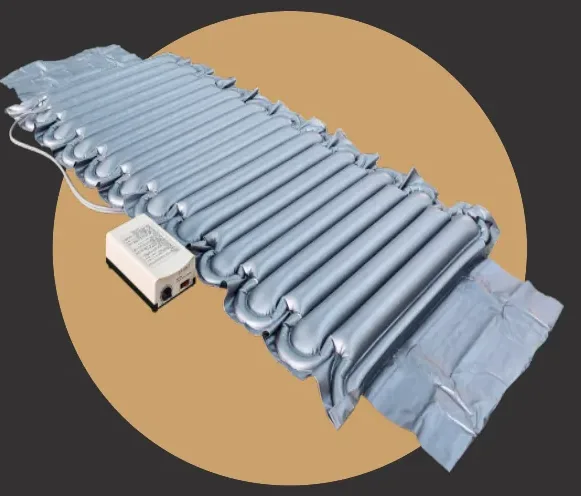

   • • Liker TLV3 매트리스는 튜브형 매트리스입니다.
   • • 제품의 자세한 사진은 본 사용설명서 '제품 구성 및 제조 정보'를 참고하십시오.

제품의 조립 및 조작법

1. 매트리스를 침대 위에 잘 펼쳐 놓습니다.

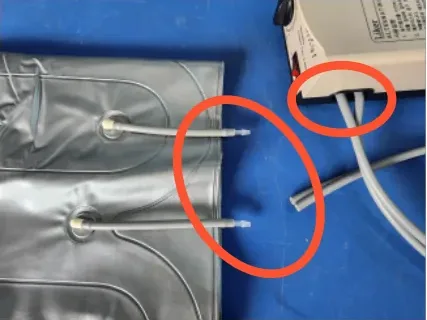

2. 공기펌프를 적당한 위치(바닥에 설치 권장)에 설치하고 호스를 공기펌프와 매트리스의 공기 주입구에 연결합니다.


   펌프 공기분출구

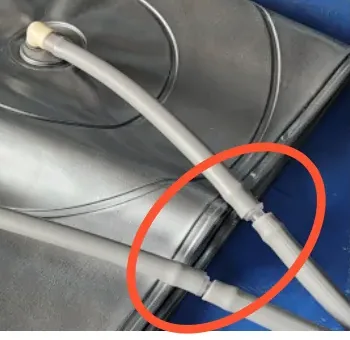

   매트리스 호스연결 니플과 호스를 연결한 모습

   • • 매트리스에는 호스와 쉽게 연결할 수 있도록 호스연결 니플이 있습니다.
   • • 펌프의 공기분출구와 매트리스 호스연결 니플 양쪽 모두 호스와 연결하여 줍니다.
3. 전원플러그를 콘센트에 꽂고 공기펌프의 전원 스위치를 켭니다.
4. 설치 시 공기압 조절 손잡이를 “10” 위치에 놓으면 매트에 공기가 주입되며, 공기가 충분히 주입되려면 약 20~30분 정도 걸립니다.

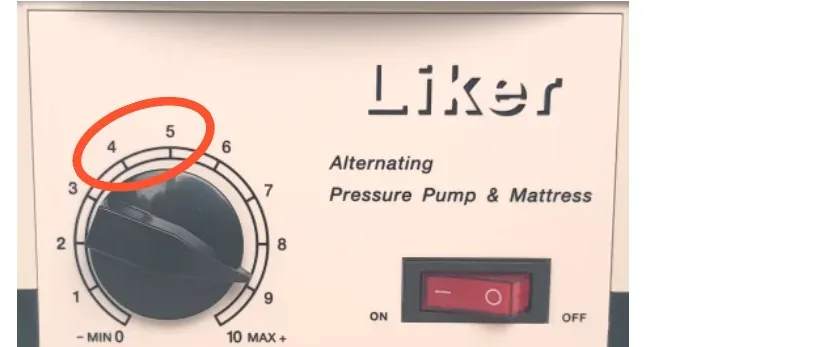

   • 공기가 충분히 주입되면 공기압 조절 손잡이를 “4~5”에 맞춰 줍니다.

5. 실제 사용 시에는 공기압 조절기를 “4~5”로 맞추며, 공기압이 약할 경우 1단계씩 조절하여 사용합니다. 계속 “10”으로 사용 시 공기량이 너무 많아 매트리스와 공기펌프의 수명이 단축되고 파손의 원인이 됩니다.

체중별 공기압 권고사항

몸무게	공기압 조절 손잡이 설정값
50kg 이하	4
50 ~ 60kg	4 ~ 5
60 ~ 80kg	5
80 ~ 100kg	6
100 ~ 120kg	7

• 사용자의 체중별 공기압 권고 사항이며, 사용 중 불편함을 느끼실 경우 공기압 조절 손잡이를 조절하여 사용하십시오.

제품의 기능 및 작동원리

1. 본 의료용 교대부양 매트리스는 매트리스의 공기방을 교대로 부풀려 신체가 받는 체압의 분포를 변화시켜 주므로써 욕창을 예방하는 것을 목적으로 하는 기구입니다.

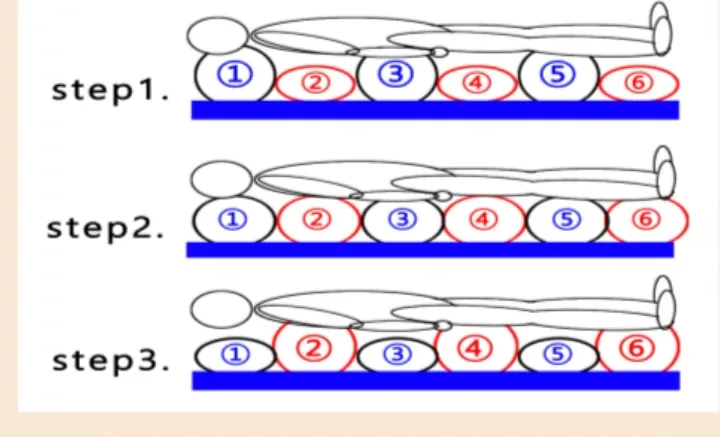

작동원리

1. ①, ③, ⑤의 튜브에 공기가 주입되고 약 4~6분 후에 ②, ④, ⑥의 튜브에 공기가 주입되며 ①, ③, ⑤ 튜브의 공기는 자연스럽게 빠지게 됩니다.
2. 동일하게 ②, ④, ⑥의 튜브에 공기가 주입된 후 약 4~6분 후에 ①, ③, ⑤의 튜브에 공기가 주입되며 ②, ④, ⑥ 튜브의 공기는 자연스럽게 빠지게 됩니다.
3. 위 1, 2번의 작동이 순환하여 반복되며 환자의 체압을 지속적으로 분산시켜 욕창을 예방하는 데 도움을 줍니다.

제품의 사용법

1. 매트리스를 설치한 후 환자의 피부와 매트리스가 접촉하지 않도록 시트커버로 매트리스를 덮어 주십시오.
2. 환자를 매트리스에 눕힙니다. 환자가 매트리스에서 미끄러지지 않도록 주의하십시오.
3. 매트리스의 공기압은 수시로 체크하고 매트리스나 호스가 꺾이지 않도록 주의하십시오.
4. 매트리스의 공기는 약 4~6분마다 교환되며 교대로 부양됩니다.

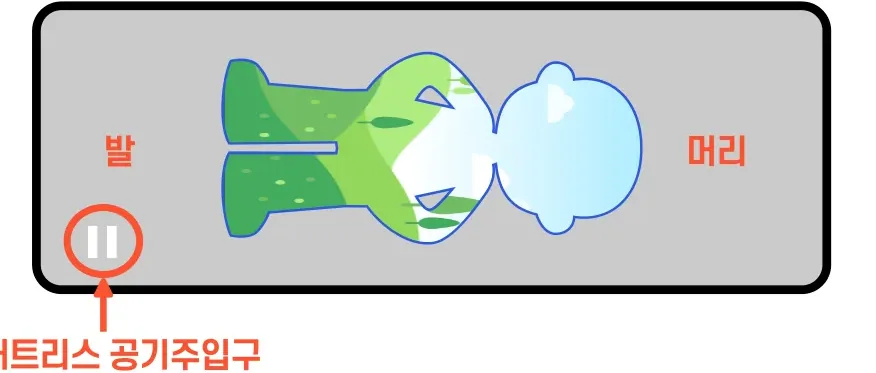

5. 매트리스의 공기 주입구가 발 쪽을 향하도록 사용하시는 것을 권장드립니다.

사용 전, 사용 시 주의사항

1. 체중이 120kg을 초과하는 환자에게는 사용하지 마십시오.
2. 핫팩이나 전기장판 등 뜨거운 물건이나 칼, 송곳 등 날카로운 도구가 매트리스에 접촉하지 않도록 주의하십시오.
3. 매트리스를 잡고 일어나거나 앉지 마십시오.
4. 좌면이나 바닥에 접하는 부분은 미끄러울 수 있으니 주의하십시오.
5. 주기적으로 세척 및 소독하여 주십시오.
6. 펌프에 물이 닿지 않게 하십시오. 감전 및 고장의 원인이 됩니다.
7. 침대의 상판을 올렸다 내릴 때 펌프의 코드선 및 호스가 침대 모체와 상판 사이에 끼이지 않도록 주의하십시오. 코드선 및 호스가 절단되거나 합선의 위험이 있습니다.
8. 침대 및 매트리스를 이동하거나 움직일 경우 반드시 코드선을 콘센트에서 제거하고 이동하십시오.
9. 진동, 충격, 낙하 등 안전 상태에 주의하여 주십시오.

사용 전, 후 점검 및 관리방법

1. 펌프의 공기압 조절기는 “0 ~ 10”으로 이루어져 있으며, 조절기를 10에서 더 이상 돌리지 마십시오. “10” 이상으로 돌릴 경우 공기가 정상적으로 나오지 않을 수 있습니다.
2. 매트리스에 공기가 모두 주입된 후 약 4~6분마다 공기가 교환되며, 점검 시 매트리스 전체가 바닥에 닿게 되면 매트리스가 파손되었을 수 있습니다.
3. 사용 전 호스의 파손이 없는지 확인하여 주시기 바랍니다. 호스의 파손으로 인해 매트리스가 정상적으로 작동하지 않을 수 있습니다.
4. 위 01~03번 점검 시 아무런 이상이 없을 경우 매트리스가 접혀 공기가 차오르지 않을 수 있습니다. 매트리스를 위, 아래로 당겨 평평하게 편 후 공기를 주입하여 보십시오.
5. 01~03번 점검에서 이상사항이 발생하거나, 04번 방법으로도 정상작동을 하지 않을 경우 본사로 연락하여 주십시오.
6. 사용한 매트리스는 중성세제를 부드러운 천에 묻혀 잘 닦아 내십시오.
7. 보관 후 재사용하는 공기펌프와 매트리스는 청결과 안전 동작을 확인 후 사용하십시오.
