AD-1300 MUTE Bio Double

사용설명서

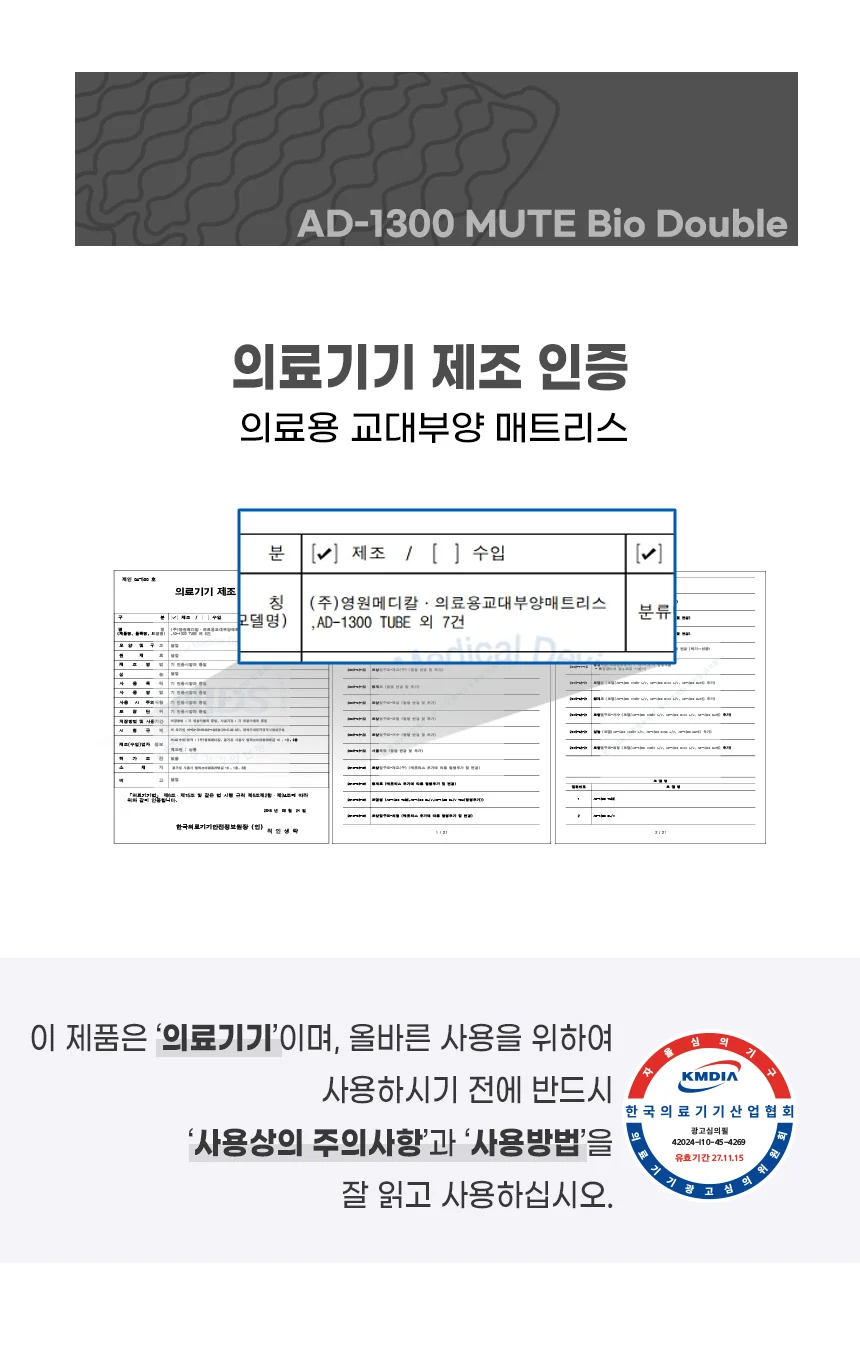

영원메디칼(YOUNGWON MEDICAL) AD-1300 MUTE BIO DOUBLE 욕창예방매트리스 사용설명서(제인 04-500호, REV.20210407)를 웹용으로 옮긴 내용입니다. 본 제품은 의료기기입니다.

AD-1300 MUTE BIO DOUBLE 개요

감사의 말씀

AD-1300 MUTE BIO DOUBLE을 구매해 주신 것에 대해 감사의 말씀을 드립니다. 저희 영원메디칼은 여러분들과 더불어 국내 최고의 의료기기 전문 제조업체로 거듭 성장하여 보다 더 좋은 제품으로 여러분의 성원에 보답하고자 노력하겠습니다. 고객 여러분의 가정에 건강과 행복이 넘치시기를 두 손 모아 기도드립니다.

올바른 사용을 위하여 사용하시기 전 반드시 사용설명서를 읽어 주십시오. 사용 전에 '안전을 위한 주의사항'을 반드시 읽고 정확히 사용하십시오. 설명서 내에는 제품보증서가 포함되어 있으니 분실하지 않도록 주의하여 보관하십시오.

AD-1300 MUTE BIO DOUBLE 개요

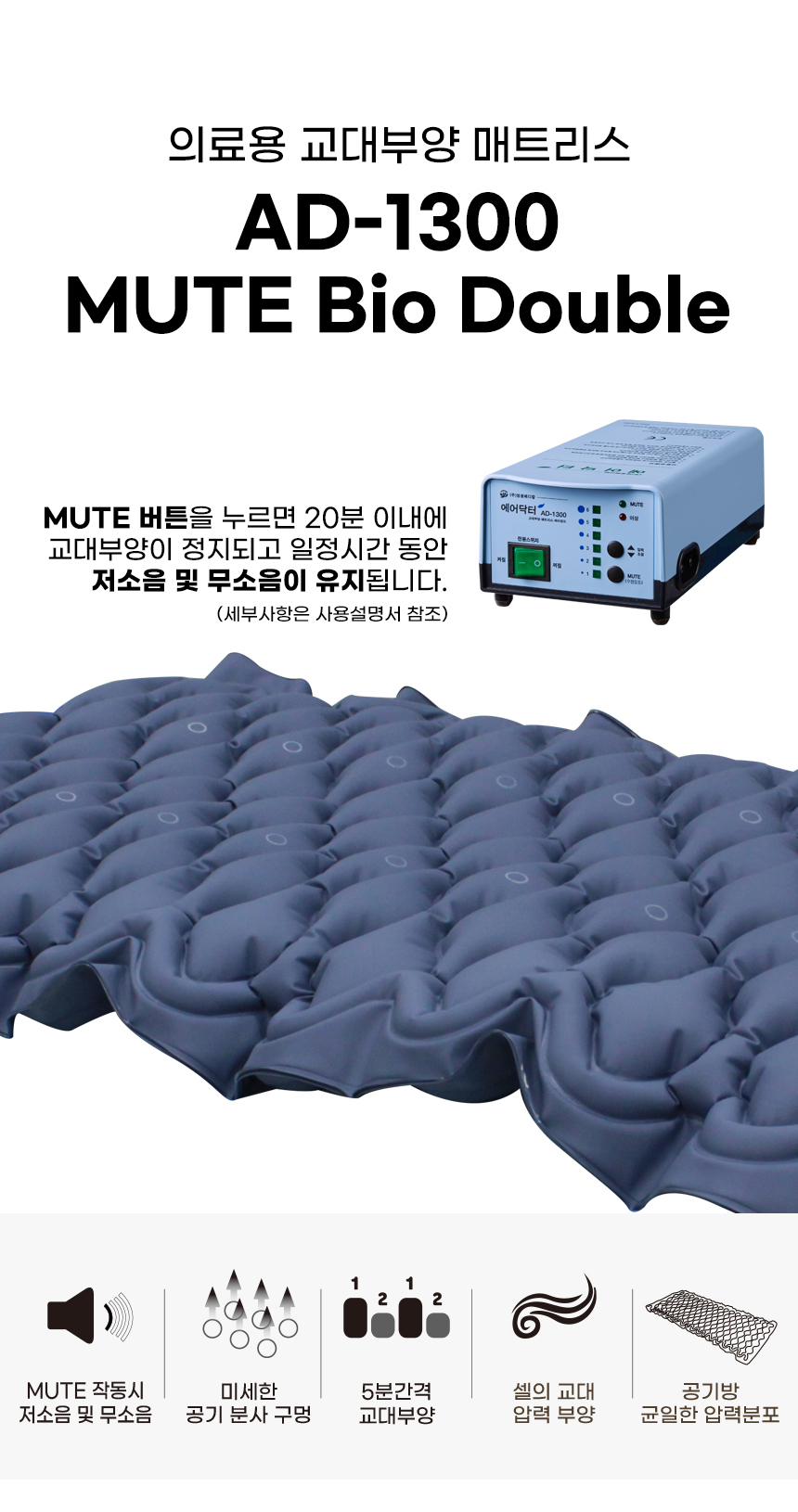

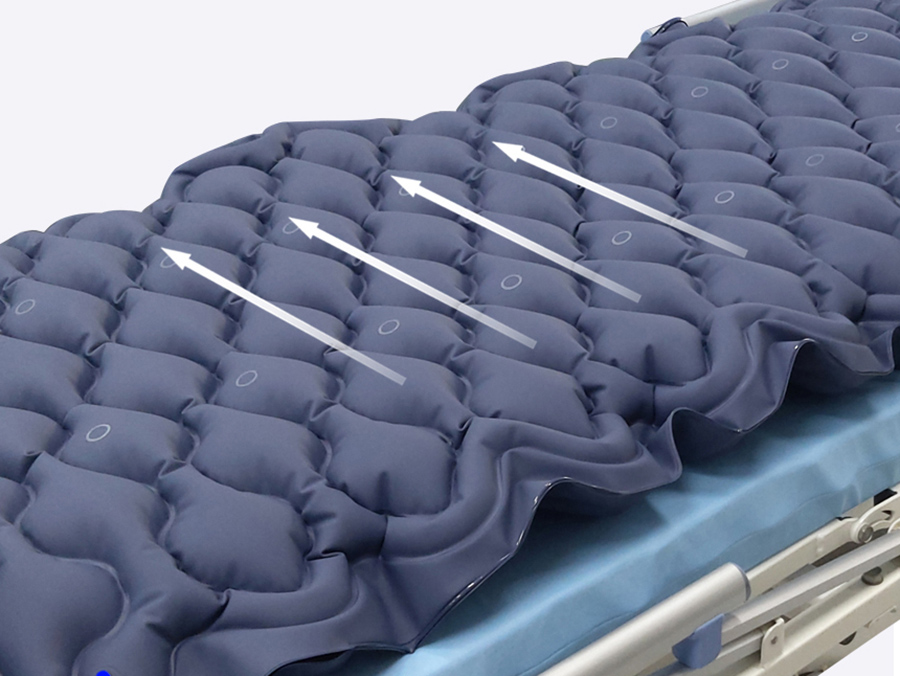

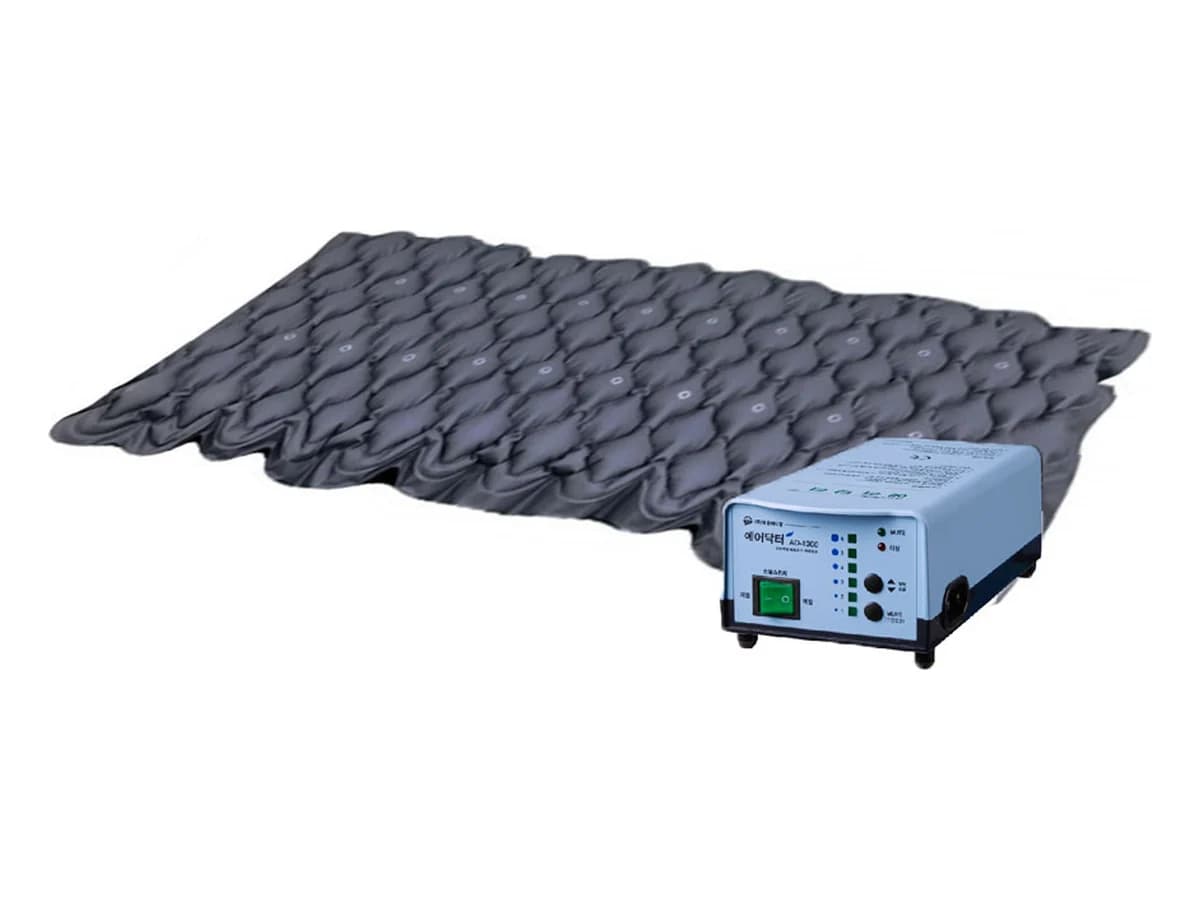

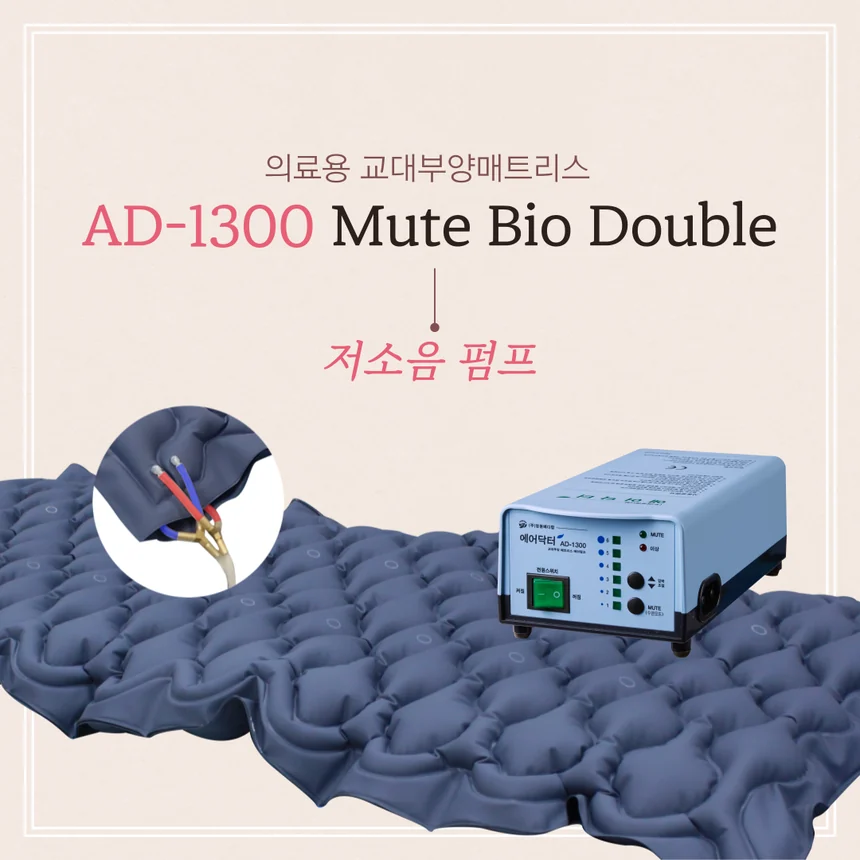

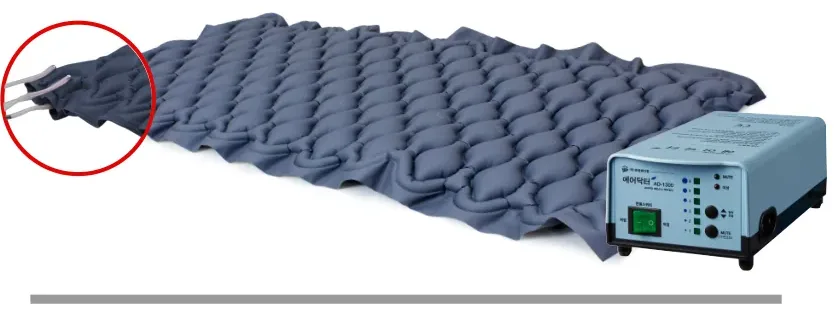

AD-1300 MUTE BIO DOUBLE은 환자의 욕창을 예방하기 위해 제작된 제품이며, 작동방법이 간편하여 누구나 손쉽게 사용할 수 있습니다. 사용자분의 무게에 따라 공기압을 설정하여 가장 편안한 상태를 유지시켜 주며, 사용하기가 편리하고 펌프 고리가 탈부착식으로 사용이 용이하며, 펌프 고리가 넓고 견고하게 제작되어 침대에 장착 시 완전히 밀착되어 흔들림이 없어 소음도 없습니다.

AD-1300 MUTE BIO DOUBLE에는 별도로 기기이상표시램프 기능 및 저소음(MUTE) 기능을 이용하고 싶다면 소비자는 MUTE 버튼을 눌러 원하는 시간 동안 저소음으로 제품을 사용할 수 있습니다.

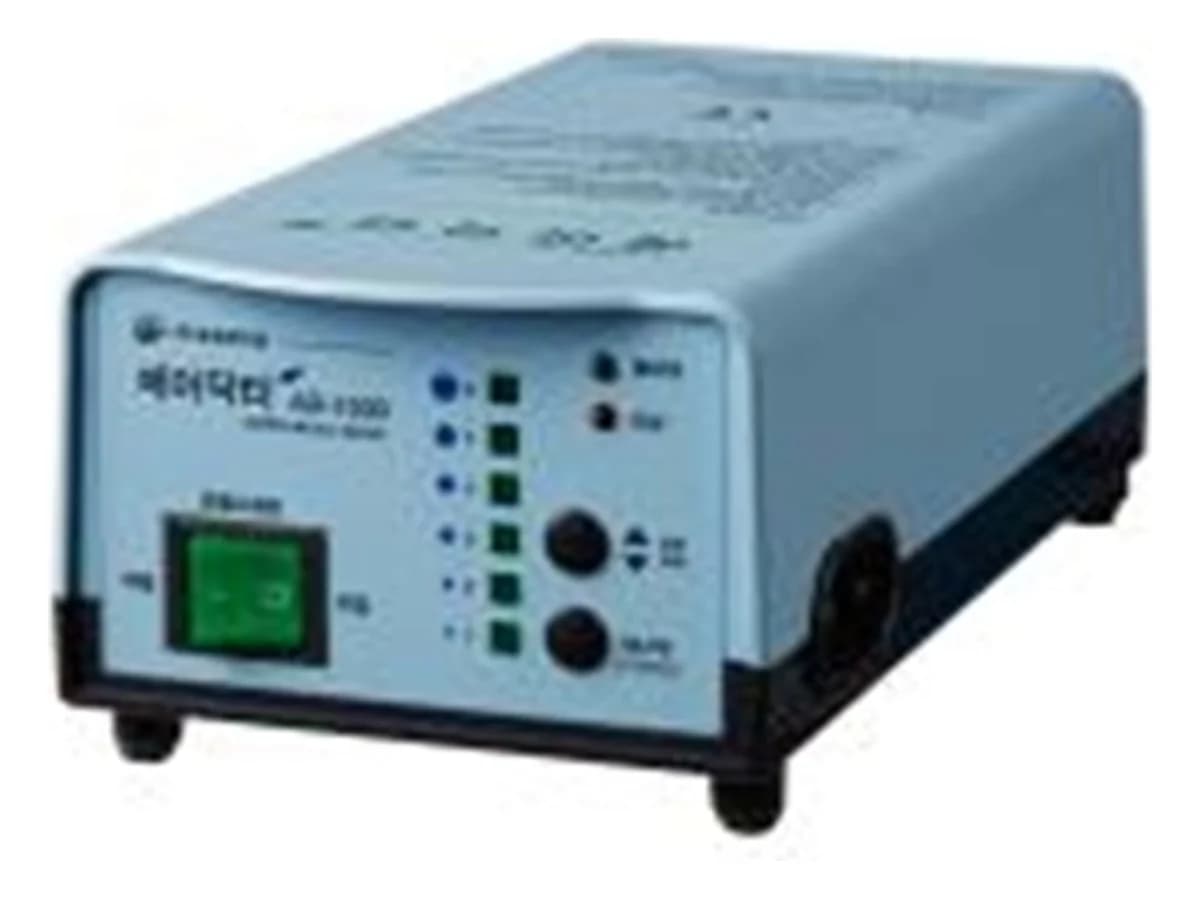

에어펌프 구성 및 사양

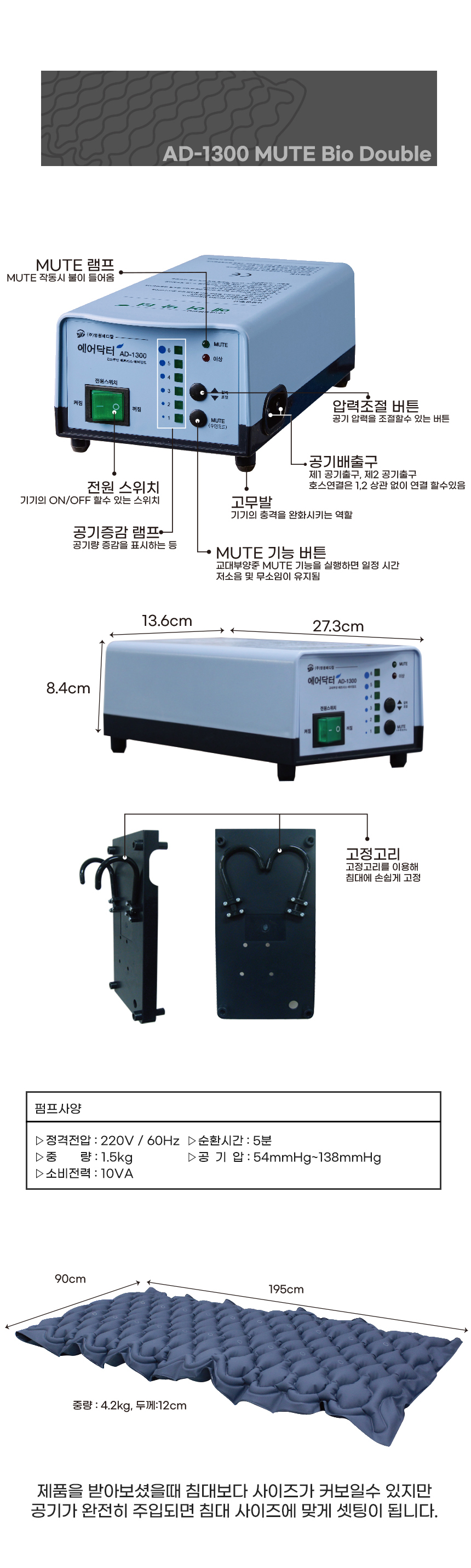

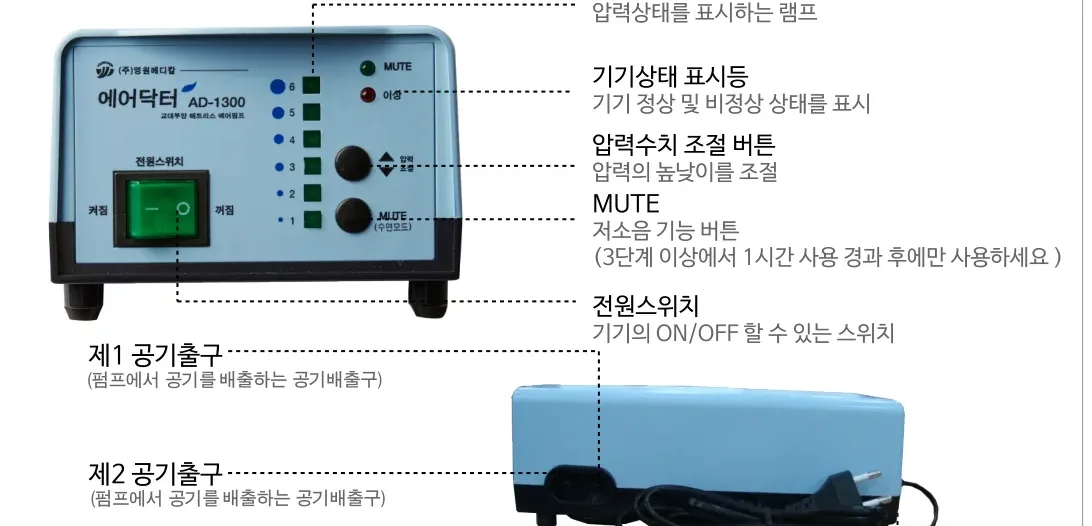

각 부의 명칭

• • 압력표시램프 : 압력상태를 표시하는 램프
• • 기기상태 표시등 : 기기 정상 및 비정상 상태를 표시
• • 압력수치 조절 버튼 : 압력의 높낮이를 조절
• • MUTE(수면모드) : 저소음 기능 버튼 (3단계 이상에서 1시간 사용 경과 후에만 사용하세요.)
• • 전원스위치 : 기기의 ON/OFF 할 수 있는 스위치
• • 제1 공기출구 / 제2 공기출구 : 펌프에서 공기를 배출하는 공기배출구
• • 전원 콘센트

에어펌프 압력수치 별 체중값

압력 수치 설정값	권장 체중
1 설정 시	체중 40kg 이하
2~3 설정 시	체중 40~60kg 이하
4~5 설정 시	체중 60~90kg 이하
6 설정 시	체중 90~120kg 이하

• • MUTE : 초록불(정상) — MUTE 버튼을 누르면 상측 LED가 점등됨(초록불)
• • 이상 : 빨간불 — 적정 공기압에서 일정시간 미달될 경우 상측 이상 LED가 점등됨

각 부의 조작 및 사용취급방법

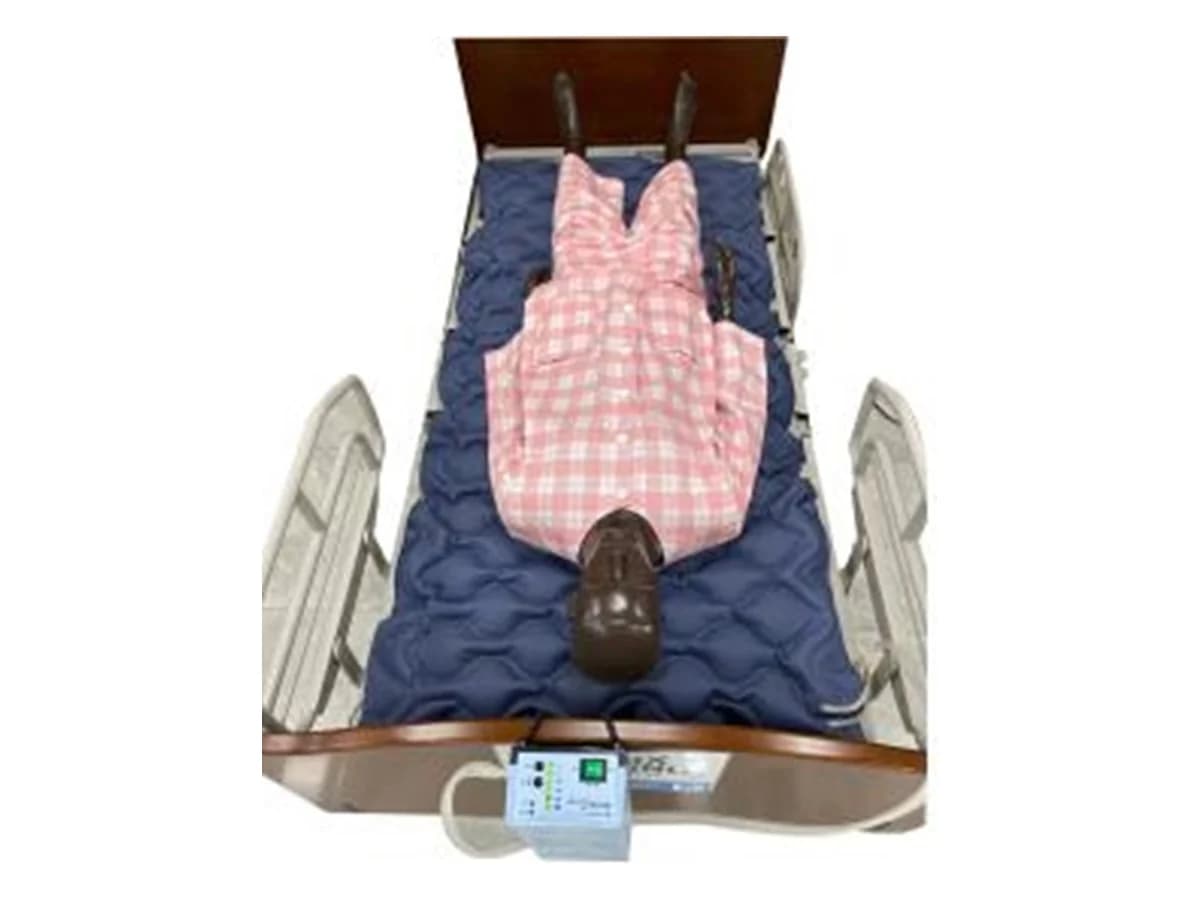

1. 매트리스를 침대 위나 평지 위에 펼치십시오.
2. 매트리스 호스를 펌프 공기 배출구에 연결하시고 펌프 전원 플러그를 콘센트에 꽂으십시오.
3. 전원을 켜시고 압력수치를 최대치(6)에 놓고 매트리스에 공기를 채우십시오.
4. 공기가 다 차면 사용자가 편안하게 느끼는 압력수치로 조절하여 사용하십시오. (3~4단계로 맞추어 사용하시길 권장합니다.)
5. 위에 차례대로 제품을 설치하신 후에 MUTE 기능 사용이 가능합니다.
6. MUTE 기능은 제품을 최초 1시간 이상 작동 후 사용하셔야 MUTE 기능이 제대로 작동합니다. 그렇지 않으면 MUTE 기능이 원활하게 작동하지 않습니다.

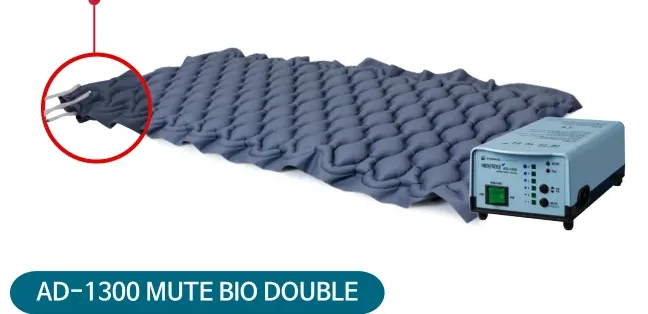

매트리스 / 펌프 사양

매트리스 사양

사이즈	195(D) × 90(W) × 12(H) cm
무게	4.2kg

펌프 사양

정격전압	220V / 60Hz
중량	1.5kg
펌프크기	27.3(D) × 13.6(W) × 8.4(H) cm
순환시간	5분
안전동작하중	140kg
권장적정공기압	최소(1단계) 54mmHg 이내 / 최대(6단계) 138mmHg 이내

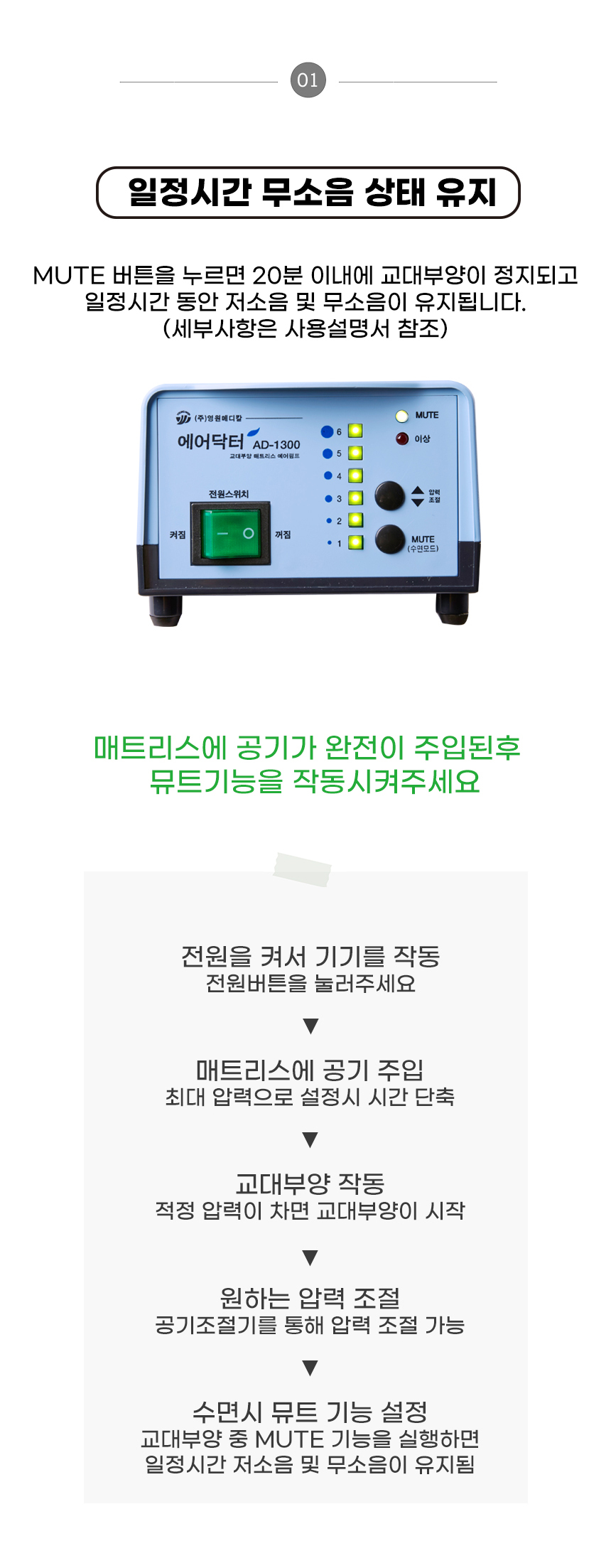

• • MUTE 사용 시에는 압력 3단계 이상에서 1시간 사용 경과 후에만 MUTE 버튼을 눌러주세요.
• • MUTE 기능이 실행되기 전에는 압력값이 바뀌기 때문에 5~10분 후 MUTE 기능이 동작합니다.

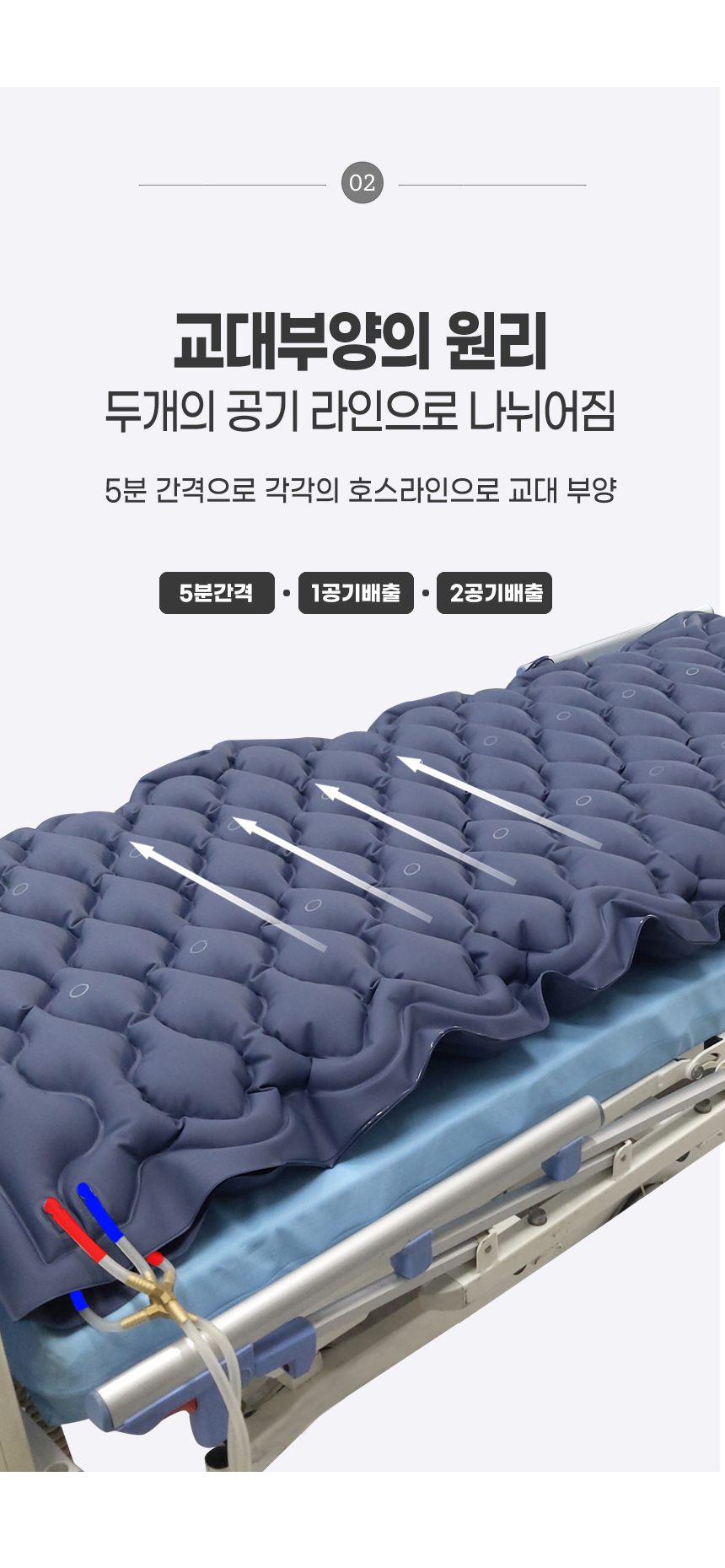

• • MUTE 기능이 동작하기 전까지 그대로 교대부양이 이루어집니다.
• • 다시 교대부양 기능을 원할 경우 MUTE 버튼을 누르면 됩니다.
• • MUTE 동작 시에는 공기압력 단계가 자동적으로 상승 하강 조절되어 저소음을 유지시켜준다.
• • 버튼을 누르면 5~10분 후 제품 타이밍 모터와 바람통이 정지되면서 소음이 발생하지 않습니다. (제품 프로그램 상으로 MUTE 기능을 준비하는 시간 소요)

안전을 위한 주의사항

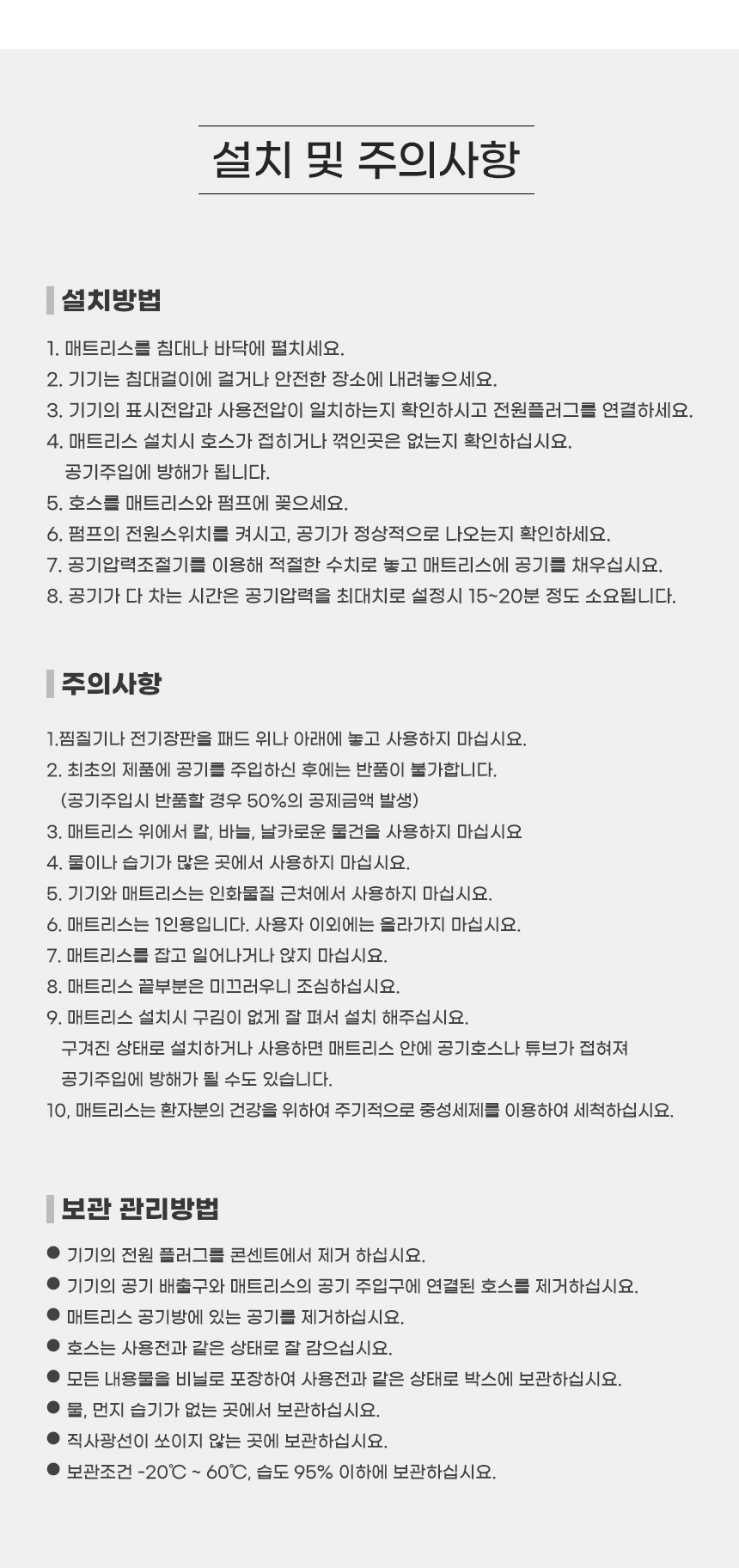

설치 및 사용 시 주의사항

1. 설치 장소의 주의사항

• • 물이나 습기가 많은 곳, 인화물질 근처에 설치하지 마십시오.

2. 설치방법 및 사용 전 주의사항

• • 매트리스를 침대나 바닥에 펼치세요.
• • 기기는 침대걸이에 걸거나 안전한 장소에 내려놓으세요.
• • 기기의 표시전압과 사용전압이 일치하는지 확인하시고 전원플러그를 연결하세요.
• • 매트리스 설치 시 호스가 접히거나 꺾인 곳은 없는지 확인하십시오. 공기 주입에 방해가 됩니다.
• • 호스를 매트리스와 펌프에 꽂으세요.
• • 펌프의 전원스위치를 켜시고, 공기가 정상적으로 나오는지 확인하세요.
• • 공기압력조절기를 이용해 적절한 수치로 놓고 매트리스에 공기를 채우십시오.
• • 공기가 다 차는 시간은 15~20분 정도 소요됩니다.

3. 사용상 주의사항

• • 찜질기나 전기장판을 패드 위나 아래에 놓고 사용하지 마십시오.
• • 최초의 제품에 공기를 주입하신 후에는 반품이 불가합니다. (공기 주입 시 반품할 경우 50%의 공제금액 발생)
• • 매트리스 위에서 칼, 바늘, 날카로운 물건을 사용하지 마십시오.
• • 물이나 습기가 많은 곳에서 사용하지 마십시오.
• • 기기와 매트리스는 인화물질 근처에서 사용하지 마십시오.
• • 안전동작하중을 초과한 사람은 절대로 사용하시면 안 됩니다.
• • 매트리스는 1인용입니다. 사용자 이외에는 올라가지 마십시오. (올라갈 경우, 호스를 제거하여 공기가 빠질 수 있도록 한 후 올라가십시오.)
• • 매트리스를 잡고 일어나거나 앉지 마십시오.
• • 매트리스 끝부분은 미끄러우니 조심하십시오.
• • 매트리스 설치 시 구김이 없게 잘 펴서 설치해 주십시오. 구겨진 상태로 설치하거나 사용하면 매트리스 안에 공기호스나 튜브가 접혀져 공기 주입에 방해가 될 수도 있습니다.
• • 매트리스는 환자분의 건강을 위하여 주기적으로 중성세제를 이용하여 세척하십시오.

제품의 점검방법 및 관리방법

1. 고장 및 정전 시 처치방법, 각 부의 점검방법 및 보수방법

기기가 작동되지 않을 때

• • 전원 플러그가 빠져있는지 확인하십시오.
• • 정전 상태는 아닌지 타 전자제품을 확인하십시오.
• • 펌프에 전원을 껐다가 다시 켜시고, 그래도 작동되지 않으면 당사에 연락하여 문의하십시오.
• • 정전 시 펌프가 작동하지 않으니 전기가 들어올 때까지 매트리스에 공기가 빠지지 않게 호스 구멍을 막아주십시오.

매트리스에 공기가 주입되지 않을 때

• • 펌프와 매트리스에 공기호스를 확실히 연결하였는지 확인하십시오.
• • 펌프와 매트리스를 연결하는 공기호스가 꺾인 것은 아닌지 확인하십시오.
• • 매트리스 안에 공기호스 연결이 빠진 것은 아닌지 확인하십시오.

기기에서 소음이 심하게 날 때

• • 펌프가 정상적으로 작동하는지 살피시고, 공기배출구에서 공기가 배출되는지 손으로 확인하십시오.
• • 소음이 과도하게 심해질 때에는 무리하게 수리나 분해하지 마시고 당사에 연락하셔서 A/S 받으십시오.

매트리스가 교대부양이 되지 않을 때

• • 매트리스가 찢어지거나 구멍 난 곳은 없는지 세제 거품으로 확인하십시오.
• • 기기의 공기 배출구에서 공기가 배출되는지 확인하십시오.

2. 사용 후 손질 및 보관방법

• • 기기의 전원 플러그를 콘센트에서 제거하십시오.
• • 기기의 공기 배출구와 매트리스의 공기 주입구에 연결된 호스를 제거하십시오.
• • 매트리스 공기방에 있는 공기를 제거하십시오.
• • 호스는 사용 전과 같은 상태로 잘 감으십시오.
• • 모든 내용물을 비닐로 포장하여 사용 전과 같은 상태로 박스에 보관하십시오.
• • 물, 먼지, 습기가 없는 곳에서 보관하십시오.
• • 직사광선이 쏘이지 않는 곳에 보관하십시오.
• • 보관조건 -20℃~60℃, 습도 95% 이하에서 보관하십시오.
