AD-Ⅲ MUTE Bio Double

사용설명서

영원메디칼(YOUNGWON MEDICAL) AD-Ⅲ MUTE BIO DOUBLE 욕창예방매트리스 사용설명서(REV.20210407)를 웹용으로 옮긴 내용입니다. 본 제품은 의료기기입니다.

AD-Ⅲ MUTE BIO DOUBLE 개요

감사의 말씀

AD-Ⅲ MUTE BIO DOUBLE을 구매해 주신 것에 대해 감사의 말씀을 드립니다. 저희 영원메디칼은 여러분들과 더불어 국내 최고의 의료기기 전문 제조업체로 거듭 성장하여 보다 더 좋은 제품으로 여러분의 성원에 보답하고자 노력하겠습니다. 고객 여러분의 가정에 건강과 행복이 넘치시기를 두 손 모아 기도드립니다. 올바른 사용을 위하여 사용하시기 전 반드시 사용설명서를 읽어 주십시오.

사용 전에 '안전을 위한 주의사항'을 반드시 읽고 정확히 사용하십시오. 설명서 내에는 제품보증서가 포함되어 있으니 분실하지 않도록 주의하여 보관하십시오.

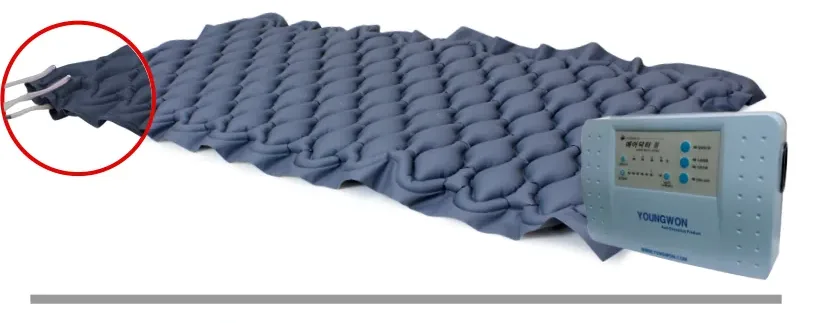

AD-Ⅲ MUTE BIO DOUBLE 개요

AD-Ⅲ MUTE BIO DOUBLE은 환자의 욕창을 예방하기 위해 제작된 제품이며, 작동방법이 간편하여 누구나 손쉽게 사용할 수 있습니다. 사용자분의 무게에 따라 공기압을 설정하여 가장 편안한 상태를 유지시켜 주며, 사용하기가 편리하고 펌프 고리가 탈부착식으로 사용이 용이하며, 펌프 고리가 넓고 견고하게 제작되어 침대에 장착 시 완전히 밀착되어 흔들림이 없어 소음도 없습니다.

AD-Ⅲ MUTE BIO DOUBLE에는 별도로 기기이상표시램프 기능 및 저소음(MUTE) 기능을 이용하고 싶다면 소비자는 MUTE 버튼을 눌러 원하는 시간 동안 저소음으로 제품을 사용할 수 있습니다.

에어펌프 구성 및 사양

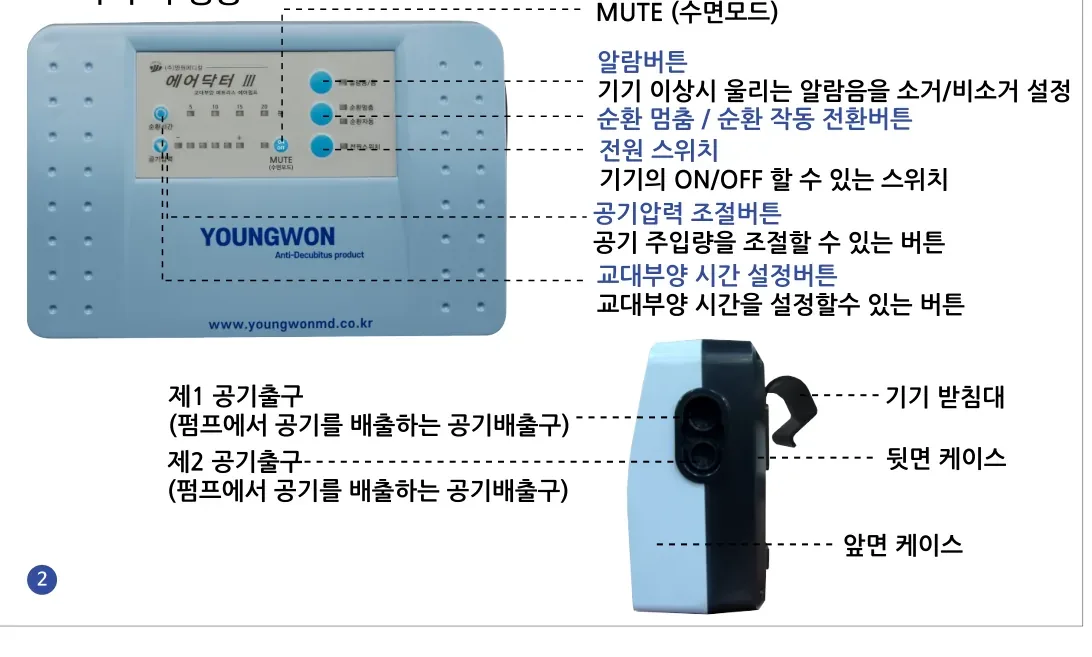

각 부의 명칭

• • MUTE(수면모드)
• • 알람버튼 : 기기 이상 시 울리는 알람음을 소거/비소거 설정
• • 순환 멈춤 / 순환 작동 전환버튼
• • 전원 스위치 : 기기의 ON/OFF 할 수 있는 스위치
• • 공기압력 조절버튼 : 공기 주입량을 조절할 수 있는 버튼
• • 교대부양 시간 설정버튼 : 교대부양 시간을 설정할 수 있는 버튼
• • 제1 공기출구 / 제2 공기출구 : 펌프에서 공기를 배출하는 공기배출구
• • 기기 받침대 / 뒷면 케이스 / 앞면 케이스

에어펌프 압력수치 별 체중값

압력수치 설정값	권장 체중
1~2 설정 시	체중 40kg 이하
3~4 설정 시	체중 40kg~60kg 이하
5~6 설정 시	체중 60kg~90kg 이하

매트리스 및 펌프 사양

AD-Ⅲ MUTE BIO DOUBLE 매트리스

사이즈	195(D) × 90(W) × 12(H) cm
무게	4kg

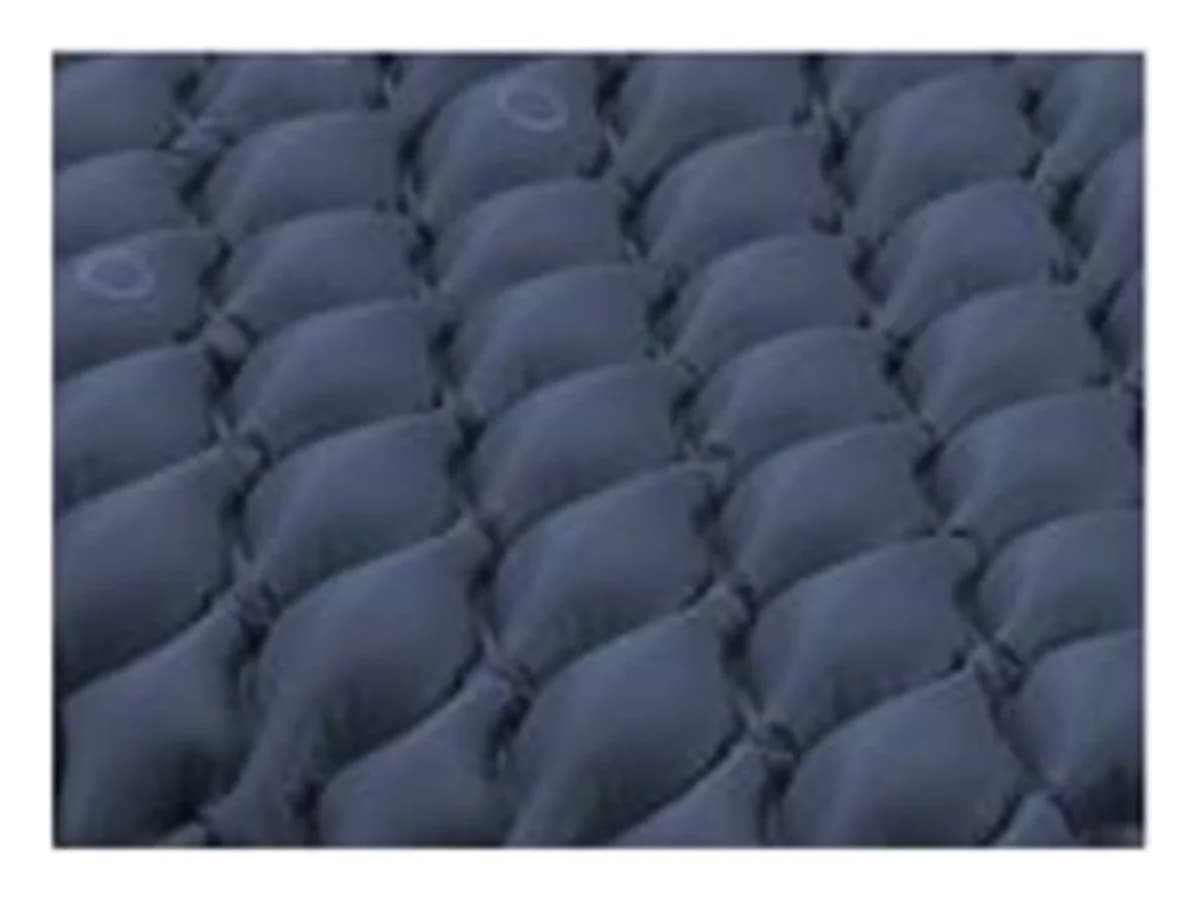

• • 미세한 Laser Vented Holes를 통한 공기분사 기능
• • 이중 매트리스 구조로 쿠션 효과가 뛰어나고, 체중이 무거운 환자들이 신체에 받는 압력을 분산시켜 욕창을 예방

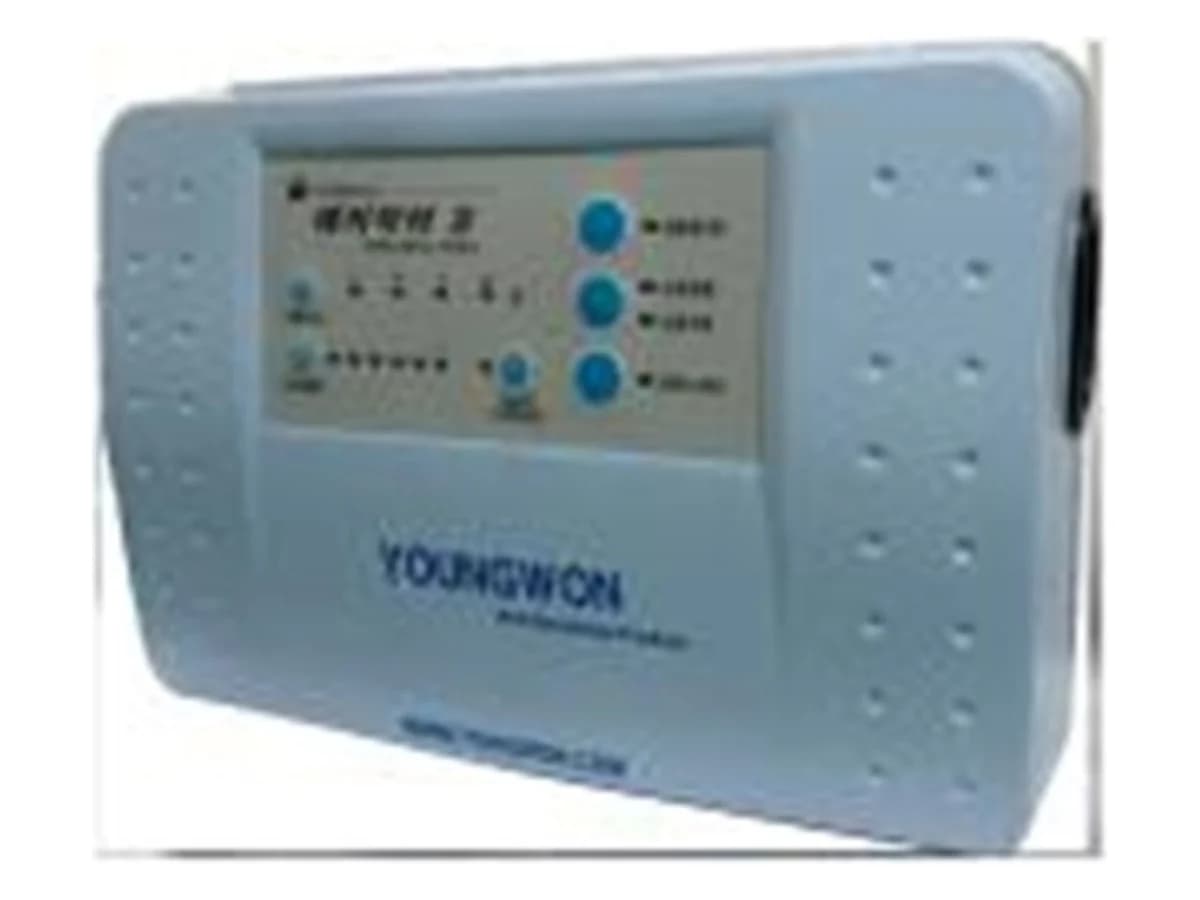

공기펌프

정격전압	220V / 60Hz
중량	1.4kg
펌프크기	23.5 × 15 × 8 cm
소비전력	10VA
재질	ABS 수지
순환시간	5, 10, 15, 20분 멈춤
적정하중	140kg 이하

• • 교대부양 순환시간 조절기능
• • 공기압력 조절기능
• • 자가진단 알람기능
• • 교대부양 멈춤/작동 전환기능

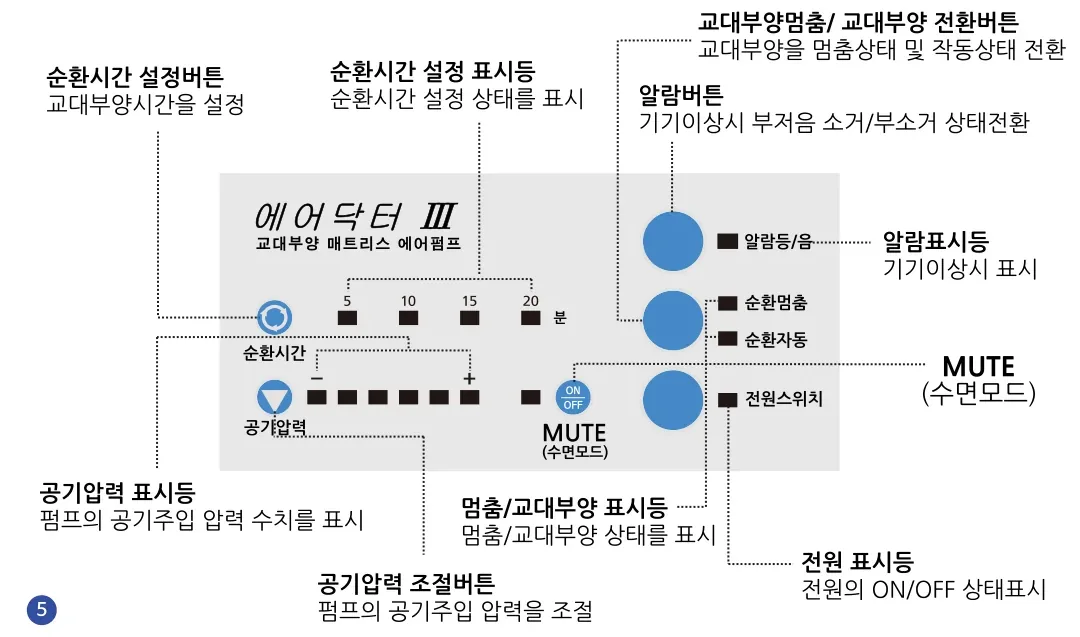

펌프 조작부 명칭

• • 순환시간 설정버튼 : 교대부양시간을 설정
• • 순환시간 설정 표시등 : 순환시간 설정 상태를 표시
• • 교대부양멈춤 / 교대부양 전환버튼 : 교대부양을 멈춤상태 및 작동상태 전환
• • 알람버튼 : 기기이상 시 부저음 소거/부소거 상태전환
• • 알람표시등 : 기기이상 시 표시
• • MUTE(수면모드)
• • 전원스위치
• • 전원 표시등 : 전원의 ON/OFF 상태표시
• • 멈춤/교대부양 표시등 : 멈춤/교대부양 상태를 표시
• • 공기압력 조절버튼 : 펌프의 공기주입 압력을 조절
• • 공기압력 표시등 : 펌프의 공기주입 압력 수치를 표시

안전을 위한 주의사항

기기 사용방법

1. 기기 사용 방법

1. 매트리스를 침대 위나 평평한 지역에 펼치십시오.
2. 매트리스와 공기호스로 연결하시고, 공기호스 끝에 원터치 공기컨넥터를 끼우십시오.
3. 공기호스에 연결된 공기컨넥터를 펌프에 연결하시고, 펌프의 전원을 켜십시오.
4. 공기압력 조절 버튼을 눌러 압력을 높여 매트리스에 공기를 채우십시오. 공기가 차는 시간은 15~20분 정도 소요됩니다.
5. 공기가 다 차면 압력수치를 사용자가 알맞은 상태로 조정하시고, 순환시간 설정 버튼을 이용하여 순환시간을 조절하여 사용자가 편한 교대부양 순환주기로 맞추어 사용하십시오.

2. 순환시간 조절 방법

1. 순환시간 설정 버튼을 이용하여 교대부양 시간을 사용자에 맞게 조정하십시오.
2. 순환시간은 5, 10, 15, 20분으로 설정이 가능하며, 버튼을 한 번씩 누를 때마다 설정이 변경됩니다.
3. 사용자가 설정한 수치는 램프로 표시가 됩니다.

3. 알람기능 및 부저음 소거방법

1. 알람기능은 기기이상 시 자동적으로 기기이상을 알리는 부저음이 나고 램프에 불이 켜집니다.
2. 부저음을 소거하고 싶으실 때에는 알람버튼을 누르시면 부저음이 소거가 됩니다.
3. 부저음이 나는 경우 : 매트리스에 바람이 차지 않는 경우 (① 호스연결이 빠짐 ② 구멍)

4. 교대부양 멈춤/작동방법

1. 교대부양멈춤 기능은 공기가 차있는 상태는 유지하면서 교대부양을 멈추는 기능이며, 교대부양기능은 멈춘 교대부양을 다시 작동시킬 때 사용하는 기능입니다.
2. 교대부양멈춤 전환버튼을 누르시면 멈춤상태가 되고, 또 한 번 누르게 되면 작동상태로 전환됩니다. 교대부양멈춤 표시등을 통해 멈춤 및 작동상태를 알 수 있습니다.

설치 및 사용 시 주의사항

1. 설치방법

1. 매트리스를 침대나 바닥에 펼치세요.
2. 기기는 침대걸이에 걸거나 안전한 장소에 내려놓으세요.
3. 기기의 표시전압과 사용전압이 일치하는지 확인하시고 전원플러그를 연결하세요.
4. 매트리스 설치 시 호스가 접히거나 꺾인 곳은 없는지 확인하십시오. 공기 주입에 방해가 됩니다.
5. 호스를 매트리스와 펌프에 꽂으세요.
6. 펌프의 전원스위치를 켜시고, 공기가 정상적으로 나오는지 확인하세요.
7. 공기압력조절기를 이용해 적절한 수치로 놓고 매트리스에 공기를 채우십시오.
8. 공기가 다 차는 시간은 15~20분 정도 소요됩니다.

2. 사용 시 주의사항

1. 견고한 재질로 찜질기 등 온열 제품과 동시에 사용 가능합니다. (열내구성 60℃)
2. 매트리스 위에서 칼, 바늘, 날카로운 물건을 사용하지 마십시오.
3. 물이나 습기가 많은 곳에서 사용하지 마십시오.
4. 기기와 매트리스는 인화물질 근처에서 사용하지 마십시오.
5. 매트리스는 1인용입니다. 사용자 이외에는 올라가지 마십시오.
6. 매트리스를 잡고 일어나거나 앉지 마십시오.
7. 매트리스 끝부분은 미끄러우니 조심하십시오.
8. 매트리스 설치 시 구김이 없게 잘 펴서 설치해 주십시오. 구겨진 상태로 설치하거나 사용하면 매트리스 안에 공기라인이 접혀져 공기 주입에 방해가 될 수도 있습니다.
9. 매트리스는 환자분의 건강을 위하여 주기적으로 중성세제를 이용하여 세척하십시오.
10. 안전동작하중을 초과한 사람은 절대로 사용하시면 안 됩니다.

제품의 점검방법 및 관리방법

사용 후 보관 및 관리 방법

• • 기기의 전원 플러그를 콘센트에서 제거하십시오.
• • 기기의 공기 배출구와 매트리스의 공기 주입구에 연결된 호스를 제거하십시오.
• • 매트리스 공기방에 있는 공기를 제거하십시오.
• • 호스는 사용 전과 같은 상태로 잘 감으십시오.
• • 모든 내용물을 비닐로 포장하여 사용 전과 같은 상태로 박스에 보관하십시오.
• • 물, 먼지, 습기가 없는 곳에서 보관하십시오.
• • 직사광선이 쏘이지 않는 곳에 보관하십시오.
• • 보관조건 -20℃~60℃, 습도 95% 이하에서 보관하십시오.
