AD-Ⅲ-Bidet

사용설명서

주식회사 영원메디칼 욕창방지용 교대부양 에어 매트리스 AD-Ⅲ BIDET 사용설명서를 웹용으로 옮긴 내용입니다. 품목허가번호 제08-449호, 포장단위 1SET. 본 제품은 의료기기입니다.

AD-Ⅲ 비데 개요

AD-Ⅲ 비데는 환자의 욕창과 대변처리 기능을 추가한 제품으로 현대식 감각을 가미한 세련된 펌프 디자인으로 한층 업그레이드된 제품입니다. 작동방법이 간편하여 누구나 손쉽게 사용할 수 있습니다.

환자분의 체중에 따라 압력조절을 8단계로 나누고 공기압과 공기량을 조절할 수 있는 공기압력 설정버튼이 있어 사용하기가 편리합니다. 펌프 고리가 탈부착 식으로 사용이 용이하며, 펌프 고리가 넓고 견고하게 제작되어 침대에 장착 시 완전히 밀착되어 흔들림이 없어 소음이 적습니다. 또한, 교대부양을 사용자가 원하는 대로 멈추거나 다시 동작할 수 있으며, 자가진단 기능으로 기기 이상 시 사용자가 쉽게 알 수 있게 해줍니다. 대각 교대부양 방식으로 환자가 받는 압력을 최소화하며, 노약자분이나 환자분이 편안하게 느낄 수 있는 제품입니다.

에어펌프 구성 및 사양

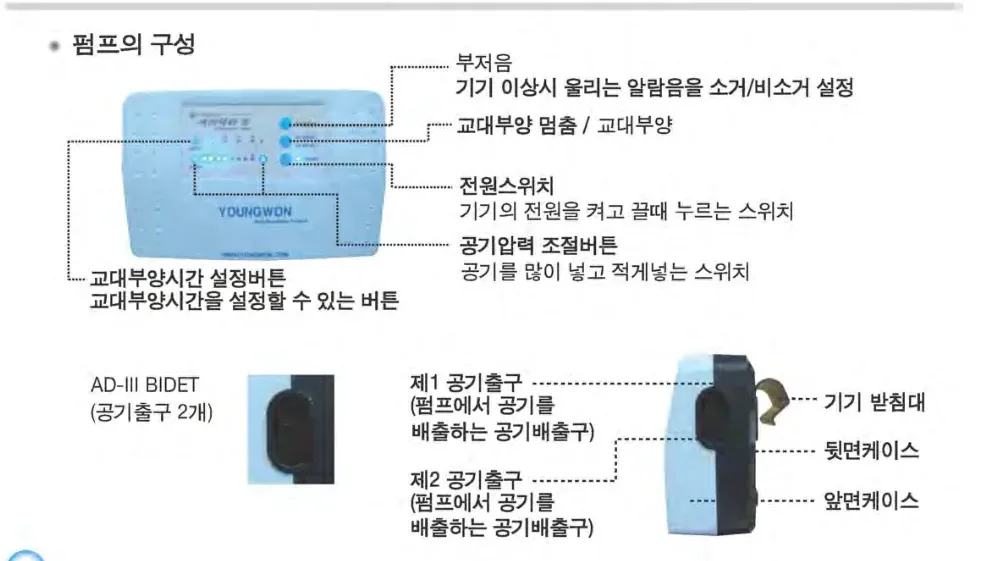

펌프의 구성

• • 부저음 : 기기 이상 시 울리는 알람음을 소거/비소거 설정
• • 교대부양 멈춤 / 교대부양
• • 원스위치(전원스위치) : 기기의 전원을 켜고 끌 때 누르는 스위치
• • 공기압력 조절버튼 : 공기를 많이 넣고 적게 넣는 스위치
• • 교대부양시간 설정버튼 : 교대부양시간을 설정할 수 있는 버튼
• • 제1 공기출구 / 제2 공기출구 : 펌프에서 공기를 배출하는 공기배출구(공기출구 2개)

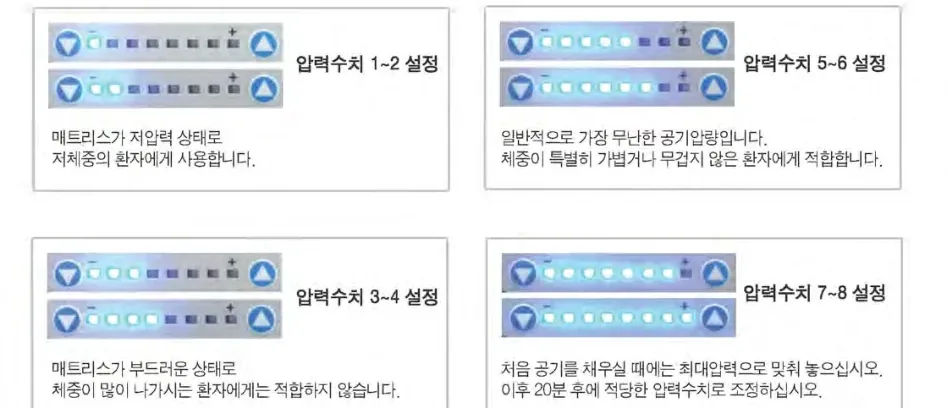

에어펌프 압력수치 조절

• • 압력수치 1~2 설정 : 매트리스가 저압력 상태로 저체중의 환자에게 사용합니다.
• • 압력수치 3~4 설정 : 매트리스가 부드러운 상태로 체중이 많이 나가시는 환자에게는 적합하지 않습니다.
• • 압력수치 5~6 설정 : 일반적으로 가장 무난한 공기압량입니다. 체중이 특별히 가볍거나 무겁지 않은 환자에게 적합합니다.
• • 압력수치 7~8 설정 : 처음 공기를 채우실 때에는 최대압력으로 맞춰 놓으십시오. 이후 20분 후에 적당한 압력수치로 조정하십시오.

안전을 위한 주의사항

다음에 지시되어 있는 사항들은 제품을 안전하고 정확하게 사용하여 예상치 못한 위험이나 손해를 예방하기 위한 것이므로 반드시 지켜주시기 바랍니다. 안전과 관련된 주의사항은 잘못 사용하면 예상되는 위험과 손해의 크기 정도, 그리고 위험 발생의 긴급 정도에 따라서 다음과 같이 구분하고 있습니다.

표시	의미
⚠️ 경고	지시사항을 위반할 경우 심각한 상해나 사망이 발생할 가능성이 있는 경우
⚠️ 주의	지시사항을 위반할 경우 상해나 제품 손상이 발생할 가능성이 있는 경우
⚠️	이 그림기호는 위험을 끼칠 우려가 있는 사항과 조작에 대하여 주의를 환기시키기 위한 기호입니다. 이 기호가 있는 부분은 위험 발생을 피하기 위하여 주의 깊게 읽고 지시에 따라야 합니다.

지켜야 할 내용의 종류를 다음 그림 표시로 구분하여 설명했습니다.

• • 「금지」 : 해서는 안 되는 내용입니다.
• • 「강제」 : 반드시 실행해야 할 내용입니다.

매트리스 및 펌프 사양

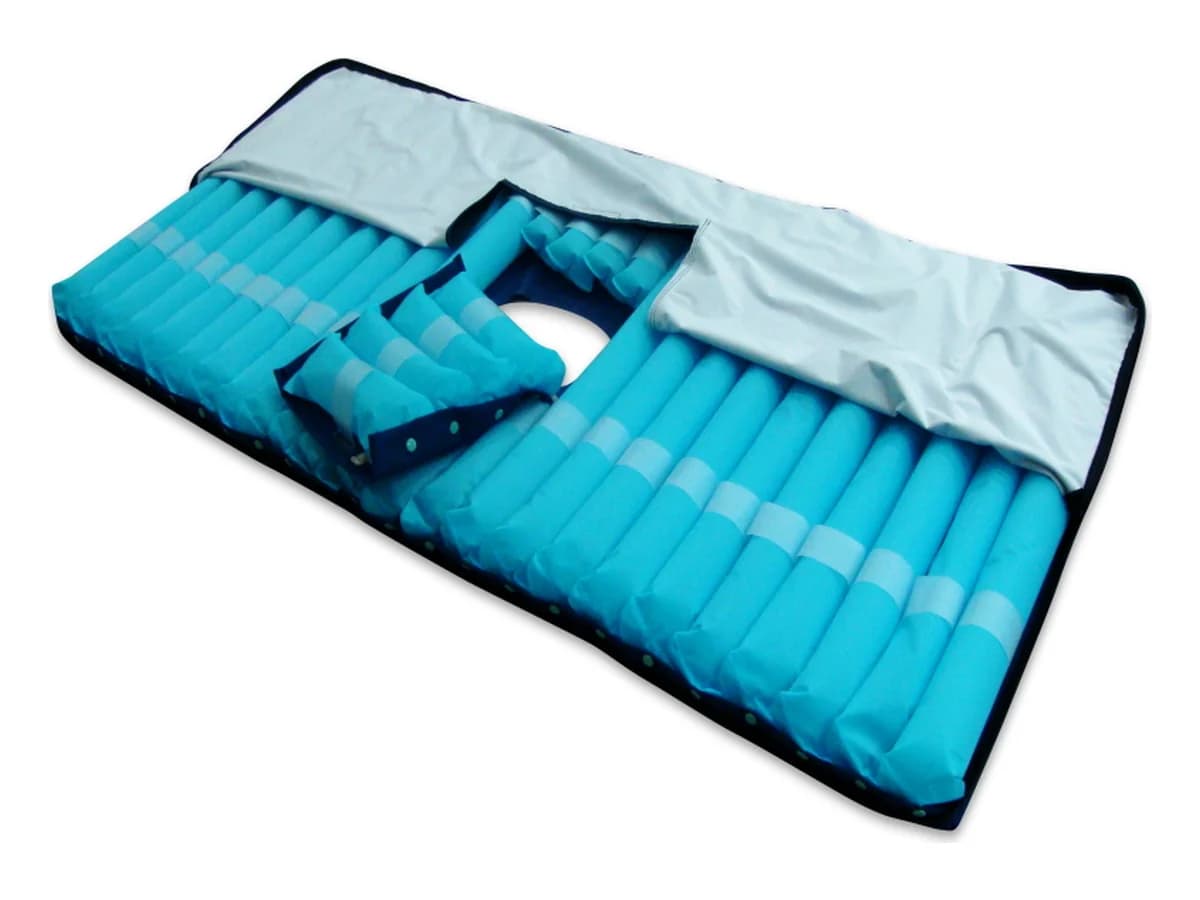

매트리스 사양 (AD-Ⅲ BIDET 매트리스)

사이즈	200cm(L) × 90cm(W) × 10cm(H)
무게	5kg
재질	패브릭 + PVC

• • 마찰력과 체압력에 우수한 패브릭 PVC 소재 사용
• • 우레탄 스판 원단 사용으로 방수기능과 세균억제 기능성 소재
• • 사용자가 다른 장소로 이동할 필요 없이 대·소변 처리를 할 수 있도록 고안된 제품으로, 안정감과 심적 부담감이 적은 제품

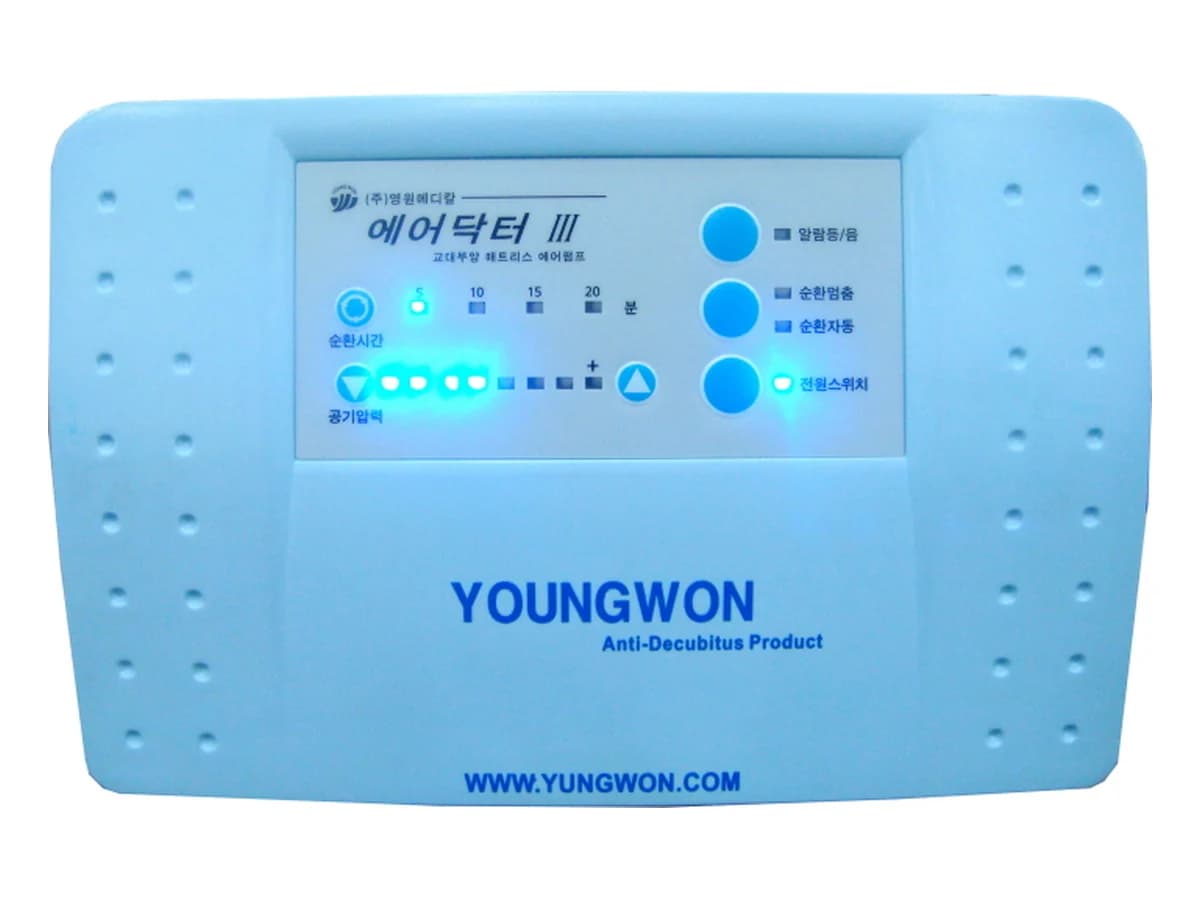

펌프 사양 및 조작부 명칭 (AD-Ⅲ 공기펌프)

정격전압	220V / 60Hz
중량	1.4Kg
작동방식	전자동
펌프크기	12.2(W) × 25(L) × 8.4(H) cm
소비전력	10VA
재질	ABS 수지
순환시간	3, 5, 10, 15, 20, 멈춤
공기량	1.5ℓ ~ 8ℓ
공기압	300~1200mmH₂O
적정하중	140kg 이하

• • 공기필터 기능
• • 교대부양 순환시간 조절기능
• • 공기압력 조절기능
• • 자가진단 알람기능
• • 교대부양 멈춤/작동 전환기능

■ 조작부 명칭

• • 순환시간 설정 표시등 : 순환시간 설정 상태를 표시
• • 순환시간 설정 버튼 : 교대부양시간을 설정
• • 공기압력 조절 버튼 : 공기를 많이 넣고 적게 넣는 스위치
• • 공기압력 표시등 : 펌프의 공기주입압력 수치를 표시
• • 부저음 : 기기 이상 시 부저음 소거/부소거 상태 전환
• • 교대부양멈춤/교대부양 : 교대부양을 멈춤 상태 및 작동 상태 전환
• • 알람표시등 : 기기 이상 시 표시
• • 멈춤/교대부양 표시등 : 멈춤/교대부양 상태를 표시
• • 전원스위치 / 전원 버튼 : 기기의 전원을 켜고 끌 때 누르는 스위치
• • 전원 표시등 : 전원의 on/off 상태 표시

기기 사용 방법

1. 기기 사용 방법

1. 매트리스를 침대 위나 평평한 지역에 펼치십시오.
2. 매트리스와 에어호스를 연결하시고, 에어호스 끝에 원터치 에어커넥터를 끼우십시오.
3. 에어호스에 연결된 에어커넥터를 펌프에 연결하시고, 펌프의 전원을 켜십시오.
4. 공기압력 조절 버튼을 눌러 압력을 높여 매트리스에 공기를 채우십시오. 공기가 차는 시간은 30~60분 정도 소요됩니다.
5. 공기가 다 차면 압력수치를 사용자가 알맞은 상태로 조정하시고, 순환시간 설정 버튼을 이용하여 순환시간을 조절하여 사용자가 편한 교대부양 순환주기로 맞추어 사용하십시오.

2. 순환시간 조절 방법

1. 순환시간 설정 버튼을 이용하여 교대부양 시간을 사용자에 맞게 조정하십시오.
2. 순환시간은 5, 10, 15, 20분으로 설정이 가능하며, 버튼을 한 번씩 누를 때마다 설정이 변경됩니다.
3. 사용자가 설정한 수치는 램프로 표시가 됩니다.

3. 알람기능 및 부저음 소거방법

1. 알람기능은 기기 이상 시 자동적으로 기기 이상을 알리는 부저음이 나고 램프에 불이 켜집니다.
2. 부저음을 소거하고 싶으실 때에는 알람버튼을 누르시면 부저음이 소거가 됩니다.

4. 교대부양 멈춤/작동방법

1. Static 기능은 공기가 차 있는 상태는 유지하면서 교대부양을 멈추는 기능이며, Alternate 기능은 멈춘 교대부양을 다시 작동시킬 때 사용하는 기능입니다.
2. Static / Alternate 전환버튼을 누르시면 멈춤 상태가 되고, 또 한 번 누르게 되면 작동 상태로 전환됩니다. Static / Alternate 표시등을 통해 멈춤 및 작동 상태를 알 수 있습니다.

설치 및 사용 시 주의사항

1. 설치방법

1. 매트리스를 침대나 바닥에 펼치세요.
2. 기기는 침대걸이에 걸거나 안전한 장소에 내려놓으세요.
3. 기기의 표시전압과 사용전압이 일치하는지 확인하시고 전원플러그를 연결하세요.
4. 매트리스 설치 시 호스가 접히거나 꺾인 곳은 없는지 확인하십시오. 공기주입에 방해가 됩니다.
5. 호스를 매트리스와 펌프에 꽂으세요.
6. 펌프의 전원스위치를 켜시고, 공기가 정상적으로 나오는지 확인하세요.
7. 공기압력조절기를 이용해 적절한 수치로 놓고 매트리스에 공기를 채우십시오.
8. 공기가 다 차는 시간은 공기압력을 최대치로 설정 시 20분~30분 정도 소요됩니다.

2. 사용 시 주의사항

1. 찜질기나 전기장판을 패드 위나 아래에 놓고 사용하지 마십시오.
2. 동봉된 본드를 호스나 공기 출구를 연결하는 데 사용하지 마십시오.
3. 매트리스 위에서 칼, 바늘, 날카로운 물건을 사용하지 마십시오.
4. 물이나 습기가 많은 곳에서 사용하지 마십시오.
5. 기기와 매트리스는 인화물질 근처에서 사용하지 마십시오.
6. 매트리스는 1인용입니다. 사용자 이외에는 올라가지 마십시오.
7. 매트리스를 잡고 일어나거나 앉지 마십시오.
8. 매트리스 끝부분은 미끄러우니 조심하십시오.
9. 매트리스 설치 시 구김이 없게 잘 펴서 설치해 주십시오. 구겨진 상태로 설치하거나 사용하면 매트리스 안에 공기 호스나 튜브가 접혀져 공기주입에 방해가 될 수도 있습니다.
10. 매트리스는 환자분의 건강을 위하여 주기적으로 중성세제를 이용하여 세척하십시오.

제품 점검방법 및 관리방법

사용 후 보관 및 관리 방법

• • 기기의 전원 플러그를 콘센트에서 제거하십시오.
• • 기기의 공기 배출구와 매트리스의 공기 주입구에 연결된 호스를 제거하십시오.
• • 매트리스 공기방에 있는 공기를 제거하십시오.
• • 호스는 잘 감으신 상태로 보관하십시오.
• • 모든 내용물을 비닐로 포장하여 박스에 보관하십시오.
• • 물, 먼지, 습기가 없는 곳에서 보관하십시오.
• • 직사광선이 쏘이지 않는 곳에 보관하십시오.
• • 보관조건 -20°~60°, 습도 95% 이하에서 보관하십시오.
