AD-1800 Turning

사용설명서

주식회사 영원메디칼 욕창예방 매트리스 AD-1800 Turning 사용설명서를 웹용으로 옮긴 내용입니다. 품목허가번호 제허 11-752호, 포장단위 1SET. 본 제품은 의료기기입니다.

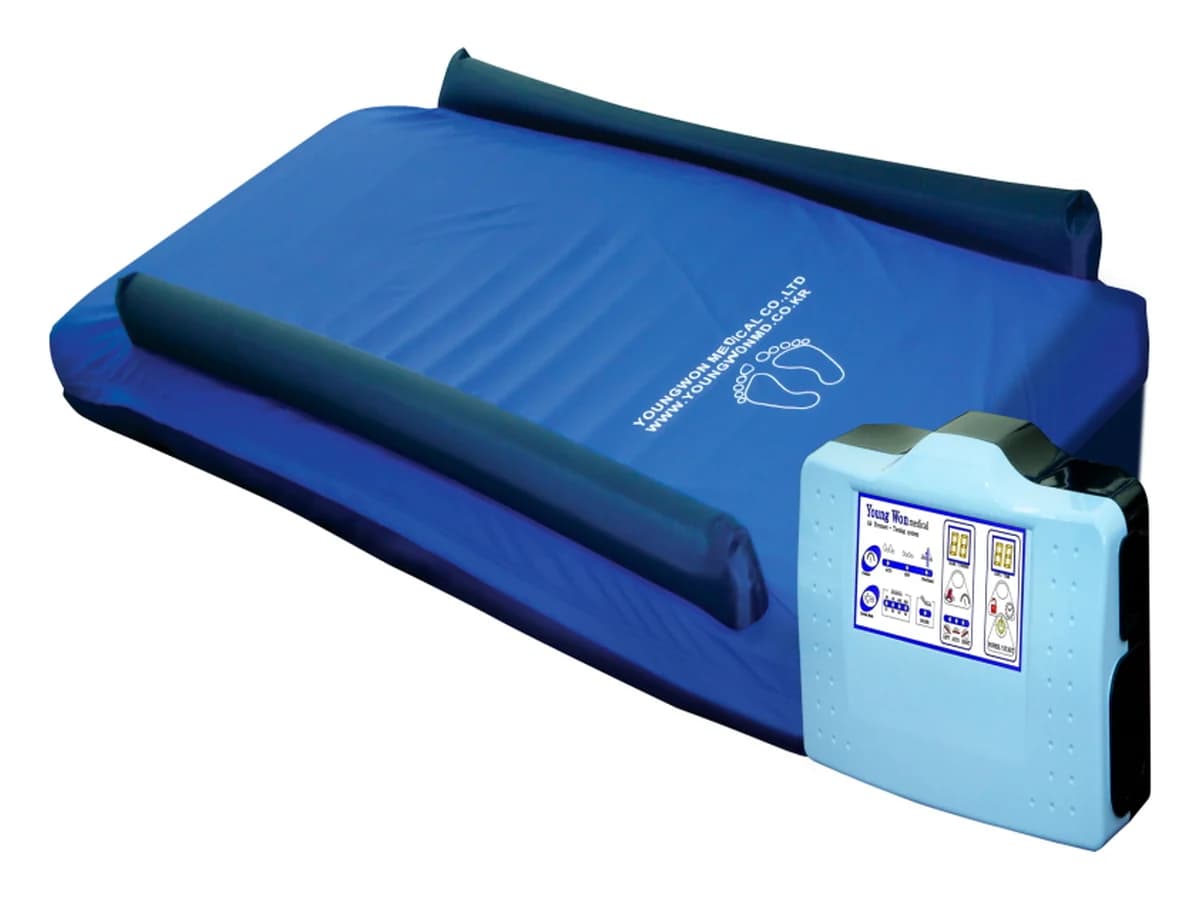

AD-1800 Turning 개요

AD-1800 Turning은 환자의 욕창을 예방하기 위해 제작된 제품으로 대용량 에어펌프와 신기술을 추가했고, 최고급 제품보다 크기와 무게를 줄인 것이 특징이며 작동방법이 간단하여 누구나 손쉽게 사용할 수 있습니다. 우수한 의료용 교대부양 매트리스로 누구나 편리하게 조작할 수 있는 조작판으로 3차 차등 압력 모드를 설정하였으며, 우수한 2way 빔 매트와 2Way 셀 매트를 장착하여 체압력과 그라운딩 효과를 높이고, 환자의 자세를 좌우로 변환시켜 간병인 없이도 자동으로 환자를 관리할 수 있는 우수한 제품입니다.

에어펌프의 사양

펌프의 사양 (AD-1800 Turning 에어펌프)

사이즈	30.8cm(W) × 12.4cm(D) × 19.5cm(H)
무게	4.6kg (케이블 포함)
정격전압	220V, 60Hz
소비전력	25VA
재질	ABS 수지
순환시간	3min, 5min, 10min, 20min, 멈춤

• • Auto, Soft, Firm - 자동, 부드러운, 고정압력
• • 교대부양 순환시간 조절기능
• • 교대부양/멈춤 전환 기능
• • 3차 차등압력변환 셀 모드로 압력분산
• • 4단 공기표준압력 구조
• • 디지털 컨트롤 패널
• • 알람, 잠금, 미세 배기기능
• • 비상 알람 소거/비소거 기능
• • 공기압량 조절기능
• • 좌/우 체위변환 기능

각부의 명칭

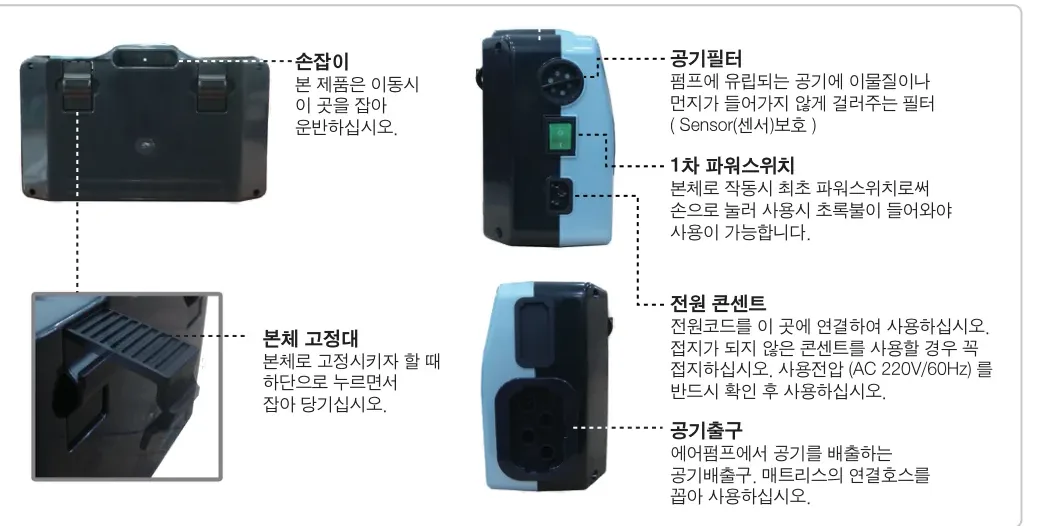

펌프의 구성

• • 손잡이 : 본 제품은 이동 시 이 곳을 잡아 운반하십시오.
• • 본체 고정대 : 본체로 고정시키고자 할 때 하단으로 누르면서 잡아당기십시오.
• • 공기필터 : 펌프에 유입되는 공기에 이물질이나 먼지가 들어가지 않게 걸러주는 필터 (Sensor(센서) 보호)
• • 1차 파워스위치 : 본체로 작동 시 최초 파워스위치로써 손으로 눌러 사용 시 초록불이 들어와야 사용이 가능합니다.
• • 전원 콘센트 : 전원코드를 이 곳에 연결하여 사용하십시오. 접지가 되지 않은 콘센트를 사용할 경우 꼭 접지하십시오. 사용전압(AC 220V/60Hz)를 반드시 확인 후 사용하십시오.
• • 공기출구 : 에어펌프에서 공기를 배출하는 공기배출구. 매트리스의 연결호스를 꽂아 사용하십시오.

매트리스의 사양

AD-1800 Turning 매트리스

사이즈	200cm(L) × 90cm(W) × 10cm(H)
무게	6.5kg
재질	폴리우레탄, PVC 천코팅 소재
안전동작하중	140kg
권장적정공기압	55mmHg
공기량	10L

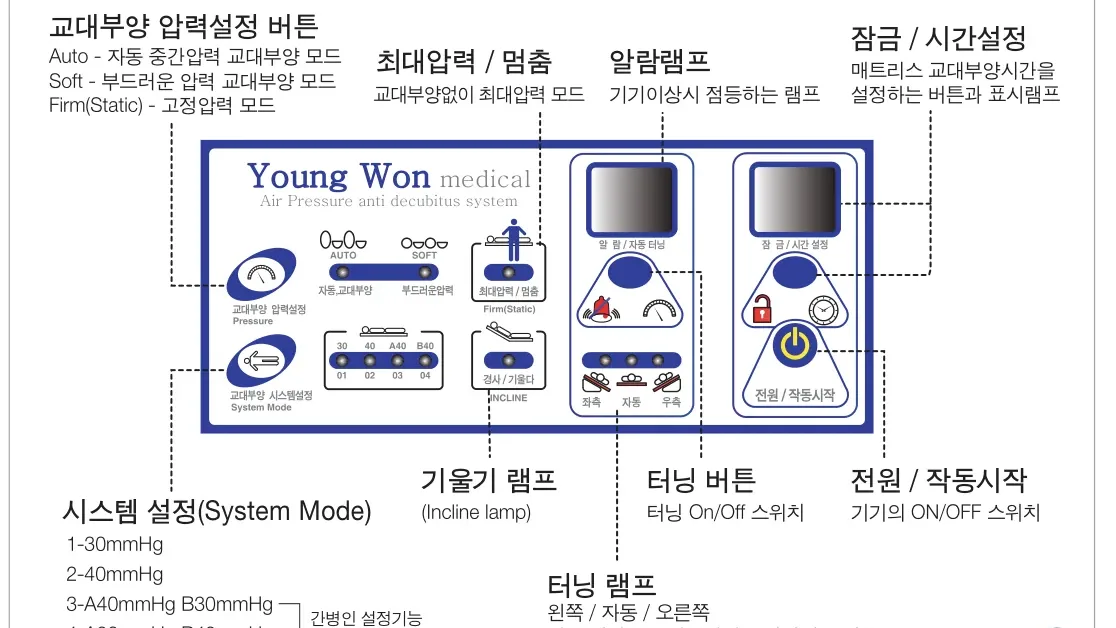

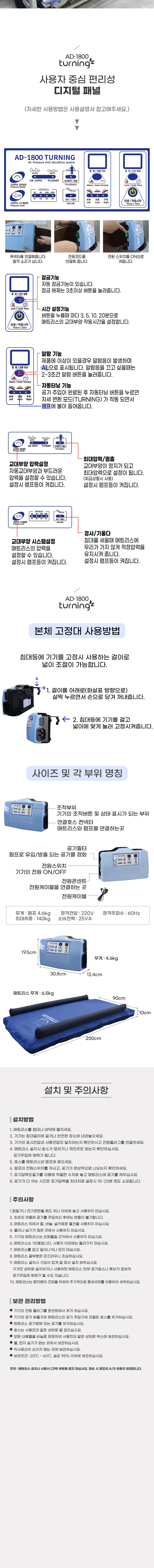

펌프 조작부 명칭

• • 교대부양 압력설정 버튼 : Auto - 자동 중간압력 교대부양 모드 / Soft - 부드러운 압력 교대부양 모드 / Firm(Static) - 고정압력 모드
• • 최대압력 / 멈춤 : 교대부양 없이 최대압력 모드
• • 알람램프 : 기기 이상 시 점등하는 램프
• • 잠금 / 시간설정 : 매트리스 교대부양시간을 설정하는 버튼과 표시램프
• • 시스템 설정(System Mode) : 1-30mmHg, 2-40mmHg / 간병인 설정기능 3-A:40mmHg B:30mmHg, 4-A:30mmHg B:40mmHg
• • 기울기 램프(Incline lamp)
• • 터닝 버튼 : 터닝 On/Off 스위치
• • 터닝 램프 : 왼쪽 / 자동 / 오른쪽 자동 설정으로 작동 상태를 나타내는 램프
• • 전원 / 작동시작 : 기기의 ON/OFF 스위치

설치 및 사용 시 주의사항

1. 설치장소 및 사용 전 주의사항

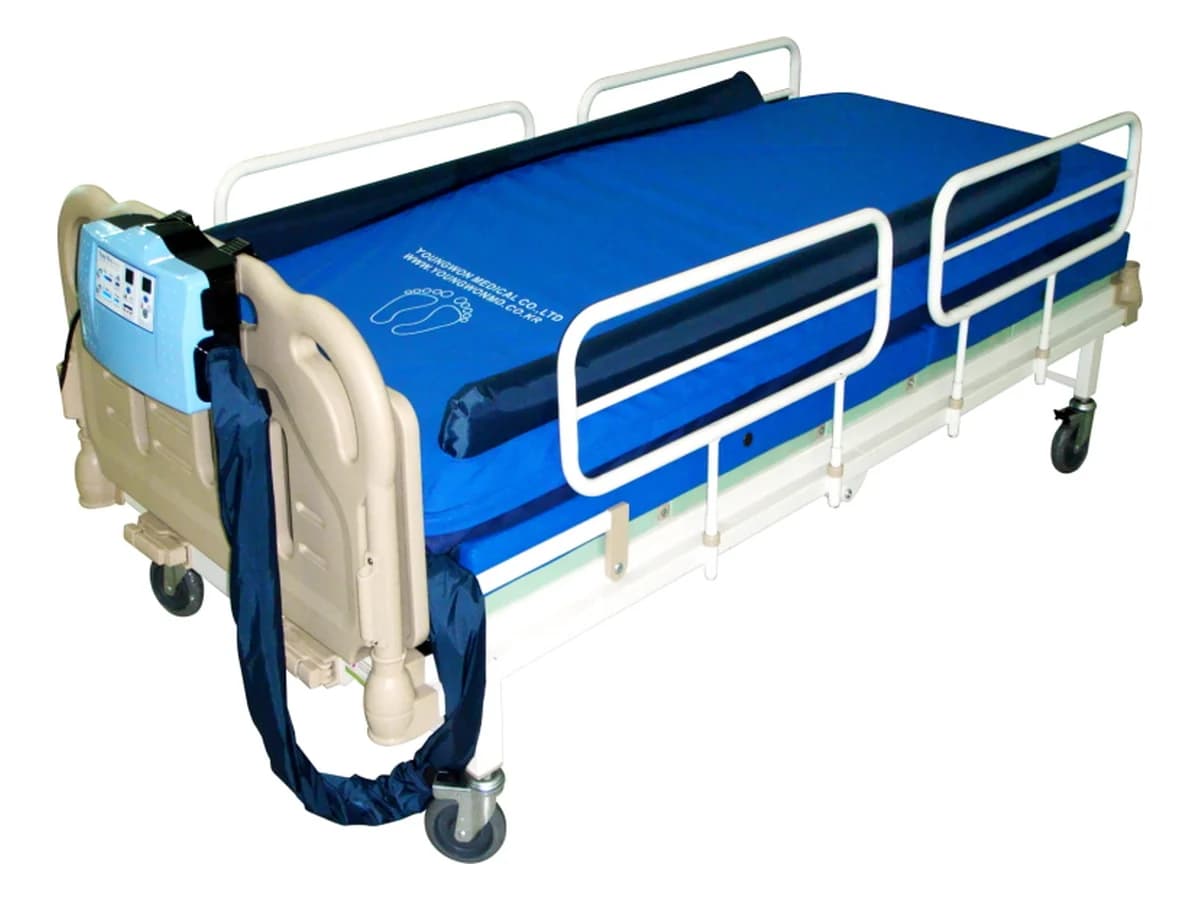

1. 매트리스를 침대나 바닥에 펼치세요.
2. 기기는 침대걸이에 걸거나 안전한 장소에 내려놓으세요.
3. 기기의 표시전압과 사용전압이 일치하는지 확인하시고 전원플러그를 연결하세요.
4. 매트리스 설치 시 호스가 접히거나 꺾인 곳은 없는지 확인하세요. 공기주입에 방해가 됩니다.
5. 호스를 매트리스와 펌프에 꽂으세요.
6. 펌프의 전원스위치를 켜시고, 공기가 정상적으로 나오는지 확인하세요.
7. 공기압력조절기를 이용해 적절한 수치로 놓고 매트리스에 공기를 채우세요.
8. 공기가 다 차는 시간은 30분 정도 소요됩니다.

2. 사용상 주의사항

1. 찜질기나 전기장판을 패드 위나 아래에 놓고 사용하지 마십시오.
2. 최초의 제품에 공기를 주입하신 후에는 반품이 불가합니다. (공기주입 시 반품할 경우 50%의 공제금액 발생)
3. 매트리스 위에서 칼, 바늘, 날카로운 물건을 사용하지 마십시오.
4. 물이나 습기가 많은 곳에서 사용하지 마십시오.
5. 기기와 매트리스는 인화물질 근처에서 사용하지 마십시오.
6. 매트리스는 1인용입니다. 사용자 이외에는 올라가지 마십시오.
7. 매트리스를 잡고 일어나거나 앉지 마십시오.
8. 매트리스 끝부분은 미끄러우니 조심하십시오.
9. 매트리스 설치 시 구김이 없게 잘 펴서 설치해 주십시오. 구겨진 상태로 설치하거나 사용하면 매트리스 안에 공기호스나 튜브가 접혀져 공기주입에 방해가 될 수도 있습니다.
10. 매트리스는 환자분의 건강을 위하여 주기적으로 중성세제를 이용하여 세척하십시오.
11. 안전동작하중을 초과한 자에게 사용하지 말 것.
12. 매트리스를 잡고 일어나거나 앉지 말 것.
13. 좌면이나 바닥에 접하는 부분 미끄러짐 주의.

각 부의 조작방법 — 연결

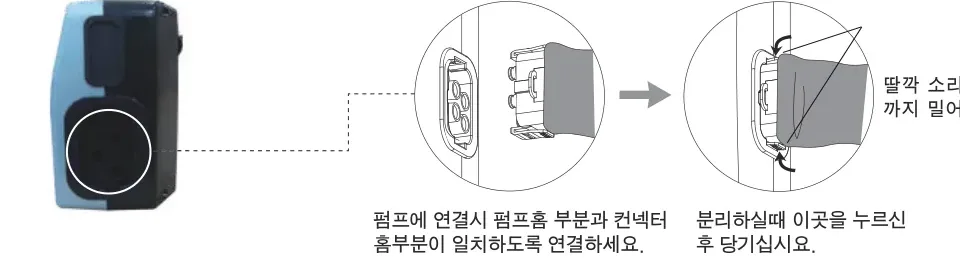

매트리스의 호스를 펌프에 연결하는 방법

• • 펌프에 연결 시 펌프홈 부분과 커넥터 홈 부분이 일치하도록 연결하세요.
• • 딸깍 소리가 날 때까지 밀어 넣으세요.
• • 분리하실 때 이 곳을 누르신 후 당기십시오.

전원 코드 연결 방법

코드의 모양을 확인 후 맞추어 꽂으십시오.

각 부의 조작방법 — 버튼

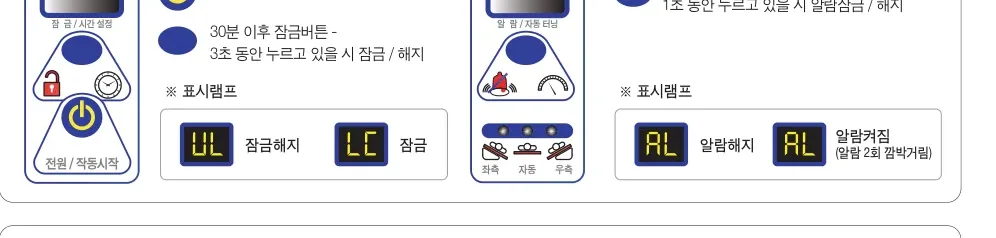

1. 전원 / 작동시작 버튼   2. 알람 / 자동터닝(체위변환) 버튼

• • 전원 / 작동시작 버튼 : 전원을 켜고 끕니다. 30분 이후 잠금버튼 — 3초 동안 누르고 있을 시 잠금 / 해지. 표시램프 UL(잠금해지), LC(잠금).
• • 알람 / 자동터닝 버튼 : 알람버튼 — 1초 동안 누르고 있을 시 알람잠금 / 해지. 표시램프 AL(알람해지), AL(알람켜짐, 알람 2회 깜박거림).

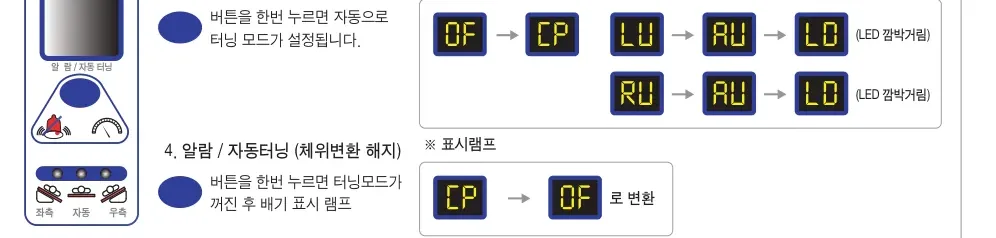

3. 알람 / 자동터닝(체위변환) 설정   4. 해지

• • 설정 : 버튼을 한 번 누르면 자동으로 터닝 모드가 설정됩니다. 표시램프 OF → CP → LU → AU → LD (LED 깜박거림), RU → AU → LD (LED 깜박거림).
• • 해지 : 버튼을 한 번 누르면 터닝모드가 꺼진 후 배기 표시 램프 CP → OF로 변환.

3. 교대부양 압력설정(Pressure) 버튼

압력버튼을 한 번씩 누를 때마다 다음으로 변환됩니다.

• • 자동, 교대부양(Auto) - 자동 교대부양
• • 부드러운압력(Soft) - 부드러운 교대부양
• • 최대압력 / 멈춤 Firm(Static) - 교대부양 없이 최대압력 모드 (위급상황 시 이 모드 설정 후 심폐소생술 하시오 — 20분 뒤에 Auto 모드로 돌아감)

4. 교대부양 시스템설정(System Mode) 버튼

시스템설정 버튼을 한 번씩 누를 때마다 셀의 압력을 바꿀 수 있습니다. 경사 / 기울다(INCLINE) - 식사나 독서 시(상체를 일으킬 때) 이 모드를 선택합니다.

사용취급방법

1. 기기 사용 방법

1. 매트리스를 침대 위나 평평한 지역에 펼치십시오.
2. 펌프 전원콘센트에 전원코드를 연결하여 주십시오.
3. 펌프 공기출구 부분에 매트리스 호스를 연결하여 주십시오.
4. 펌프 우측면에 있는 전원스위치를 켜고, 펌프 전면에 있는 파워스위치를 눌러주세요. (30분간 최대압으로 공기를 넣고 시스템 모드로 전환)
5. CPR이 닫혀 있나 확인하시고 바람이 다 들어갈 때까지 기다려 주세요.
6. 공기가 차는 시간은 30분 정도 소요됩니다. 매트리스에 공기가 다 차고 나면 자동으로 잠금모드가 해지되어 사용이 가능합니다. (공기가 다 찬 후 펌프를 추가 조작하지 않을 시 3분이 지나면 자동으로 잠금모드로 설정할 수 있습니다.)
7. 공기주입 후 모드를 선택하여 사용하십시오.
8. 공기가 다 차면 Auto 표준자동모드 상태로 유지합니다. 교대부양 설정 버튼을 이용하여 사용자가 편한 교대부양모드로 맞춰 사용하십시오.
9. 터닝기능을 사용하시려면 터닝 버튼을 누르시면 자동으로 터닝이 작동됩니다.

2. 교대부양 조절 방법

1. 압력 설정 버튼을 이용하여 교대부양 모드를 사용자에게 맞게 조정하십시오. (사용자가 설정한 수치는 램프로 표시)
2. 압력모드(Pressure Mode) : 오토(Auto) - 표준압력(Medium alternate) / 소프트(Soft) - 부드러운 압력(Soft alternate) / 정지 Firm(Static) - 멈춤기능(Firm alternate). 시스템모드(System Mode) : 1-30mmHg, 2-40mmHg / 간병인 설정기능 3-A:40mmHg B:30mmHg, 4-A:30mmHg B:40mmHg

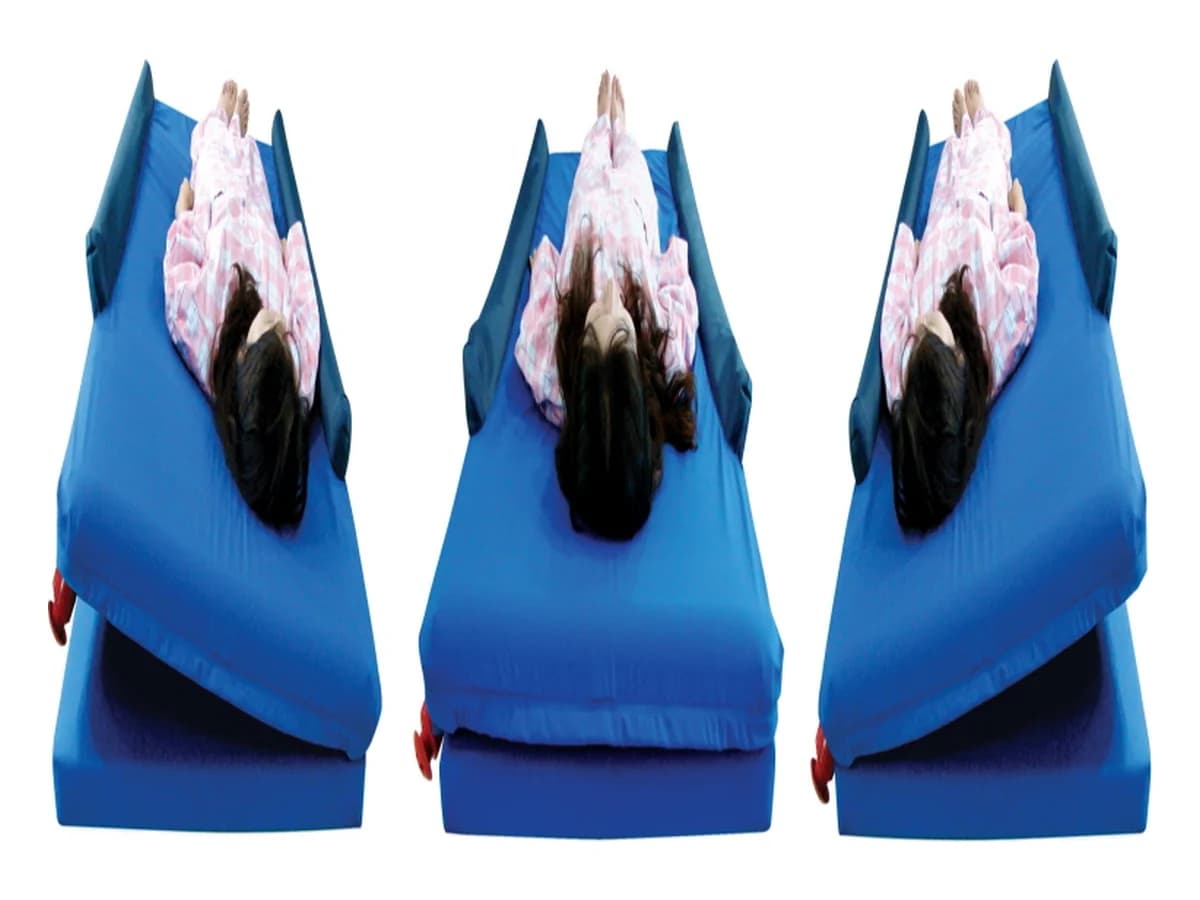

3. 터닝 기능 (AD-1800 Turning 주요기능)

1. ALARM / TURNING 버튼으로 환자의 몸을 오른쪽 / 왼쪽으로 자동 기울기 모드로 사용할 수 있습니다.
2. 45분 자동 터닝 시스템 - 교대부양과 좌우변환을 자동으로 실시하는 시스템.

4. 알람기능

• • 알람기능은 기기 이상 시 자동으로 기기 이상을 알리는 기능으로 부저음이 울리고 램프에 불이 켜집니다.

각 부의 점검방법

정전 시의 처치방법

• • 정전 시 플러그를 뽑고 스위치를 꺼두며 동작을 멈추고 기다리십시오.
• • 공기출구 호스를 제거한 후 공기 빠짐에 대비해 담요나 쿠션을 사용해 환자의 하단에 넣습니다.

각 부의 점검방법 및 고장 시 처치방법

1. 제품이 자동으로 멈추고 동작될 경우 — 프로그램상의 문제가 발생했을 수 있으니 A/S 센터에 연락해 원인을 파악하십시오.
2. 전원 ON 시 동작하지 않을 시 — 전원 코드를 연결했나 확인하시고 220V의 콘센트를 사용하였는지 확인하십시오.
3. 매트리스의 바람이 약하거나 잘 들어오지 않을 경우 — 사용자 체중에 따라 매트리스의 공기 유입시간이 달라지므로 동작에는 이상이 없을 수 있습니다. 권장 적정 공기압을 확인하신 뒤 펌프에서 공기압을 늘리시거나 줄이신 뒤 사용하여 보십시오.
4. 펌프에서 소음이 크게 날 경우 — 펌프 제품에 닿은 물체가 없는지 확인하시고 그래도 펌프에서 소리가 심하게 날 경우 A/S 센터에 문의하십시오.
5. 매트리스에서 바람 새는 소리가 날 경우 — 매트리스 호스가 빠지거나 매트리스의 구멍이 나서 소리가 날 수 있습니다. 매트리스 호스가 빠졌을 경우 매트리스 호스를 호스 연결 부분에 재연결해 보시기 바랍니다. CPR 부분의 뚜껑이 열려 있는지 확인하십시오. CPR 부분의 뚜껑이 열려 있을 경우 기기 가동 후 공기주입 시 공기가 CPR 부분으로 빠져나가 매트리스가 정상적으로 부풀어 오르지 않습니다.
6. 펌프를 눌렀는데 동작하지 않을 경우 — 펌프의 전원 표시부가 LC로 되어 있을 경우 잠금모드이므로 작동이 되지 않습니다. 동작을 하시려면 전원버튼 위에 있는 버튼을 2초가량 눌러주시면 전원표시부가 UL로 바뀌면서 펌프의 조작이 가능해집니다.

※ CPR 뚜껑은 항상 닫혀 있어야 합니다.

안전을 위한 주의사항

다음에 지시되어 있는 사항들은 제품을 안전하고 정확하게 사용하여 예상치 못한 위험이나 손해를 예방하기 위한 것이므로 반드시 지켜주시기 바랍니다.

손질 및 보수방법 — 사용 후 보관 및 관리 방법

• • 기기의 전원 플러그를 콘센트에서 제거하십시오.
• • 기기의 공기 배출구와 매트리스의 공기 주입구에 연결된 호스를 제거하십시오.
• • 매트리스 공기방에 있는 공기를 제거하십시오.
• • 호스는 사용 전과 같은 상태로 잘 감으십시오.
• • 모든 내용물을 비닐로 포장하여 사용 전과 같은 상태로 박스에 보관하십시오.
• • 물, 먼지, 습기가 없는 곳에서 보관하십시오.
• • 직사광선이 쏘이지 않는 곳에서 보관하십시오.
• • 보관조건 : 20°C ~ 60°C, 습도 95% 이하에서 보관하십시오.
• • 세척 : 기기 세척 시에는 전원 플러그를 콘센트에서 제거하시고 마른 천에 물이나 중성세제를 뿌려 기기의 표면을 닦으시고 마른 천으로 닦아주세요. 물이나 중성세제를 많이 사용하면 기기의 성능 저하 및 감전의 위험이 있습니다. 매트리스 세척 시는 물이나 중성세제를 사용하여 매트리스 표면을 닦아주시고 마른 천으로 물기를 닦아내시고 건조 후 비닐로 포장하여 하십시오.
