YH-0302

사용설명서

영화의료기 의료용 교대부양 매트리스 영케어 틸팅(YH-0302) 사용설명서를 웹용으로 옮긴 내용입니다. 실용신안특허 제20-0438318호. 제조국 및 원산지 : 대한민국.

1. 제품 사양 및 특성

• • 제품명 및 종류 : 영케어 틸팅 (YH-0302)
• • 실용신안특허 : 제20-0438318호
• • 제조자명 : 영화의료기
• • 제조국 및 원산지 : 대한민국
• • 안전 동작 하중 : 120kg
• • 제품무게 : 에어 매트리스 1.2±0.2kg, 콘트롤 박스 2.9±0.3kg

※ 제품치수 (길이 단위 : mm, 중량 단위 : Kg)

매트리스				콘트롤박스
치수	색상	재질 두께	중량	type	색상
2450×890 (2050×860)	-	1.0(±0.2)	3(±0.5)	CBD	-

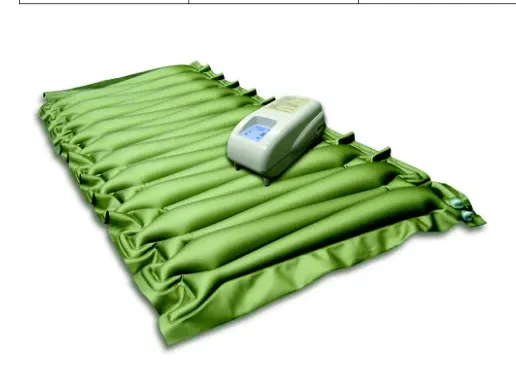

※ 영케어 틸팅(YH-0302) 실물 사진

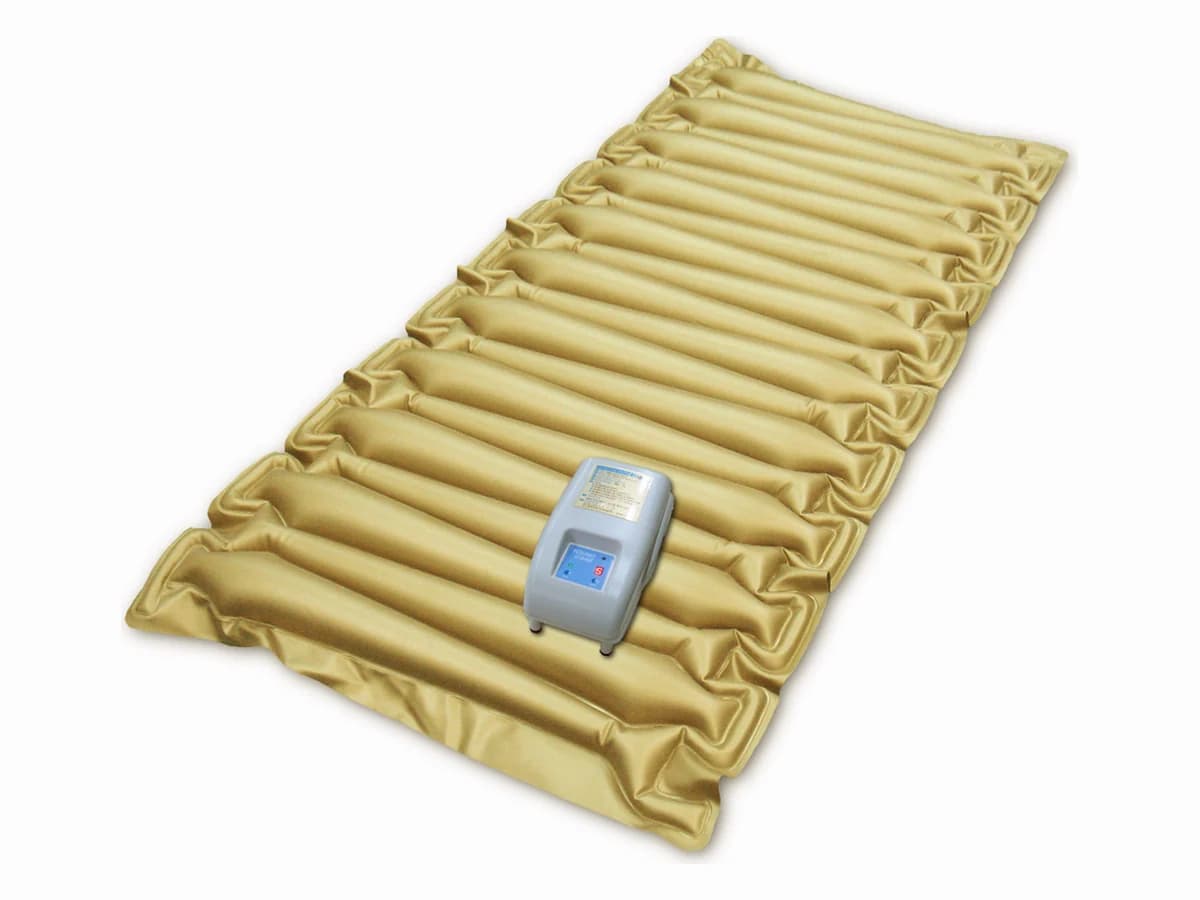

2. 제품의 구성

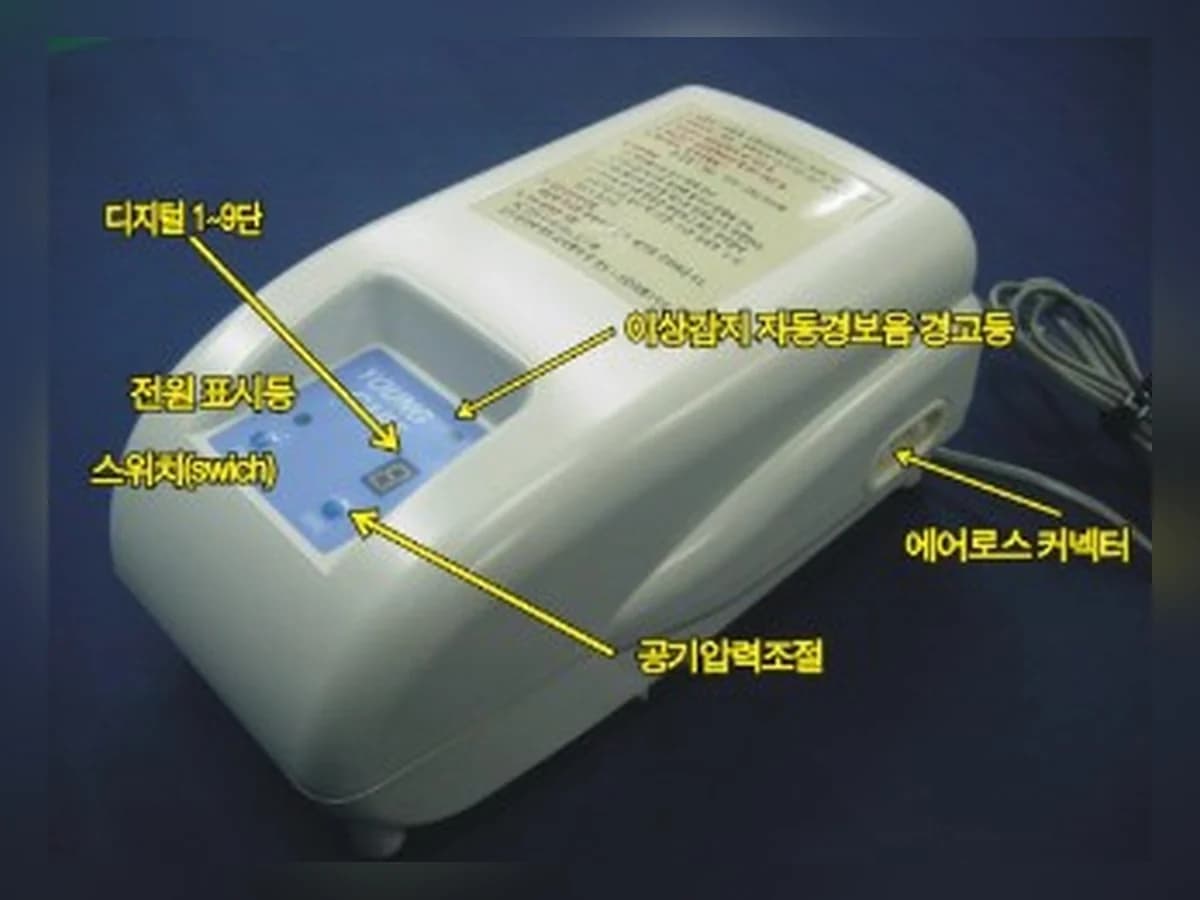

콘트롤박스

전원	220V 60Hz
공기압력	디지털 9단계 (800mmH₂O ~ 1500mmH₂O)
공기분출량	2 liter ~ 7 liter / 1 minute
공기순환주기	10 minute
사이즈	270 × 160 × 70 mm

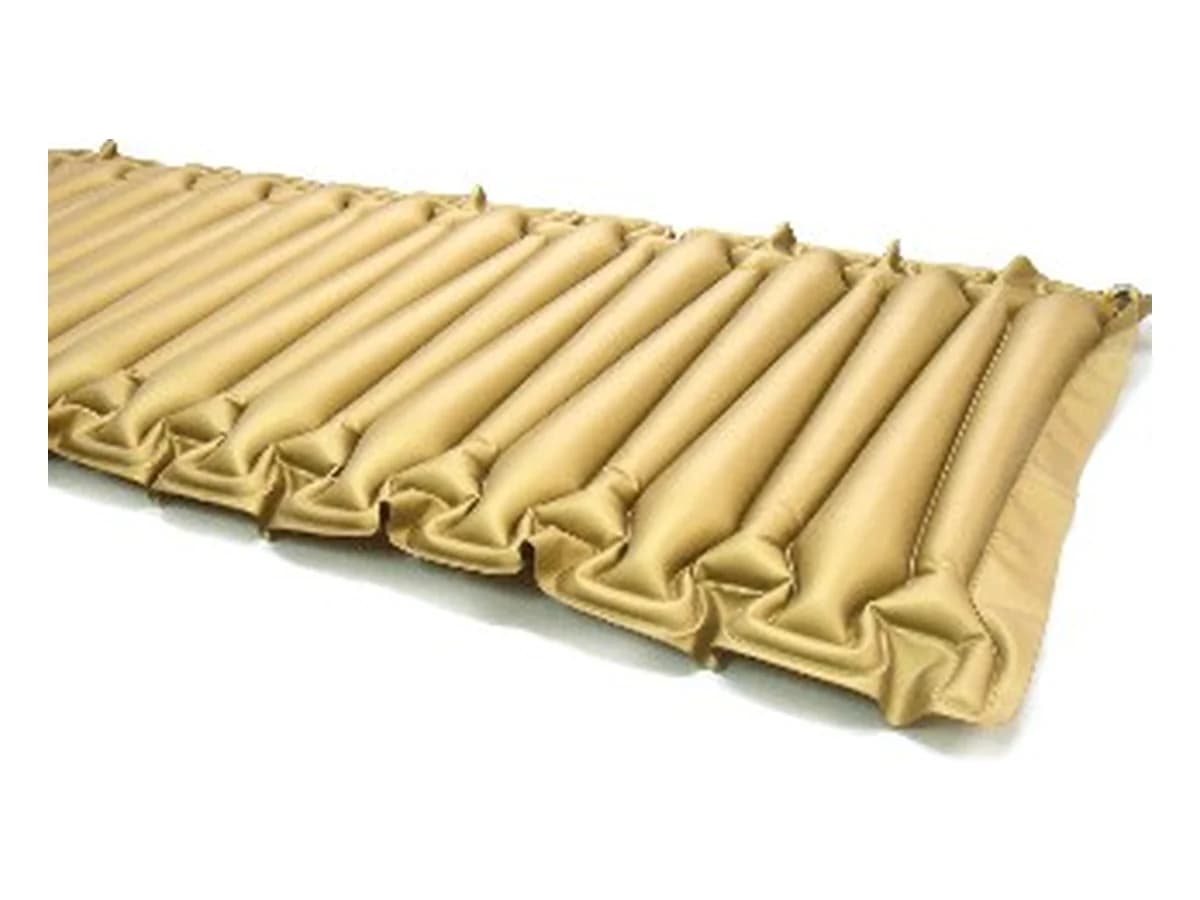

에어매트리스 : 틸팅타입 (YH-0302)

• • 재질 : 특수 항균 PVC (아주 부드러우며 촉감이 좋고 수명이 길다.)
• • 사이즈 : 90 × 245 × 14
• • 봉 개수 : 23개
• • 특징 : 부드러운 원단을 사용하여 제작하여 같은 공기압에서도 훨씬 부드럽게 느낍니다.

연결호스 : 두줄 접착식으로 깨끗합니다.

3. 사용 설명서

1) 제품의 기능

당사의 제조품, 틸팅 에어매트리스는 각각 독립된 두 계통의 공기통로를 위에서 아래로 물결모양으로 배치하며, 또한 각각의 공기방의 모양을 좌우로 경사지게 하여 각각의 공기통로가 교대로 팽창과 수축을 되풀이하면 에어매트리스의 공기방은 교대부양함과 동시에 좌우로 경사지게 공기통로를 만들어서 교대부양과 좌우 틸팅의 두 가지 동작을 같이하게 만들어, 오랜 시간 딱딱하고 불편한 병실 침대 등에 누워서 지내는 환자들의 욕창을 방지합니다. 또한 좌우로 기울게 하면서 환자가 바닥에 닿는 면을 좌우 옆구리 쪽까지 넓게 하여 체압의 분산 효과를 더하여 환자의 어깨, 등, 엉덩이 등의 장기적인 국부 압박에서 오는 욕창을 방지하는 데 사용하는 기구입니다. 또한 에어매트리스 부분은 항균처리 하여 염증을 유발하는 대표적 세균인 대장균, 포도상구균 등의 인체에 해로운 세균의 침투를 막음과 동시에 번식을 막는 효과가 있습니다.

2) 제품 사용 방법

■ 사용 전 준비사항

1. 침구를 편다.
2. 본 제품 위에 덮을 얇은 시트를 준비한다.
3. 전원 콘센트의 위치를 확인하고 콘트롤박스 및 연결호스 놓을 자리를 확인한다.
4. 콘트롤 박스는 습기가 차지 않는 곳에 놓는다.

■ 제품 사용 방법

1. 에어 매트, 콘트롤박스, 연결호스를 준비하고 에어매트를 침구 위에 펴 놓는다.
2. 에어매트와 콘트롤박스를 연결호스로 연결하고 전원을 연결한다.
3. 에어 콘트롤박스의 전원을 연결하고 최초 공기압력 조절기를 "9"로 놓는다.
4. 약 20~30분 경과 후 에어매트에 공기가 차면 "4~6" 사이로 놓는다.

※ 권장 적정공기압 (아래 표 참조)

압력조절기 번호	적정 권장 체중(Kg)
1	40 이하
2	40 이하
3	40 이하
4	40~60
5	50~70
6	60~90
7	90 이상
8	90 이상
9	90 이상

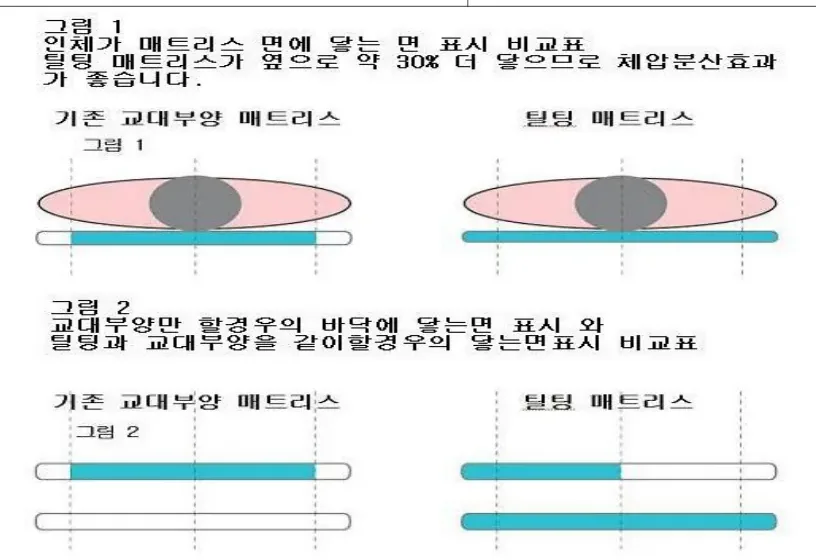

※ 틸팅 매트리스 바닥 닿은 면 — 틸팅 매트리스가 옆으로 약 30% 더 닿으므로 체압분산 효과가 좋습니다.

※ 실제 매트리스 사용 사진

3) 제품 사용 시 주의사항

• • 매트 위에는 시트 등 통풍성이 좋은 것을 사용하십시오.
• • 호스는 접거나 구부리거나 밟거나 하면 안 됩니다.
• • 매트리스 사용 시 항상 콘트롤박스의 전원을 켜고 사용하십시오.
• • 매트리스의 체위변경은 5분으로 설정되어 있습니다.
• • 매트리스의 적정한 공기압은 손바닥으로 공기방을 눌러서 통통한 상태로 쓰시는 것이 좋습니다. (공기압력조절기 4~6번으로 출고 시는 사용하시고, 사용기간이 길어짐에 따라 손바닥으로 공기방을 점검하면서 사용하십시오.)
• • 화기나 날카로운 것을 가까이 하지 마시고, 습기를 주의하십시오.

4) 사용 후 보관 방법

• • 고온과 습기를 피한다.
• • 충격을 주거나 떨어뜨리지 않도록 주의한다.
• • 과중한 압력을 피하여 보관한다.

5) 간단한 고장, 이상 구별 및 처리방법

1. 매트리스의 공기가 새거나 콘트롤박스의 공기 주입이 안 될 시는 에어매트리스가 환자의 신체를 들어올리지 못하게 되며, 이 경우 콘트롤박스의 경고등과 경고음이 발생합니다.
   처리방법 : 연결호스가 연결이 잘 되었나 확인하시고 이상이 없으면 전원을 끄고 A/S로 연락하십시오.
2. 에어매트리스가 파손되었을 경우
   처리방법 : 제품과 동봉되어 있는 원단과 접착제를 이용하여 원단을 적정한 크기로 절단·접착하여 사용하십시오.

6) 제품 보증기간 및 A/S 연락처
