YH-CB100

사용설명서

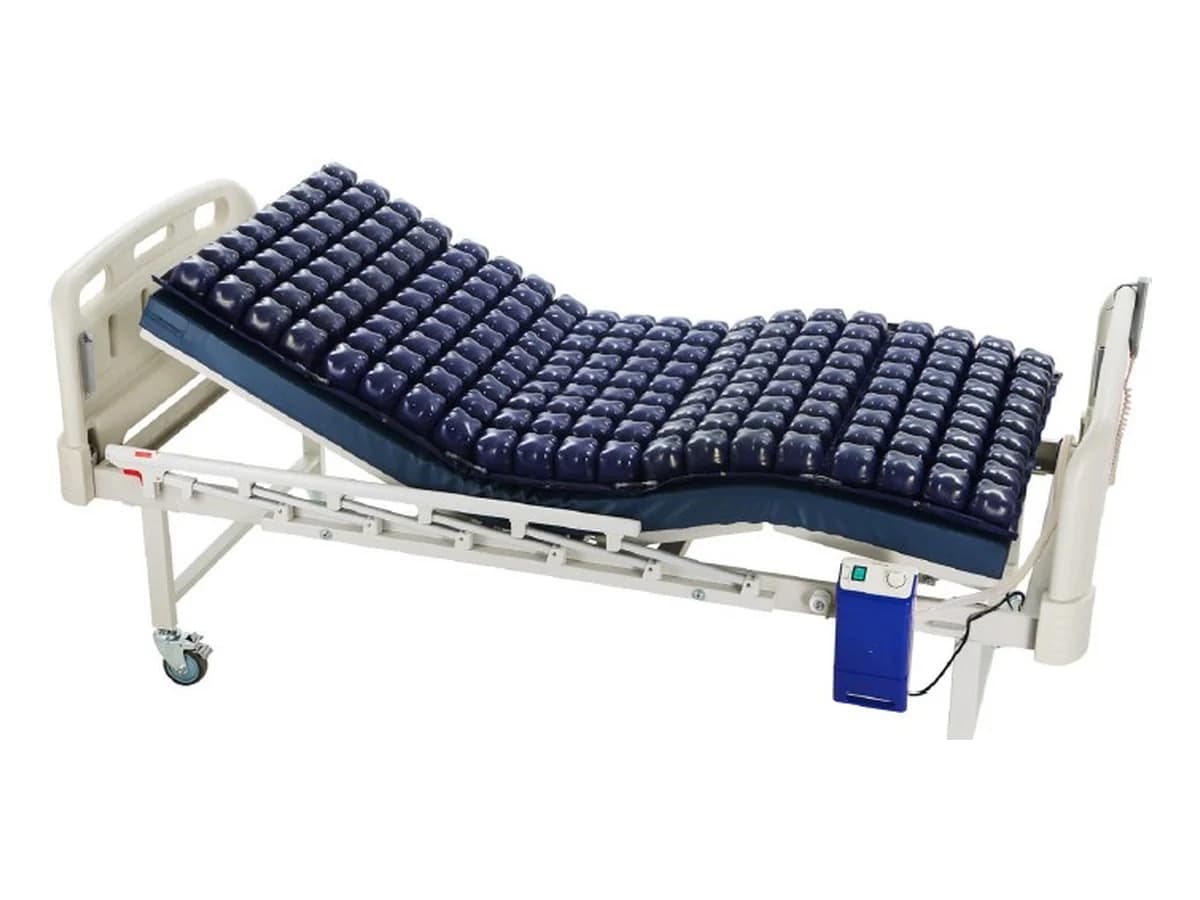

㈜영화의료기 욕창예방매트리스(의료용 교대부양 매트리스) 모델명 YH-CB100 사용설명서를 웹용으로 옮긴 내용입니다. 본 제품은 의료기기입니다.

1. 안전을 위한 주의사항

사용 전 안전을 위한 주의사항을 반드시 읽어보시고 사용하여 주시기 바랍니다. 아래에 표기된 주의사항은 안전과 관련된 중요한 내용을 포함하고 있습니다. 사용자의 안전을 지키고 재산상의 손해를 예방하기 위해 주의사항을 반드시 지켜주시기를 바랍니다.

표시	의미
금기사항	잘못된 취급으로 사망을 초래하거나 중상을 입을 수 있는 위험이 예상되는 경우
위험	잘못된 취급으로 심각한 상해나 물적 손해를 입을 가능성이 예상되는 경우
주의	잘못된 취급으로 상해를 입거나 제품의 손상, 물적 손해의 가능성이 있는 경우

2. 제품소개 및 구성

2.1 개요

1) 사용 목적 — 본 제품은 매트리스의 공기통로를 교대로 부풀려 신체의 체압 위치를 바꿔 줌으로써 욕창 등을 방지하는 제품이며, 한 부분만 체압을 없애고 싶을 경우 부분적으로 셀이 없는 블록으로 교체하여 사용할 수 있는 제품입니다.

• • 압력조절 : 7단계
• • 부양 방식 : 교대부양
• • 교대부양 시간 : 4분 30초 ±15%

2) 작동원리 — 본 제품은 공기셀에 공기를 공급하여 신체의 하중을 지지하며, 교대로 부양공기를 채울 수 있도록 동작 영역이 분리된 매트리스이고, 컨트롤박스에 내장된 공기펌프를 통해 7단계로 공기 압력을 조절합니다.

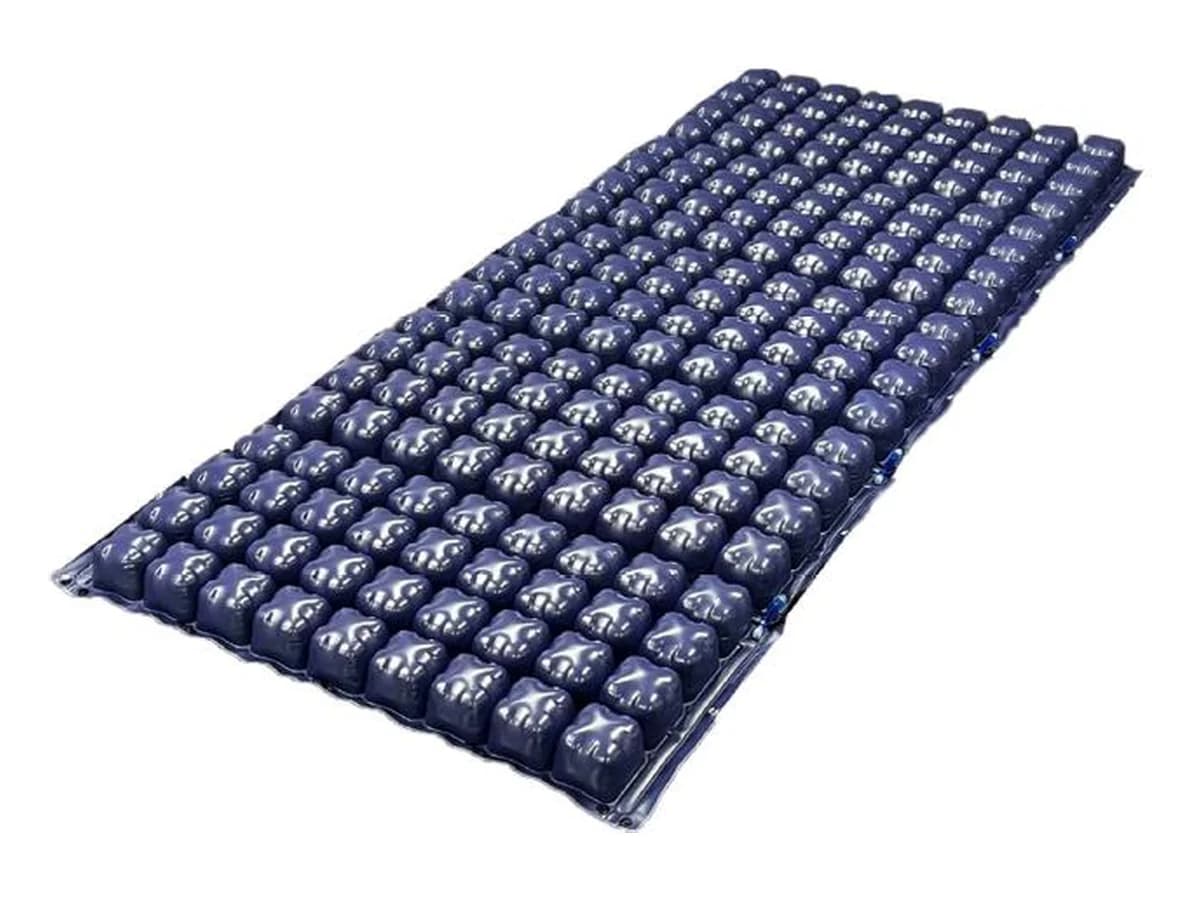

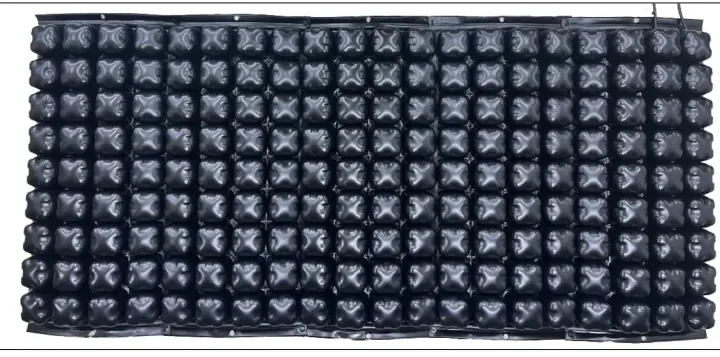

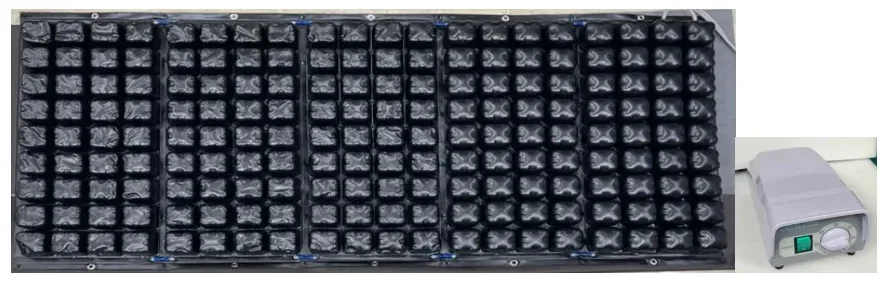

2.2 구성품

3. 사용방법 및 주의사항

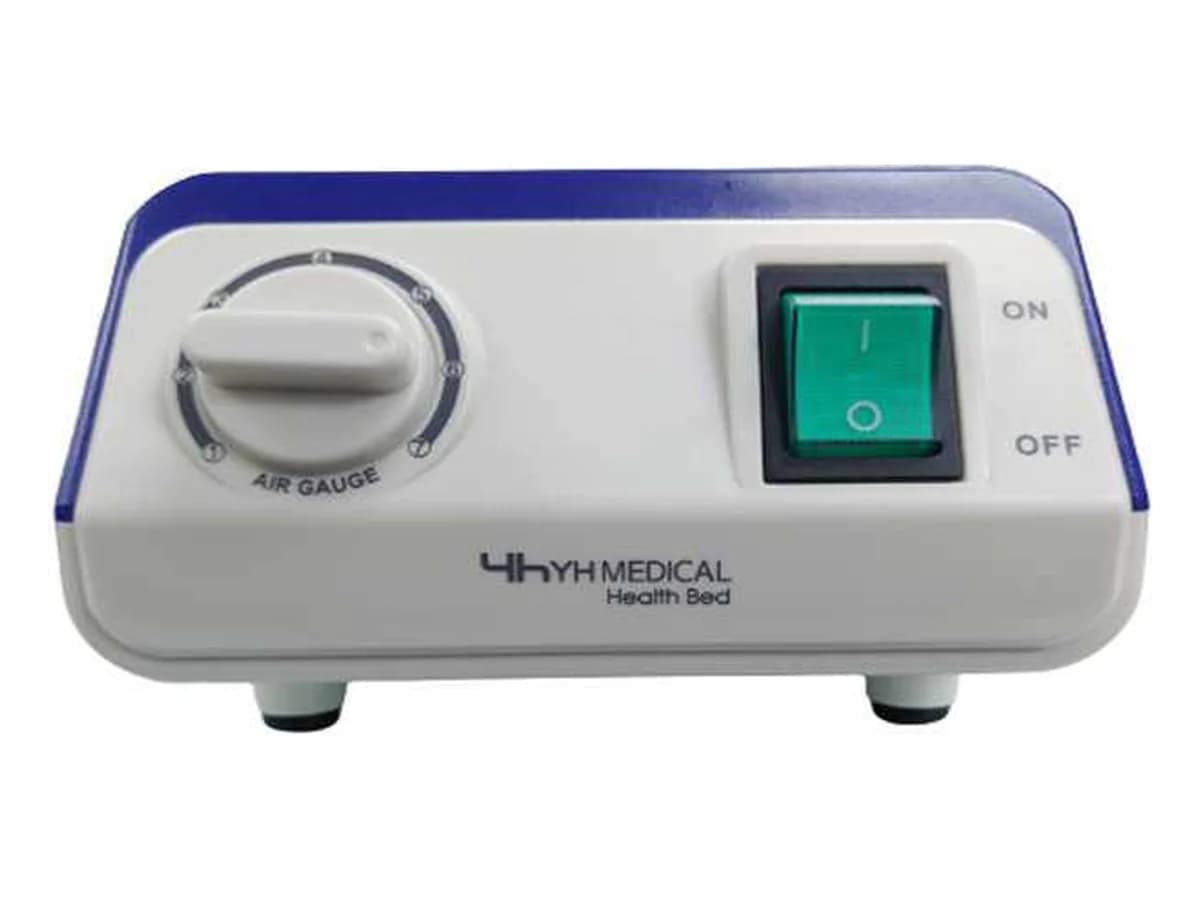

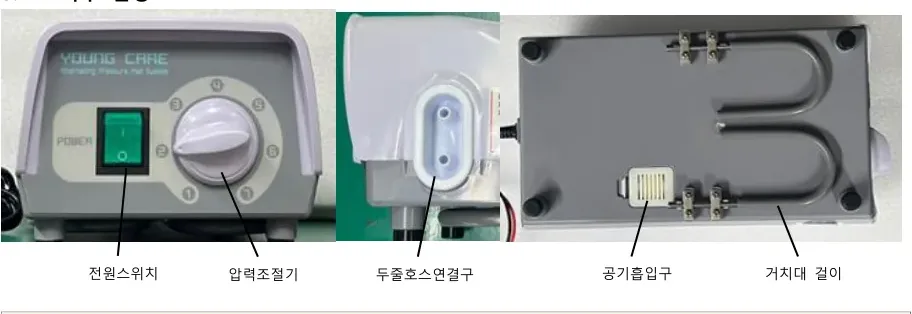

3.1 조작부 설명

명칭	기능 설명
전원스위치	전원 ON/OFF
압력조절기	사용자가 설정한 에어압력(1~7단계)을 매트리스에 공급한다.
두줄호스연결구	두줄 호스를 이용하여 매트리스와 연결합니다.
공기흡입구	컨트롤러 안으로 공기를 공급합니다.
거치대 걸이	침대 난간 등에 걸 수 있는 거치대입니다.

3.2 제품 설치 시 주의사항

1. 에어호스가 접히거나 꺾인 상태로 있지 않도록 설치합니다.
2. 매트리스 설치 시 평평한 상태의 바닥 또는 침대에 설치하여 주십시오.
3. 전원 연결 시 기기의 정격전원이 AC 220V, 60Hz가 맞는지 확인합니다.
4. 에어호스 연결 시 무리한 힘을 가하여 연결부가 파손되지 않도록 주의하여 주십시오.
5. 설치 시 사용설명서에 기재된 제품 설치 방법을 따라 주십시오.

3.3 제품 설치 방법

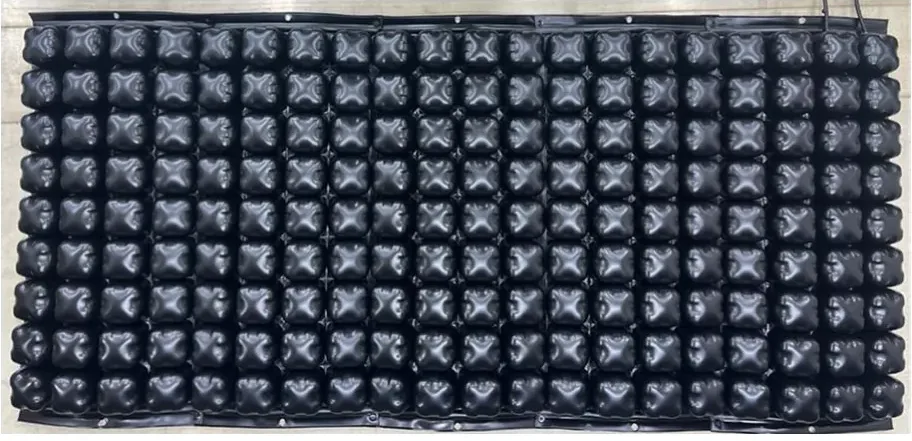

1) 매트리스 블록을 아래 설명과 같이 배치한다. — 두줄호스 연결구가 다리쪽으로 향하도록 위치한다.

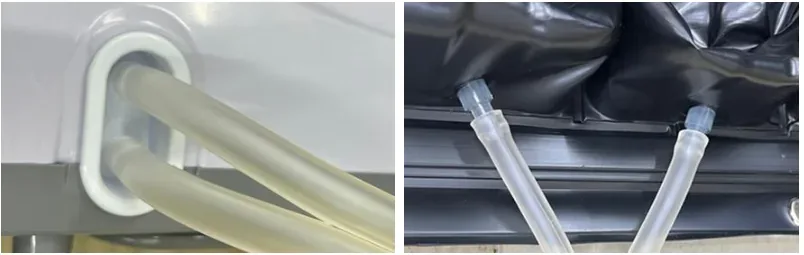

2) 두줄 호스를 이용하여 컨트롤러와 매트리스에 연결한다.

3) 컨트롤박스의 전원케이블을 전원콘센트에 연결하고, POWER 버튼을 누른다.

4) 압력조절기를 7단으로 맞춘다. 매트리스의 공기가 모두 빠진 상태에서 매트리스에 공기가 모두 채워지기까지 약 7~10분이 걸립니다.

5) 매트리스의 공기가 모두 채워지면 공기압을 사용자에 맞게 조절하여 사용합니다.

압력조절기	압력값	권장체중(Kg)
1단	1400 mmH₂O 이하	40kg 이하
2단	1400 mmH₂O 이하	50kg 이하
3단	1500 mmH₂O 이하	60kg 이하
4단	1800 mmH₂O 이하	70kg 이하
5단	1900 mmH₂O 이하	80kg 이하
6단	2000 mmH₂O 이하	90kg 이하
7단	2000 mmH₂O 이하	90kg 이상

<단계별 압력 범위 및 체중별 적정 단계>

사용 환경 및 대상

1. 해당 환자군은 남녀, 전 연령으로 신체활동이 불편하여 장시간 같은 자세로 누워있는 환자를 사용대상으로 합니다.
2. 매트리스는 환자와 접촉되는 부품입니다.
3. 본 제품은 환자 1인을 사용대상으로 한정하고 있습니다.
4. 본 제품은 일반가정 및 병원 내의 병동, 입원실, 집중치료실 등에서 사용됩니다.
5. 본 제품은 욕창 치료 및 예방에 대한 지식을 가진 의사 또는 간호사, 간병인이 사용하여야 합니다.

사용 시 주의사항

1. 매트리스에 날카로운 물건이 접촉되지 않도록 하십시오.
2. 매트리스에 찜질기나 전기매트 등의 온열기와 결합하여 사용하지 마십시오.
3. 콘트롤박스에 외부충격을 주지 마십시오.
4. 기기 내부에 액체류(물, 음료 등)가 들어가지 않도록 하여 주십시오.
5. 기기를 사용하는 동안 주변에 인화성 물질이 없도록 하여 주십시오.
6. 매트리스 위에서 화기 및 고온으로 발열하는 물질을 취급하지 마십시오.
7. 주변 온도가 10~40℃, 습기 30~75%가 유지되는 환경에서 사용하여 주십시오.
8. 매트리스에 가해지는 하중이 120㎏을 초과하지 않도록 주의하여 주십시오.

4. 제품점검 및 관리방법

4.1 점검 및 문제 해결

문제	해결방법
전원 "ON"이 안 됨	전원코드가 전기 콘센트에 잘 꼽혔는지와 전원이 공급되는지를 확인한다. 문제 해결이 안 될 시 고객센터로 문의하시기 바랍니다.
에어공급이 발생하지 않음	압력조절범위를 확인 후 1단계 이상의 압력조절단계를 맞춘 후 에어가 나오는지를 확인한다. 문제 해결이 안 될 시 고객센터로 문의하시기 바랍니다.
에어압력이 약함	에어압력의 단계를 조절하여 주십시오. 문제 해결이 안 될 시 고객센터로 문의하시기 바랍니다.

※ 위 내용 이외의 문제로 인하여 정상적인 작동이 불가능한 경우에는 고객센터로 문의하시기 바랍니다.

4.2 보관 및 관리 방법

1. 사용하지 않을 시 매트리스의 에어를 제거한 후 보관해 주십시오.
2. 보관 시 콘트롤박스와 매트리스에 연결된 에어호스를 분리하여 보관해 주십시오.
3. 보관 시 온도 –20~60℃, 습도 10~90%를 유지하여 주십시오.
4. 매트리스 청소방법
   • • 부드러운 천을 사용하여 알코올을 묻혀 닦아 주십시오.
   • • 세척 시 콘트롤박스에서 매트리스를 분리 후 중성세제를 사용하여 미온수(36~40℃)로 세척하여 주십시오.
   • • 혈액이 묻었을 시에는 물 또는 알코올을 사용하여 즉시 제거하여 주십시오.

5. 제품사양 및 기술데이터

모델명	YH-CB100
제품명	의료용 교대부양 매트리스
정격전압	AC 220V, 60Hz
소비전력	5.7W ±15% 이하
제품치수	매트리스 804 × 1,870 × H68(mm) ±10% / 콘트롤박스 270L × 145W × H100(mm) ±10%
중량	매트리스 3.0㎏±10%, 콘트롤박스 1.4㎏±10%
전기적 충격에 대한 보호형식 및 보호정도	2급기기, B형 장착부(매트리스)
산소과밀환경에서 사용하기 위한 적절성	No
에어 압력	1,400mmH₂O 이하 ~ 2,000mmH₂O 이하
교대주기	4분 30초 ±15%
필수성능	부양압력 7단계
동작환경	온도 10~40℃, 습도 30~75%, 대기압력 700~1,060hPa
운송 및 보관환경	온도 -20~60℃, 습도 10~90%, 대기압력 700~1,060hPa

6. 기재사항

본 기기는 "의료기기"입니다. 의료기기 임의 변경 및 개조에 대한 경고

폐기절차

해당 기기는 전기·전자 의료기기로써 국내 폐기물관리법에 따라서 폐기되어야 합니다. 더 이상 사용이 불가능할 경우 제조사로 전달하거나 연락하여 주십시오.

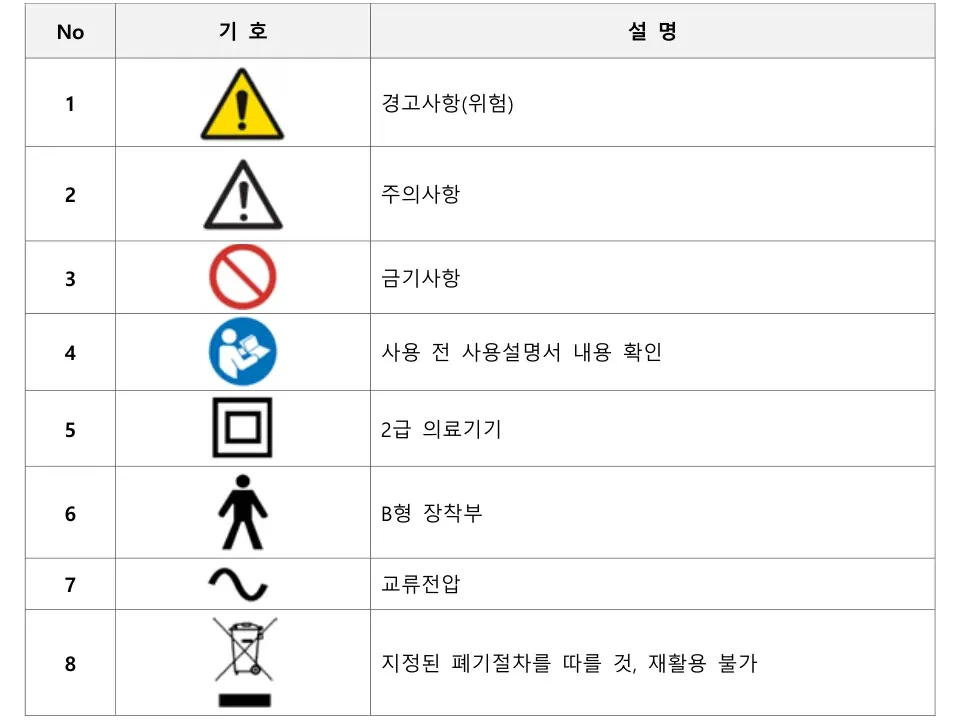

기호 설명

7. 고객지원 및 A/S — 제품 품질보증서
