나이스워커4S

사용설명서

나이스텍 첨단 보행차 나이스워커 MODEL 4S(제품명 : 보행차, 모델명 : 나이스워커 4S 형) 제품사용설명서를 웹용으로 옮긴 내용입니다.

사용상 안전 및 주의사항

본 제품은 내리막 자동브레이크 기능과 오르막 후진방지기능을 갖춘 보행차로 노약자나 환자 또는 장애인 등 정상적인 보행에 지장이 있는 분의 보행을 돕기 위한 제품입니다. 사용 시 손잡이에 기대어 차체만이 앞으로 움직이지 않도록 유의하시고 본래 이외의 목적에 사용하거나 어린이들이 장난하지 않도록 주의 하십시오.

1. 본 제품은 실내 및 실외용으로 제작된 제품입니다. 가급적 실내에서 사용하여 주시고 만약 실외 사용 시에는 실외 노면의 상태가 사용자의 안전과 직결되는 매우 중요한 사항으로 사용 전 반드시 노면의 상태를 미리 점검하여 본 제품의 바퀴가 빠지거나 걸리는 곳이 없는지 철저히 확인하십시오.
2. 바닥면에 계단 등 단차가 있거나 경사가 심한 곳, 미끄러운 곳에서는 사용하지 마십시오.
3. 사용 중 휴식이 필요한 경우에는 제품의 몸체 가운데 부분의 천으로 만들어진 좌석에 앉으실 수 있으며 이때는 반드시 좌우 주차브레이크를 작동시켜 주십시오. 또한 제품을 사용하지 않고 잠시 놓아둘 경우에도 주차브레이크를 작동시켜 주십시오. 바퀴가 움직이는 상태에서 주차브레이크를 절대 사용하지 마시고 무리한 힘을 가해 움직이려 하지 마십시오. 브레이크장치 파손의 원인이 됩니다.
4. 야간 사용 시의 안전을 위해 고휘도 반사테이프와 반사판이 부착되어 있습니다. 사용 시 이 부분들이 훼손되거나 가려지지 않도록 유의해 주십시오.
5. 제품정격 및 사양에 표시된 최대사용체중과 수납백의 최대적재하중 이내에서 사용하십시오.
6. 제품의 운반 후에는 각종 부품들이 제자리에 잘 고정되어 있는지, 파손된 부품은 없는지, 각종 나사가 풀어진 곳은 없는지 확인 후 사용하십시오.
7. 장기간 사용하지 않을 때에는 직사광선과 비를 피할 수 있는 곳에 깨끗이 닦아 잘 보관하십시오.
8. 본 제품에 장착된 자동속도제한장치 및 브레이크 장치 등은 소모성 부품들로 구성되어 있습니다. 장기간 사용으로 부품의 마모가 일어나면 정상작동을 하지 않을 수 있으므로 이 경우 부품의 교환 등 적절한 조치를 하여 정상작동 확인 후 사용하십시오.

A/S 및 유의사항

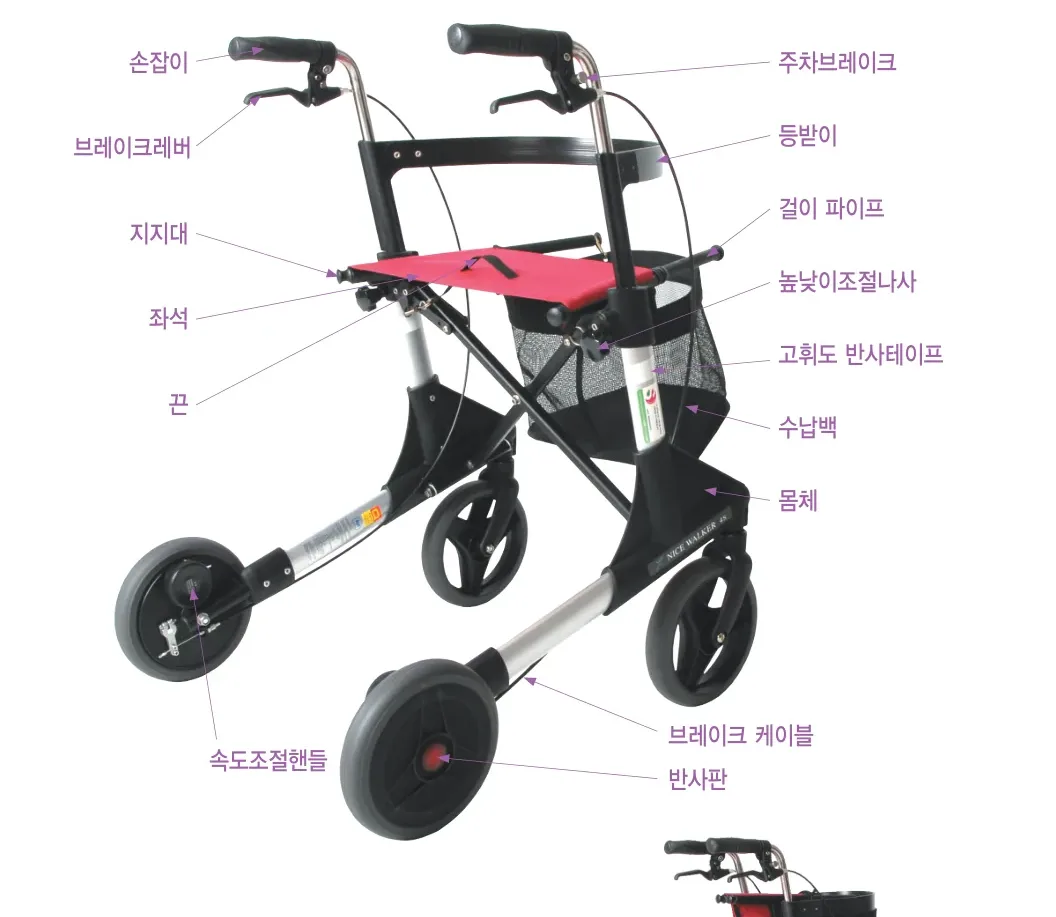

제품 각부의 명칭

※ 제품의 성능향상을 위해 사전 예고 없이 사양이 일부 변경될 수 있습니다.

사용 방법

■ 차체 펴는 법

사용 전 제품의 몸체부분을 좌우로 완전히 펼친 후 사용하십시오. 펼친 후 좌석의 좌우 지지대를 양손으로 살짝 누르면 짤깍 소리가 나면서 몸체가 완전히 펴집니다.

■ 차체 접는 법

접어서 보관 시에는 좌석 중앙의 끈 부분을 위로 당기면 몸체가 접어지며 앞부분 바구니 쪽에 고정시키는 고정걸이가 설치되어 있습니다.

■ 손잡이 높이 조절 방법

손잡이는 사용자의 신장에 맞게 높낮이를 조절하여 사용하십시오. 높낮이 조절 시에는 손잡이 아래쪽 파이프의 높낮이 조절 나사를 풀고 나사 위쪽 둥근 버턴 형태의 고정 핀을 살짝 당긴 상태에서 파이프를 올리거나 내려 짤깍 소리가 나는 부분에서 멈춘 후 다시 나사를 조이십시오. 높낮이 조정 후 손잡이가 움직이지 않게 나사를 꽉 죄고 좌우 손잡이의 높이가 동일한가 확인 하십시오.

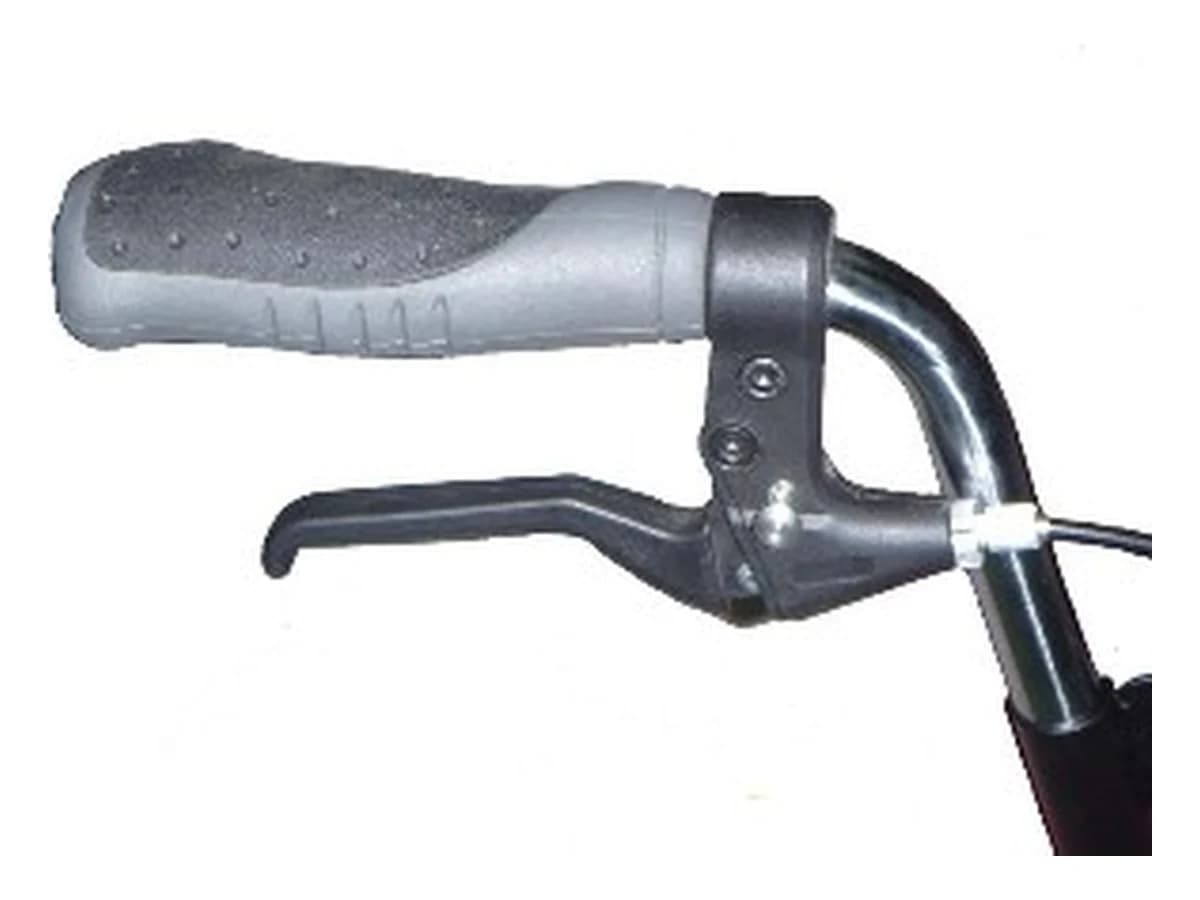

■ 주차브레이크와 핸드브레이크

주차브레이크는 좌우 손잡이 앞쪽의 동그란 버튼을 누르면 작동되고 브레이크레버의 손잡이를 살짝 잡으면 해제됩니다. 핸드 브레이크는 브레이크레버를 살짝 잡으면 작동됩니다.

■ 브레이크유격 조절 방법

브레이크는 잘 작동되는지, 브레이크레버의 유격은 적절한지 확인하고 속도조절핸들이 중립상태에서 브레이크 레버를 작동시키지 않고 바퀴를 굴렸을 때 ~까르륵~ 소리가 나지 않는지 확인하십시오. 만약 소리가 나면 바퀴와 브레이크 케이블 연결부위의 조절나사를 시계 반대방향으로 1, 2회 돌려서 브레이크 케이블을 조절 하십시오. 일반 자전거의 브레이크 조절방법과 동일합니다.

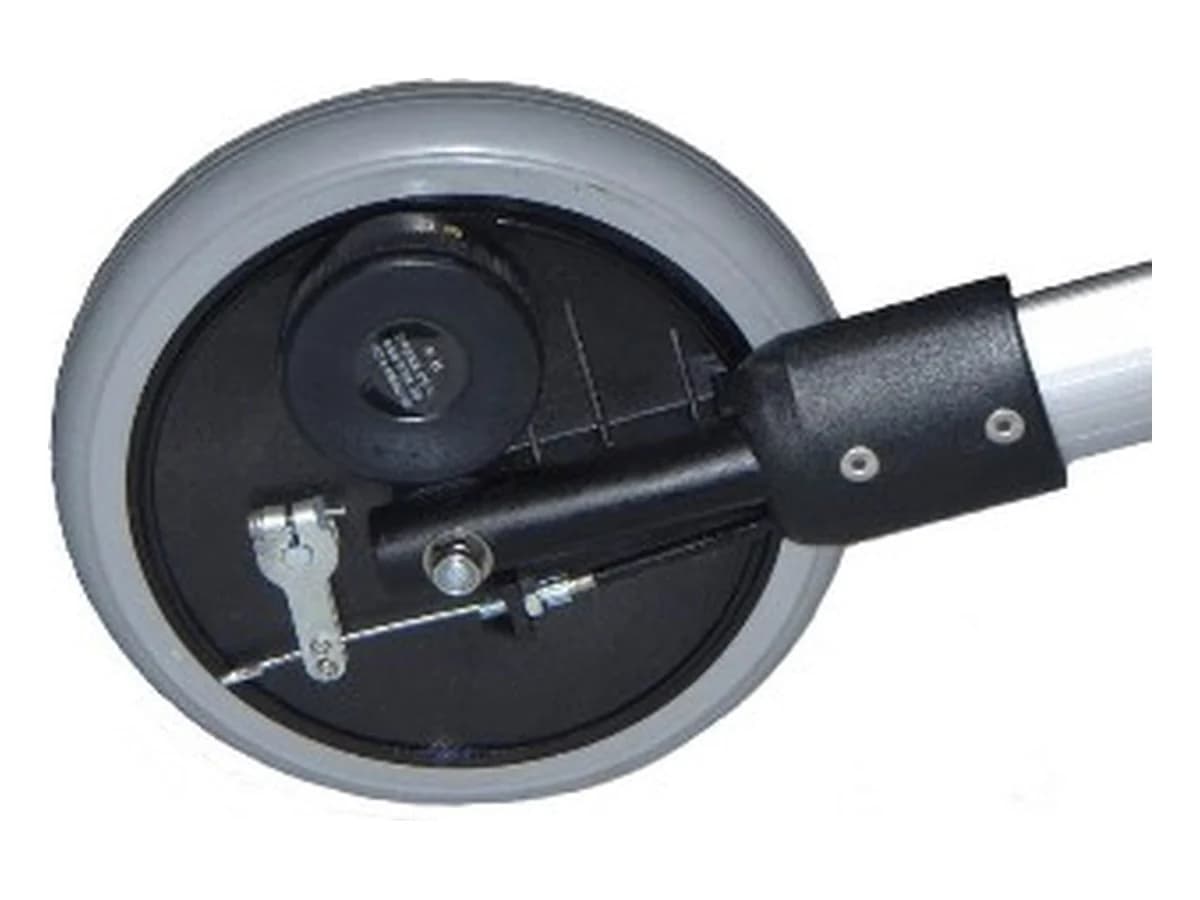

■ 좌 우 바퀴의 속도 조절 방법

좌우 바퀴의 속도조절 핸들은 사용자의 보행능력에 맞게 조절하고 반드시 좌우를 동일한 위치에 고정시킨 후 사용하십시오. 이때 손잡이에 무리한 힘을 가하지 말고 살짝 돌려서 '딱' 소리가 나는 위치에서 멈추십시오. '저속' 위치에서는 제동력이 크고 '고속' 위치에서는 제동력이 적으며 '중립' 위치에서는 제동력이 없고 후진방지 기능도 해제됩니다.

제품의 사양

제품명	보행차	원산지	한국
모델명	나이스워커4S	바퀴형식	4륜형
규격	W610×L715×H750~900mm	핸드브레이크방식	좌, 우 레버타입
재질	철, 스테인레스, 알미늄, 합성수지	자동속도제한방식	기계식 가버너
적정신장	150~180cm	주차브레이크방식	힌지핀 방식
최대사용체중	80kg	후진방지장치	원웨이베어링 방식
수납백	W240(300)×L240×H250mm	속도조절	저속, 중립, 고속(3단계)
수납백최대적재하중	10kg	몸체접이방식	좌우 접이식
제품중량	9.5kg	의자규격	W340(450)×L195×H555mm
