나이스워커 4SE

사용설명서

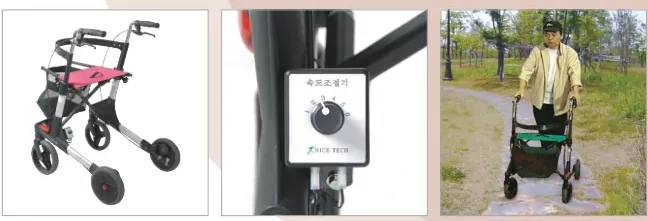

나이스텍 첨단 보행보조차 나이스워커 4SE(제품명 보행보조차, 모델명 나이스워커 4SE형) 제품사용설명서를 웹용으로 옮긴 내용입니다.

본 제품은 내리막 전자식 자동브레이크 기능과 오르막 후진속도저감기능을 갖춘 보행보조차로 노약자나 환자 또는 장애인 등 정상적인 보행에 지장이 있는 분의 보행을 돕기 위한 제품입니다. 사용 시 손잡이에 기대어 차체만이 앞으로 움직이지 않도록 유의하시고 본래 이외의 목적에 사용하거나 어린이들이 장난하지 않도록 주의하십시오.

사용상 안전 및 주의사항

1. 본 제품은 실외용으로 제작된 제품입니다. 실외 사용 시에는 실외 노면의 상태가 사용자의 안전과 직결되는 매우 중요한 사항으로 사용 전 반드시 노면의 상태를 미리 점검하여 본 제품의 바퀴가 빠지거나 걸리는 곳이 없는지 철저히 확인하십시오.
2. 바닥면에 계단 등 단차가 있거나 경사가 심한 곳, 미끄러운 곳에서는 사용하지 마십시오.
3. 사용 중 휴식이 필요한 경우에는 제품의 몸체 가운데 부분의 천으로 만들어진 좌석에 앉으실 수 있으며 이때는 반드시 좌우 주차브레이크를 작동시켜 주십시오. 또한 제품을 사용하지 않고 잠시 놓아둘 경우에도 주차브레이크를 작동시켜 주십시오. 바퀴가 움직이는 상태에서 주차브레이크를 절대 사용하지 마시고 무리한 힘을 가해 움직이려 하지 마십시오. 브레이크장치 파손의 원인이 됩니다.
4. 야간 사용 시의 안전을 위해 고휘도 반사테이프와 반사판 및 안전등이 부착되어 있습니다. 사용 시 이 부분들이 훼손되거나 가려지지 않도록 유의해 주십시오. 특히 안전등은 충격과 습기에 약하므로 파손되거나 물기에 젖지 않도록 유의하십시오.
5. 제품정격 및 사양에 표시된 최대사용체중과 수납백의 최대적재하중 이내에서 사용하십시오.
6. 제품의 운반 후에는 각종 부품들이 제자리에 잘 고정되어 있는지, 파손된 부품은 없는지, 각종 나사가 풀어진 곳은 없는지 확인 후 사용하십시오.
7. 장기간 사용하지 않을 때에는 직사광선과 비를 피할 수 있는 곳에 깨끗이 닦아 잘 보관하십시오.
8. 본 제품에 장착된 자동속도제한장치 및 브레이크 장치 등은 소모성 부품들로 구성되어 있습니다. 장기간 사용으로 부품의 마모가 일어나면 정상작동을 하지 않을 수 있으므로 이 경우 부품의 교환 등 적절한 조치를 하여 정상작동 확인 후 사용하십시오.

A/S 및 유의사항

1. 부품의 마모, 파손 등 A/S가 필요한 경우는 본 설명서 마지막 부분에 표기된 연락처로 전화 또는 인터넷으로 접수하여 주십시오. 제조결함에 따른 무상서비스 기간은 구입일로부터 1년이며 기타 사용자의 과실이거나 부품의 정상마모에 따른 서비스는 유료이며 그 기간은 구입일로부터 5년입니다.
2. 본 제품은 공산품품질관리법에 의한 자율안전확인신고를 필한 제품이며 생산물배상책임보험에 가입된 제품으로 소비자 피해보상을 받을 수 있는 제품입니다.
3. 본 제품은 발명특허, 디자인등록 등 공업소유권의 등록이 완료된 제품입니다. 무단복제로 인한 피해가 없도록 유의하십시오.
4. 사용 중 이상이나 의문이 있을 경우에는 즉시 구입처 또는 저희 나이스텍(전화 053-961-6568, 팩스 053-961-6569, 홈페이지 www.nicetech.net)으로 연락 주십시오.

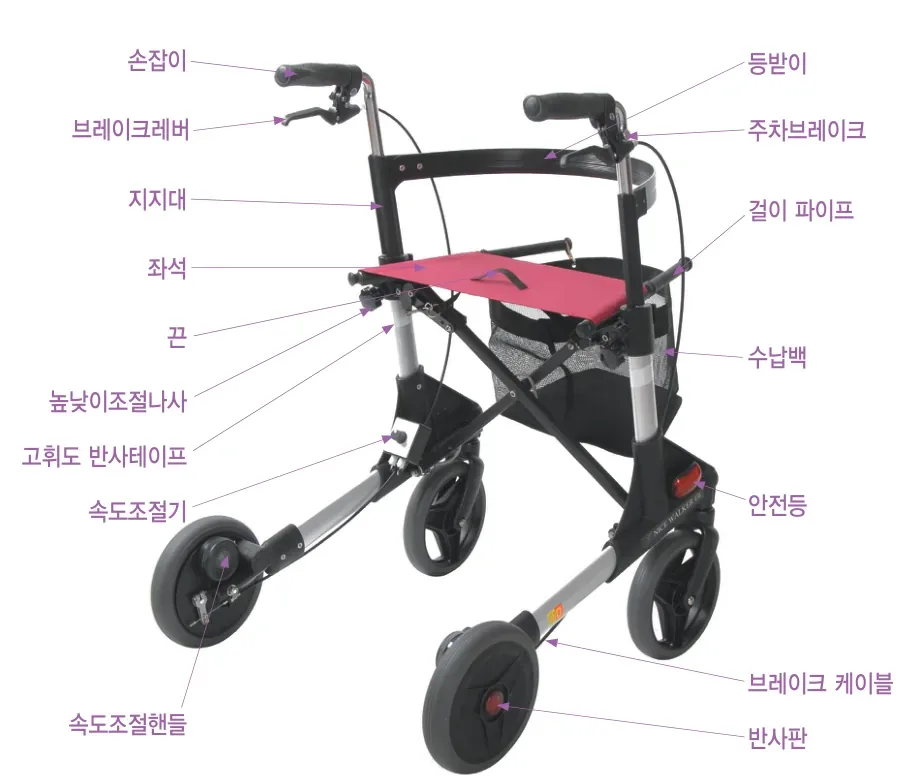

제품각부의 명칭

접은 모습

※ 제품의 성능향상을 위해 사전 예고 없이 사양이 일부 변경될 수 있습니다.

차체 펴는 법

사용 전 제품의 몸체부분을 좌우로 완전히 펼친 후 사용하십시오. 펼친 후 좌석의 좌우 지지대를 양손으로 살짝 누르면 짤깍 소리가 나면서 몸체가 완전히 펴집니다.

차체 접는 법

접어서 보관 시에는 좌석 중앙의 끈 부분을 위로 당기면 몸체가 접어지며 앞부분 바구니 쪽에 고정시키는 고정걸이가 설치되어 있습니다.

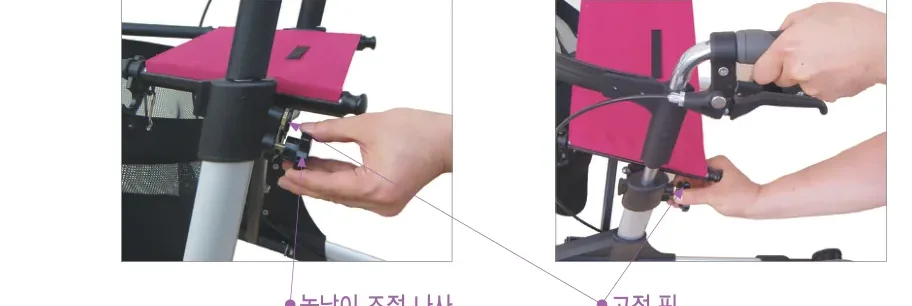

손잡이 높이 조절 방법

손잡이는 사용자의 신장에 맞게 높낮이를 조절하여 사용하십시오. 높낮이 조절 시에는 손잡이 아래쪽 파이프의 높낮이 조절 나사를 풀고 나사 위쪽 둥근 버턴 형태의 고정 핀을 살짝 당긴 상태에서 파이프를 올리거나 내려 짤깍 소리가 나는 부분에서 멈춘 후 다시 나사를 조이십시오. 높낮이 조정 후 손잡이가 움직이지 않게 나사를 꽉 죄고 좌우 손잡이의 높이가 동일한가 확인하십시오.

주차브레이크와 핸드브레이크

주차브레이크는 좌우 손잡이 앞쪽의 동그란 버튼을 누르면 작동되고 브레이크레버의 손잡이를 살짝 잡으면 해제됩니다. 핸드 브레이크는 브레이크레버를 살짝 잡으면 작동됩니다.

브레이크유격 조절 방법

브레이크는 잘 작동되는지, 브레이크레버의 유격은 적절한지 확인하고 속도조절핸들이 중립상태에서 브레이크 레버를 작동시키지 않고 바퀴를 굴렸을 때 ~까르륵~ 소리가 나지 않는지 확인하십시오. 만약 소리가 나면 바퀴와 브레이크 케이블 연결부위의 브레이크 조절나사를 시계 반대방향으로 1, 2회 돌려서 브레이크 케이블을 조절하십시오. 일반 자전거의 브레이크 조절방법과 동일합니다.

방향 조절 잠금장치

앞바퀴 윗부분에 장착되어있는 방향 고정 핀을 직진 쪽으로 돌리면 바퀴방향을 직진방향으로 고정시킬 수 있으며 고정 핀을 회전 쪽으로 돌리면 이 기능이 해제됩니다.

좌우 바퀴의 속도 조절 방법

좌우 바퀴의 속도조절 핸들은 사용자의 보행능력에 맞게 조절하고 반드시 좌우를 동일한 위치에 고정시킨 후 사용하십시오. 이때 손잡이에 무리한 힘을 가하지 말고 살짝 돌려서 '딱' 소리가 나는 위치에서 멈추십시오.

'저속' 위치에서는 전자식 자동브레이크장치가 작동되며 '중립' 위치에서는 자동속도제한 기능 및 후진 속도저감 기능이 해제됩니다. 또한 '저속' 위치에서는 바퀴 내부의 기어장치가 작동되므로 약간의 소음이 발생됩니다.

전자식 자동브레이크 장치는 급격하게 미는 힘 또는 내리막에서 발생되는 가속도로 인해 보행보조차의 속도가 급격히 증가됨을 방지하며 오르막 경사로에서 멈출 경우 갑자기 뒤로 밀리는 현상을 저감시켜 안전사고를 미연에 방지할 수 있는 최첨단 장치입니다. 좌우바퀴의 속도조절 핸들을 '저속'에 위치시키고 전면 좌측 하단에 위치한 속도조절기로 사용자의 보행능력에 맞는 위치에 맞추어 사용하십시오. 후진하는 경우에는 제품을 움직여도 안전등은 점등되지 않습니다.

속도조절기

속도조절핸들을 '저속'에 위치시키면 속도조절기가 작동되며 '중립'에 위치시키면 속도조절기가 작동되지 않습니다.

• • 1~6단 : 시계방향으로 돌려 높은 단에 위치시키면 더 빨리 움직일 수 있습니다. 이 상태에서는 몸체가 움직이면 안전등이 점등됩니다.

제품의 사양

제품명	보행보조차	원산지	한국
모델명	나이스워커 4SE	바퀴형식	4륜형
규격	W610 × L715 × H750~900mm	핸드브레이크방식	좌, 우 레버타입
재질	철, 스테인레스, 알미늄, 합성수지	자동속도제한방식	전자식(발전제동)
적정신장	150~180cm	주차브레이크방식	힌지핀 방식
최대사용체중	80kg	후진저감장치	전자식(발전제동)
수납백	W240(300) × L240 × H250mm	속도조절	중립, 저속(6단계)
수납백최대적재하중	10kg	몸체접이방식	좌우 접이식
제품중량	9.5kg	안전등	LED방식

제품보증서

나이스텍 · 경상북도 경산시 삼풍동 300번지 경북테크노파크 글로벌벤처동 2102호 · TEL 053-961-6568 · FAX 053-961-6569 · HOMEPAGE www.nicetech.net
