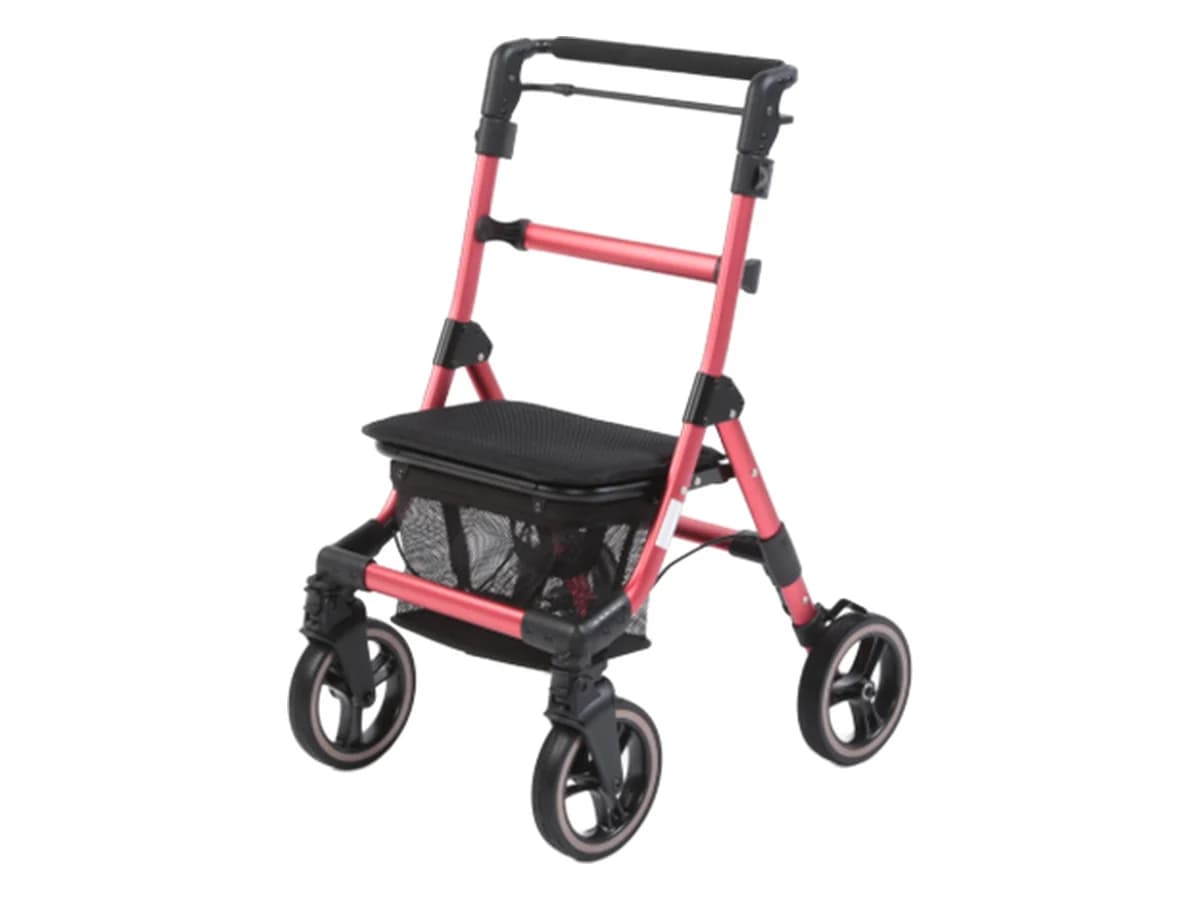

E:CHA(이차)

사용설명서

(주)올비트앤(ORBITN) 고령자용 보행보조차 E:CHA(이차) 취급설명서를 웹용으로 옮긴 내용입니다.

제품 사양

품명	E:CHA	의자크기 / 높이	390 * 260 * 430
차체크기	540 * 600 * 850~990	바구니(분리가능형)	330 * 220 * 220
보관크기	540 * 320 * 930	사용자 최대 몸무게	150kg
높이조절	850~990	차체무게	6.3kg
색상	Silver, Red	적재중량	10kg
바퀴직경	8"	주요부품	Aluminium, PA, PP

(단위 : mm) · 100% 국내 개발 및 제조

품명	고령자용보행보조차
종류	일체식
모델명	E:cha(이차)
제조년월	별도표기
제조국명	대한민국
제조자명	(주)올비트앤

각부 명칭

사용상 주의

• • 본 제품의 최대사용 체중(100kg)을 지켜 주시기 바랍니다.
• • 사용 전의 각 부분을 점검하고, 특히 핸드브레이크의 성능에 대해서 충분히 확인해서 사용하십시오.
• • 단차나 도랑이 있는 곳에서의 사용은 충분히 주의하십시오.
• • 교통이 번잡한 곳, 혼잡한 곳 및 야간에서의 사용은 충분히 주의하십시오.
• • 핸들에 기대어 차체만이 앞으로 움직이지 않도록 주의하십시오.
• • 주차 브레이크 잠김 상태에서 운행 시 바퀴에 손상을 줄 수 있습니다.
• • 경사로 및 내리막길은 핸드 브레이크를 조절하면서 운행하십시오.
• • 보관 시에는 바구니의 내용물을 비운 상태로 보관하십시오.

조절, 접이 등의 방법 또는 주의사항

• • 무리한 힘을 주어 조작하면 고장의 원인이 됩니다.
• • 높이조절, 차체 접이 시 신체 일부분이 끼이지 않도록 충분히 주의를 기울여 주십시오.
• • 차체의 높이조절은 좌우 동일한 높이에서 높이조절 클러치의 덮개가 확실히 닫히고 핸들이 잘 고정되어 있는지 확인 후 사용하십시오.
• • 바구니에 짐을 넣어둔 채 차체를 접지 마십시오.
• • 차체를 접은 후 의자에 앉거나 하중을 가하지 마십시오.

차체 높이조절

• • 핸들 양쪽 높이조절 클러치의 덮개를 각각 열어줍니다.
• • 핸들의 좌우측 끝을 잡고 동시에 위로 당기거나 아래로 밀어 원하는 높이에 맞춥니다.
• • 원하는 높이를 맞추고 높이조절 클러치의 덮개를 딸깍 소리가 나도록 닫습니다.

조향장치

• • 차체의 앞 바퀴(전륜)는 360도 회전합니다.
• • 조향 장치를 손가락으로 올리거나 내려서 상하조정합니다.
• • 상하조정부품을 가장 위쪽으로 밀어올리면 앞 바퀴가 회전하지 않습니다. (0도 고정, 직진용)
• • 상하조정부품을 아래방향으로 한 단계 내리면 90도 회전, 가장 아래로 밀어 내리면 바퀴가 360도 회전합니다.

바구니 사용방법

• • 바구니의 최대 적재량(10Kg) 이상의 짐을 싣지 마십시오.
• • 바구니에 영유아를 싣거나, 의자 위에 사람을 태운 채 이동하지 마십시오.

핸드 브레이크

그림과 같이 위쪽으로 당겨서 작동시킵니다.

주차 브레이크

양손으로 브레이크바 양끝을 아래 방향으로 누르면 딸깍하는 소리가 나면서 고정됩니다. 바퀴가 움직이지 않는지 확인합니다.

주차용 브레이크 및 핸들 브레이크 조작방법

• • 핸드브레이크를 잡거나 주차 브레이크를 작동시킨 상태에서 보행하지 마십시오.
• • 주차브레이크를 작동시키고 뒷바퀴가 움직이지 않는 것을 확인하십시오.

차체 접기와 펼치기

• • 좌측 그림과 같이 의자프레임(주황색 원형 표시 위치)을 잡고 위쪽으로 들어올립니다.
• • 앞바퀴가 뒷바퀴 쪽으로 이동하며 차체가 접힙니다. (우측 사진 참고)
• • 접혀진 차체는 자체적으로 세워집니다.
• • 우측 사진과 같이 세워진 의자 프레임을 아래쪽 방향으로 내려 누릅니다. 앞바퀴가 뒷바퀴에서 멀어지면서 차체가 펼쳐집니다.

의자 사용방법

• • 의자에 앉을 때는 반드시 주차 브레이크를 작동시켜 뒷바퀴가 고정되어 있음을 확인하고 천천히 앉으십시오.
• • 의자를 발판으로 사용하지 마십시오.
• • 앉을 때 몸의 중심을 과도하게 등받이 쪽 혹은 좌·우로 향하게 하면 중심을 잃으실 수 있으니 주의하십시오.
• • 의자에서 일어설 때에는 차체가 움직이지 않는지 확인한 후 천천히 일어나십시오.
• • 경사진 면에서는 사용하지 마십시오.

제품 품질 보증서
