EXCT-01R

사용설명서

미쿠니알케이정밀(주) 실버카 exicart EXCT-01R 취급설명서를 웹용으로 옮긴 내용입니다.

저희 엑시카트를 구매해주셔서 감사합니다. 취급설명서를 읽어주시고 바르고 안전하게 사용해주시길 바랍니다. 이 취급설명서를 반드시 읽어주시고, 잘 보관해 주시기 바랍니다.

안전상의 주의점

사용하시기 전에, 안전상의 주의점을 잘 읽으시고 바르게 사용하여 주십시오. 또한, 다 읽으신 후에는 잘 보관하여 주십시오. 이곳에 적혀진 주의사항은, 제품을 올바르게 사용하여 고객 본인이나 타인에게 일어날 위험이나 피해를 미연에 방지하기 위한 내용 입니다.

또한, 주의사항은 위험이나 피해의 크기와 위급한 정도를 명시하기 위해, 잘못된 취급 시 발생할 것으로 예상되는 내용을 「경고」·「주의」의 2종류로 구분하고 있습니다. 어느쪽도 안전에 관련된 중요한 내용이므로 반드시 지켜주시기 바랍니다.

사양

제품명칭	EXCT-01R
형식	EXCT-01R
프레임 중량	약 7.2kg
캐리어백 중량	약 2kg
최대 사용자 체중	100kg까지
좌석 높이	44cm
캐리백 용량	약 17L (5kg까지)
주요 기능	수동 브레이크, 주차용 브레이크, 접이식 좌석, 탈착가능 캐리백 부속, 캐스터(직경 16.5cm, 고정·좌우 30도·360도)
프레임 재질	알루미늄, 철, 스테인레스, 플라스틱
캐리백 재질	폴리에스테르, 알루미늄, 철, 플라스틱
프레임 치수	약 폭 54cm × 길이 64cm × 높이 89cm~95cm (핸들 높이 5단조절)
프레임을 접었을 때의 치수	약 폭 54cm × 길이 38cm × 높이 74cm
캐리어백 치수	약 폭 30cm × 길이 20cm × 높이 48cm / 신축 손잡이 높이 : 약 77cm~88cm (높이 3단조절)
보증기간	구매일로부터 1년

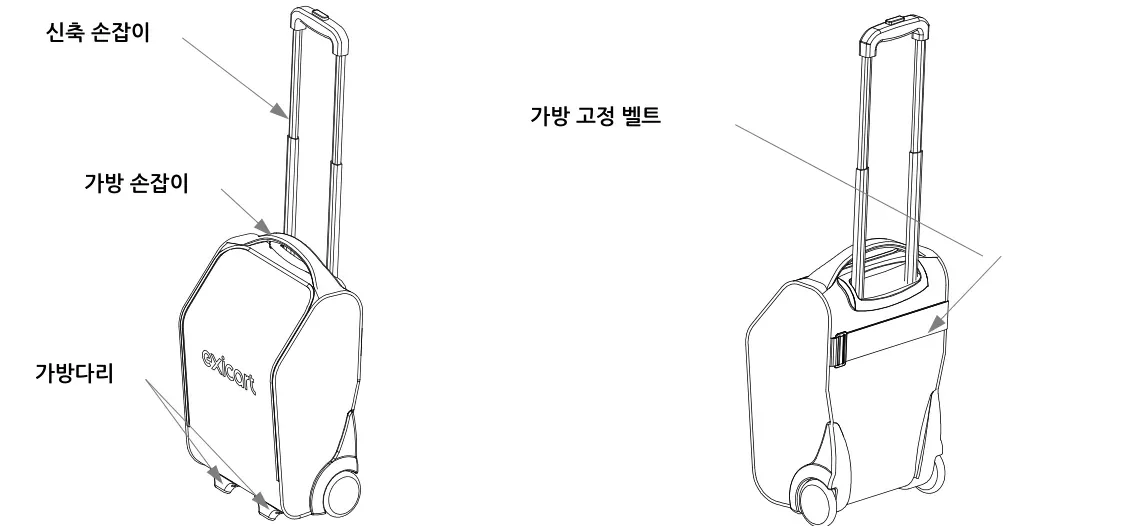

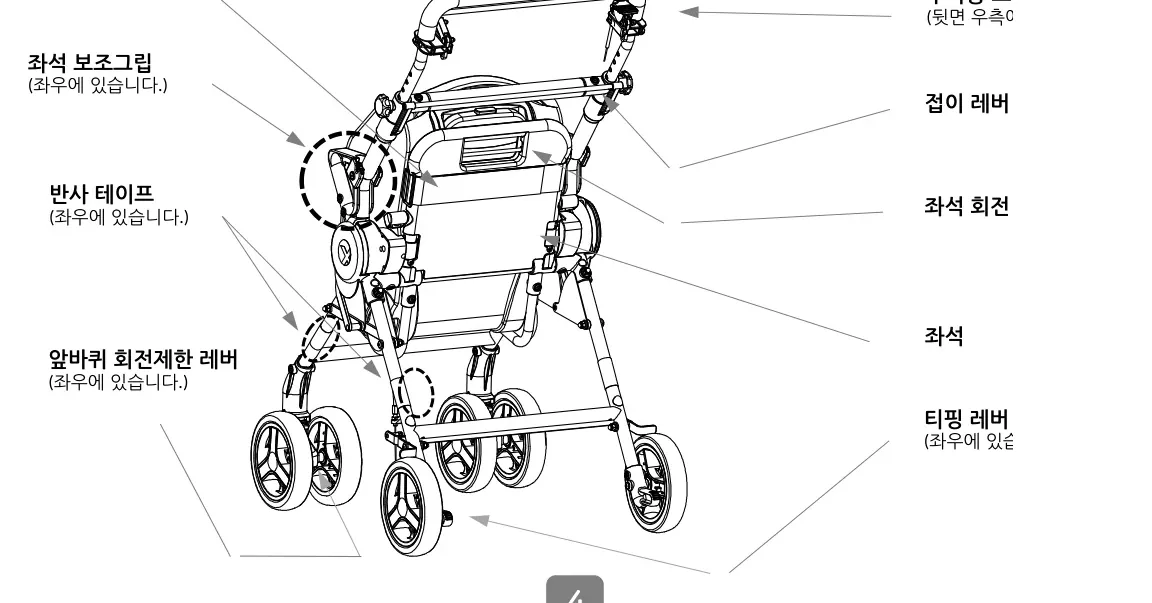

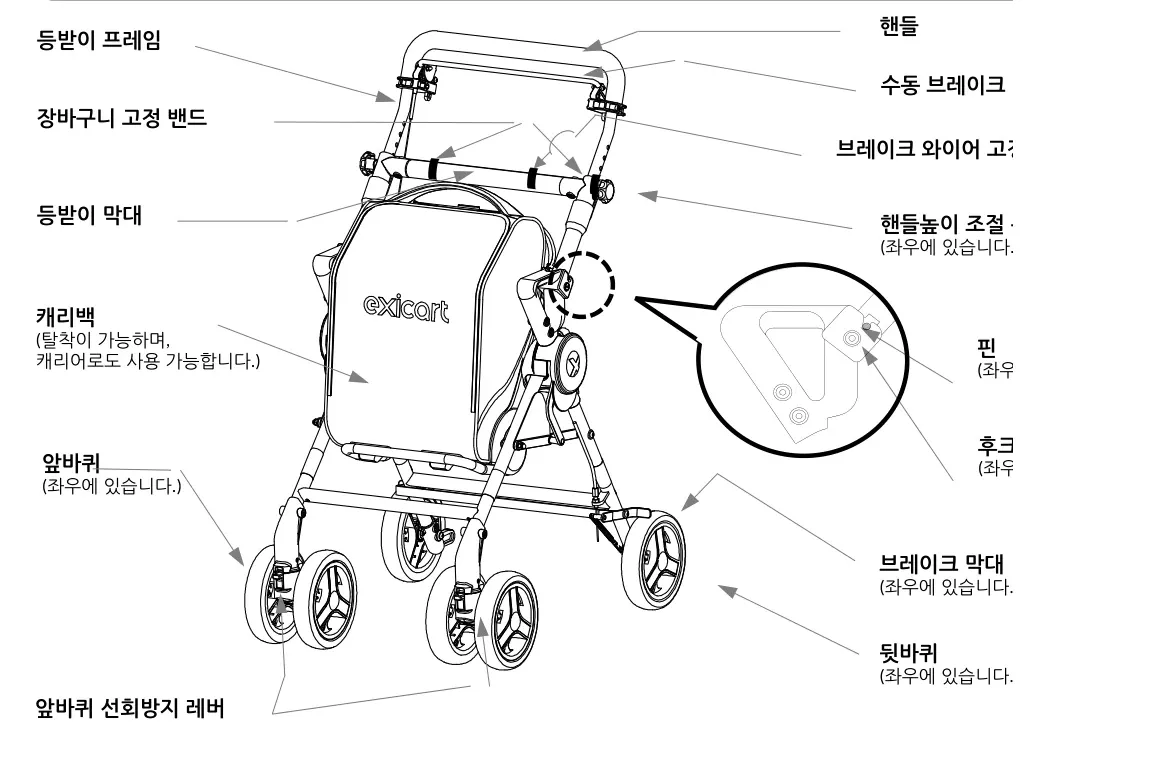

각 부위의 명칭

엑시카트를 펼칠 때

1. 한쪽손으로 좌석 보조그립을 받쳐서 안정시킵니다. 반대편 손으로 핸들을 잡습니다.
2. 핸들을 들어올려서, 「딸깍」하고 올릴 때까지 당겨올립니다.

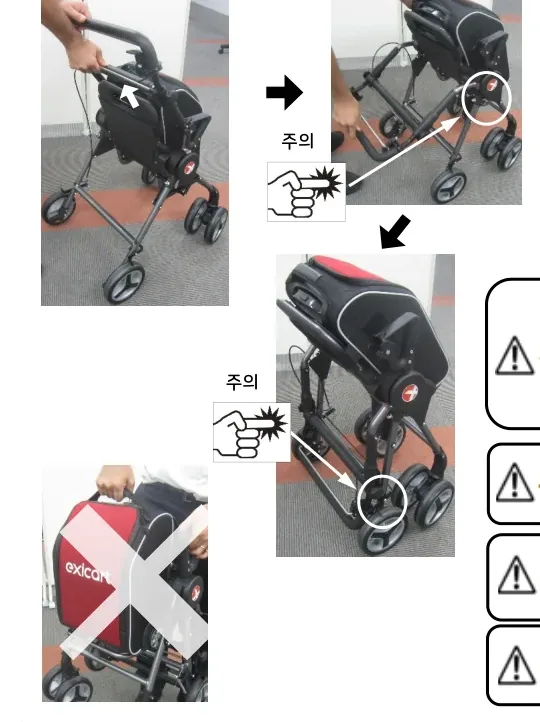

엑시카트를 접을 때

1. 주차용 브레이크를 겁니다.
2. 한손으로 핸들을 받쳐서 안정시킵니다. 반대편 손으로 접이레버의 중앙을 당겨서 올립니다.
3. 후크에서 핀이 분리 된 것을 확인합니다. (좌우 모두 확인합니다.)
4. 핸들을 천천히 가장 아래까지 내립니다.

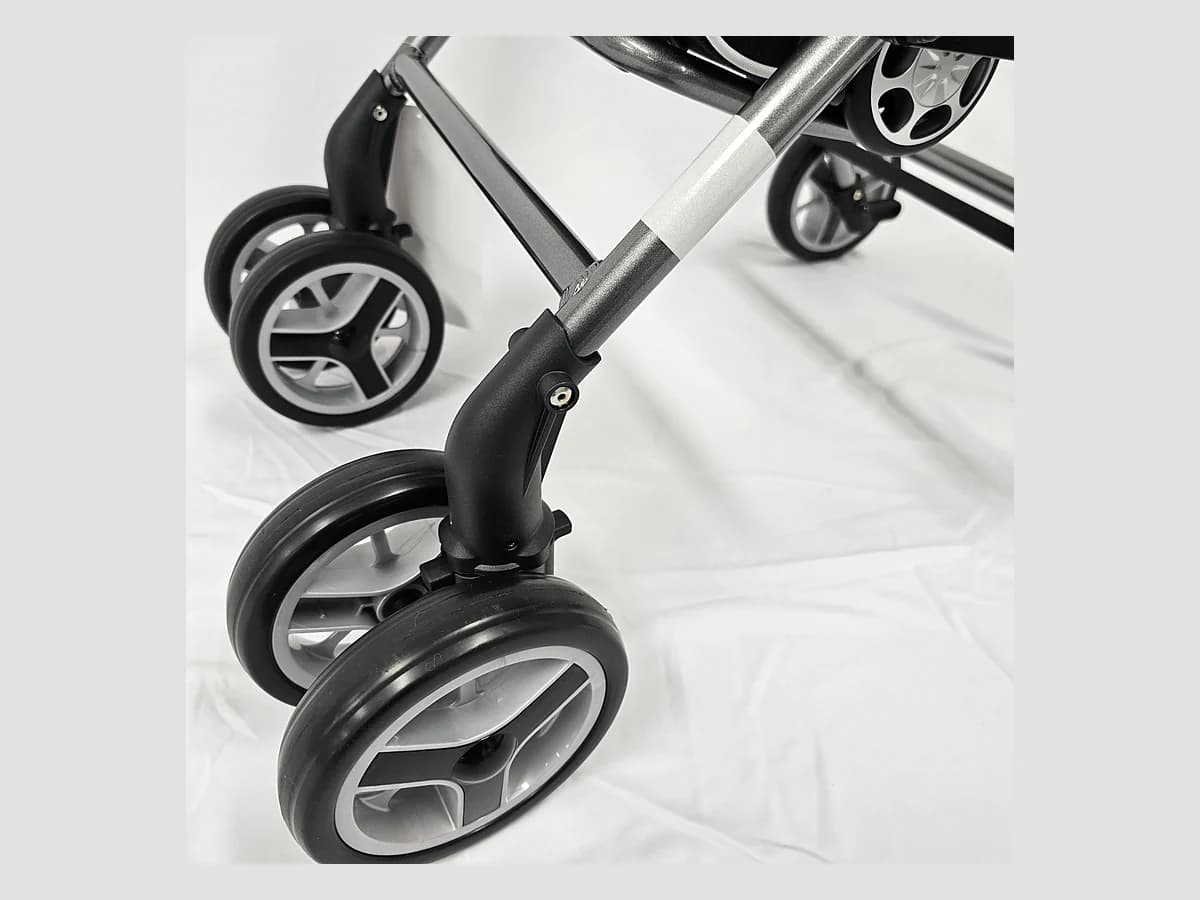

앞바퀴 조작

【앞바퀴의 선회를 방지한다】

1. 앞바퀴를 좌측 사진과 같이 앞을 향하게 합니다.
2. 선회방지 레버를 「딸깍」하고 올릴 때까지 들어올립니다.

• ※ 앞바퀴가 좌우로 선회하지 않게 되어 직진 가능하게 됩니다.
• ※ 레버를 내리면 해제됩니다.

【앞바퀴의 선회를 제한한다】

1. 앞바퀴를 왼쪽 사진과 같이 앞을 향하게 합니다.
2. 선회제한 레버를 「딸깍」하고 올릴 때까지 들어올립니다.

• ※ 좌우 선회가 제한되어 직진에 대해 좌우 30도 범위에서만 선회합니다.
• ※ 레버를 내리면 해제됩니다.

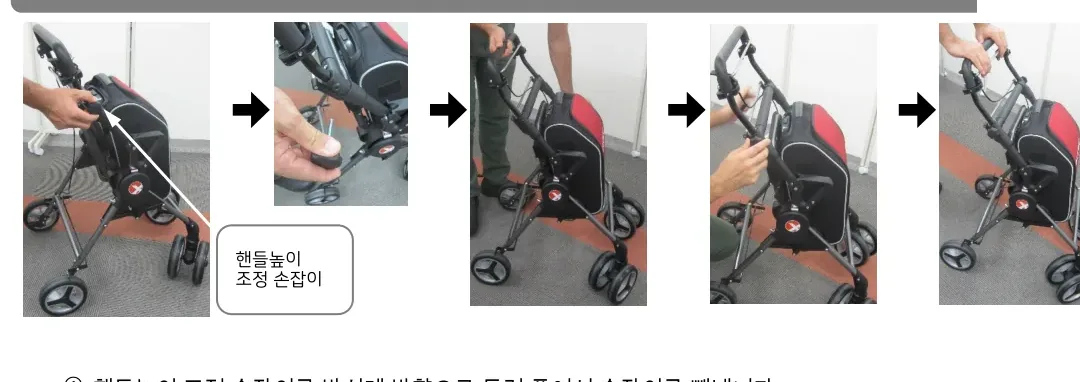

핸들높이 조정

1. 핸들높이 조정 손잡이를 반시계 방향으로 돌려 풀어서 손잡이를 빼냅니다. (좌우 모두 실시합니다.)
2. 핸들 높이를 조절하여 적절한 위치에서 손잡이를 꽂아넣고 조입니다. (좌우 모두 실시합니다.) 핸들 높이는 5단계로 조정 가능합니다. 손잡이를 조일 때는 핸들의 조정구멍에 확실히 통과된 것을 확인하여 주십시오.
3. 좌우 양측의 손잡이를 확실히 조이고 핸들을 들어올려 빠지지 않는 것을 확인합니다. 마지막으로 핸들의 높이가 적절한지 확인합니다.

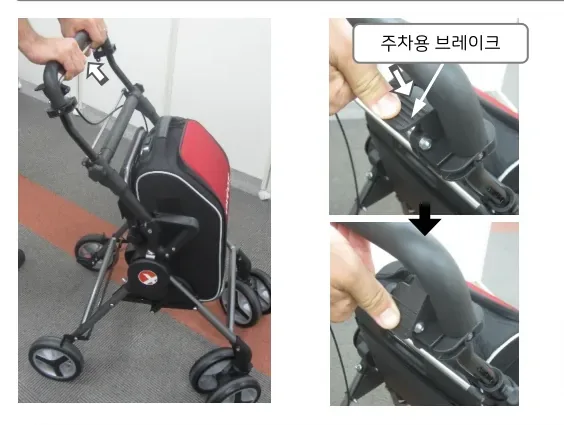

수동 브레이크 · 주차용 브레이크 조작

1. 수동 브레이크는 레버를 쥐고 위로 들어올리면 브레이크를 겁니다. 손을 떼면 브레이크가 해제됩니다.
2. 주차용 브레이크를 아래로 누르면 주차 브레이크가 걸립니다. (뒷바퀴의 좌우 양쪽에 브레이크가 걸립니다.) 주차용 브레이크를 위로 들어올리면 해제됩니다.

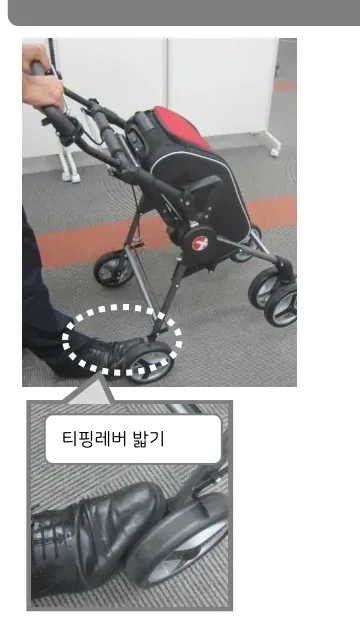

단차 넘어가기

1. 티핑 레버를 밟고 수동 브레이크를 건 상태로 핸들을 당깁니다.
2. 앞바퀴를 들어올리고 수동 브레이크를 풀어 전진합니다.
3. 앞바퀴를 단차의 위에 얹어 전진하고, 수동 브레이크를 걸고 핸들을 위로 들어올려서 뒷바퀴를 단차의 위에 얹습니다.

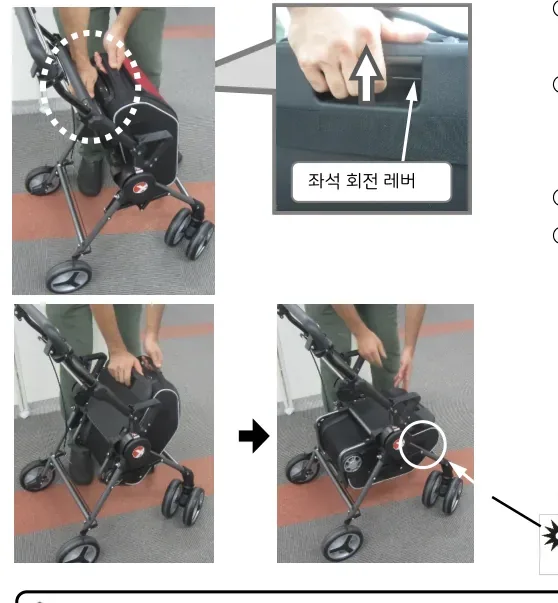

좌석에 앉기

1. 주차용 브레이크를 걸고, 가방 손잡이를 잡습니다.
2. 반대편 손으로 좌석 회전 레버를 잡고 화살표 방향으로 당겨 올립니다. (좌석 회전 잠금이 해제됩니다.)
3. 천천히 회전시켜 좌석을 수평으로 만듭니다.
4. 엑시카트 앞에 좌석면을 등지고 서서, 양쪽의 좌석 보조그립에 손을 얹고 몸을 지탱하면서 천천히 좌석에 앉습니다.

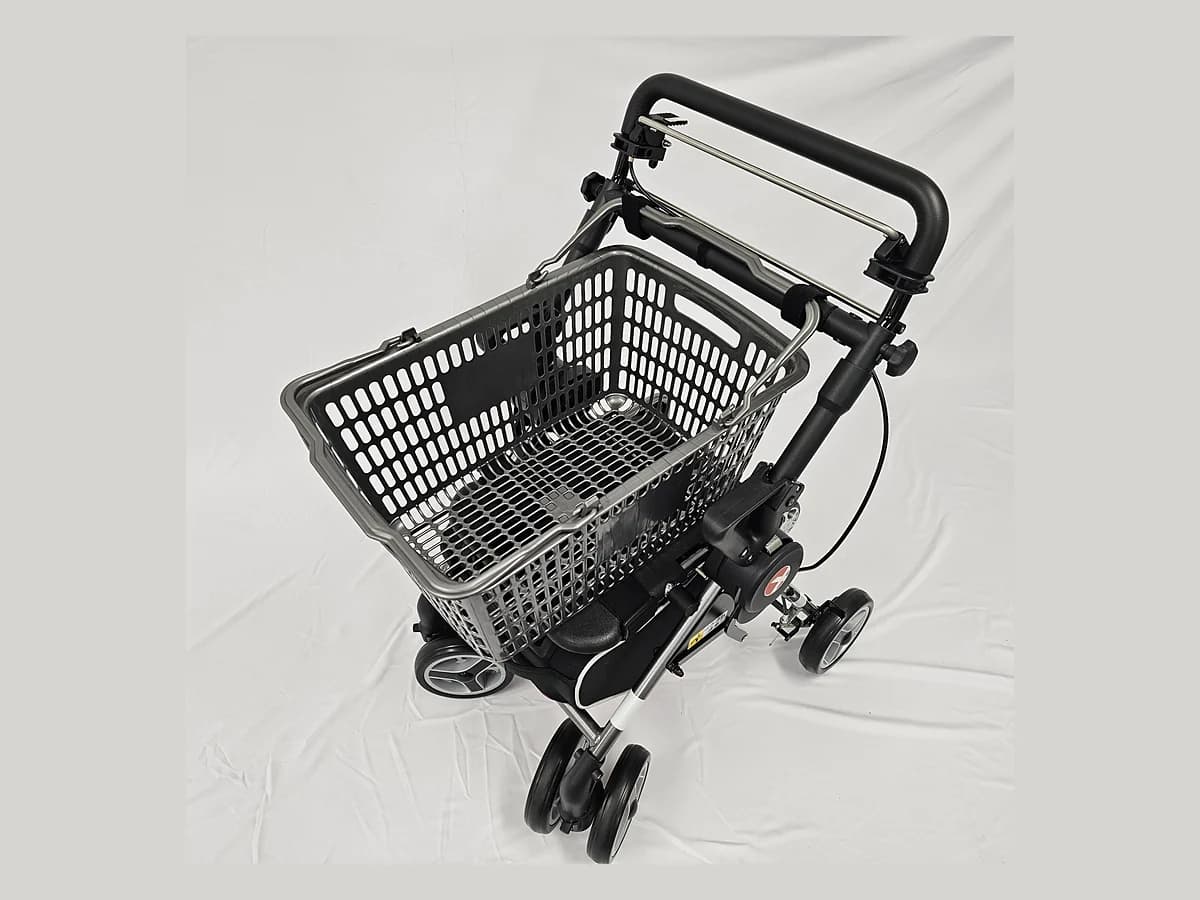

장바구니 얹기

※ 장바구니는 부속되어 있지 않습니다. 외출 시에 점포 전용의 장바구니를 사용하여 주십시오.

1. 앞 항의 「좌석에 앉기」에 따라, 좌석을 수평으로 만듭니다.
2. 좌석에 장바구니를 얹습니다.
3. 장바구니 고정밴드로 장바구니와 등받이 막대를 고정시킵니다. 좌우 양쪽의 두 곳을 고정합니다.
4. 장바구니 고정밴드를 풀 때에는, 장바구니를 떨어트리지 않도록 주의하여 주십시오.

캐리백 분리하기

1. 가방 고정벨트를 떼어내어 벨트를 느슨하게 합니다.
2. 가방 손잡이를 잡고, 끌어올려서 뺍니다.
3. 가방 고정벨트를 당겨서 팽팽하게 만들어 측면의 벨크로에 고정시킵니다.

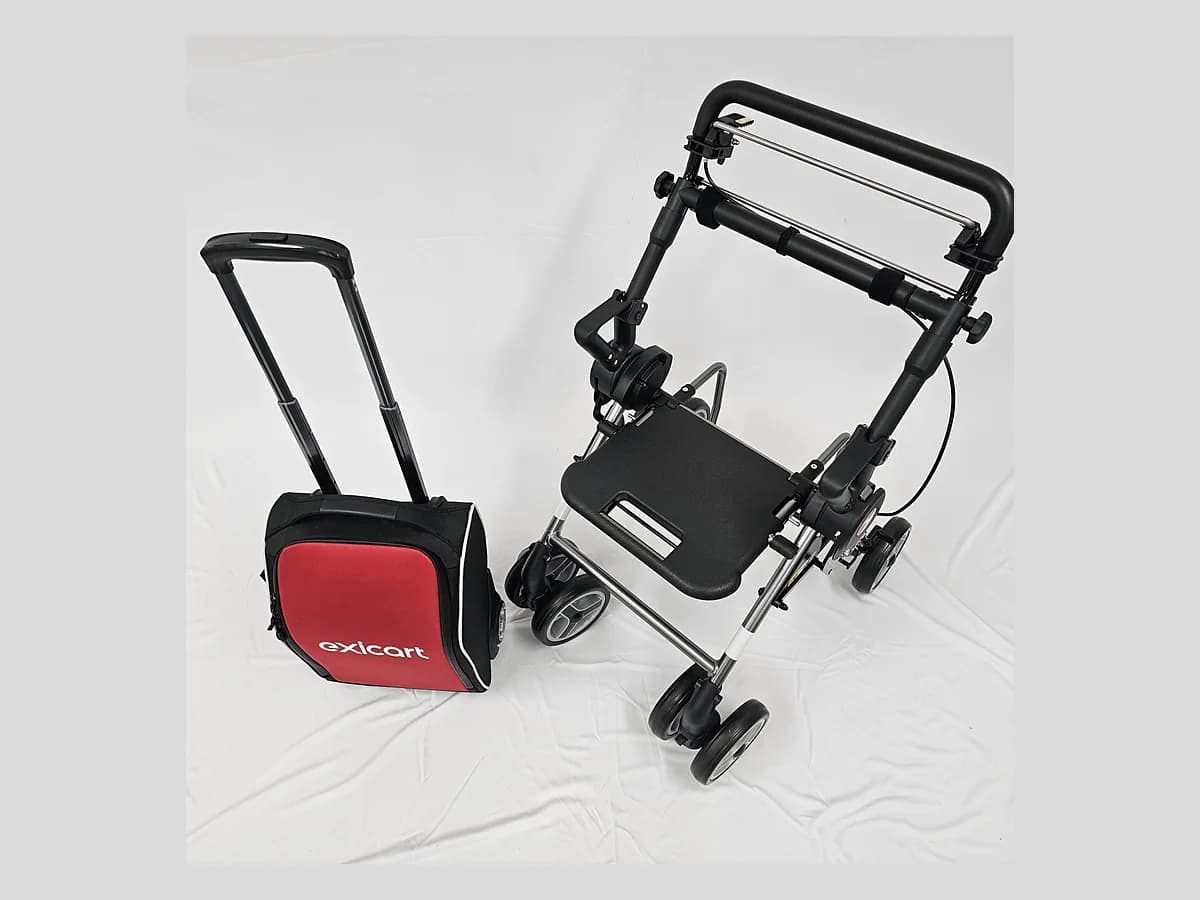

캐리백 사용

단독으로 사용이 가능합니다.

캐리백 장착하기

1. 신축 손잡이를 수납합니다.
2. 가방 고정벨트를 떼고 벨트를 폅니다.
3. 좌석 뒤쪽에 맞춰서 캐리백을 사진의 방향대로 내립니다.

4. 풀은 가방 고정벨트를 좌석에 감듯이 통과시킵니다.
5. 캐리백 바닥면에 있는 2개의 가방다리를 사진과 같이 프레임 안쪽에 넣습니다.

6. 가방 고정벨트를 강하게 당겨서 확실하게 벨트를 팽팽하게 만들고 벨크로로 겹쳐서 고정시킵니다.
7. 가방 고정벨트가 좌석의 오목한 부분에 확실히 고정되어 있는 것을 확인합니다.

손질하기

1. 사용하신 후에는 마른 천으로 흙, 모래 등의 오염물을 제거해 주십시오. 고장의 원인이 될 수 있습니다.
2. 산성, 염기성 세제나, 신너, 벤젠 등의 휘발성 용제는 사용하지 말아 주십시오. 열화, 변색의 원인이 될 수 있습니다.
3. 정기적으로 각 부분의 파손, 풀어짐, 마모가 없는가 확인하여 주십시오.

보관상의 주의점

1. 장시간 사용하지 않을 경우에는 고온다습한 장소를 피하고 직사광선이 닿지 않는 장소에 보관하여 주십시오. 열화, 변색의 원인이 될 수 있습니다.
2. 실외에서의 보관은 삼가 주십시오. 열화, 변색의 원인이 될 수 있습니다. (비를 맞게 방치하지 말아 주십시오.)
3. 자동차 내부 등 70℃를 넘을 가능성이 있는 장소에는 보관하지 말아 주십시오.

보안상의 주의점

1. 비상구나 소화기, 소화전 등의 앞에는 방치하지 말아 주십시오.
2. 구입하신 판매점, 당사의 서비스직원 이외의 분해는 삼가 주십시오.
3. 유아나 어린아이의 손이 닿는 곳에 방치하지 말아 주십시오.

폐기

거주하고 계신 지자체의 지시에 따라 처분, 폐기하여 주십시오.

보증기준

■ 제품수리 접수 시 아래의 사항을 확인하여 주시기 바랍니다.

위 내용을 확인하신 후, 제품을 구매하신 판매점 또는 수입사에 문의하여 주시기 바랍니다.

KC 인증 제품 / 일본 SG마크 인증 제품

수입사 : 미쿠니알케이정밀 주식회사 · (우)22830 인천광역시 서구 백범로 603번길 4 · TEL 032-578-5501 · FAX 032-578-5505 · 영업시간 9:00~12:00, 13:00~17:00 (토·일·공휴일 제외)

제조사 : 주식회사 미쿠니 LIFE & AUTO
