MARK-2DP

사용설명서

미키코리아(주) MARK-2DP 휠체어 사용설명서(2019.08.01)를 웹용으로 옮긴 내용입니다. 이 설명서는 미키코리아(주)의 여러 수동휠체어 모델(MIRAGE·MADE·Jr-2·MSA·POCKET·M-2·D 시리즈 등, MARK-2DP 포함)에 공통으로 적용됩니다. 본서의 내용은 제품 개선에 필요 시 개정·변경될 수 있습니다.

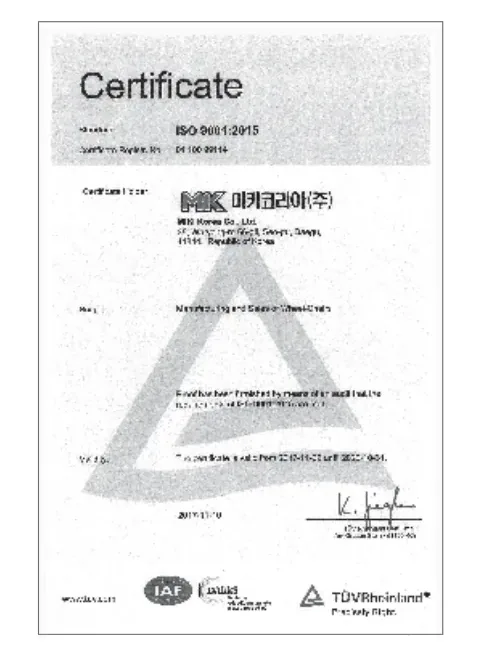

ISO 9001(TÜV) 품질인증을 획득한 미키코리아(주)의 휠체어는 국제수준의 품질입니다.

※ 미키코리아(주) 전 제품은 의료기기 품목신고가 완료된 제품입니다.

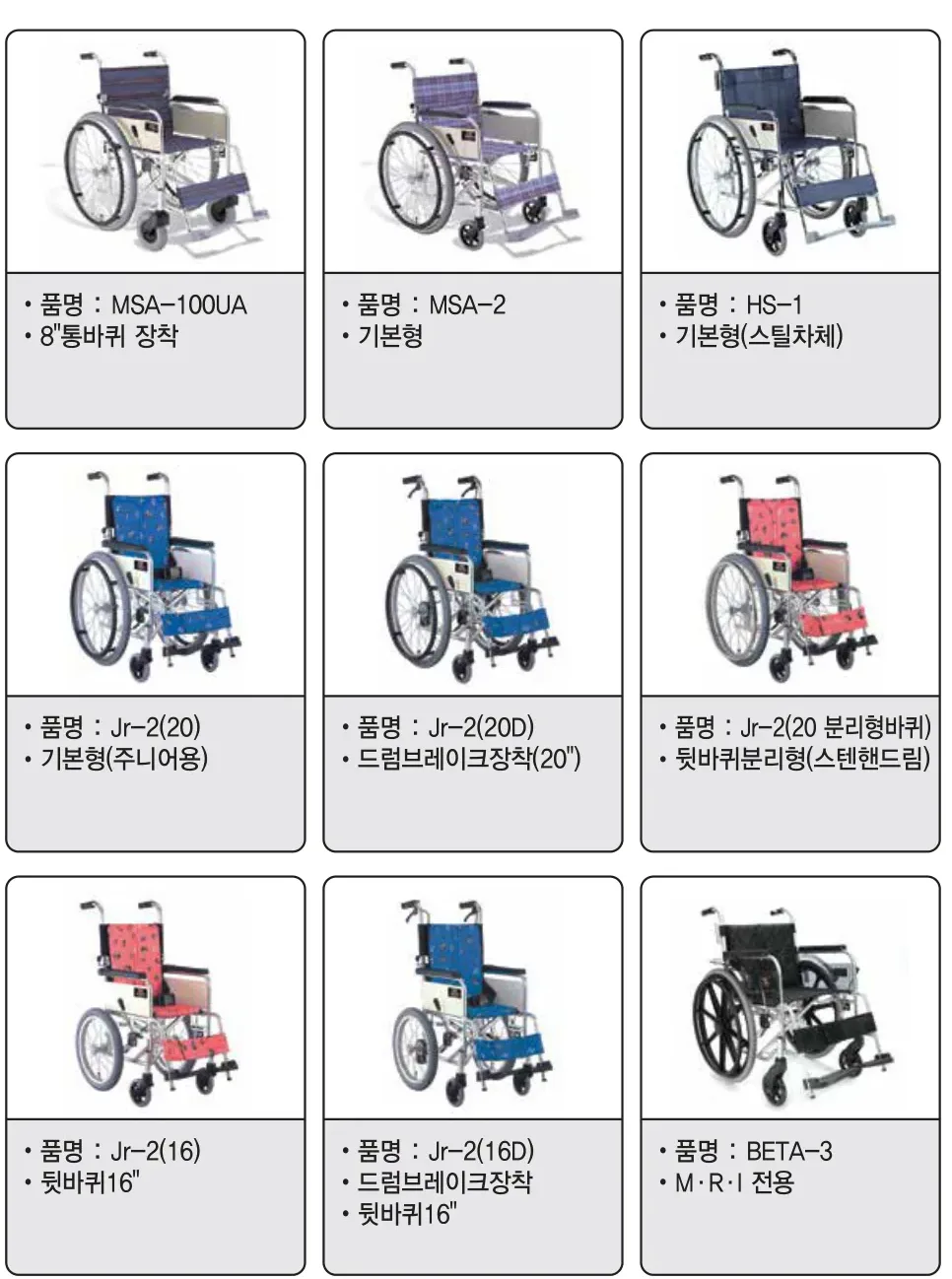

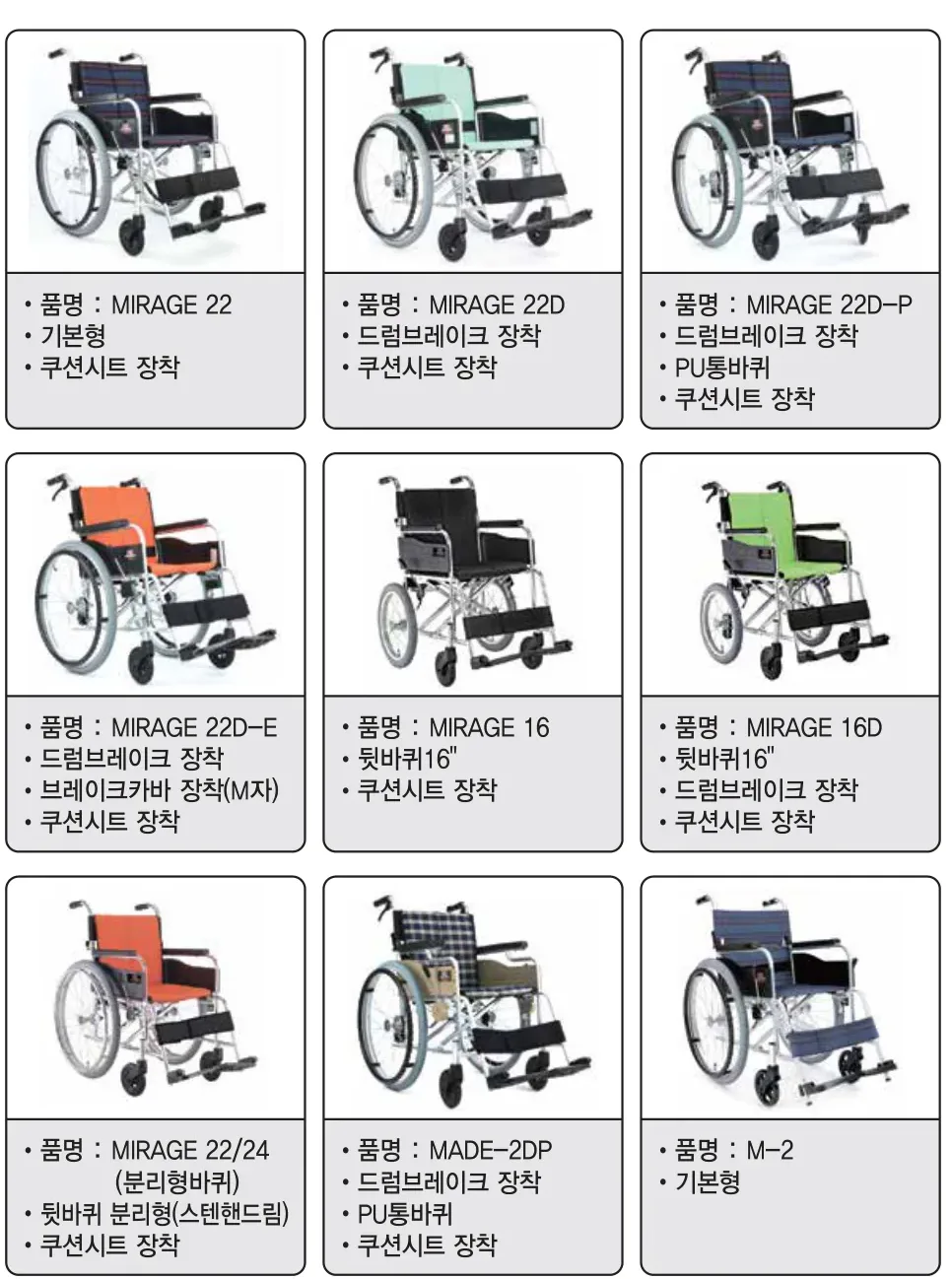

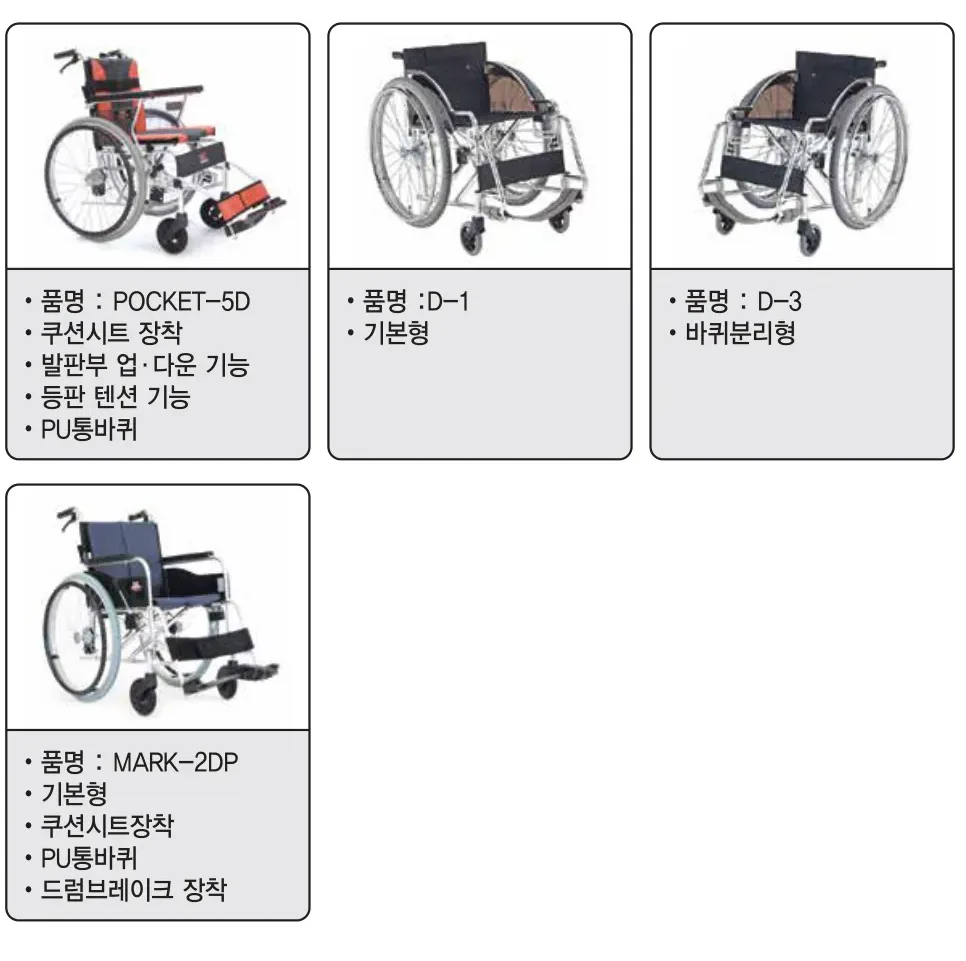

1. 해당 제품 사진

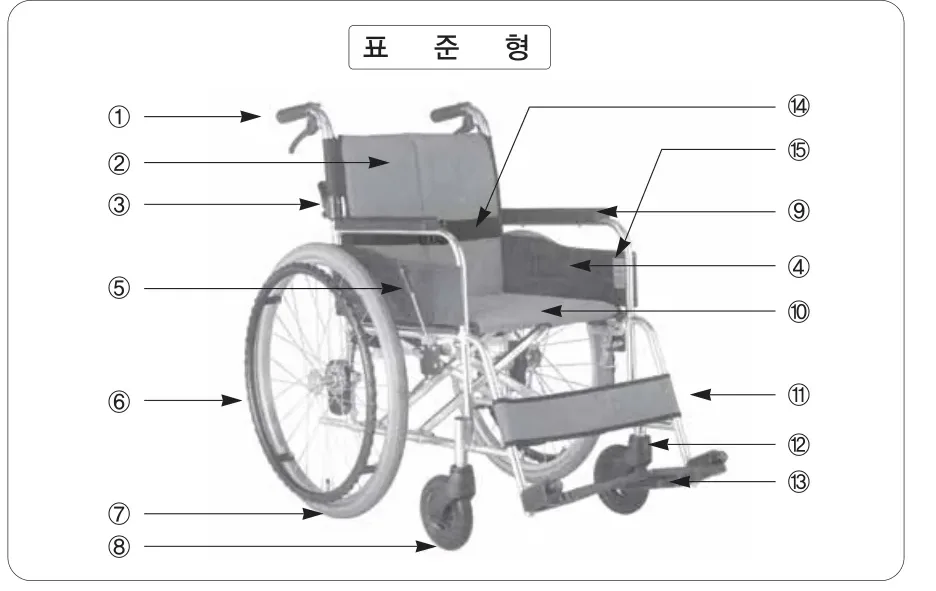

2. 제품의 구성

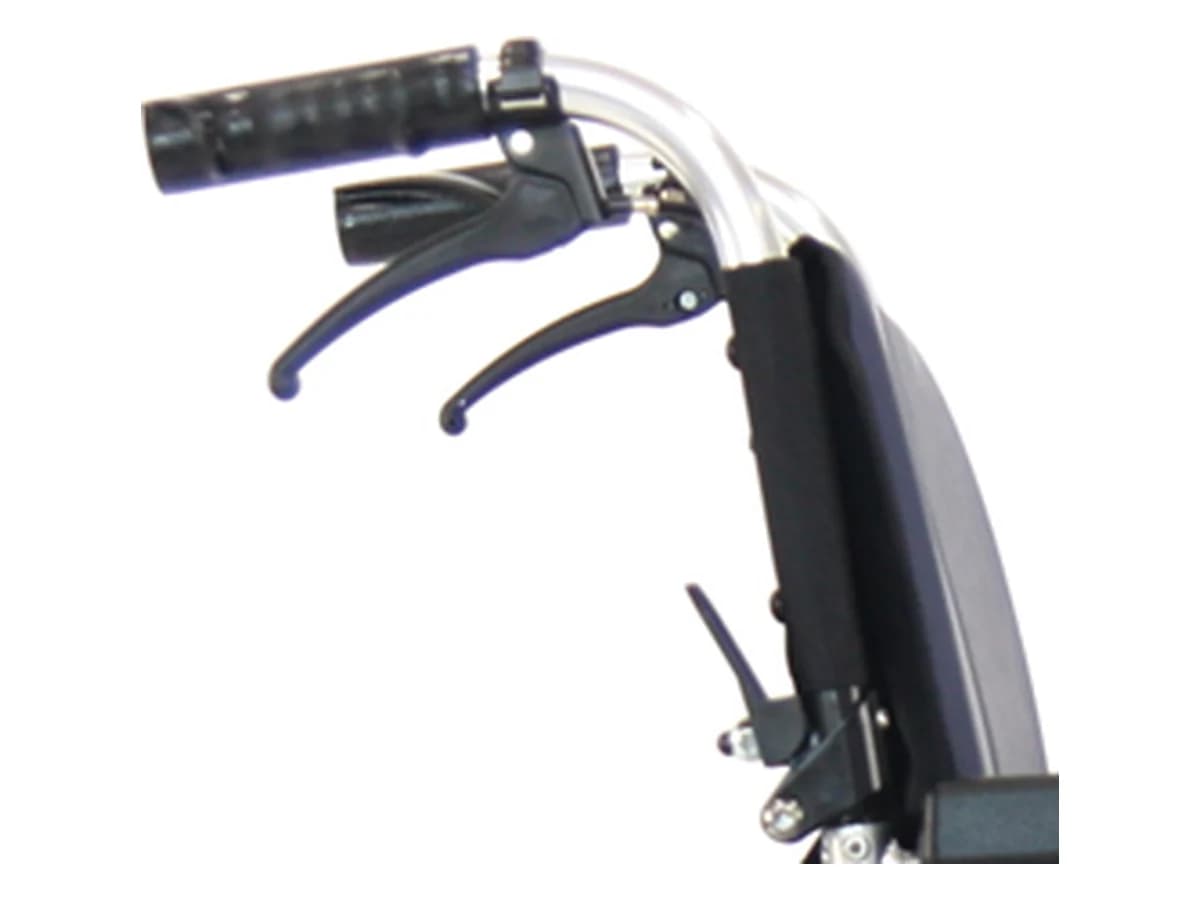

1. 손잡이(GRIP) : 사용자를 밀어줄 수 있도록 보호자가 잡는 부위
2. 등시트(BACKSEAT) : 사용자가 편안하게 등을 기댈 수 있는 부위 (방염처리 원단)
3. 죠인트(JOINT) : 휠체어를 보관할 경우 접는 장치
4. 횡판(SIDE GUARD) : 옷 등이 바퀴에 닿지 않게 보호하는 막이
5. 브레이크(BRAKE) : 휠체어를 고정, 정지시키는 장치
6. 핸드림(HANDRIM) : 휠체어를 구동시키는 장치

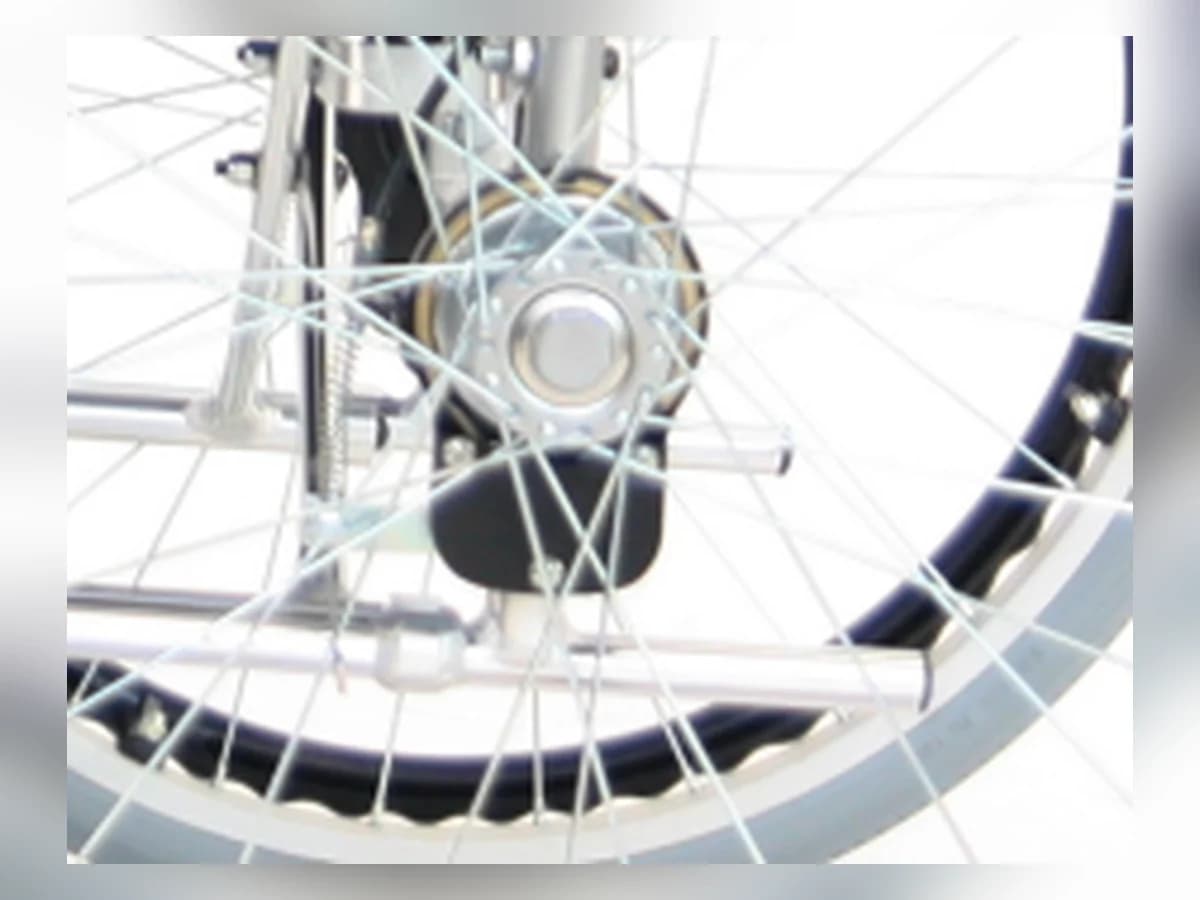

7. 뒷바퀴(REAR WHEEL) : 핸드림의 구동력으로 차체를 구동시키는 장치
8. 앞바퀴(FRONT CASTER) : 방향을 잡아주는 바퀴
9. 팔받이(ARMREST) : 팔을 편안하게 올려 놓을 수 있는 부위
10. 시트(SEAT) : 사용자가 앉는 자리 (방염처리 원단)
11. 발걸이(REG REST) : 발이 미끄러져 내려오지 않게 지탱시켜 주는 부위 (방염처리 원단)
12. 포크(FORK) : 앞바퀴를 지탱하는 구조물
13. 발판(FOOT STEP) : 발을 편안하게 올려 놓는 부위
14. 안전벨트(골반지지대) : 휠체어 사용자가 앞으로 쏠림 등의 위험을 방지하는 장치
15. 표시사항 스티커 : 휠체어 이력사항이 기재된 식별 스티커

(※ 제공품 : 스패너 Set)

3. 안전한 사용을 위한 길잡이

• • 기기에 무리한 압박과 과도한 충격을 가하지 마세요.
• • 어린이가 혼자서 사용하지 않도록 하고, 화기근처에 놓아두면 안 됩니다.
• • 장시간 사용하지 않은 기기를 사용할 때는 사전 점검을 한 후에 정상작동이 되는지 확인하고 사용하세요.
• • 사용하지 않을 때에는 통풍이 잘되고 직사광선을 피하여 보관하십시오.
• • 최소한 매 1개월마다 볼트, 너트 등 잠금장치를 조여주십시오.
• • 7° 이상의 경사도로에서는 반드시 보호자의 보호를 받으시고 사용하십시오.
• • 계단이나 가파른 장소 및 에스컬레이터에서는 사용을 금합니다.
• • 뒷주머니에는 무거운 물건을 넣지 말아 주십시오.
• • 체중이 100kg을 상회하시는 분은 탑승하지 마세요.
• • 7° 이상의 경사길을 거슬러 올라갈 때는 보호자와 동행 하십시오.
• • 5° 이상의 언덕을 옆으로 지나가지 마세요.
• • 앞바퀴 지름의 ½ 이상의 홈이나 도랑을 지나가지 마시고 5cm 이상의 턱을 넘지 마세요.
• • 경사길에서 방향을 바꾸려면 정지하신 후에 방향선회를 하세요.
• • 움직이는 휠체어를 브레이크로 정지시키려고 하지 마세요.
• • 휠체어를 타고 내릴 때는 최대한 휠체어를 몸에 밀착시키세요.
• • 난방기구에 타이어를 가까이 가지 말아 주십시오.
• • 신나, 벤젠 등 용제를 사용하지 말아 주세요. 제품을 손상시킬 위험이 있습니다.
• • 이 휠체어는 차량의 좌석으로 사용하지 마십시오.
• • 재활용을 하지 마십시오. 내구연한이 지난 휠체어를 재활용 사용 시 위험을 초래할 수 있으니 폐기하여 주십시오.
• • 시각 장애인의 경우 반드시 보호자의 도움을 받아서 운행하십시오.

4. 사용 방법

■ 펼치는 방법

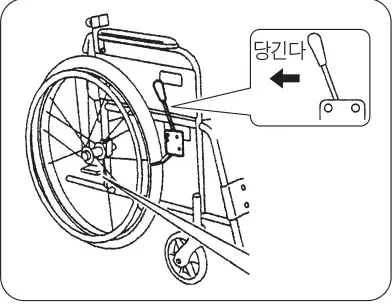

1. 휠체어 브레이크를 걸어 놓습니다.
2. 손잡이의 양측을 다 올립니다. 이때 손이 끼지 않게 주의하여 주십시오.

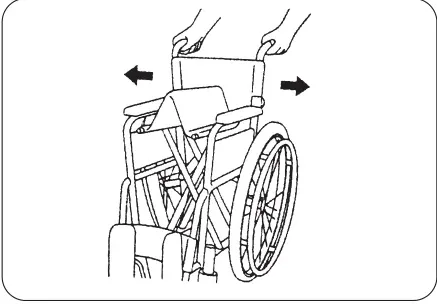

3. 손잡이를 잡고 가볍게 좌우로 펼친다.
4. 한쪽의 차륜을 조금 들어서 그 상태를 유지한다.

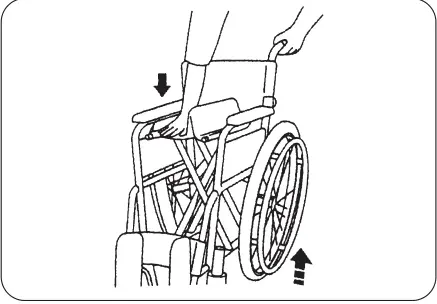

5. 차륜을 들지 않은 쪽의 좌시트의 위를 손을 펴서 눌러 펼친다.




■ 접는 방법

1. 휠체어의 브레이크를 걸어 놓는다.
2. 그림과 같이 양쪽 손잡이를 내립니다.
3. 양쪽 발판을 올립니다.
4. 시트를 잡아 올려서 천천히 좌우를 붙입니다.

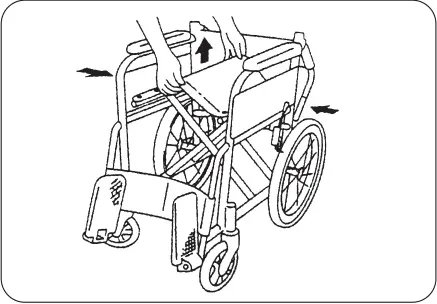

5. 양쪽으로부터 암레스트를 눌러서 접습니다.

※ 접은 상태에서 휠체어 운반방법 : 양쪽 팔받이 부분을 잡고 좌측 또는 우측 몸에 밀착 후 운반하십시오.

■ 구동 방법

1. 핸드림을 잡고 주행 방향으로 밀면서 구동을 한다.
2. ⚠️ 주의 : 핸드림을 잡을 시 손가락이 구동부에 들어가지 않도록 주의 하십시오.
3. 내리막길 주행 시 구동부 핸드림으로 속도를 조절하여 주시고 가능한 보호자의 도움을 받으시기 바랍니다.

■ 타고 내리는 방법

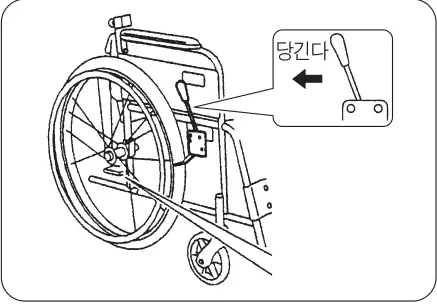

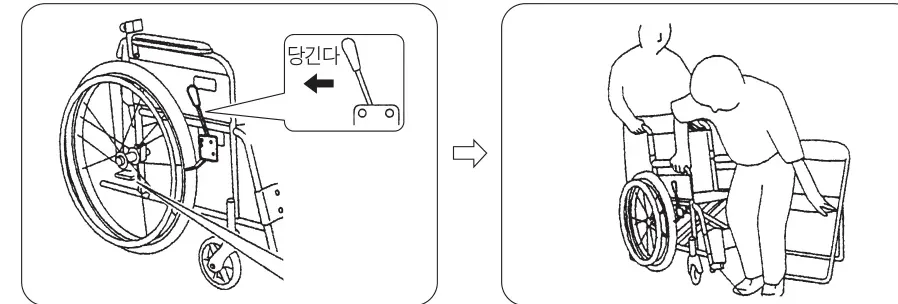

1. 휠체어 브레이크를 걸어 놓습니다.
   ⚠️ 주의 : 휠체어가 움직이면 대단히 위험하오니 반드시 브레이크를 걸어 주십시오.

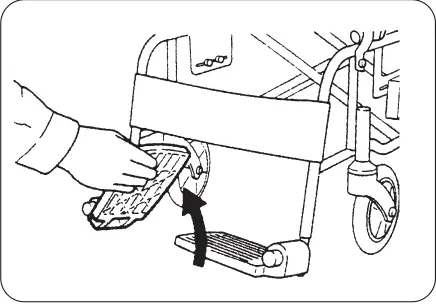

2. 양쪽 발판을 올린다.

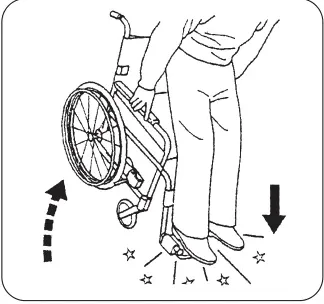

   ⚠️ 주의 : 휠체어가 앞으로 넘어짐으로 인한 위험이 있으니 발판 위에 올라서지 말아 주십시오.
3. 휠체어를 완전히 잡고 몸을 일으켜 천천히 탑니다.

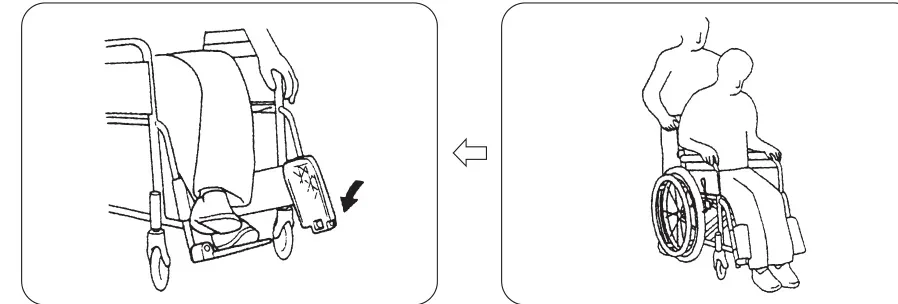

4. 좌석에 앉은 상태에서 발판을 내려서 양쪽 발을 발판에 올린다.

※ 내릴 때에는 상기의 역순으로 행하여 주십시오.

■ 운송 방법

1. 휠체어를 다른 장소로 운송 시 휠체어를 접은 상태에서 펼쳐지지 않게 끈으로 좌·우 차체를 묶어서 자동차 또는 비행기로 운송하십시오.

■ 주행 장소

1. 휠체어는 보행자로 취급됩니다. 반드시 차도를 피해 이용해 주십시오.

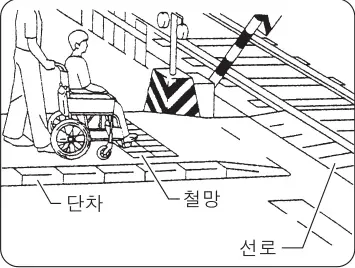

2. ⚠️ 위험 : 보도의 철망이나 보도의 단차, 철길선로에 바퀴가 떨어지거나 끼지 않도록 특별히 주의하여 주십시오.

■ 계단 오르는 방법

1. 발레바를 눌러서 손잡이를 몸쪽으로 눌러 당겨서 케스터를 계단 위로 올려 놓아 주십시오.
2. 후차륜을 계단에 맞대어서 손잡이를 들어 올려 밀어 주십시오.
3. ⚠️ 경고 : 계단을 오르고 내려올 때 2명이서 양쪽 차체를 잡고 탑승자가 양쪽 어깨에 팔을 걸치고 내려 오십시오.
4. 휠체어를 들어 올릴 때 절대 후륜을 잡아 올리지 마십시오. 보호자와 환자 모두 다칠 위험이 있습니다.

5. 보관 방법

1. 사용하지 않을 때는 접은 상태에서 통풍이 잘되는 곳에서 직사광선을 피하십시오.
2. 휠체어는 습기에 약하기 때문에 물이 있는 곳에 방치하지 말아 주십시오.
3. 장시간 보관 시 비닐로 밀폐시켜서 보관하십시오.

6. 기능별 조작방법

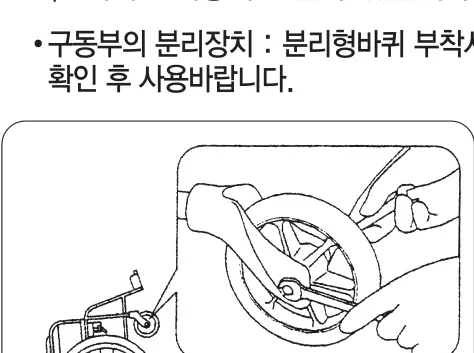

① 구동부의 분리장치 (분리형 바퀴 장착형)

⚠️ 주의

• • 분리형 바퀴제품은 사용 전 프레임에서 바퀴빠짐 유무를 반드시 확인 후 사용 하십시오. (2.4 kg)

※ MIRAGE 22(분리형바퀴), Jr-2(20 분리형바퀴), D-3 만 해당됨

② PU통바퀴

• • 폴리우레탄 성형 바퀴 장착으로 펑크가 없고 영구적입니다.

※ MADE-2DP, MIRAGE 22D-P, MARK-2DP, BETA-3, POCKET-5D 만 해당됨

③ 16″ 바퀴

• • 본인 스스로 구동이 어려운 분
• • 핸드림 부착이 없어 화장실, 좁은 통로 출입이 용이 합니다.

※ MIRAGE 16, MIRAGE 16D, Jr-2(16), Jr-2(16D) 만 해당됨

④ 발판부 업·다운 기능

• • 사용자의 재활운동 및 보관 시 편리하도록 발판부의 업·다운 기능 채택.

※ POCKET-5D 만 해당됨

⑤ 텐션 조절식 등시트

• • 사용자의 체형에 맞도록 세팅이 가능한 텐션조절식 등시트 채택으로 쾌적성 확보.

※ POCKET-5D, Jr-2 만 해당됨

7. 보수 · 점검

1. 케스터, 차륜, 브레이크 등의 헐거움을 점검해서 헐거울 때에는 조여 주십시오.

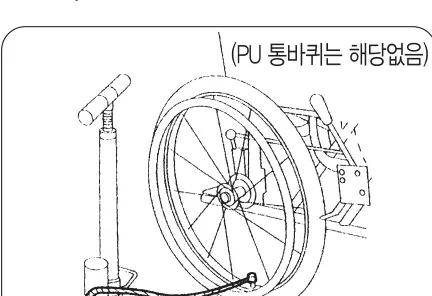

2. 타이어의 공기를 자전거와 같은 요령으로 보충해 주십시오. (장시간 사용하지 않으면 공기가 빠집니다.)



3. 브레이크가 잘 듣지 않을 때에는 타이어의 공기압을 조정해 주십시오. 그래도 브레이크가 잘 듣지 않을 때에는 판매점에 조정 의뢰를 해주십시오.
4. 타이어 튜브 교체 시 규정된 규격을 사용하십시오. (규격 : 20″ X 1⅜, 22″ X 1⅜, 24″ X 1⅜), (정격 공기압 : 300 kpa) / (규격 : 16″ X 1.5), (정격 공기압 : 35~40 PSI)
5. 펑크 경우 판매점 또는 가까운 자전거점에 부탁 해주십시오. 또한 펑크 상태에서 타지 말아주십시오.
6. 휠체어는 습기에 약하기 때문에 물이 있는 곳에 방치하지 말아 주십시오.

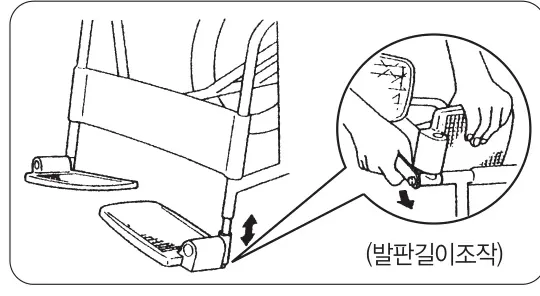

7. 발의 길이에 맞추어 발판의 높이를 조정 해주십시오.




⚠️ 주의 : 발판 끼임주의(중상위험) — 발판과 발판 사이의 공간에 발이 끼이지 않도록 주의하십시오.

8. 기재사항

• • 제조업허가번호 : 제412호
• • 고유번호 : A19010(수동식)
• • 품명 : 수동식휠체어
• • 형명 : 별도표기
• • 제조번호 : 별도표기
• • 제조년월일 : 별도표기
• • 포장단위 : 1BOX

제조품목신고번호

No	품명	품목신고번호
1	MIRAGE 22	대구제신 05-57호
2	MIRAGE 22D
3	MIRAGE 16
4	MIRAGE 16D
5	MIRAGE 22(분리형)
6	MADE-2DP	대구제신 18-1716호
7	MIRAGE 22D-P	대구제신 11-7호
8	MIRAGE 22D-E
9	M-2	대구제신 11-6호
10	MSA-100UA	대구제신 03-22호
11	MSA-2	대구제신 03-27호
12	HS-1	대구제신 07-3호
13	Jr-2(20)	대구제신 07-88호
14	Jr-2(20D)
15	Jr-2(20 분리형)
16	Jr-2(16)
17	Jr-2(16D)
18	BETA-3	대구제신 11-8호
19	POCKET-5D	대구제신 12-70호
20	D-1	대구제신 03-14호
21	D-3
22	MARK-2DP	제신 19-1620호

규격

No	차종	높이	길이	넓이	접었을 때 치수		중량
					넓이	높이
1	MIRAGE 22	860	990	640	310	660	12.5 kg
2	MIRAGE 22D	860	990	640	320	650	13.4 kg
3	MIRAGE 16	870	870	580	260	680	11.5 kg
4	MIRAGE 16D	870	870	580	270	680	12.4 kg
5	MIRAGE 22(분리형)	860	990	640	310	650	13.0 kg
6	MADE-2DP	855	990	640	315	655	14.2 kg
7	MIRAGE 22D-P	860	990	635	320	650	13.4 kg
8	MIRAGE 22D-E	860	990	635	320	650	13.4 kg
9	M-2	860	990	620	310	670	12.5 kg
10	MSA-100UA	890	1040	630	320	690	14.0 kg
11	MSA-2	860	980	630	320	660	12.0 kg
12	HS-1	860	980	630	330	660	15.0 kg
13	Jr-2(20)	860	820	540	330	630	11.0 kg
14	Jr-2(20D)	860	820	550	340	630	12.0 kg
15	Jr-2(20 분리형)	860	820	540	340	630	11.0 kg
16	Jr-2(16)	860	800	490	260	630	9.7 kg
17	Jr-2(16D)	860	800	500	270	630	10.6 kg
18	BETA-3	870	950	625	315	870	14.0 kg
19	POCKET-5D	880	980	600	295	690	13.0 kg
20	D-1	700	890	630	330	700	11.0 kg
21	D-3	700	890	630	330	700	11.0 kg
22	MARK-2DP	860	990	635	320	650	13.4 kg

• • 본 제품은 의료기기임
• • 제조회사 : 미키코리아(주)
• • 원산지 : 대한민국
• • 주소 : 대구광역시 서구 와룡로 66길 35(서대구공단내)
• • 전화번호 : (053)562-6500~3

쿠션칼라 ※ 본 제품은 시트색상을 선택할 수 있습니다.

차종	시트색상	비고
MIRAGE 22D, 22D-P, 22D-E	#01, #14(PU), #16(PU), #17(PU), #54
MIRAGE 22, 16, 16D, 22(분리형)	#14(PU), #54, #71, #74
MADE-2DP	#14(PU), #40, #47
Jr-2(20/20D/20 분리형/16/16D)	#31, #32
POCKET-5D	투톤 오렌지(블랙), 투톤 그린(블랙)
M-2	#14(PU), #54	쿠션시트 없음
MSA-100UA, MSA-2	#01, #14(PU), #40, #41, #42, #47, #54	쿠션시트 없음

9. 보증서

미키코리아(주) MIKI KOREA CO., LTD.

• 본사 및 공장 : 대구광역시 서구 와룡로 66길 35(서대구공단내) · TEL 053-562-6500~3 · FAX 053-562-6506
• 서울 총판 미키메디칼 : 서울특별시 강남구 봉은사로 625(경휘빌딩 101호) · TEL 02-3444-8009 · FAX 02-3444-8322
• 케어라이프 : 서울특별시 강동구 선사로 50 1F · TEL 02-455-0858~9 · FAX 02-455-0853
