CL5000

사용설명서

㈜케어라인 의료기기 수동식휠체어 CL5000 제품사용설명서(REV.0, 2021.03.15)를 웹용으로 옮긴 내용입니다.

알려드립니다

하단에 나와 있는 표시들은 경고와 주의 사항을 나타냅니다. 경고·주의가 표시되어 있는 부분은 특히 유념해 주시기 바랍니다.

• ⚠️ 경고! : 사람이 위험한 상태로까지 다칠 수 있는 경우의 경고 표시입니다.
• ⚠️ 주의! : 제품의 고장이나 손상 또는 상처 우려가 있는 경우의 주의 표시입니다.

1. 안전한 사용을 위한 주의 사항

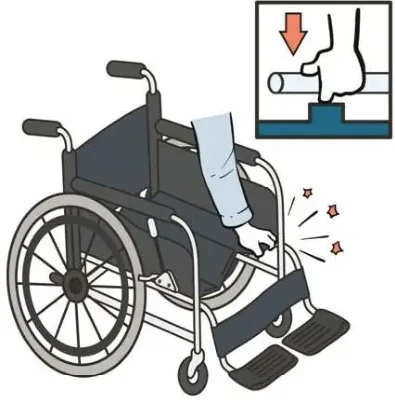

아래의 사항들은 사용자 및 타인의 안전을 위한 안전 수칙이므로 반드시 지켜 주시기 바랍니다. 안전 수칙을 위반하여 발생한 모든 사고에 대해서는 당사의 법적 책임이 없음을 알려 드립니다.

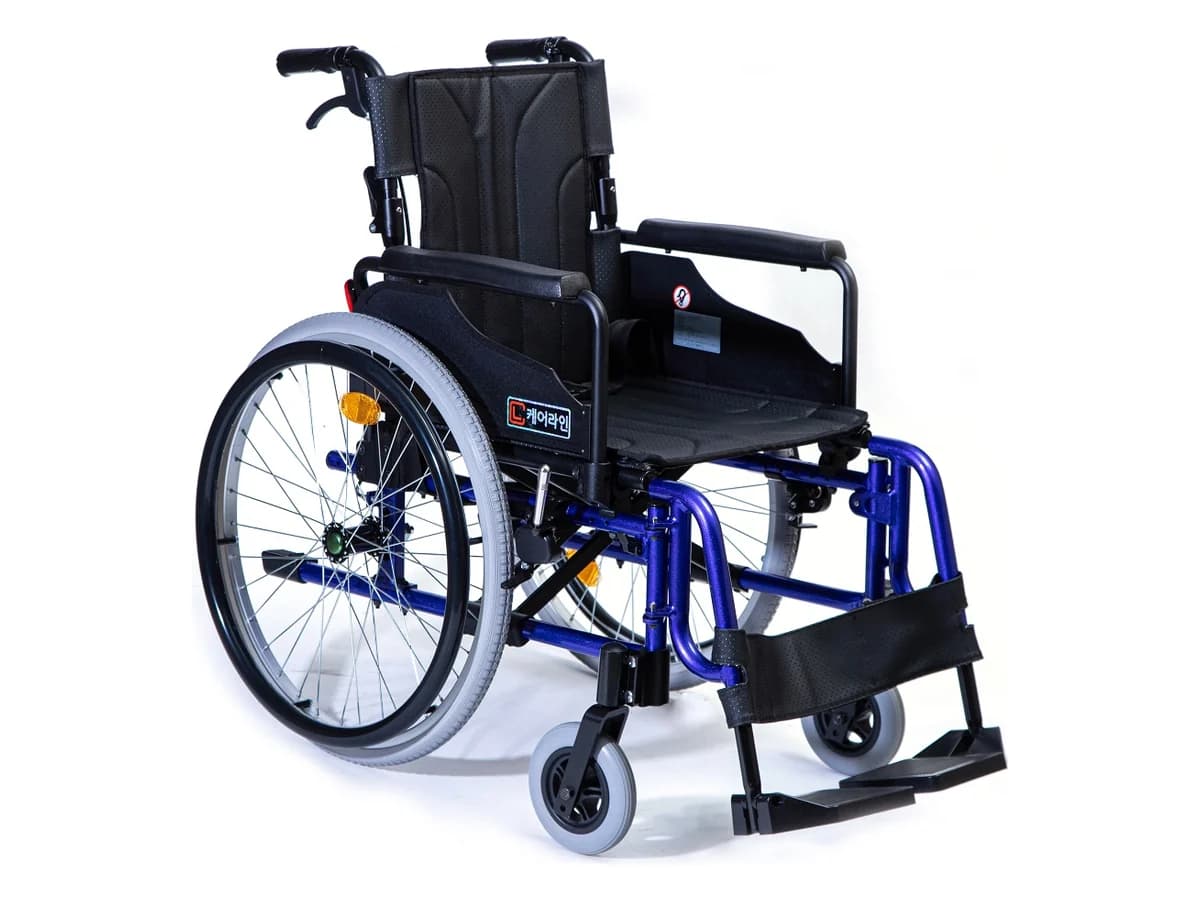

2. 제품의 구성 (각 부분별 명칭)

번호	명칭	기능
①	손잡이	사용자를 밀어줄 수 있도록 보호자가 잡는 부위
②	핸드 브레이크	보호자가 사용하는 제동장치
③	손잡이 접이 레버	제품을 운송하기 위하여 손잡이를 접고 펼 때 사용하는 레버
④	등받이	사용자가 등을 기댈 수 있는 부위
⑤	옆판	옷 등이 바퀴에 닿지 않게 보호하는 옆판

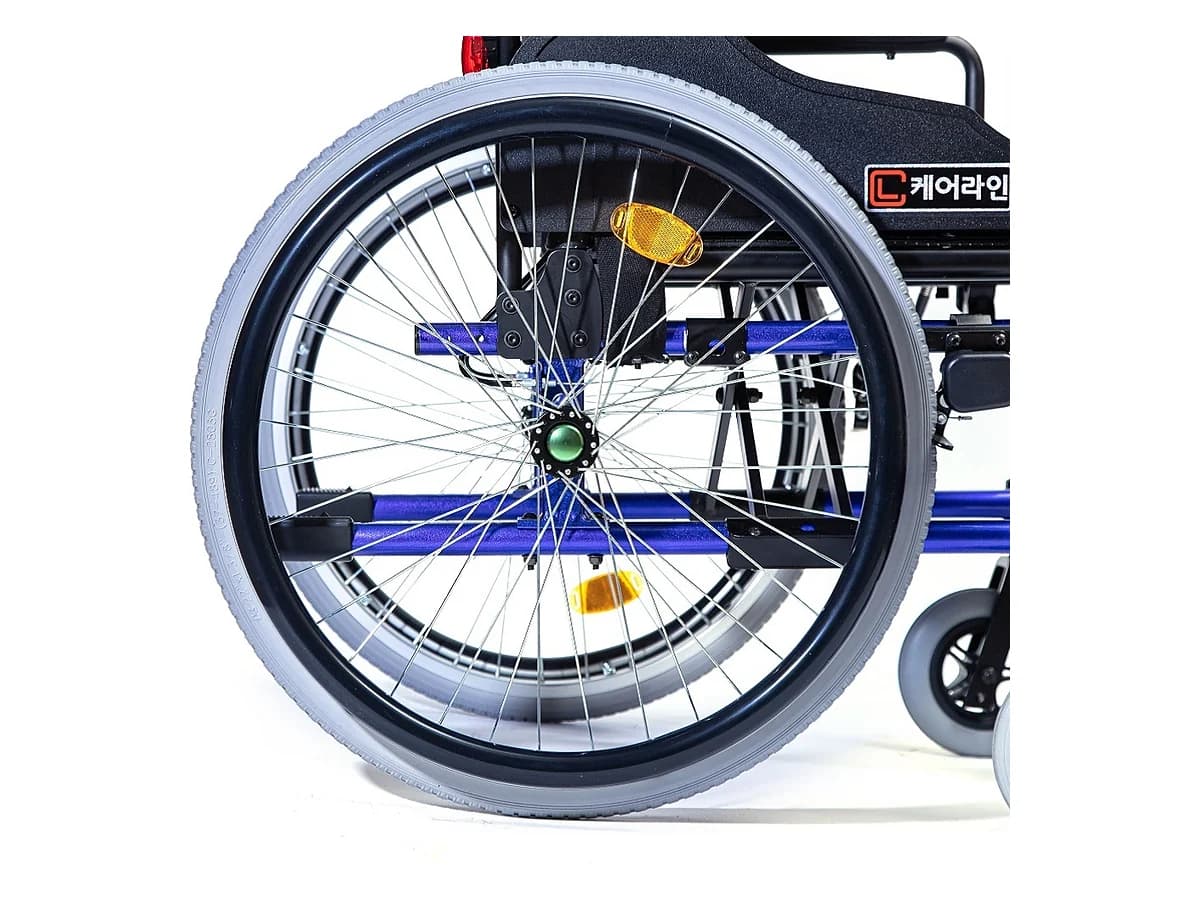

⑥	뒷바퀴	핸드림의 구동력으로 차체를 구동 시키는 바퀴

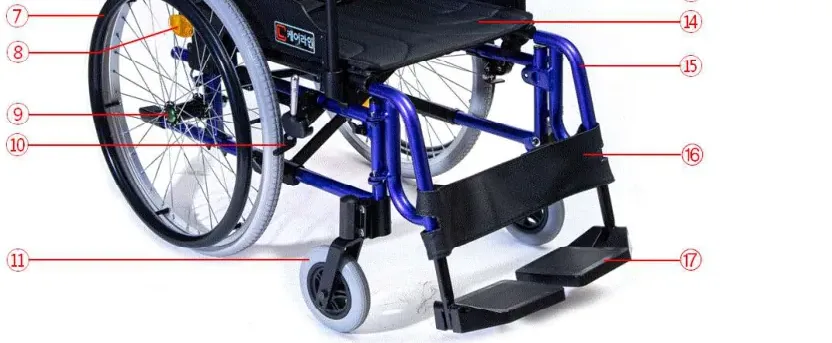

⑦	핸드림 (실리콘커버)	휠체어를 구동 시키는 장치와 실리콘 커버
⑧	반사경	위험 방지용 반사판
⑨	바퀴 탈 부착 버튼	휠체어에서 뒷바퀴를 탈 부착할 때 사용하는 버튼
⑩	주차브레이크	휠체어를 고정시키는 장치
⑪	앞바퀴	방향을 잡아주는 바퀴
⑫	팔걸이패드	사용자가 팔을 올려놓을 수 있는 부위
⑬	안전 벨트	허리부분을 지지하는 2점식 벨트
⑭	시트	사용자가 앉는 자리
⑮	발걸이	사용자가 다리를 올려놓을 수 있는 발판을 지탱하는 부위
⑯	다리보호대	다리를 지지해주는 보호대
⑰	발판	발을 올려 사용하며 접고 펼 수 있는 발 받침 판

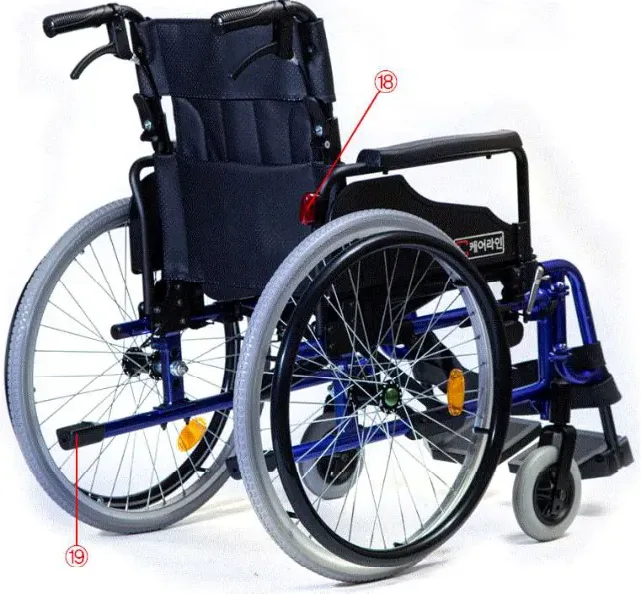

⑱	안전 깜박이	안전을 위한 식별용 LED 깜박이
⑲	보조 발판	턱을 올라가거나 내려갈 때 보호자가 쓰는 발판

※ 팔걸이 부근에 차량용좌석사용금지라벨, 기재사항 스티커가 부착되어 있습니다.

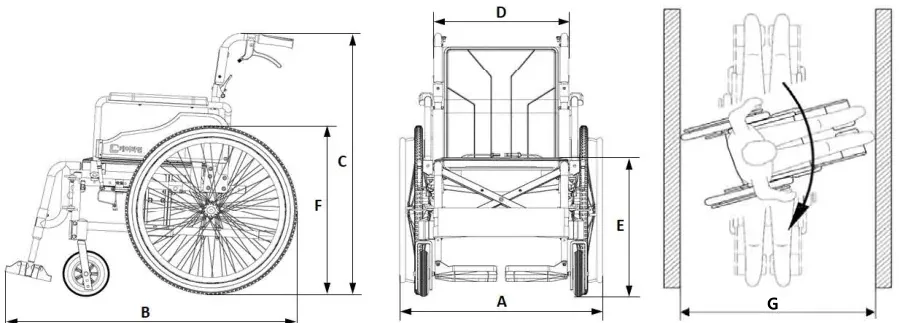

3. 제원 (치수)

치수 [mm]								제품 중량 [kg]
A 넓이	B 길이	C 높이	D 시트폭	E 시트높이	F 뒷바퀴	F 앞바퀴	G 최소 회전폭	총 중량
630	990	850	420	460	560	152	1070	15.65

4. 재활용

환경을 보호하기 위해 휠체어를 버리지 마십시오. 재활용이 가능한 원자재는 아래와 같습니다.

1. 알루미늄 – 프레임 및 일반 부속품
2. 플라스틱 – 캐스터 및 일반 부속품
3. 스틸 – 프레임 및 나사, 볼트
4. 종이 – 제품 사용 설명서

5. 사용방법

5.1 브레이크 작동 방법

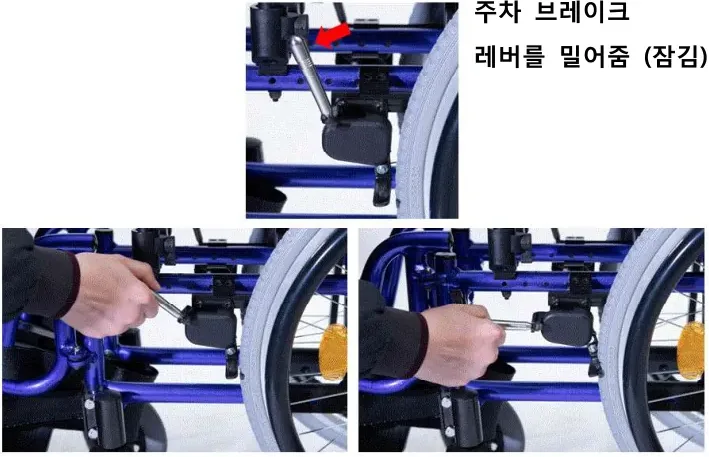

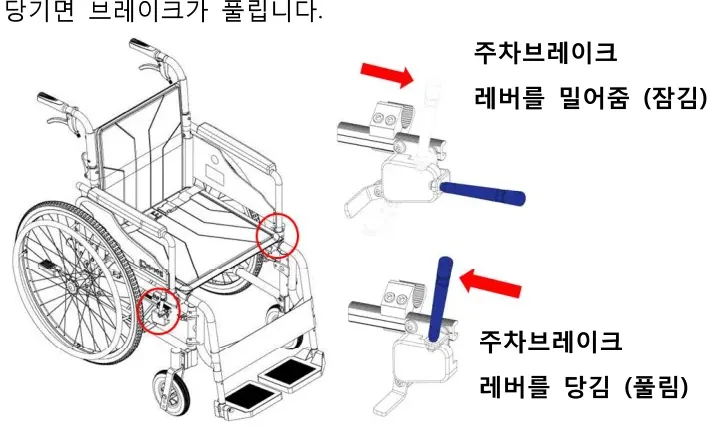

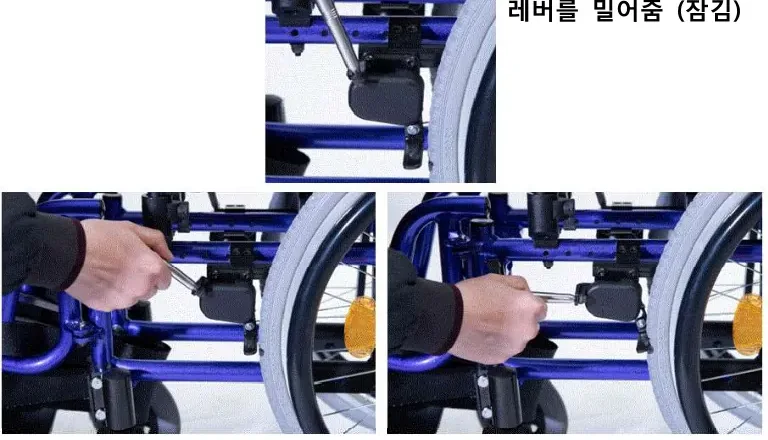

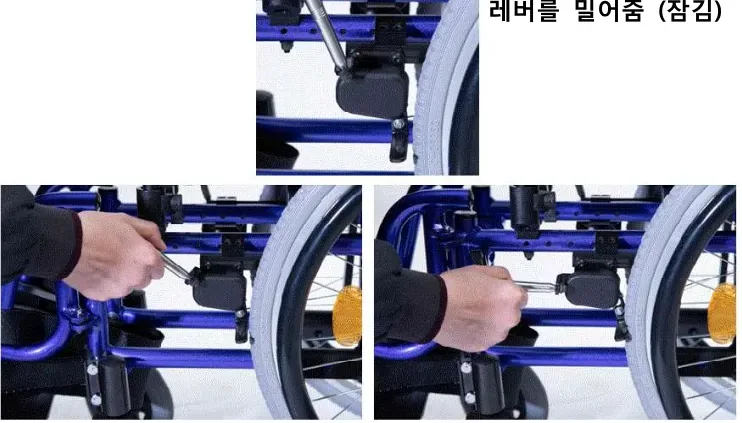

1) 주차 브레이크 잠김 / 풀림

• • 좌측과 우측에 있는 브레이크 레버를 밀면 브레이크가 잠기고, 레버를 당기면 브레이크가 풀립니다.

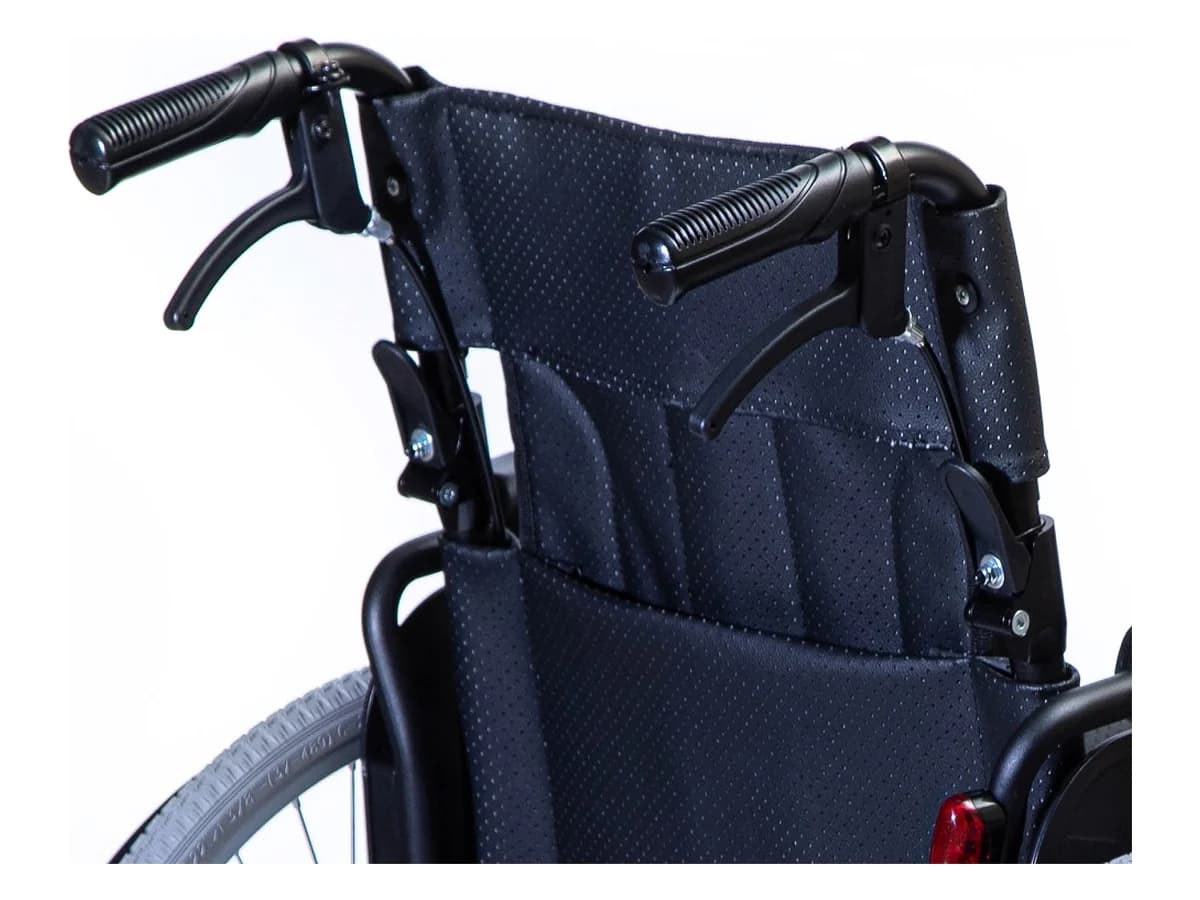

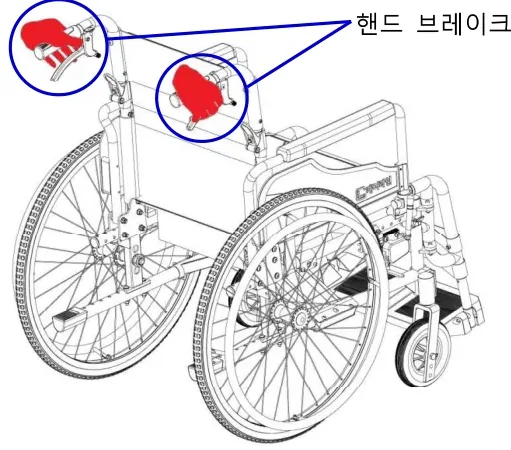

2) 핸드 브레이크

• • 핸드 브레이크 레버를 당겨 브레이크를 잡습니다.
• • 핸드 브레이크 레버를 놓으면 해제됩니다.

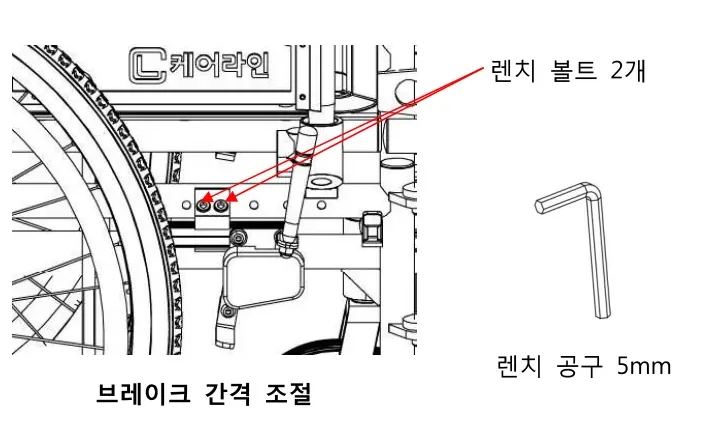

3) 브레이크 간격 조절 방법

1. 브레이크 브라켓을 고정하고 있는 볼트 2개를 풀어줍니다.
2. 브레이크 조립품을 앞뒤로 옮겨가며 간격을 조절합니다.
3. 바퀴를 확실히 제동하는 위치에 볼트를 체결하여 브레이크 브라켓을 고정합니다.

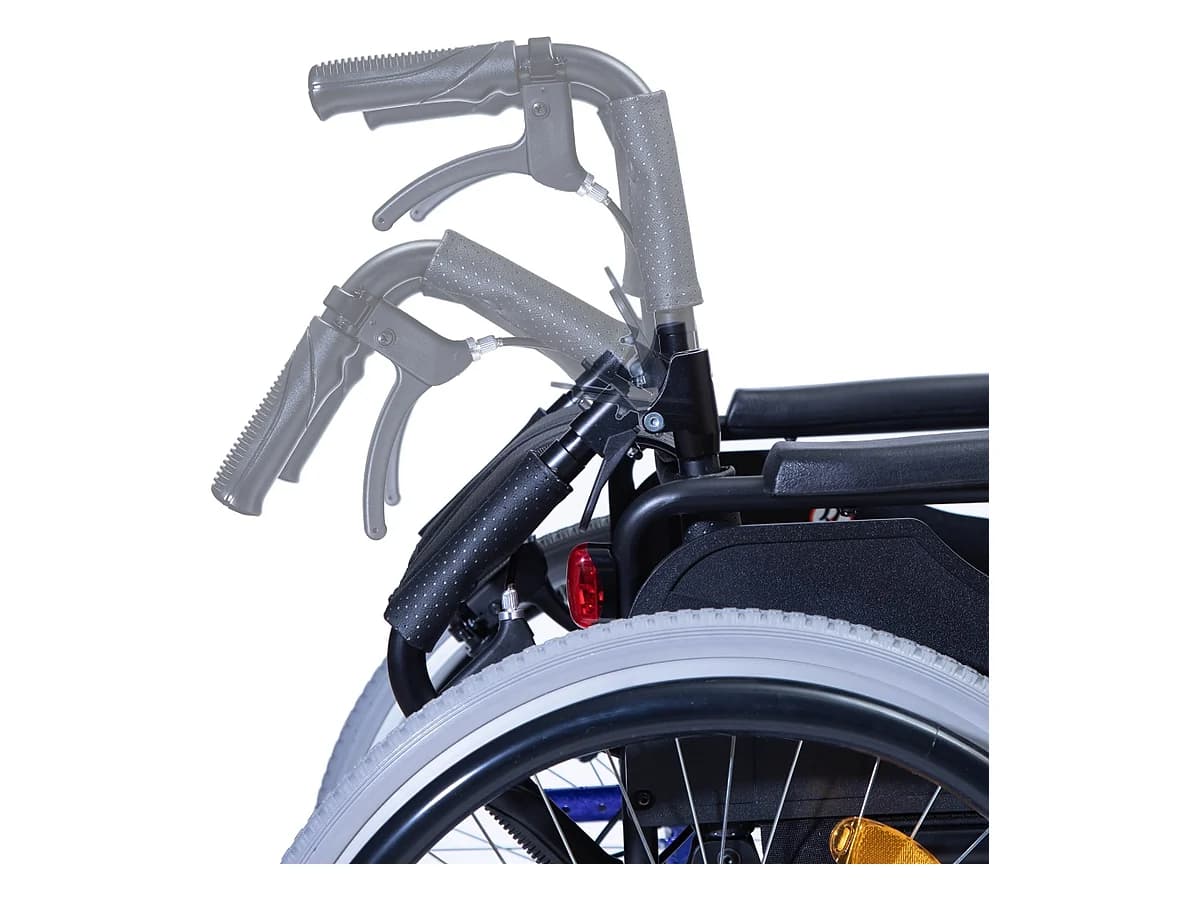

5.2 손잡이 펼침 / 접힘 방법

1) 손잡이 펼침 (박스 개봉 후)

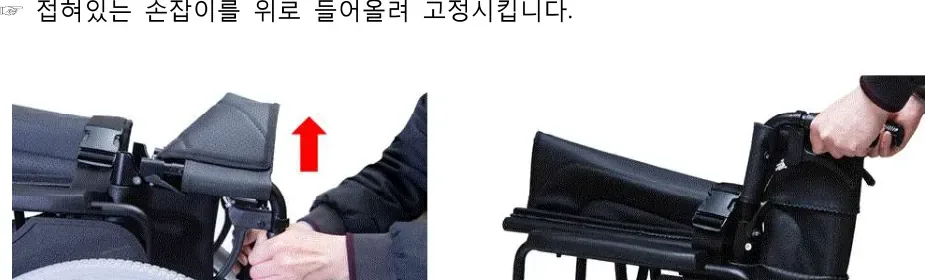

• • 접혀있는 손잡이를 위로 들어올려 고정시킵니다.

2) 손잡이 접힘 (보관 시)

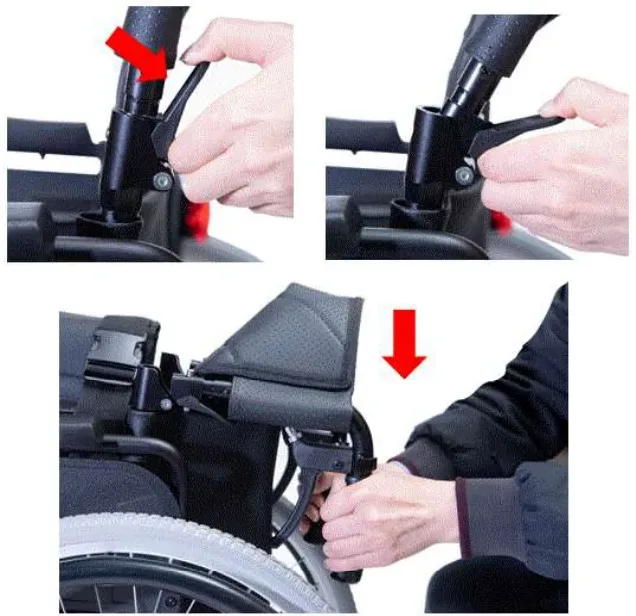

• • 좌/우측 접이 레버를 당겨 손잡이를 밑으로 접어줍니다.

5.3 휠체어 펼치는 방법 / 접는 방법

1) 휠체어를 펼치는 방법

1. 좌, 우측의 주차브레이크 레버를 구동휠이 구동되지 않도록 완전히 잠그십시오.

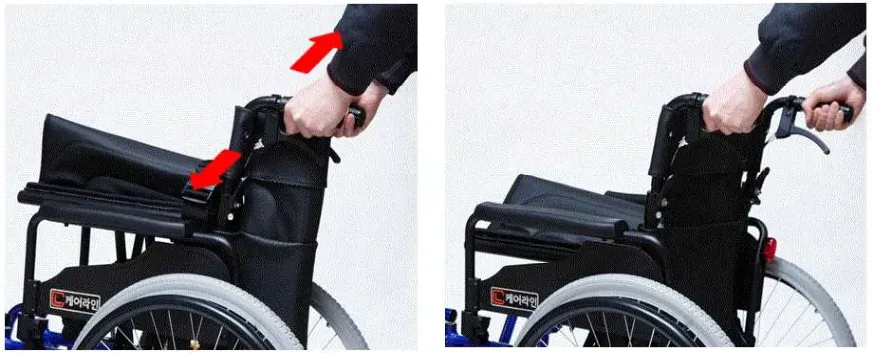

2. 손잡이나 팔걸이를 잡고 좌우로 펼칩니다.

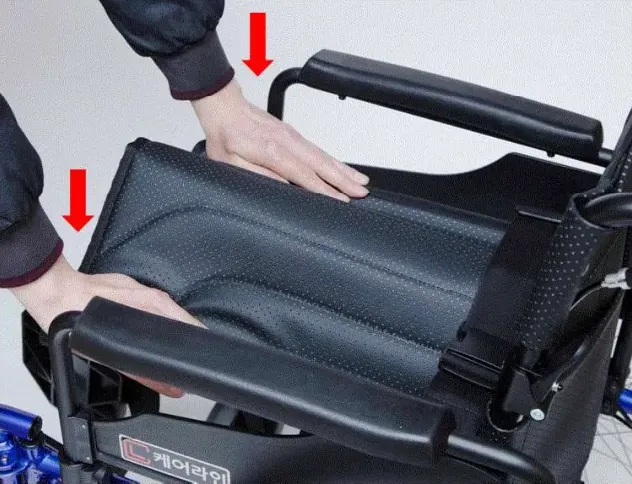

3. 완전히 펼쳐지지 않을 경우, 시트 양 끝 부분의 프레임을 눌러서 펼칩니다.

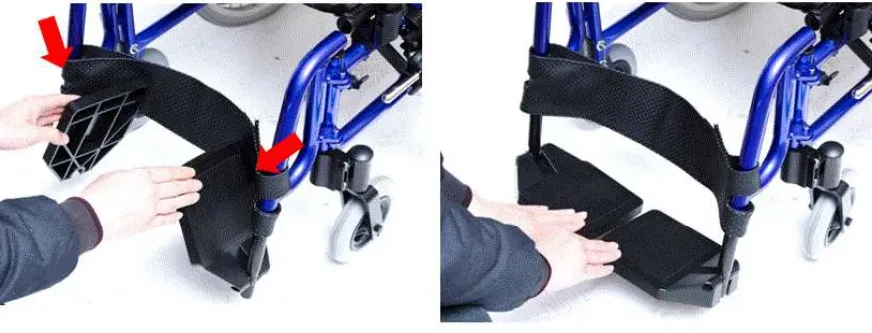

4. 양쪽 발판을 밑으로 내립니다.

2) 휠체어를 접는 방법

1. 좌/우측의 주차브레이크 레버를 구동휠이 구동되지 않도록 완전히 잠그십시오.

2. 등받이 시트와 좌석 시트에 별도 쿠션을 장착했을 경우 쿠션을 분리합니다.

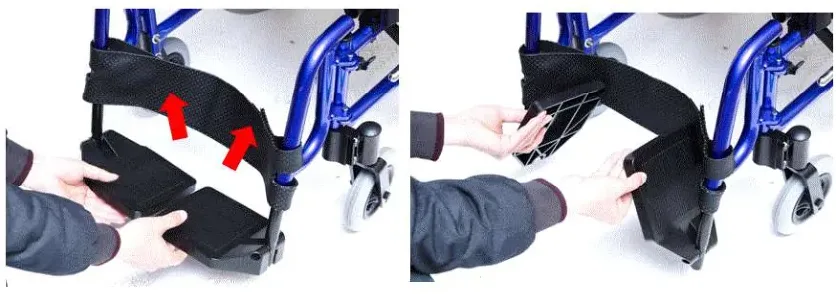

3. 펼쳐져 있는 양쪽 발판을 들어 올립니다.

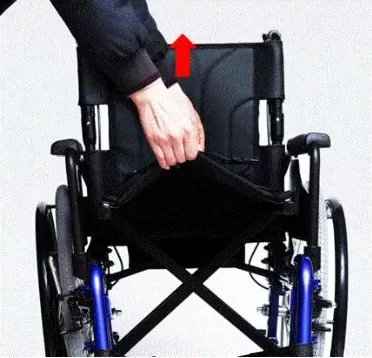

4. 시트 중앙 앞/뒤를 들어 올리면 차체가 접힙니다.

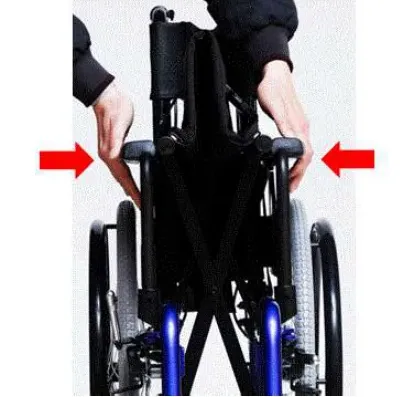

5. 완전히 접히도록 좌우 팔걸이를 바깥쪽에서 안쪽으로 밀어서 시트를 접습니다.

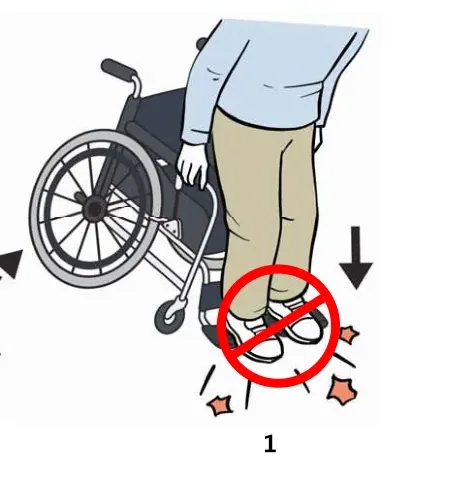

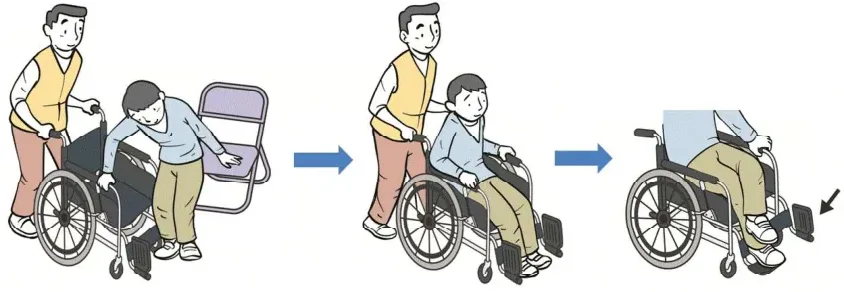

5.4 휠체어 승 하차 방법

1. 좌, 우측의 주차브레이크 레버를 구동휠이 구동되지 않도록 완전히 잠그십시오.

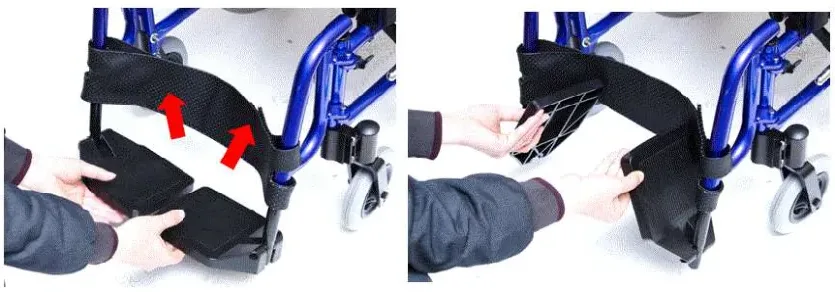

2. 펼쳐져 있는 양쪽 발판을 모두 올립니다.

3. 휠체어를 잡고 천천히 옮겨 탄 후, 발판을 내려 양발을 올립니다.

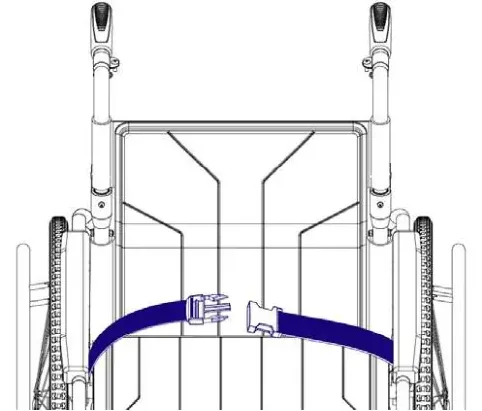

4. 안전벨트 체결 : 체결 후, 몸이 밀리지 않도록 체형에 맞춰 안전벨트를 조절합니다.

5. 하차 시는 승차 시 역순으로 행하여 주십시오.

5.5 팔걸이 개폐 방법

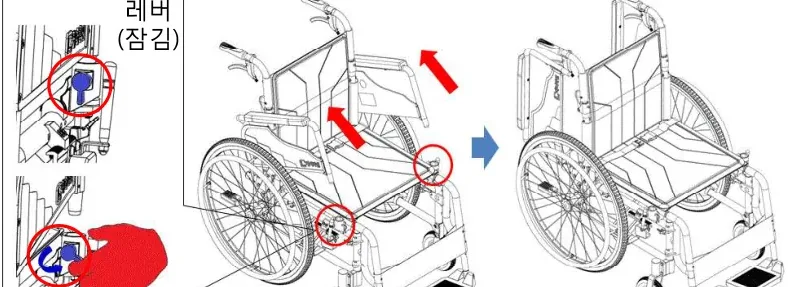

1) 팔걸이 올리는 방법

• • 레버를 90도 회전하여 레버 "풀림" 상태 확인 후, 팔걸이 프레임을 들어 올리세요.

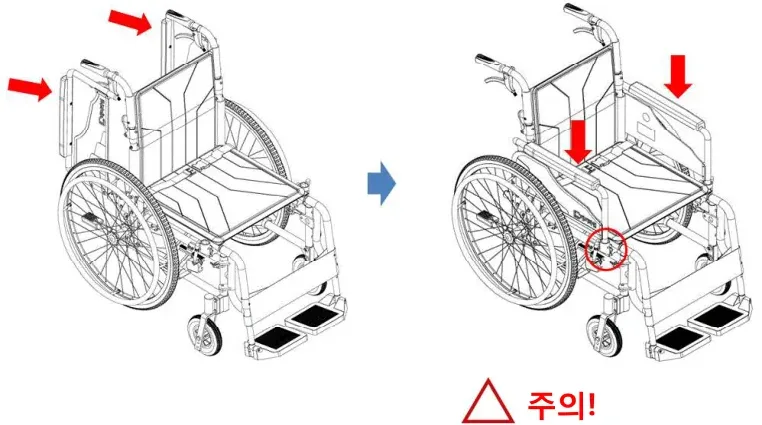

2) 팔걸이 내리는 방법

• • 팔걸이 프레임을 내려 완전히 잠긴 것을 확인합니다. (레버 "잠김" 상태 확인)

⚠️ 주의 : 찰칵 소리 후 완전히 잠긴 것을 확인하십시오.

5.6 안전 깜박이 사용법

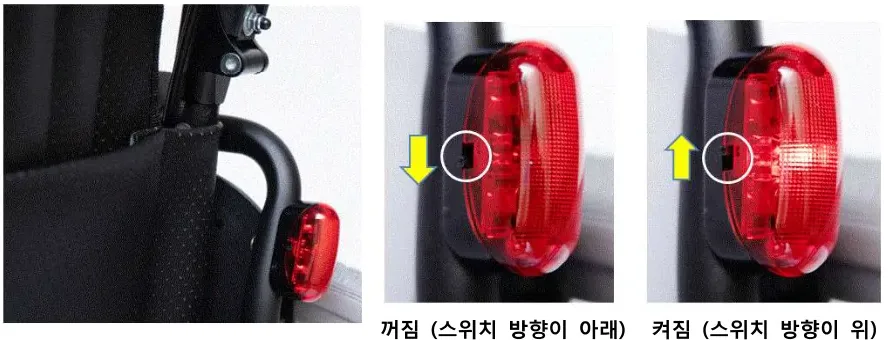

1) 깜박이 안쪽 측면에 켜짐/꺼짐 스위치가 있습니다.

2) 건전지 교체 방법

1. 십자 드라이버를 이용하여 볼트를 풀어 파이프와 분리 시킵니다.
2. 십자 드라이버를 이용하여 깜박이 밑면 볼트 2개를 풀어주십시오.

3. 양쪽 측면 꺾인 곳을 위로 젖혀서 건전지를 빼신 후, 교체해 주십시오.

• • 건전지 사양은 L1154F 이며 LR44 사양도 호환이 가능합니다.
• • 구입처는 대형마트나 철물점에서 구매 가능합니다.

4. 조립은 분해의 역순으로 행하여 주십시오.

5.7 발걸이 탈 부착 방법

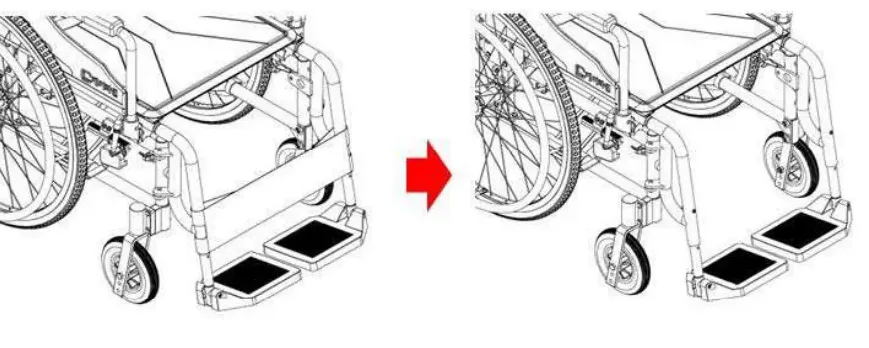

1) 다리보호대를 발걸이에서 분리합니다.

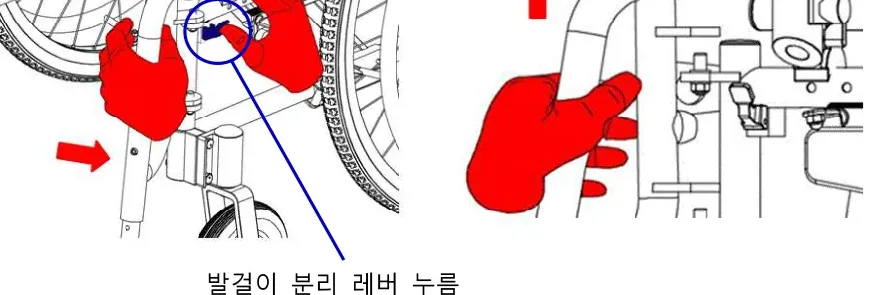

2) 발걸이 분리 레버를 누른 상태에서 발걸이를 바깥쪽으로 돌린 후, 위로 들어 올려줍니다.

3) 발걸이 부착은 역순으로 행하여 주십시오.

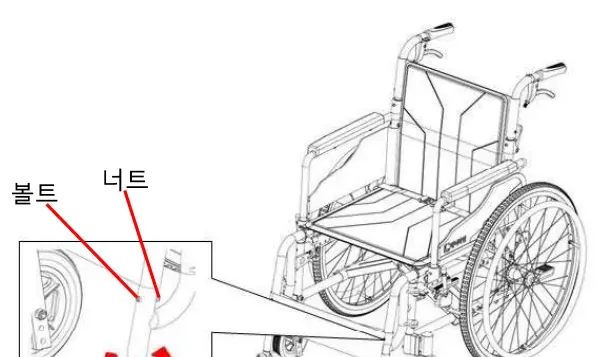

5.8 발판의 높이 조절 방법

1. 다리 보호대를 분리한 후, 발판 지지대에 고정된 볼트를 4mm 렌치와 8mm 스패너를 이용하여 풀어줍니다.
2. 발판의 높이를 사용자에 맞게 조절 후, 고정용 볼트를 4mm 렌치와 8mm 스패너를 이용하여 재 조립 합니다.

사용 공구 — 렌치 4mm(볼트 해체 공구), 스패너 8mm(너트 잡는 공구)

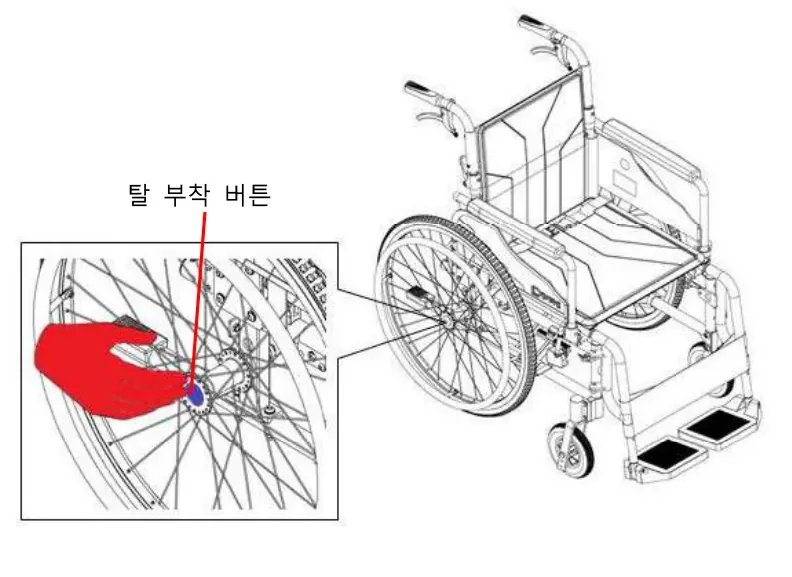

5.9 바퀴의 탈 부착 방법

1) 분리방법

• • 뒷바퀴 중앙에 있는 탈 부착 버튼(누름형)을 누르고, 바퀴 차체를 당겨서 분리합니다.

2) 부착방법

• • 뒷바퀴 중앙에 있는 탈 부착 버튼(누름형)을 누르고, 바퀴를 완전히 밀어 부착합니다.
• • 바퀴를 부착한 후, 바퀴가 확실히 고정되었는지 확인 후, 사용하십시오.
• • 바퀴가 고정된 상태에서는 바퀴를 앞/뒤, 좌/우로 흔들어서 흔들림이 없어야 합니다.

5.10 휠체어 사용 방법

1) 주행 하기

• • 좌, 우 핸드림을 잡고 앞으로 밀면 휠체어가 전진하며, 뒤로 당기면 후진합니다.

2) 주행 시 방향전환

• • 우측 방향으로 선회하려면 우측 핸드림을 고정한 채 좌측 핸드림을 앞으로 밀어서 방향전환을 하고, 좌측 방향으로 선회하려면 좌측 핸드림을 고정한 채 우측 핸드림을 앞으로 밀어서 방향 전환을 하십시오.

3) 정지하기

• • 주행 중 정지하려면 좌, 우 핸드림을 세게 잡아서 정지하십시오.

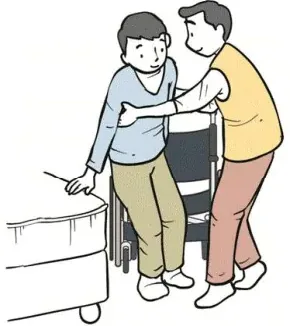

4) 사용자가 휠체어에서 침대나 의자로 이동할 경우 (반대 상황도 같은 방법으로 수행)

• • 사용자는 휠체어를 최대한 침대 가까이에 이동시킨 후, 주차브레이크를 잠그고 휠체어 옆에 있는 팔걸이를 들어올려 침대로 이동합니다.

⚠️ 주의 : 사용자는 보호자에게 도움을 요청하여 이동을 하시기 바랍니다.

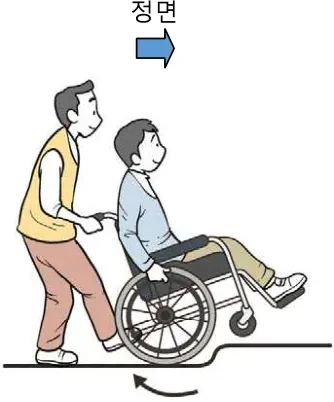

5) 보호자의 턱 이동

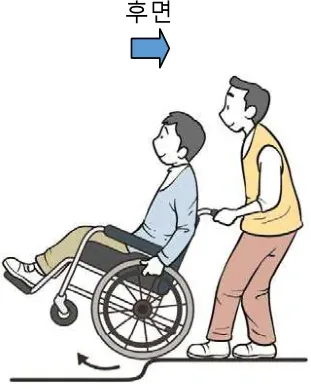

① 올라갈 때

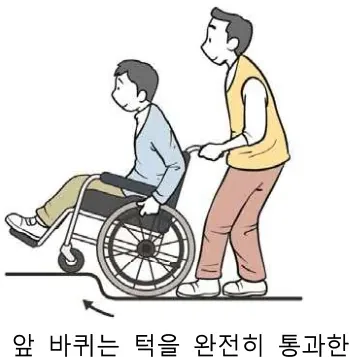

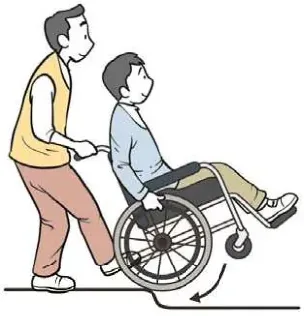

② 내려갈 때

6) 경사면 주행 시 지침 사항

• • 과도한 방향 전환을 하지 마십시오.
• • 불필요한 위험을 피하기 위해 주저 말고 도움을 요청하십시오.
• • 경사면을 올라갈 때, 상체를 앞쪽으로 기울이면 무게 중심이 앞쪽으로 옮겨져 휠체어를 보다 안전성 있게 합니다.
• • 경사면을 내려갈 때, 상체를 뒤쪽으로 기울이면 무게 중심이 뒤쪽으로 옮겨져 휠체어를 보다 안정성 있게 합니다.
• • 주차브레이크를 사용하지 않고 뒷바퀴의 바퀴 손잡이(Hand-rims)를 사용하여 속도를 제어합니다.

7) 계단에서 오르내리는 방법

① 계단 오르기

• • 휠체어를 계단으로 옮길 경우 뒷바퀴부터 계단을 오르도록 합니다.
• • 손잡이를 사용하여 휠체어를 뒤쪽으로 기울입니다.
• • 계단 아래 보조자는 프레임의 아래쪽 앞 모서리를 잡아야 합니다.
• • 휠체어를 계단을 따라 위로 서서히 운반하십시오.
• • 마지막 계단에서 앞바퀴가 바닥에 닿을 때까지 휠체어를 뒤쪽으로 당깁니다.
• • 휠체어를 운반하기 위해 보조자는 주로 다리 근육의 힘을 사용해야 하며, 과도하게 구부릴 경우 허리 및 등 근육이 손상될 수 있습니다.

② 계단에서 내려오기

• • 계단 아래로 휠체어를 운반하는 방법은 위에서 설명한 것과 같이 휠체어를 계단 위로 운반하는 것과 같은 방법으로 수행됩니다.

8) 이송 시 권장 사항

• • 크기와 무게를 줄일 수 있도록 접거나 분해할 수 있어서 운반하기 쉽습니다. 앞에서 설명한 것처럼 휠체어를 접을 경우 차량으로 이송이 가능합니다.

6. 보수 및 점검

6.1 취급 주의사항

1. 제품에 무리한 압박이나 과도한 충격을 가하지 마십시오.
2. 어린이가 혼자서 사용하지 않도록 주의 하십시오.
3. 장시간 사용하지 않은 휠체어를 사용할 때는 사전 점검을 한 후에 정상작동 여부를 확인한 후 사용하십시오.
4. 눈비에 젖지 않도록 보관하십시오.
5. 휠체어를 난방 기구 등 열기가 있는 근처에 주차하지 마십시오.
6. 탈/부착이 가능한 부속품은 재 조립 시 오조립에 주의하십시오.
7. 휠체어 운송(육상 및 항공)을 위해 주요 구성품을 접거나 제거할 수 있습니다. [5. 사용 방법]을 참고 바랍니다.

6.2 유지 및 보수 관리방법

1) 사용 후 보관방법

1. 사용자 외의 어린이나 의사소통이 어려운 사람의 손이 닿지 않는 곳에 보관하여 잘못된 사용을 방지 하도록 하십시오.
2. 서늘하고 건조한 장소에 보관하면 변색, 변형을 방지하여 오래도록 성능을 유지할 수 있습니다.

2) 관리방법

1. 수시로 바퀴 또는 주차브레이크, 보호자브레이크의 볼트나 와이어의 상태를 점검하여 느슨하거나 풀려있는 부위가 없도록 하십시오. 너무 강하게 조이면 결합 부위에 손상이나 파손 등 작동 상의 문제가 발생할 수 있습니다.
2. 회전, 구동, 탈착 부위 등에 이물질이 끼면 구동에 제한을 받을 수 있으니 항상 청결하게 유지하십시오.
3. 제품을 넘어뜨리는 등 강한 충격을 가하지 마십시오.
4. 수시로 팔걸이 스윙부의 고정핀 체결 상태를 확인하여 사용 중 팔걸이가 회전하는 것을 방지하도록 하십시오.
5. 수시로 뒷바퀴 탈부착 버튼을 점검하여 운행 중 바퀴가 이탈되는 것을 방지하십시오.
6. 운행 전 주차브레이크 및 핸드 브레이크 작동이 원활하게 되는지 점검 하십시오.
7. 휠체어에 이상이 있을 때는 함부로 만지지 마시고 「의료기기수리업신고」를 받은 곳에 맡긴 후, 수리를 받으시기 바랍니다.

3) 청소 및 소독

1. 제품 청소 시 물기가 있는 부드러운 헝겊 등으로 닦아 건조 후에 사용하십시오.

   ⚠️ 주의 : 신나, 벤젠 등으로 제품을 닦지 마십시오. (변색, 변형의 원인이 될 수 있습니다)

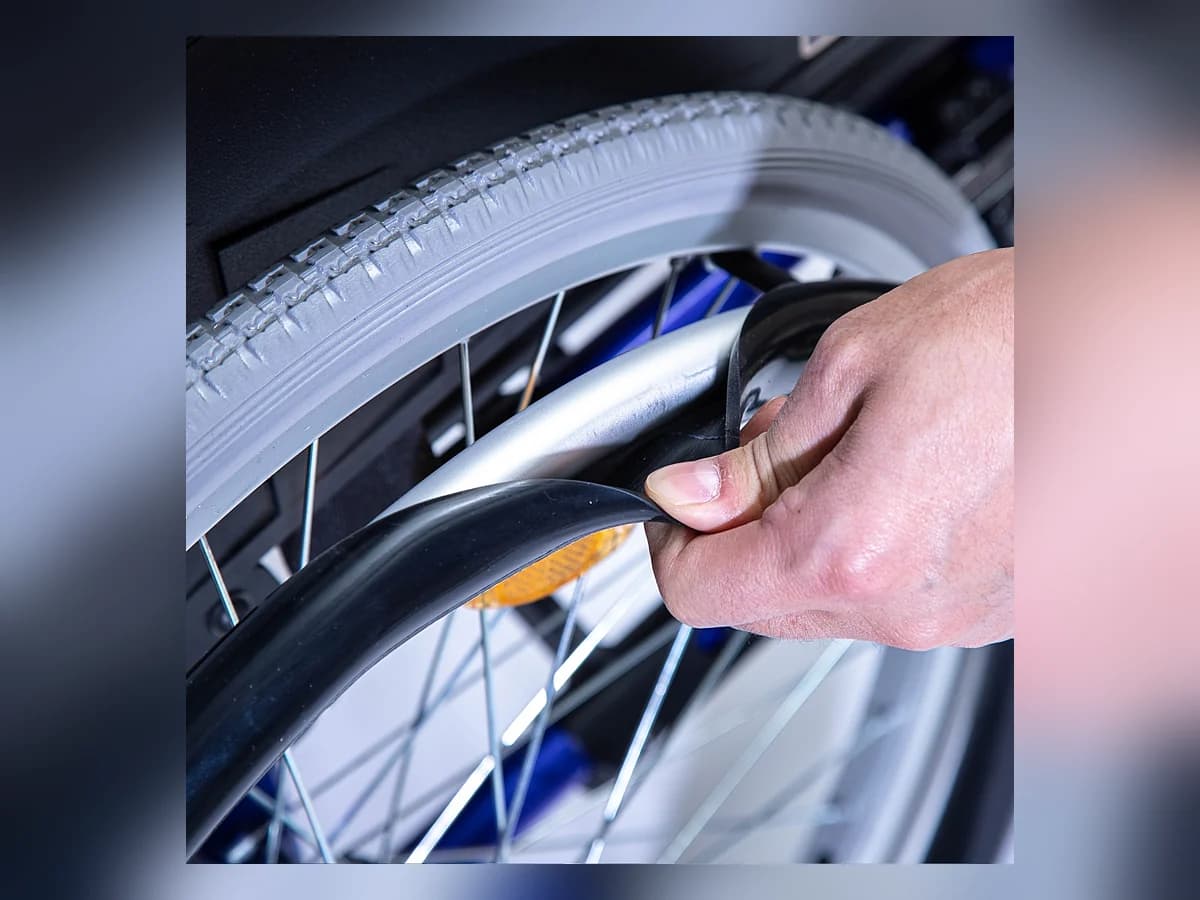

2. 핸드림 실리콘 커버가 먼지 등으로 오염될 경우 부드러운 헝겊에 물을 묻혀 닦으시면 쉽게 제거됩니다.

6.3 정기 점검 리스트

항목	일일	주간	월간	년간
회전, 착탈 부위의 오염 및 작동성 점검	●
타이어 마모(손상)		●
연결부위 체결 상태		●
브레이크 점검 (간격 및 정상 작동 여부)		●
스포크의 파손 여부		●
발판의 안정성 여부		●
핸드림의 이상 유무		●
시트 등받이의 상태			●
기타 안전과 관련한 모든 부위			●
정기적인 보수 및 점검				●

⚠️ 주의 : 휠체어 사용 기간은 사용자의 유지관리에 따라 달라질 수 있으니, 주기적인 점검을 하시기 바랍니다.

6.4 일반적인 문제 및 해결책

휠체어 기능에 이상이 있음을 발견하면 사용을 중단하고 ㈜케어라인이나 판매점에 직접 문의하십시오.

증상	가능한 원인	조치
휠체어를 밀기가 어려움	앞, 뒤 바퀴 회전축의 오염	앞, 뒤 바퀴 축에서 먼지 등 이물질을 제거합니다.
	앞바퀴에 너무 큰 하중이 가해짐	무게 중심을 이동합니다.
휠체어의 회전이 어려움	앞바퀴 회전축이 뻑뻑할 경우	앞바퀴 방향축을 점검하고 필요한 경우 풀어 주십시오.
	앞바퀴 회전축의 오염	앞쪽 바퀴 축에서 먼지 등 이물질을 제거합니다.
휠체어를 접고 펼치기 어려움	프레임의 교차 경첩이 오염	크로스바 경첩(힌지)을 청소하고 윤활제를 도포하십시오.
휠체어가 안정적이지 않음	휠체어의 구성 품이 단단하지 않고 견고히 고정되지 않음	모든 나사와 너트가 조여졌는지 확인 하십시오.

제품에 문제가 발생하면 구입처에 문의하십시오. 공인되지 않은 서비스로 수리되었거나 순정 부품을 사용하지 않은 경우 제품이 올바르게 작동이 안될 수 있습니다.

7. 품질보증서

제품명	수동식휠체어
형명(모델명)	CL5000
품목 신고 번호	제신 21-40 호
최대허용하중	100 kg

제품의 외관, 사양 등은 제품 개선을 위해 사전 예고 없이 변경 될 수 있습니다.
