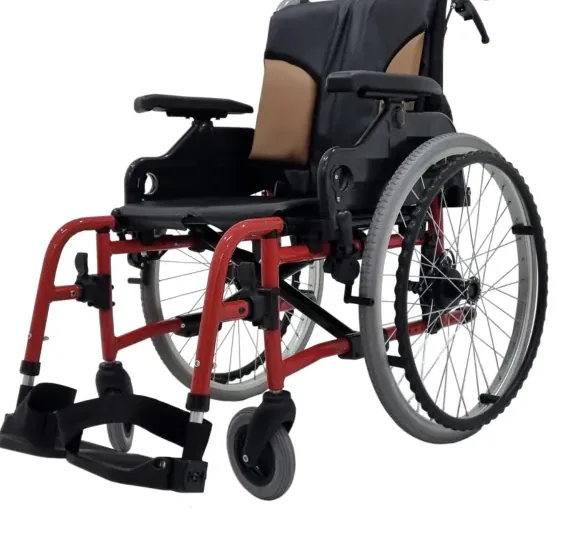

㈜휠라인 의료기기 1등급 수동식휠체어 UNIX-3(유닉스 3) 제품사용설명서(2021.11.15)를 웹용으로 옮긴 내용입니다.
알려드립니다
고객 여러분의 편의와 안전을 위하여 본 사용설명서를 반드시 읽고 내용을 숙지하신 후 사용하시기 바라며, 휠체어 뒷주머니에 항상 보관하여 주십시오. 사용설명서를 읽으신 후 이해하기 어려운 부분은 구입처 및 본사에 도움을 요청하시고 충분한 설명을 통해 완전히 이해하신 후 사용하여 주십시오.
다음과 같은 표시가 있는 부분은 특히 유념해 주시기 바랍니다.
- ⚠️ 위험 : 사람이 위험에 처해 다칠 수 있는 경우의 표시입니다.
- ⚠️ 주의 : 제품이 고장, 손상이나 상처가 발생할 수 있는 경우의 표시입니다.

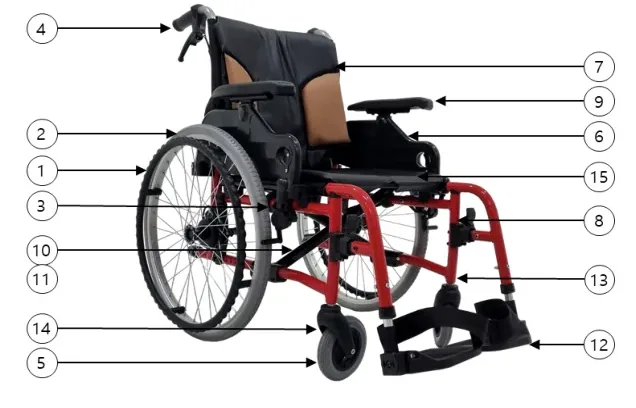

1. 제품의 구성
| 번호 | 명칭 | 기능설명 |
|---|---|---|
| 1 | 핸드림 | 휠체어를 구동시키는 장치 |
| 2 | 메인휠 | 핸드림의 구동력으로 차체를 구동시키는 바퀴 |
| 3 | 주차브레이크 | 정차 시 휠체어를 고정시키는 장치 |
| 4 | 보호자 손잡이 | 사용자를 밀어줄 수 있도록 보호자가 잡는 부위 |
| 5 | 캐스터 | 방향 전환용 바퀴 |
| 6 | 사이드가드 | 옷 등이 바퀴에 닿지 않게 보호하는 옆판 |
| 7 | 등받이시트 | 사용자의 등을 기댈 수 있는 부위 |
| 8 | 사이드프레임 | 메인 휠, 캐스터, 등받이를 장착하는 부위 |
| 9 | 팔걸이 | 사용자가 팔을 기댈 수 있는 부위 |
| 10 | 접이X 바 | 휠체어를 접었다 펼 수 있는 내부 프레임 |
| 11 | 캠버 | 밸런스를 결정해주고 신체조건에 따라 조절이 가능한 부품 |
| 12 | 발판 | 사용자의 발을 지지하는 받침대 |
| 13 | 포크하우징 | 캐스터 및 포크 축을 잡아주는 부품 |
| 14 | 포크 | 캐스터를 회전시키는 부품 |
| 15 | 방석 | 사용자가 앉는 자리 |
| 16 | 안전벨트 | 휠체어 사용자가 앞으로 쏠림 등의 위험을 방지하는 장치 |
| 17 | 표시사항 스티커 | 휠체어 이력사항이 기재된 식별 스티커 |
* 제공품 : 공구 set
2. 기본 사양
| 제조(수입) | 제조 |
|---|---|
| 제조원 | ㈜휠라인 |
| 제조국 | 대한민국 |
| 제품종류 | 수동 휠체어, 복지용구 |
| 모델명 | UNIX-3 (유닉스 3) |
| 중량 | 17.2 kg |
| 전체크기 | 1,015mm x 860mm x 620mm (길이x높이x넓이) |
| 보관크기 | 735mm x 690mm x 335mm (접었을 때 길이x높이x넓이) |
| 뒷바퀴 | 22” |
| 앞바퀴 | 6” |
| 타이어 적정 공기압 | PU 통 타이어 (해당 없음) |
| 적정동작하중 | 100kg |

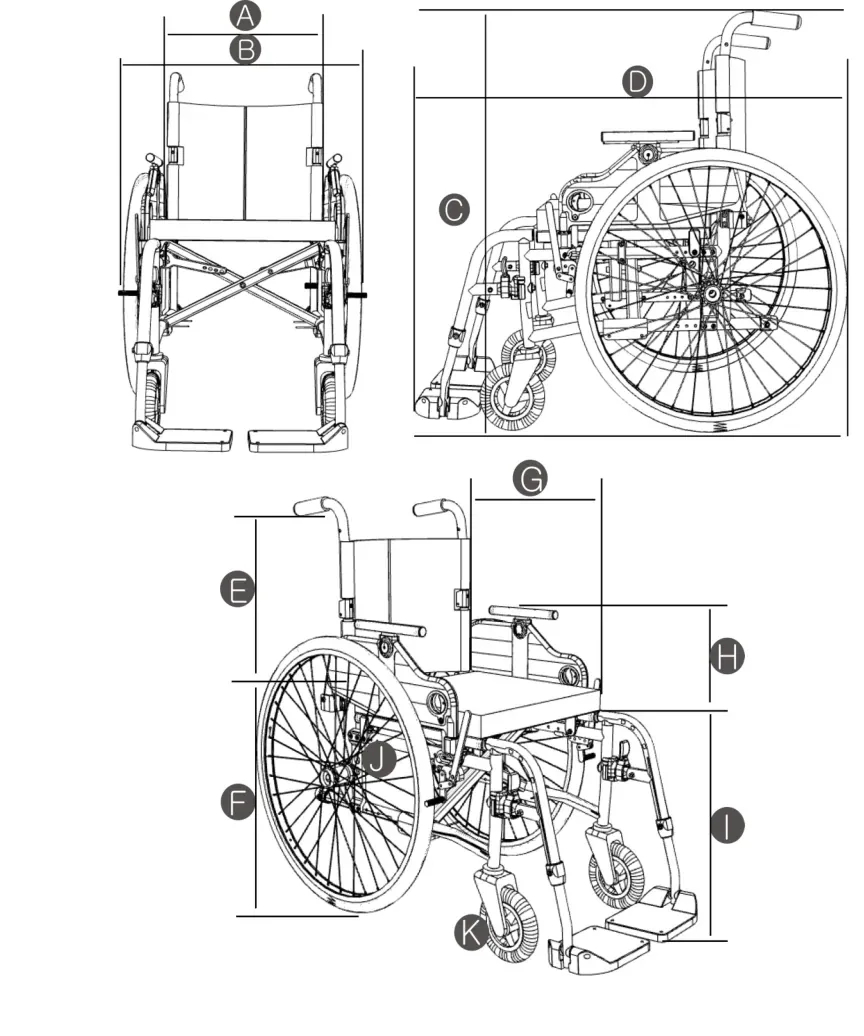

3. 형상 · 구조와 치수
가. 주요 부분 크기
| 기호 | 부분명(단위) | 치수 |
|---|---|---|
| A | 좌석넓이(mm) | 360mm ~ 440mm |
| B | 전체넓이(mm) | 좌폭 사이즈 + 200mm |
| C | 전체높이(mm) | 860 |
| D | 전체길이(mm) | 1,015 |
| E | 등받이높이(mm) | 400mm |
| F | 허브축높이(mm) | 275 |
| G | 시트깊이(mm) | 400mm |
| H | 팔받이높이(mm) | 200-265 |
| I | 발걸이길이(mm) | 465 |
| J | 뒷바퀴(inch) | 22” |
| K | 앞바퀴(inch) | 6” |
| 접었을 때 전체길이(mm) | 735 | |
| 접었을 때 전체높이(mm) | 690 | |
| 접었을 때 전체넓이(mm) | 240mm | |
4. 제품의 특성

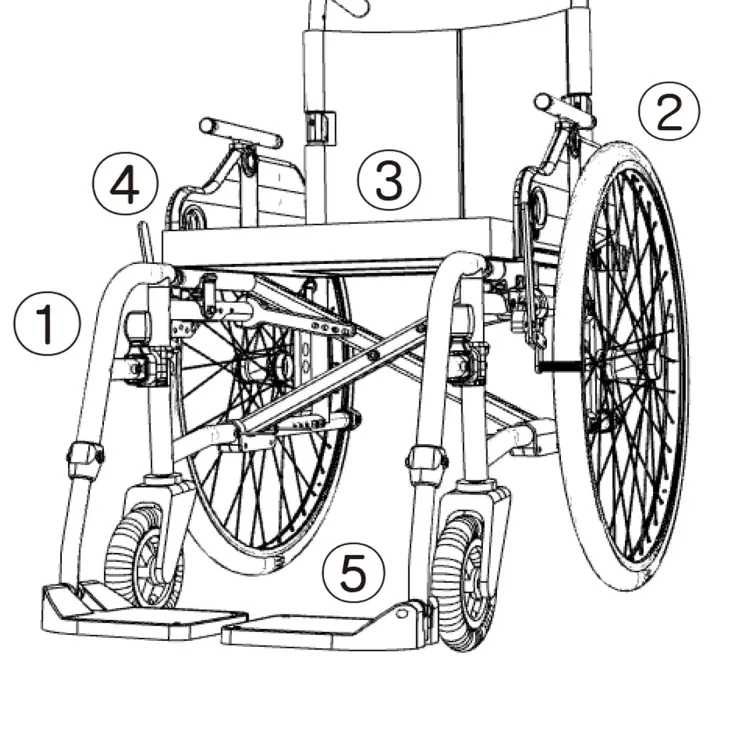

가. 제품의 작동 원리
본 기기는 사용자가 핸드림을 이용하여 수동으로 구동부를 돌려 기능을 조작하거나, 보호자가 보호자용 손잡이를 이용하여 휠체어를 운전하는 수동식 의료용 휠체어입니다.
나. 제품의 특성 및 관리방법
1) 기계적 특성
- • 차체부 : 프레임, 접이 X-바로 구성되어 있는 골격 장치
- • 구동부 : PU 타이어의 구동륜, 자재륜
- - 수시로 타이어를 점검하고, 타이어의 마모상태(돌기가 심하게 마모되지 않을 것)를 점검하여 적정치를 유지할 수 있도록 하고, 타이어가 손상된 상태로 주행하지 않는다.
- • 방석 : 사용자가 앉아 자세를 유지하는 장치
- - 신나, 벤젠 등으로 제품을 닦지 않는다.(변색, 변형의 원인이 될 수 있다.) 쿠션이 요실금 등으로 오염되었을 때에는 본체로부터 분리시켜 물세탁 후 건조시켜 사용한다.
- • 브레이크 : 정차 시 휠체어를 고정시켜 주는 장치
- - 수시로 앞바퀴, 뒷바퀴, 브레이크 등의 볼트 체결 및 조임 상태를 점검하여 느슨하거나 풀려 있는 부위가 없도록 한다.
- • 발판 : 사용자의 발을 지지하는 장치
5. 주의 사항
⚠️ 주의!
- 사용법을 충분히 숙지하신 후에 사용한다.

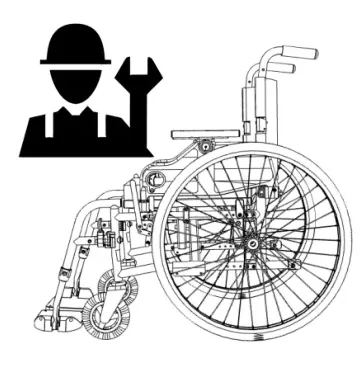

- 운행 전·후 뒷 바퀴, 캐스터, 주차브레이크 등의 나사를 점검하고 풀려있을 경우 반드시 조여 준다.

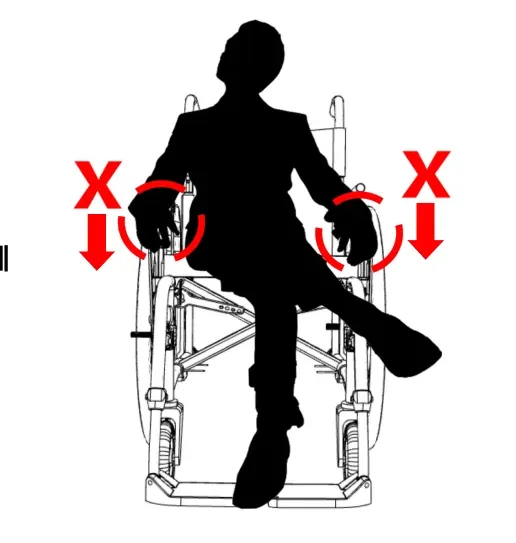

승·하차 시 주차브레이크에 체중을 싣지 않는다.
위험 및 경고 사항

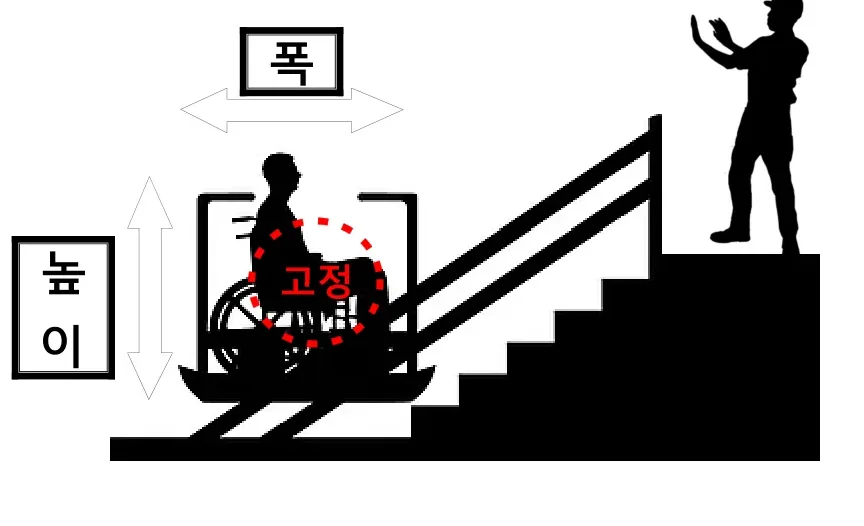

- 지하철 리프트 등 장애인 편의시설 이용에 따른 안전사고 예방을 위하여 사용자는 제품의 규격(외장길이, 높이 및 폭)을 반드시 숙지한다.
- 지하철에 설치된 리프트 또는 승강기를 이용할 경우 사용자는 안전사고 예방을 위하여 제품이 지하철 리프트 또는 승강기의 규격에 맞는지 확인한다.
- 제품이 지하철에 설치된 리프트 또는 승강기의 규격에 맞지 않는 경우 사용자는 안전사고 예방을 위하여 반드시 보호자 또는 안전요원의 도움을 받도록 한다.
- 지하철에 설치된 리프트를 이용하는 경우 리프트 탑승 후에는 주차브레이크를 이용하여 바퀴가 고정되어 있는지 확인한다.
⚠️ 위험
100KG — 100kg 체중 이하로 사용하여 주십시오. 또한 무리한 압박이나 과도한 충격을 가하지 마십시오.
탑승 시 반드시 안전벨트를 착용하십시오.

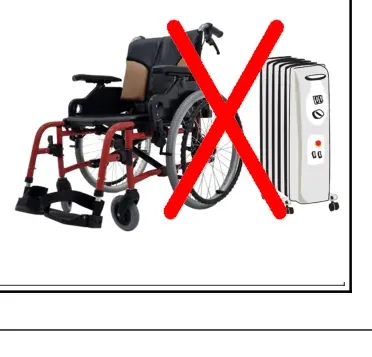

휠체어에 상온을 훨씬 초과하는 열이 가해질 경우 시트 및 플라스틱 재질의 부품 등이 손상될 위험이 있으니, 난방 기구 등 열기가 있는 근처에 주차하지 않는다.
⚠️ 위험
본 제품은 차량용 휠체어로 사용되지 않습니다.
⚠️ 주의! 사용 후 보관방법
- 사용자 외의 어린아이나 의사소통이 어려운 사람의 손이 닿지 않는 곳에 보관하여 잘못된 사용을 방지하도록 한다.
- 상온, 상습에 보관하면 변색, 변형을 방지하여 오래도록 성능을 유지할 수 있다.
- 장시간 보관 시에는 보호 덮개를 덮어서 보관한다.
기기를 사용하는 모든 사람이 사용설명서를 읽고 지침과 경고를 숙지하지 않음으로 인해 발생하는 손상 및 또는 부상에 대해서는 제조사는 어떠한 책임도 지지 않는다.
- 주차브레이크가 정상 작동하는지 확인한다.
- 발판거치대 탈부착 여부를 확인한다.
- 휠체어의 접이X바 작동 여부를 확인한다.
- 팔걸이가 잘 고정되어 있는지 확인한다.
- 안티팁, 보호자브레이크, 및 추가 옵션 사항 확인 후 사용한다.
- 볼트 및 너트가 풀린 곳 있는지 확인 후에 사용한다.
6. 사용 방법
가. 팔걸이 높낮이 조절장치 작동법

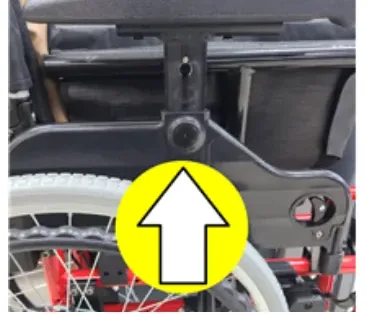

① 팔걸이 높낮이 버튼 위치 확인 (위 아래 높이 조절 3단계 가능)

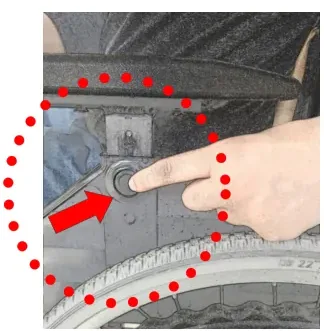

② 높낮이 버튼을 눌러준다. (팔을 올려놓은 상태에서 누르지 마시오)

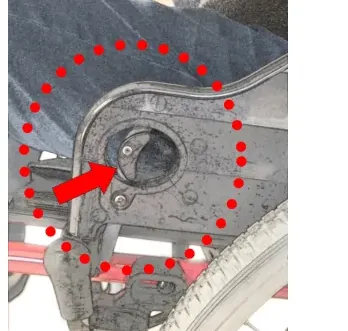

③ 팔걸이 밑 부분 뒤로 젖힐 수 있는 레버 확인

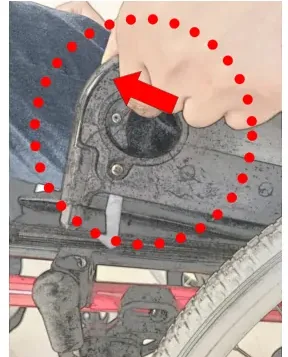

④ 손가락을 이용해 레버를 밀어주고 팔걸이를 위로 들어준다. (옆 가드가 같이 올라가기 때문에 안전한 상태에서만 이 기능을 사용하시오)
나. 주차 방법 및 조작방법

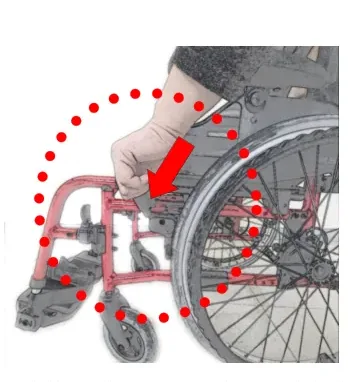

① 주차브레이크로 바퀴를 정지시킨다.

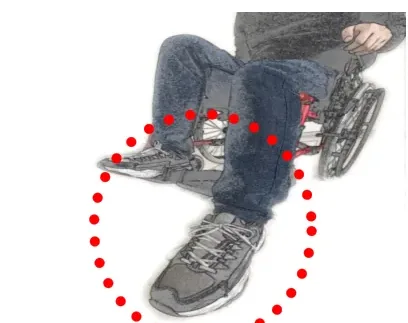

② 다리를 발판에 올린다.

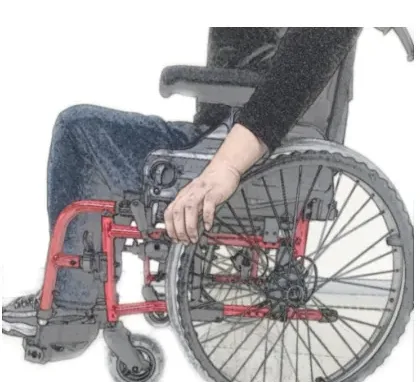

③ 주차브레이크를 풀어 핸드림을 서서히 밀며 저속으로 출발한다.
다. 브레이크 사용 방법
체결 방법

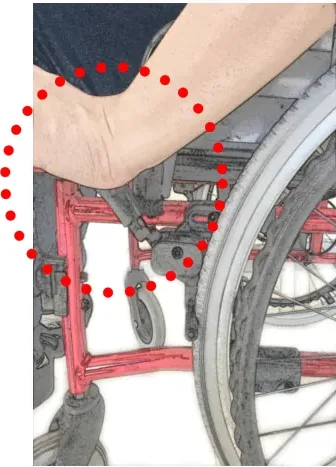

① 손바닥을 사용해 전면부로 밀어준다.

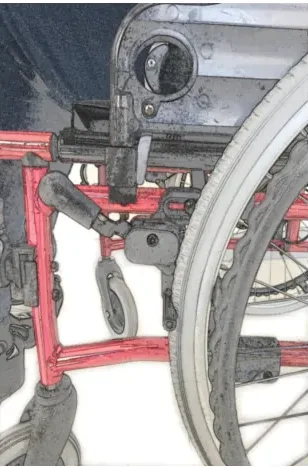

② 브레이크 손잡이가 고정되었는지 확인한다.
해체 방법

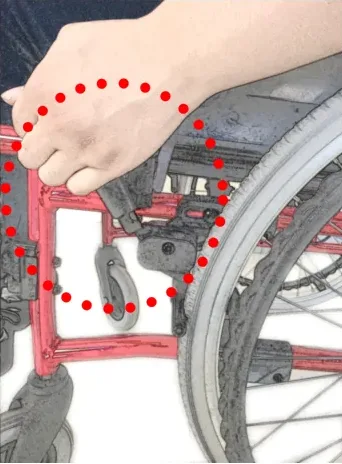

③ 브레이크 손잡이를 손으로 쥔 상태에서 몸쪽으로 당겨준다.

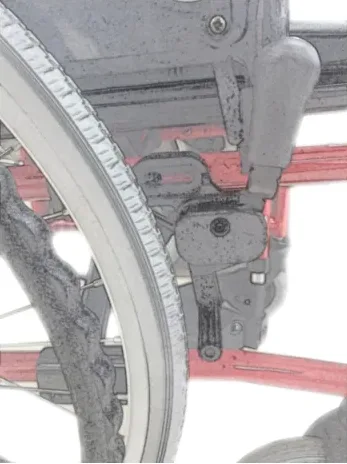

④ 끝까지 당겨준 상태에서 손을 놓는다.

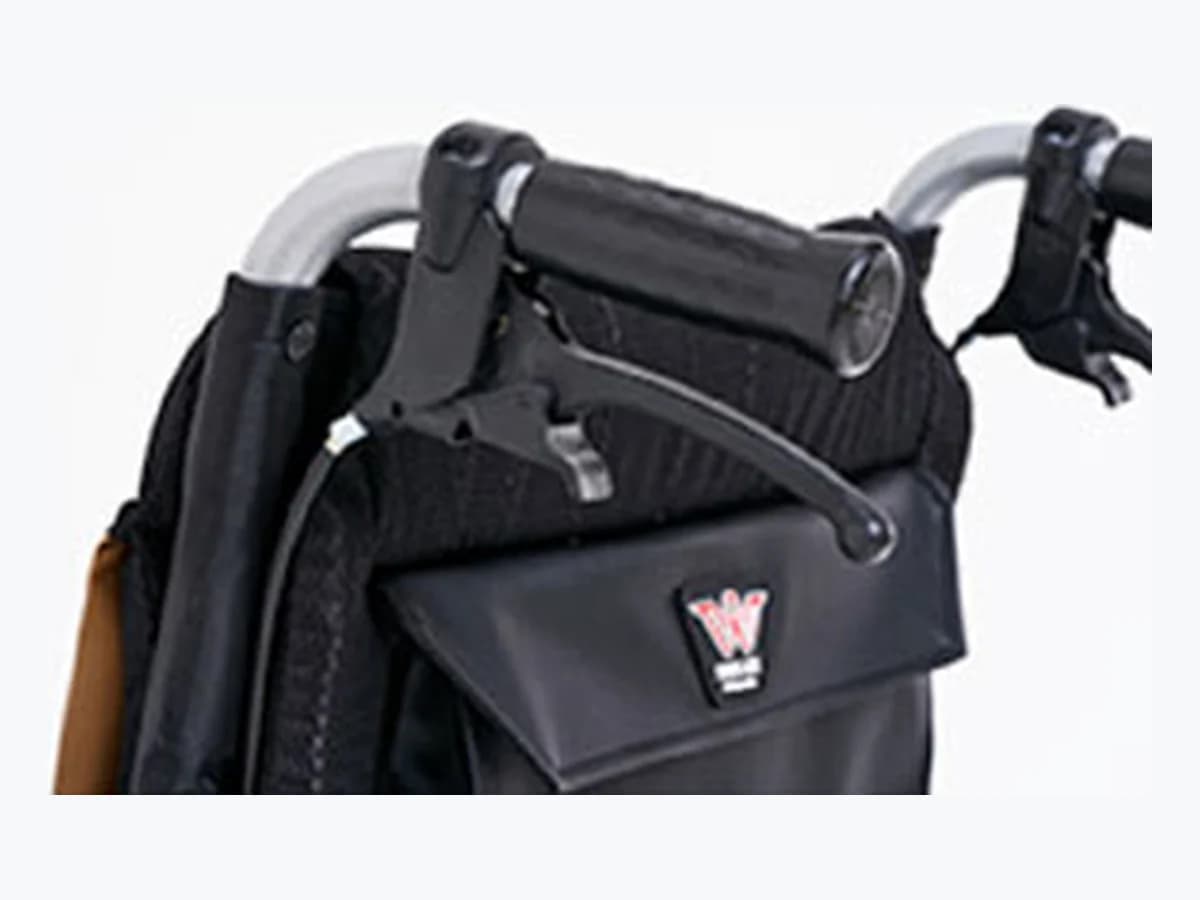

라. 보호자 브레이크 작동법
① 손잡이 고무를 움켜쥔 상태에서 손가락을 이용해 레버를 잡아 당겨준다.
② 잡아 당겨준 상태에서 레버 하단에 위치한 잠금 장치를 밀어준다.
③ 놓아 주면 고정 완료
④ 검지 손가락을 이용해 잠금 장치를 눌러준다. (이때 손잡이 레버가 튕길 수 있음으로 꼭 잡고 한다)
⑤ 잠금장치를 누른 상태에서 천천히 레버를 놓아준다.
마. 발걸이 착탈 방법
① 발걸이 쪽 레버 위치 확인
② 발걸이 레버를 당겨준다. (이 때 사용자는 휠체어에 앉은 상태에서 발걸이에 발을 올려놓지 말 것)
③ 레버를 당긴 상태에서 바깥쪽으로 부드럽게 돌려준다.
④ 끝까지 돌려준 상태에서 발걸이를 해체 해준다.
⑤ 레버를 당긴 상태에서 바깥쪽으로 부드럽게 돌려준다.
⑥ 유닉스-3는 발판이 안쪽으로 접혀서 이용자가 도움을 받을 시 발걸이를 탈착하지 않아도 됩니다.
7. 기재사항
| 제조업허가번호 | 제3244호 |
|---|---|
| 품명 | 수동식 휠체어 |
| 제조 품목 신고번호 | 제신 21-1023호 |
| 제조번호 | 별도표기 |
| 형명 | 유닉스-3 (UNIX-3) |
| 사용목적 | 환자를 이송하는 데에 사용하는 수동식 의자 |
| 제조 년월일 | 별도표기 |
| 저장방법 | 보관 또는 실온저장 (사용설명서 참조) |
| 사용방법 및 주의사항 | 사용설명서 참조 |
| 환자허용중량 | 100 kg |
| 중량 | 17.2 kg |
| 포장개수 | 1BOX / 1EA |
| 판매업소명 | 각 구매처 |
| 부품보유기간 | 5년 |
| 교환 및 보상 | 생산물 책임보험에 의해 보상 |
| 제조업소명 / 제조국 | ㈜휠라인 / 대한민국 |
| 주소 및 전화번호 | 031-734-1874 / 경기도 안성시 죽산면 하구산길139 |
| A/S 연락처 | 010-7437-1874 |
| 품질 보증기간 | 구매일로부터 2년 |
‘소비자 기본법’에 따른 소비자 분쟁해결기준에 따라 피해를 보상합니다. 본 제품은 “의료기기”용 휠체어입니다.
저장방법 및 유효기간
- 저장방법 : 실온보관
- 유효기간 : 5년 (또는 60개월). 내구연한이 경과된 제품은 사용하지 않는다.
8. 보증서
- • 당사가 공급하는 제품은 ISO 13485의 품질 기준에 준하여 생산된 우수한 품질의 제품이므로 안심하고 사용하셔도 좋습니다.
- • 저희 ㈜휠라인의 모든 제품은 1년 이내의 차체결함 시 무상으로 A/S를 받을 수 있습니다.
※ 단, 아래 사항은 무상 A/S에서 제외합니다.
- 소모품의 교체 (타이어, 튜브 등)
- 사용설명서의 사용방법 및 주의사항을 이행하지 않아서 생긴 제품 손상이나 고장
- 사용자가 무단으로 제품을 개조하여 발생하는 고장
- 화재 또는 천재지변에 의한 파손 및 고장
※ 복지용구로써 수동휠체어의 내구연한은 5년입니다.
- • A/S를 받으시려면 반드시 아래의 품질보증서(성명·연락처·주소·구입일자·구입처·판매원)를 제시하신 후에 무상 혹은 유상서비스를 요청하여 주십시오.
- • A/S 문의는 당사 홈페이지 지역별 지정점을 확인하신 후 의뢰하여 주시기 바랍니다.
| 본사 및 공장 | 경기도 성남시 야탑로 205번길 26 TEL : 031-734-1874 // FAX : 031-735-1872 |
|---|---|
| 총판 : 엔젤케어 | 경기도 성남시 중원구 도촌로12 (대덕프라자1차 307호) TEL : 031-758-1874 // FAX : 031-758-1872 |
