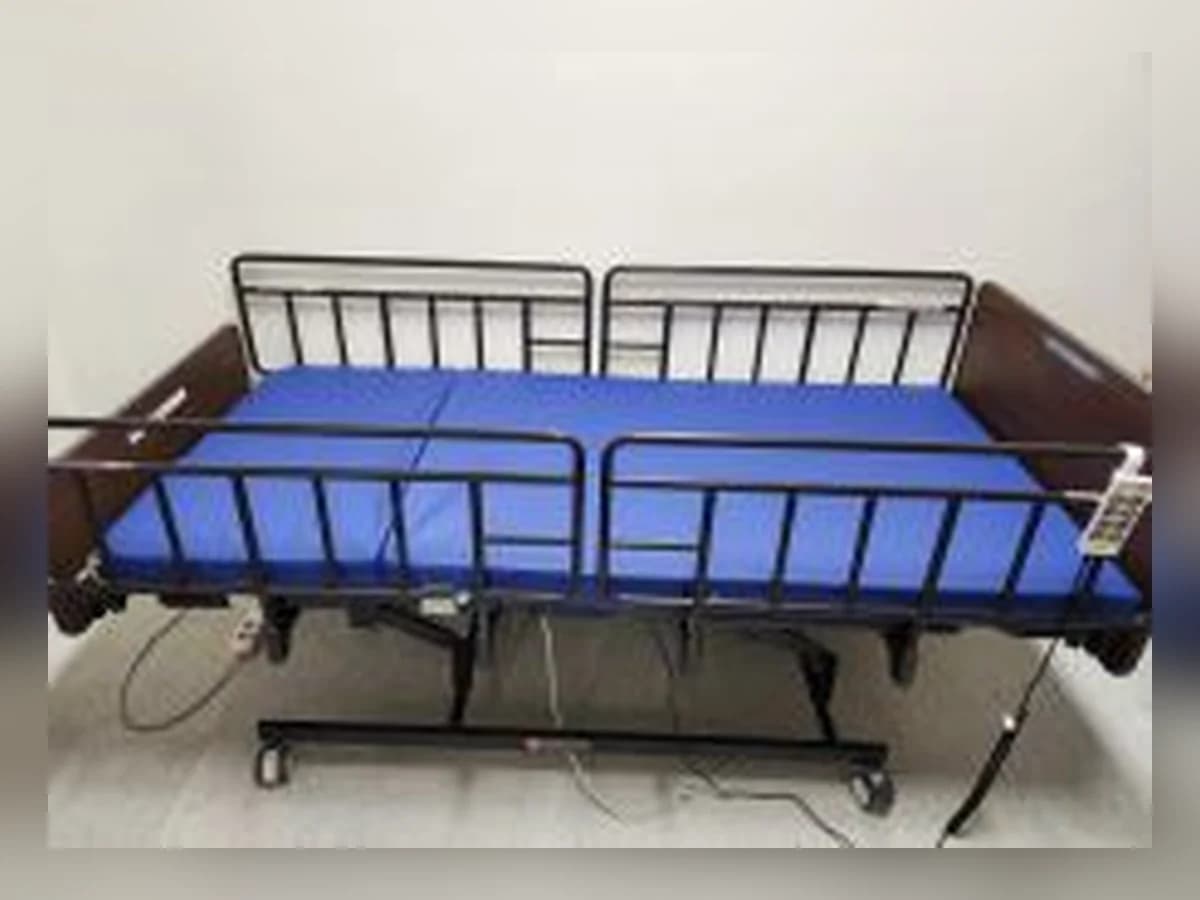

CoreNeo 3M(NS830)

사용설명서

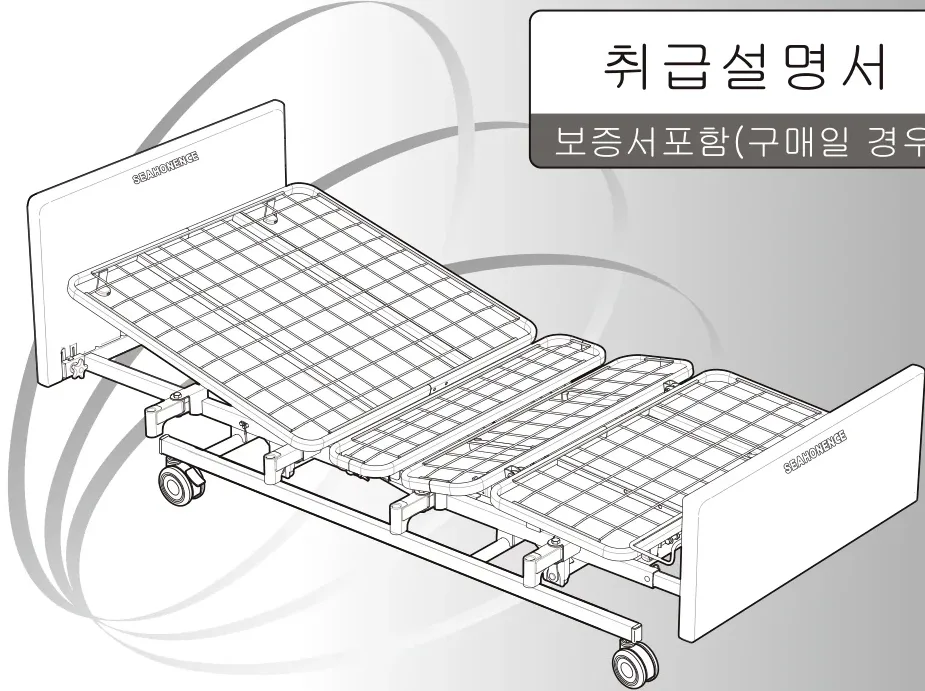

가정요양용 전동침대 코어네오(CORE Neo) 4M·3M (NS-840·NS-830) 취급설명서를 웹용으로 옮긴 내용입니다. 제조원 : 일본 시호넨스(주), 수입판매원 : (주)조아. 본 설명서는 두 모델(NS-840·NS-830) 공통입니다.

침대의 사용목적, 특징

「가정요양용 전동침대 CORE Neo(코어네오) 시리즈」는 가정에서 침대를 사용하시는 분의 거동을 도와드리고, 간병인·보호자의 부담을 경감시켜드리는 것을 목적으로 만들었습니다. 본 침대에는 다음과 같은 특징이 있습니다.

1. 전원버튼과 작동 잠금 기능이 있어 오작동을 방지합니다.

• • 일정시간(5분) 스위치를 조작하지 않으면 전원이 자동으로 꺼집니다. 전원이 꺼진 상태에서 버튼을 잘못 눌러도 침대가 작동하지 않습니다.
• • 작동 잠금 기능에 의해 전용 키를 사용하여 모든 동작, 높이 조절, 등올림과 다리올림, 머리받침의 동작을 멈추게 할 수 있습니다.

2. 리모컨 조작으로 최적의 자세를 자유롭게 취할 수 있습니다.

3. 수납식 사이드레일 꽂이

사이드레일 홀더를 수납하면 다리 부분에 돌출부위가 없어져서 안심하고 앉거나 일어날 수 있습니다. 또한 침대를 사용하시는 분과 간병인이 다칠 수 있는 위험을 줄일 수 있습니다.

4. 초저상 28cm

바닥에서 침상판까지의 높이를 나타냅니다.

• • 오르내리기 편하고 안정되게 기립할 수 있는 자세를 가능하게 합니다.
• • 침상판을 최대 64cm까지 올릴 수 있어 간병 등의 부담을 덜어드립니다.

5. 고성능 모터를 채용했습니다.

• • 안정되게 동작하는 저소음, 높은 추진력의 모터.
• • 만일의 누전에도 안전한 「저전압 DC24V 시스템」.

6. 통기성이 뛰어나 위생적인 자사 독자의 메쉬 침상판 구조를 제공합니다.

• • 통기성이 뛰어나 습기를 배출하고, 세균의 번식이나 곰팡이 발생을 막습니다.
• • 고강도 용접에 의해 강성과 탄력성을 갖추고 있습니다.

안전한 사용을 위하여

반드시 사용하기 전에 『안전한 사용을 위하여』를 잘 읽고 올바르게 사용하여 주세요. 침대 본체와 옵션을 안전하게 사용하기 위해 사용자와 그 외의 분들에게 피해나 손해를 미연에 방지하기 위함입니다.

표시와 그림 표시에 관하여

• • 경고 : 이 표시를 무시하고 잘못된 취급을 하면 생명을 위협할 수 있는 가능성이 예상되는 내용을 표시합니다.
• • 주의 : 이 표시를 무시하고 잘못된 취급을 하면 부상을 입을 가능성 및 물적 손해의 발생이 예상되는 내용을 표시합니다.
• • △ 기호는 경고·주의를 촉구하는 내용(예 : 감전주의)을 말합니다.
• • ⊘ 기호는 금지 행위(예 : 분해금지)를 말합니다.
• • ● 기호는 반드시 실행해야 하는 강제의 내용(반드시 지킴)을 말합니다.

⚠️ 경고라벨에 관하여 : 침대를 사용하는 분에 대해서 특히 주의해야 할 것을 라벨 표시하여 각 프레임에 붙어있습니다. 경고 라벨을 뜯거나 손상되지 않게 해주세요.

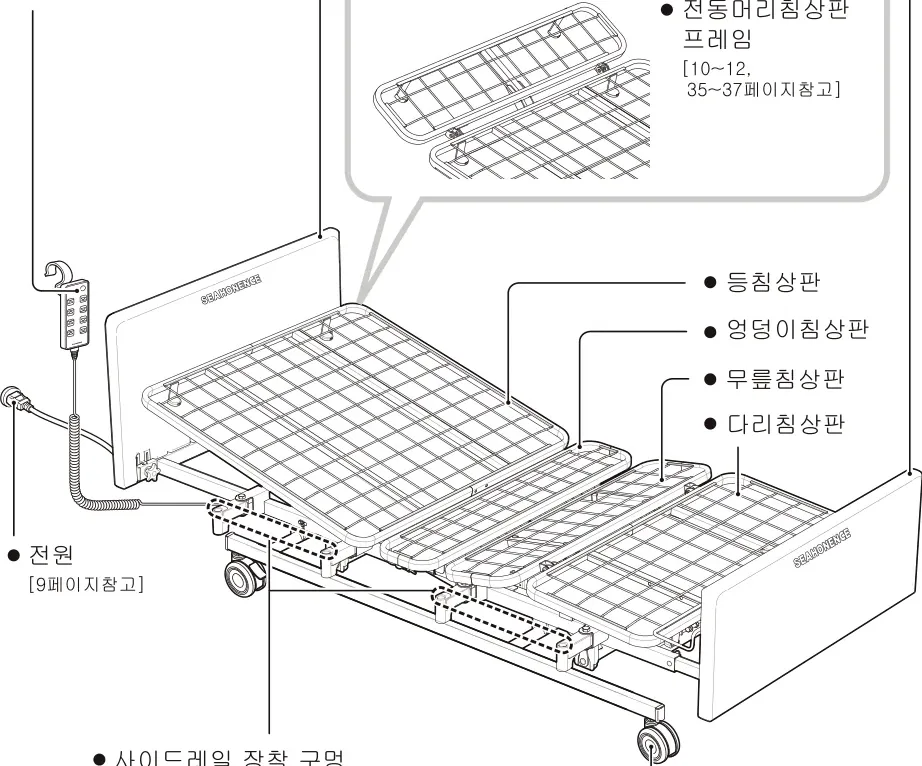

주요 부분의 이름과 기능

• • 리모컨 : 침대의 높이, 침상판의 각도를 무단계로 조절 가능합니다. 상부에 붙어있는 고리로 보드판 또는 사이드레일 등에 걸어주세요.
• • 머리보드판 / 다리보드판 : 손잡이 볼트를 풀어서 위로 들어 올리면 분리됩니다.
• • 전동 머리침상판 프레임 (NS-840).
• • 침상판 : 등침상판 / 엉덩이침상판 / 무릎침상판 / 다리침상판.
• • 사이드레일 장착 구멍 : 사이드에 각각 4곳 있습니다.
• • 캐스터(바퀴) : 좌우에 4곳 있습니다.
• • 전원.

사용법 — 조작 방법

리모컨 버튼으로 침대의 등올림, 무릎침상판 등을 무단계로 조절할 수 있습니다. 버튼을 누르면 움직이고 떼면 그 위치에서 멈춥니다. 조작 전에 침대의 전원플러그를 콘센트에 꽂아주세요.

⚠️ 주의 : 모터의 연속 사용 시간은 2분까지입니다. 2분 이상의 연속 사용은 하지 마세요. 계속 사용하는 경우는 잠시 시간을 두고 사용하세요. 리모컨은 NS-800 시리즈 이외의 침대에 장착하지 마세요.

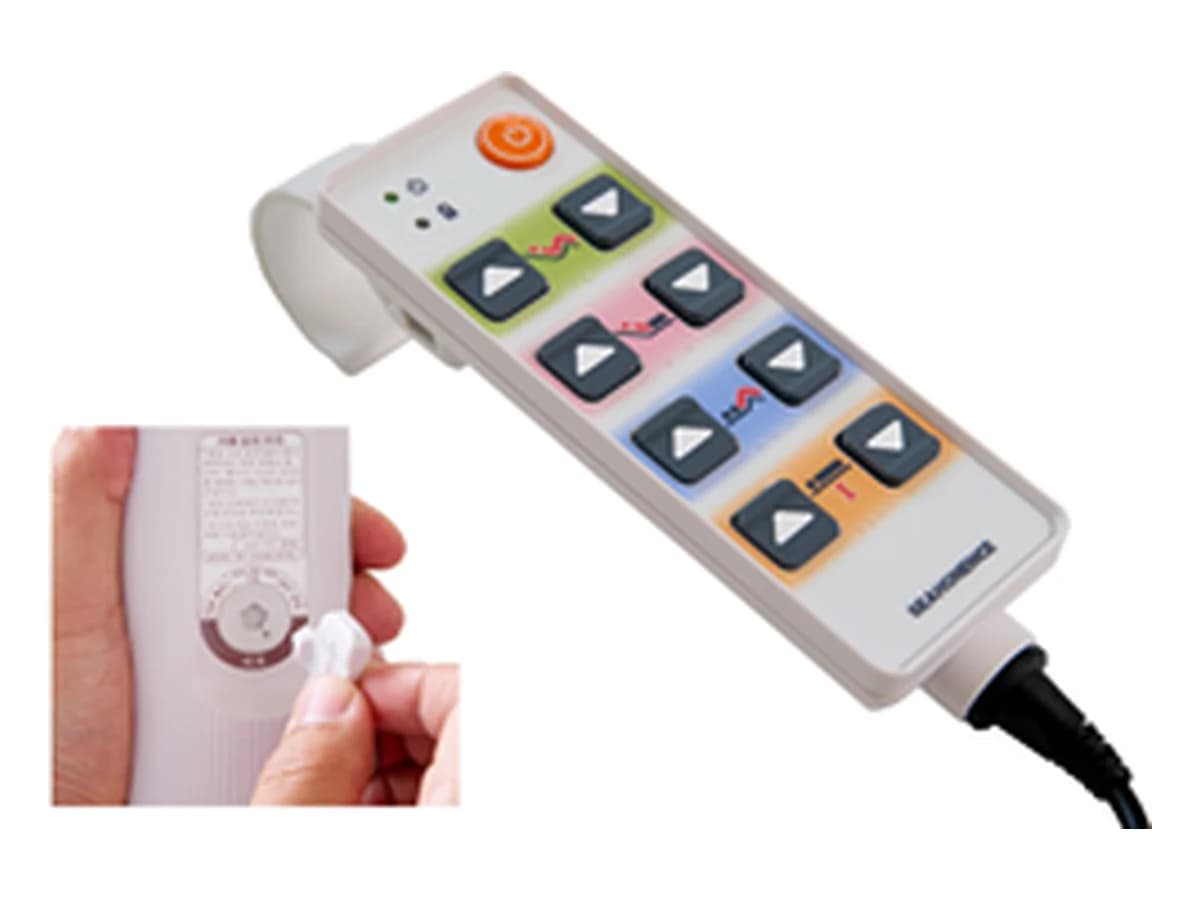

전원버튼과 작동 잠금 기능에 관하여

전원버튼 : 리모컨의 전원버튼을 누르면 조작이 가능합니다(전원램프 : 녹색 점등). 작동이 끝났으면 전원버튼을 눌러 전원을 꺼주세요.

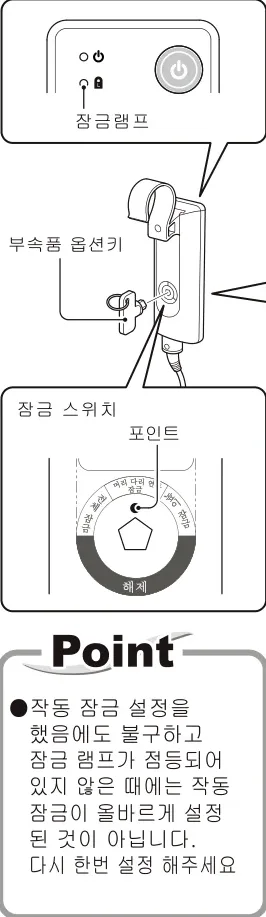

작동 잠금 기능 : 리모컨 뒷면의 잠금 스위치를 전용 키로 회전시켜 잠금을 설정합니다. 포인트(점) 위치를 표시의 중앙에 맞춰 주세요.

• • 「해제」 → 모든 조작이 가능합니다. (출하 시 설정)
• • 「높이 잠금」 → 높이 조정이 안 됩니다. (잠금 램프 : 오렌지)
• • 「전체 잠금」 → 모든 조작이 안 됩니다. (잠금 램프 : 오렌지)
• • 「머리 다리 연동 잠금」 → 「머리 다리 연동」 버튼의 조작이 안 됩니다. (「머리」·「다리」 버튼은 개별로 조작됩니다.)
• • 전동 머리침상판 프레임의 「머리침상판 잠금」 → 머리침상판의 조작이 안 됩니다. (NS-830은 「머리 다리 연동 잠금」으로 표시됩니다.)

※ 작동 잠금 설정을 했음에도 잠금 램프가 점등되어 있지 않은 때에는 올바르게 설정된 것이 아닙니다. 다시 한 번 설정해 주세요.

리모컨 버튼 조작 방법

아래 버튼으로 등침상판·다리침상판의 각도, 침대의 높이를 무단계로 조절 가능합니다. 리모컨의 조작버튼이나 사용할 수 있는 기능은 침대 타입(NS-840/NS-830)에 따라 다릅니다.

• • ① 등올림 + 다리올림 (NS-830) : 등올림과 다리올림이 동시에 올라가고 내려갑니다.
• • ② 등올림 (NS-840·NS-830) : 등침상판을 수평에서 최대 70°까지 조절합니다. 침대에서 일어날 때, 독서나 TV 시청에 편리합니다.
• • ③ 다리올림 (NS-840·NS-830) : 다리침상판을 수평에서 최대 30°까지 조절합니다. 몸을 일으킬 때 먼저 다리침상판을 올려 두면 몸의 미끄러짐이 줄어듭니다.
• • ④ 높이 조절 (NS-840·NS-830) : 바닥부터 침상판까지 높이를 28~64cm 사이로 조절합니다(매트리스 제외). 간병인의 허리에 부담을 줄입니다.
• • ⑤ 머리침상판 동작 (NS-840) : 머리침상판을 최대 30°까지 조절합니다. 식사 시 편리하며 오연·사레 위험을 경감합니다.

리모컨 설치 위치에 관하여

리모컨은 상부의 고리를 이용하여 머리·다리보드판의 상단이나 사이드레일에 걸어둘 수 있습니다. 걸어둘 때에는 반드시 침대 외측(바깥쪽)에 걸어주세요.

⚠️ 경고 : 침대를 이용하는 분이 리모컨을 조작할 때에는 반드시 손에 들고 조작해 주세요. 리모컨을 침대 외측 이외에 걸어두면 틈새에 끼어 파손·변형의 우려가 있습니다.

발끝 각도 조절

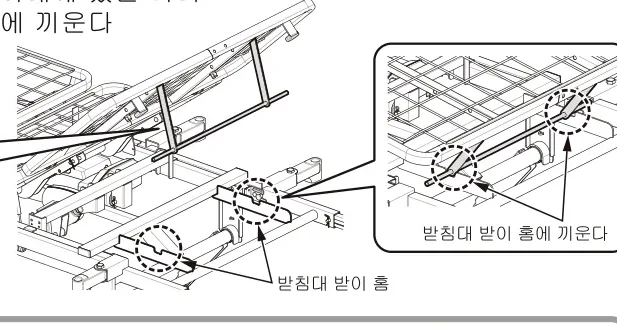

다리의 부종 대책을 위해 무릎 위로 들어올릴 때 발끝을 들어 올릴 수 있습니다. 다리침상판을 들어올려 아래에 있는 다리 받침대를 받침대 받이 홈에 끼웁니다.

⚠️ 주의 : 발끝 각도 조정은 손·팔 등이 끼지 않도록 주의하고, 침대를 사용하는 분이 반드시 침대에서 내린 후 해주세요.

설치 — 설치 장소에 대해서

설치 공간을 확보

1. 침대 한쪽 측면을 벽면에 가까이 두고 설치한 경우에는 이용자의 기립 동작이나 간병을 위한 공간과 방향을 미리 검토해 주십시오.
2. 이용자나 간병하는 사람이 실수로 전원코드에 다리가 걸리지 않도록 정리해 주십시오.

※ 주위 가구나 방 구조물 등에 부딪히지 않도록 거리를 둡니다. 콘센트까지의 거리는 약 2m 이내, 다리측 1m 이상.

수평이고 단단한 바닥을 선택

침대 무게는 최대 약 88kg입니다. 침대 무게와 사용하는 사람, 옵션 제품, 침구 등을 포함한 무게가 사용 시의 하중입니다. 이 하중을 충분히 견딜 수 있는 바닥면 강도를 확보해 주십시오. 전원 플러그를 빼고 넣기 쉬운 곳으로 설치해 주십시오.

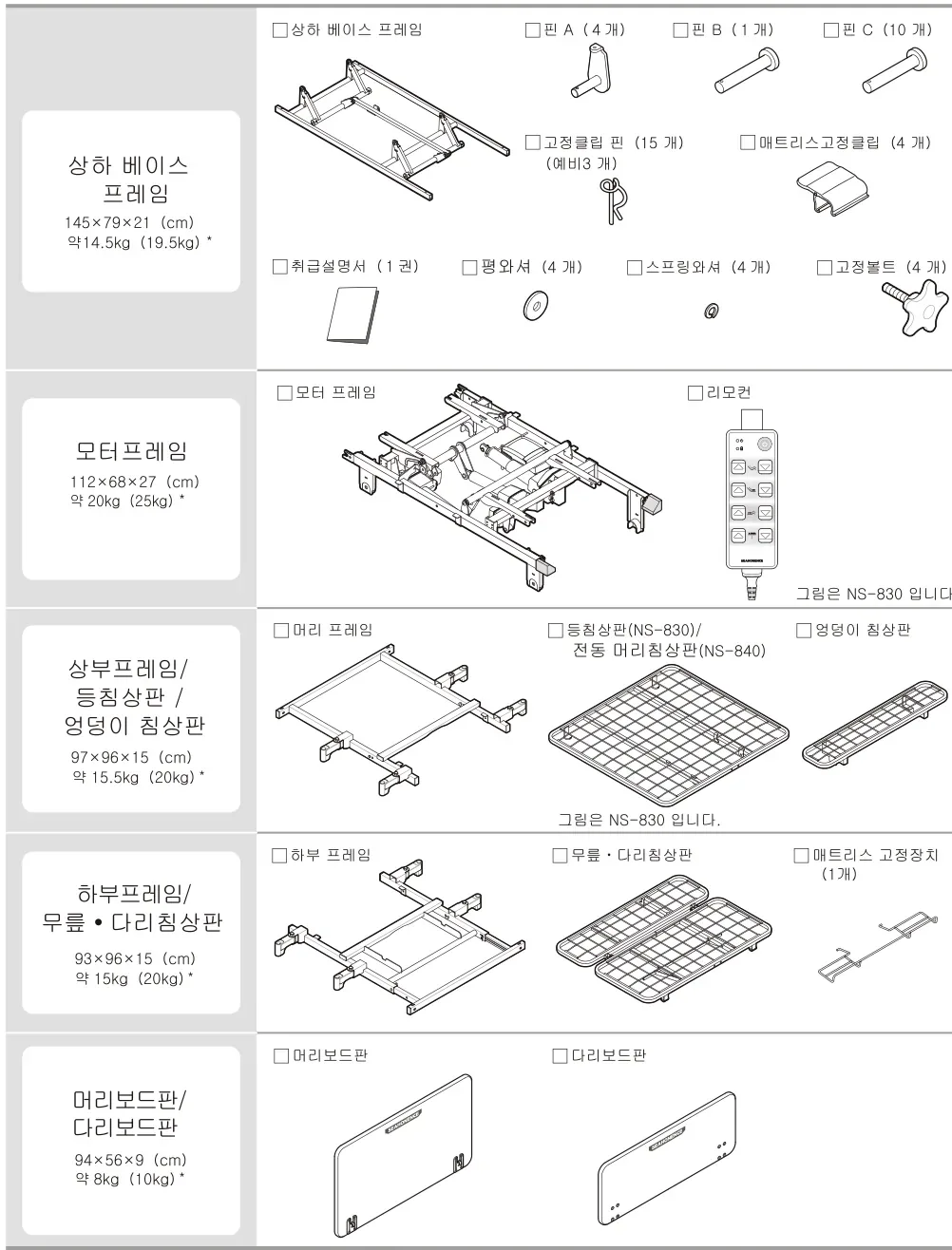

개봉과 부품의 확인

조립 전에 아래 부품이 모두 있는지 확인하십시오. 부족하거나 파손된 부품이 있는 경우에는 판매점 또는 폐사 서비스센터로 연락 주십시오.

부품	규격 · 수량
상하 베이스 프레임	145×79×21 cm, 약 14.5kg (박스 포함 19.5kg)
모터 프레임	112×68×27 cm, 약 20kg (25kg)
상부프레임 / 등침상판 / 엉덩이침상판	97×96×15 cm, 약 15.5kg (20kg)
하부프레임 / 무릎·다리침상판	93×96×15 cm, 약 15kg (20kg)
머리보드판 / 다리보드판	94×56×9 cm, 약 8kg (10kg)
핀 A (4개) · 핀 B (1개) · 핀 C (10개)	고정핀
고정클립 핀 (15개, 예비 3개) · 매트리스고정클립 (4개)	-
평와셔 (4개) · 스프링와셔 (4개) · 고정볼트 (4개)	-
매트리스 고정장치 (1개) · 취급설명서 (1권)	-

* ( ) 안의 무게는 박스와 충격완충재를 포함한 무게입니다.

조립방법

STEP1 캐스터(바퀴) 조립방법 — 캐스터 세트 K-129 (KS 규격인정)

본 제품에 조립할 수 있는 캐스터는 K-129(지름 7.5cm)입니다. 잠금장치 부착 2개, 잠금장치 없음 2개, 2종류가 있습니다.

1. 캡을 꽂습니다. 상하 베이스프레임 끝의 하부 원형 구멍과 캡의 나사 구멍 위치를 맞춰서 꽂아주십시오. (4곳)

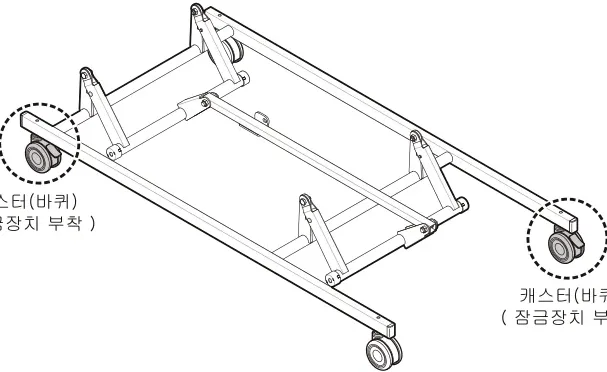

2. 잠금장치 부착 캐스터가 대각이 되도록 조립합니다. 캐스터의 나사에 평와셔·스프링와셔를 넣고, 전용 스패너로 플랜지(너트 모양)를 꽉 조여 주십시오. (4곳)

STEP2 모터프레임 조립방법

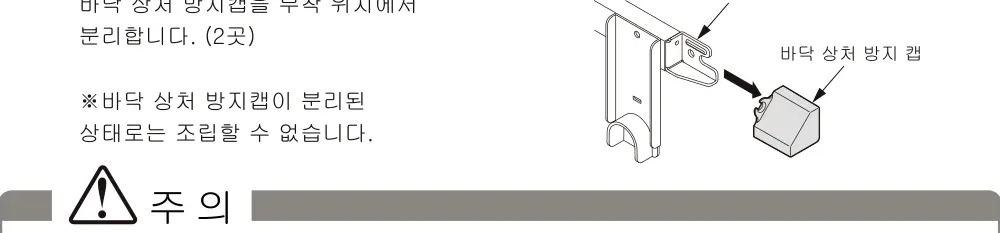

1. 모터프레임 전후를 확인하고 상하 베이스프레임에 올립니다. 상하 베이스프레임과 모터프레임의 머리측 라벨 방향을 맞추고, 바닥 상처 방지 캡을 아래로 하여 다리측 축의 플라스틱 캡에 모터프레임 결합홈을 끼워 올립니다.
2. 모터프레임을 상하 베이스프레임에 결합합니다. 핀A를 꽂고 고정클립으로 고정합니다. (4곳)
3. 바닥 상처 방지캡을 부착 위치에서 분리합니다. (2곳) ※ 캡이 분리된 상태로는 조립할 수 없습니다.

⚠️ 주의 : 머리측 라벨 방향을 맞추고, 핀A와 고정클립은 꽉 끼워주십시오. 손·손톱을 주의하십시오.

STEP3 상하 모터 조립방법

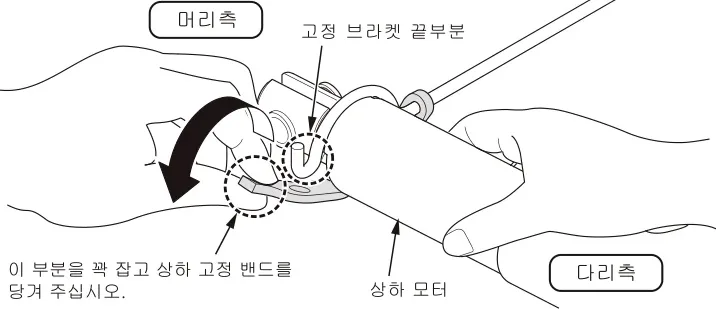

1. 상하 고정 밴드를 풀어 줍니다. 화살표 방향으로 당겨서 고정 브라켓 끝부분에서 분리합니다.
2. 모터 끝을 브라켓에 결합합니다. 모터 끝과 모터 결합 브라켓 구멍을 맞추고, 핀B를 끼운 후 고정클립 핀으로 고정합니다.

⚠️ 주의 : 상하 모터가 떨어지지 않도록 반드시 손으로 잡아 주십시오. 상하 고정 밴드를 반드시 풀어 주십시오.

STEP4 침대 각도와 높이 조절

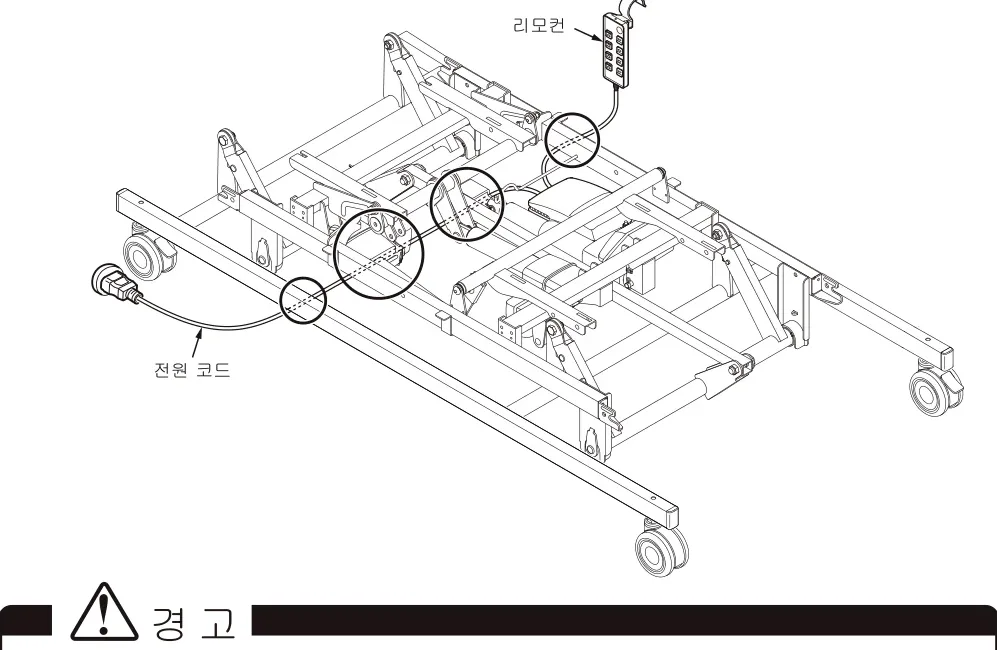

1. 전원 코드, 리모컨의 코드를 배선합니다. 각 코드는 반드시 프레임 아래를 통과하도록 하며, 침대 가동 부분에 닿지 않도록 배선해 주십시오.
2. 전원 플러그를 콘센트에 꽂습니다. 컨트롤 박스 램프가 녹색으로 점등하고, 전원 버튼을 누르면 리모컨 전원 램프가 녹색으로 점등합니다.

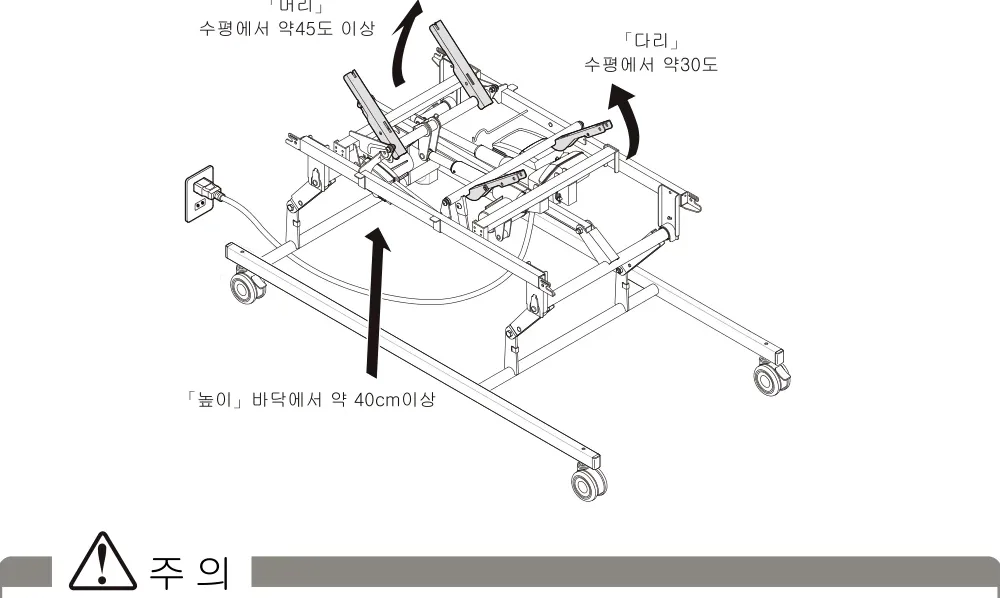

3. 침대를 동작시킵니다. 조립하기 쉽게 머리를 약 45도, 다리를 약 30도, 높이를 약 40cm 정도로 올린 상태로 하십시오.

⚠️ 경고 : 각 코드가 정확히 배선되어 있는 것을 확인하십시오. 밟히거나 끼여 코드가 파손되면 감전·화재로 이어질 수 있습니다.
⚠️ 주의 : 등올림모터의 끝부분 위치를 확인하십시오. 틀린 위치에 있으면 침상판 결합파이프를 위로 올려서 모터 끝부분 위치를 내려 주십시오.

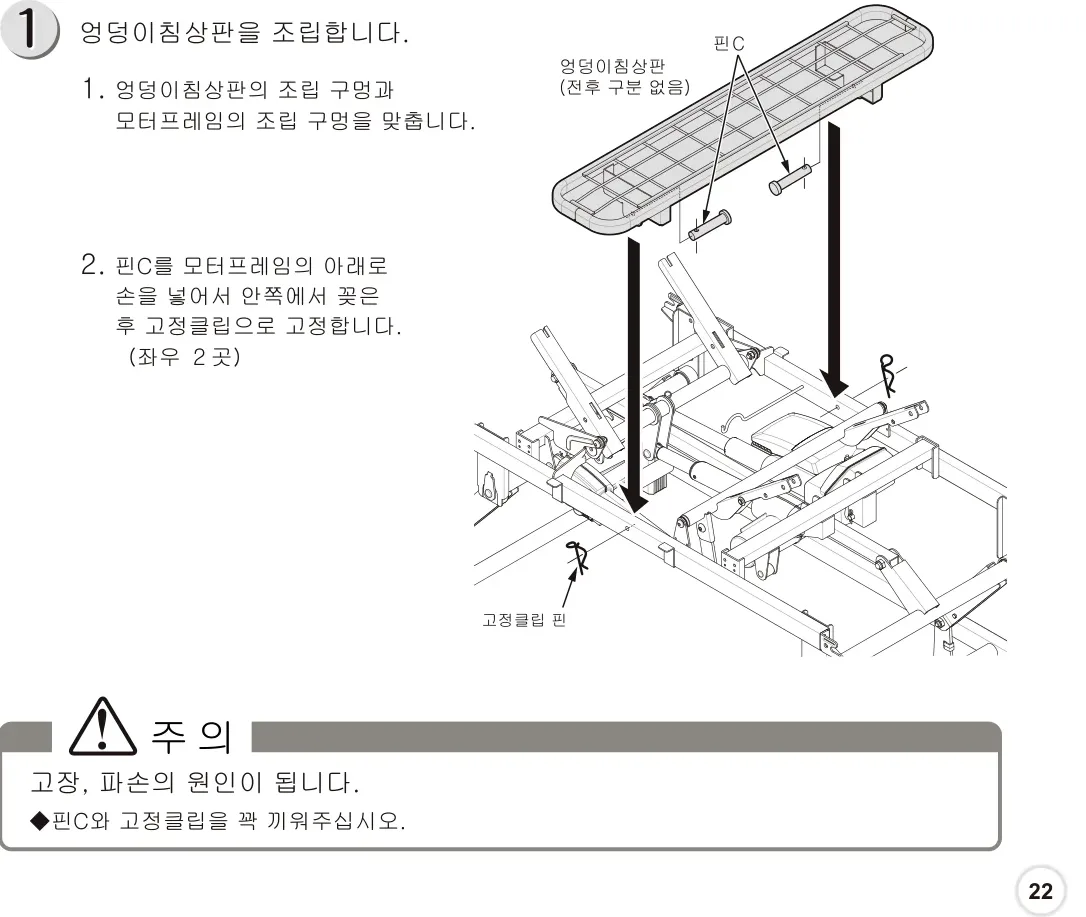

STEP5 엉덩이침상판 조립

이 시점에서 다음을 확인하십시오 : 전원 플러그를 꽂으면 컨트롤 박스 램프가 녹색 점등하는지, 전원 버튼을 누르면 전원 램프가 점등하는지, 핀A·핀B·고정클립이 확실히 끼워졌는지, 모터에서 이상 소음이 없는지, 머리·다리·높이가 부드럽게 동작하는지.

1. 엉덩이침상판의 조립 구멍과 모터프레임의 조립 구멍을 맞춥니다. (전후 구분 없음)
2. 핀C를 모터프레임 아래로 손을 넣어 안쪽에서 꽂은 후 고정클립으로 고정합니다. (좌우 2곳)

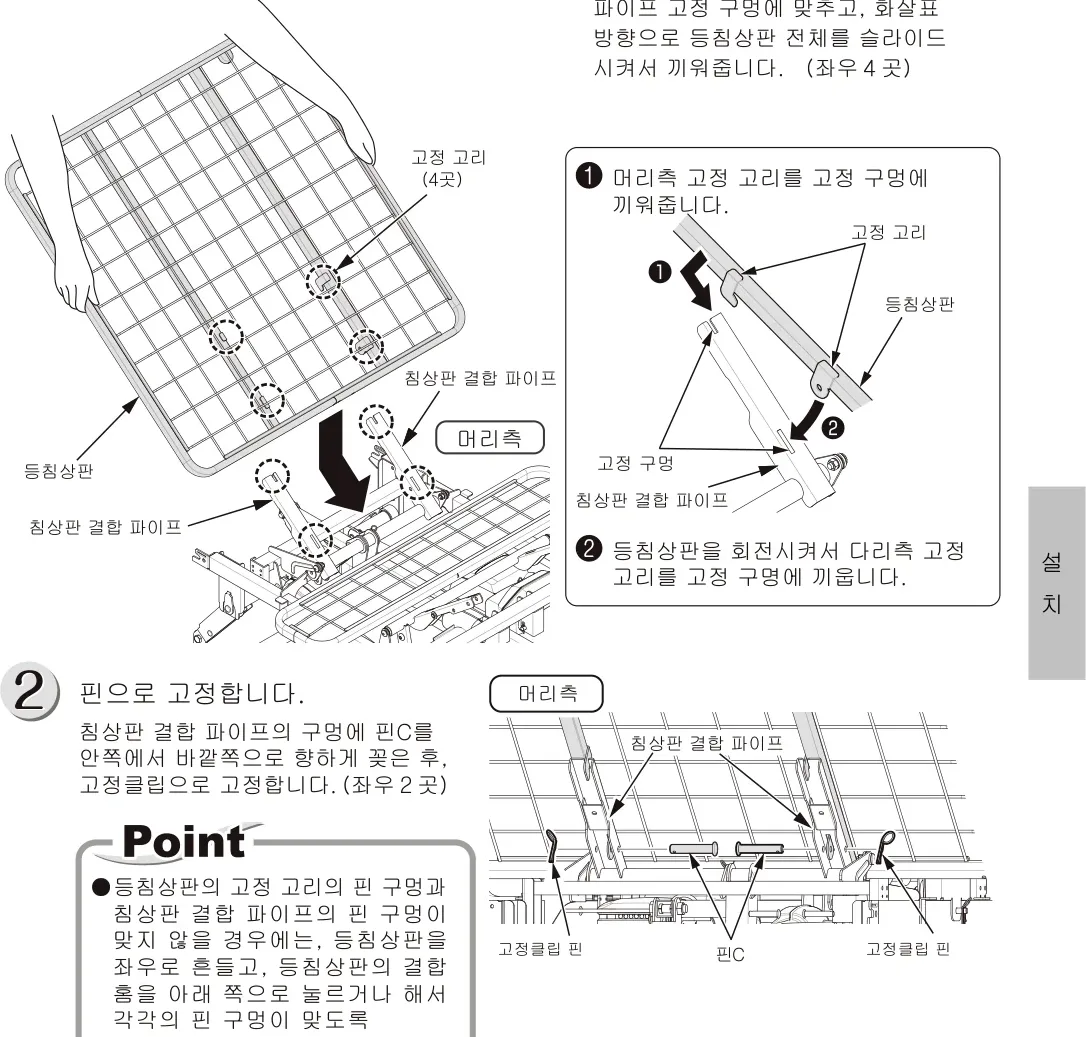

STEP6 등침상판 조립

1. 등침상판을 들어서 잡고, 고정 고리를 침상판 결합 파이프 고정 구멍에 맞춰 화살표 방향으로 슬라이드시켜 끼웁니다. (좌우 4곳) ❶ 머리측 고정 고리를 먼저 끼우고, ❷ 등침상판을 회전시켜 다리측 고정 고리를 끼웁니다.
2. 침상판 결합 파이프의 구멍에 핀C를 안쪽에서 바깥쪽으로 꽂은 후 고정클립으로 고정합니다. (좌우 2곳)

⚠️ 주의 : 고정 고리가 침상판 결합 파이프에 확실히 끼워졌는지 반드시 확인하십시오.

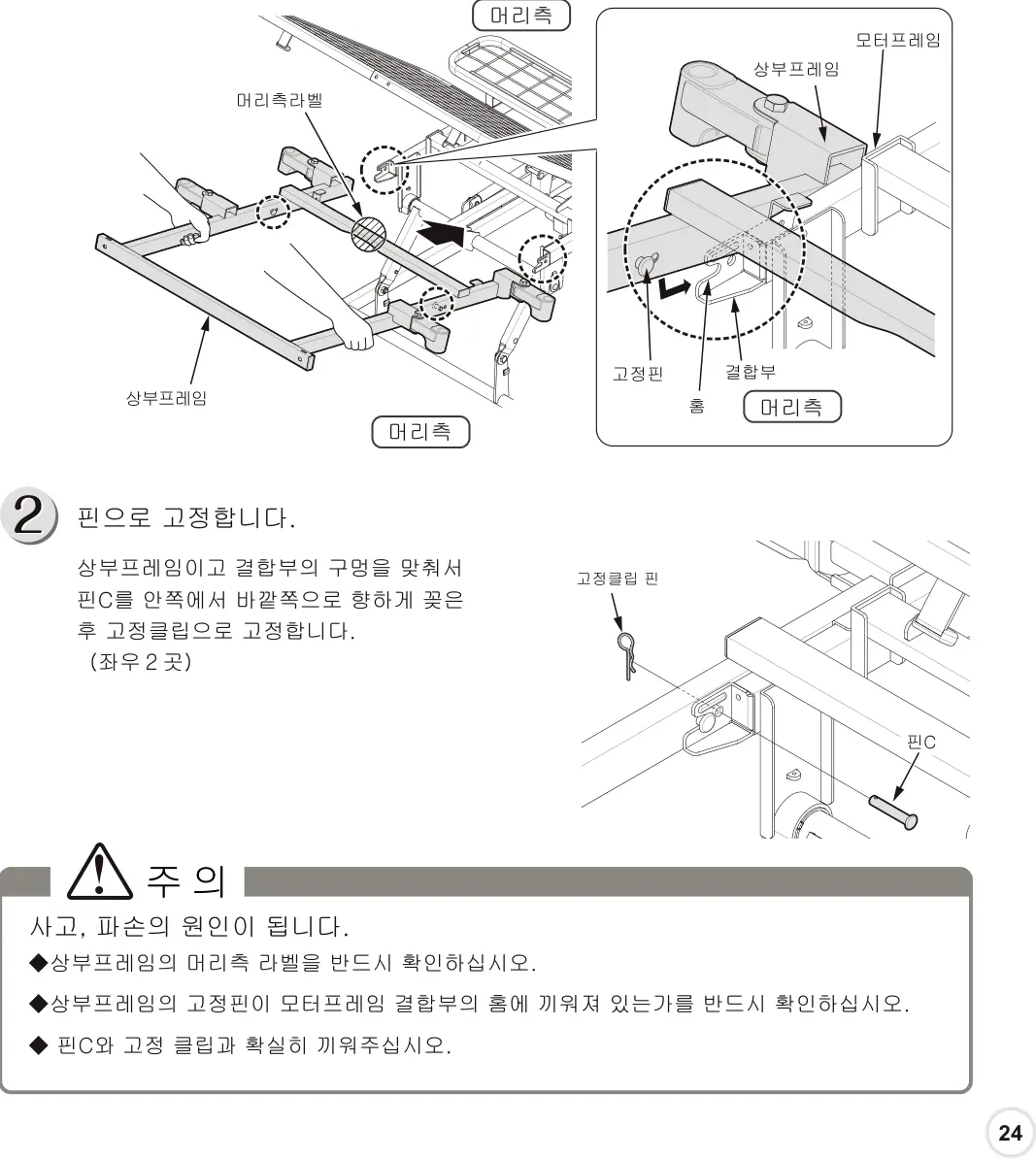

STEP7 상부프레임의 조립

1. 상부프레임을 잡고, 모터프레임 결합부의 홈에 상부프레임 고정핀을 끼웁니다. (머리측 라벨 확인)
2. 결합부 구멍을 맞춰 핀C를 안쪽에서 바깥쪽으로 꽂은 후 고정클립으로 고정합니다. (좌우 2곳)

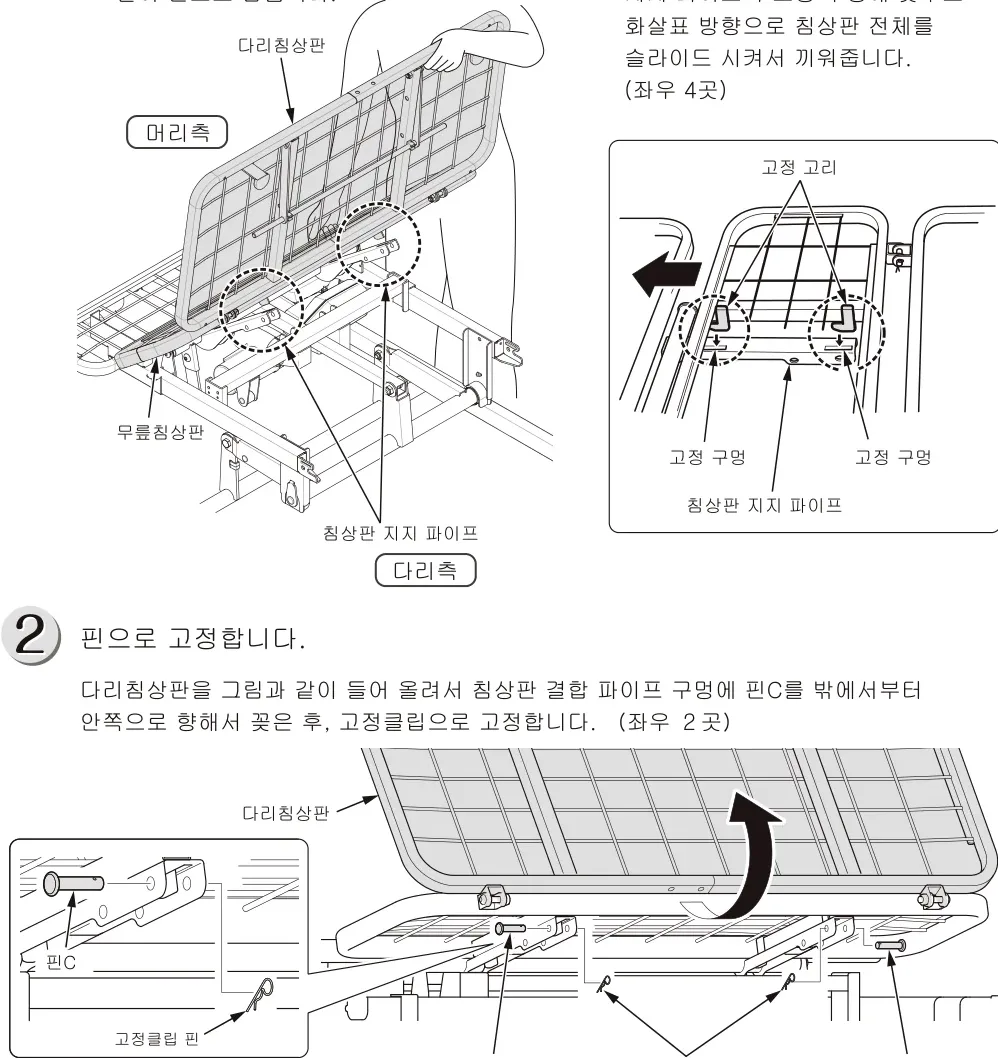

STEP8 무릎침상판·다리침상판의 조립

1. 무릎침상판과 다리침상판을 잡고, 무릎침상판의 고정 고리를 침상판 지지 파이프 고정 구멍에 맞춰 화살표 방향으로 슬라이드시켜 끼웁니다. (좌우 4곳)
2. 다리침상판을 들어 올려 침상판 결합 파이프 구멍에 핀C를 밖에서 안쪽으로 꽂은 후 고정클립으로 고정합니다. (좌우 2곳)

⚠️ 주의 : 핀C는 침대 바깥쪽에서 안쪽으로 꽂고, 다리침상판의 낙하에 주의하십시오.

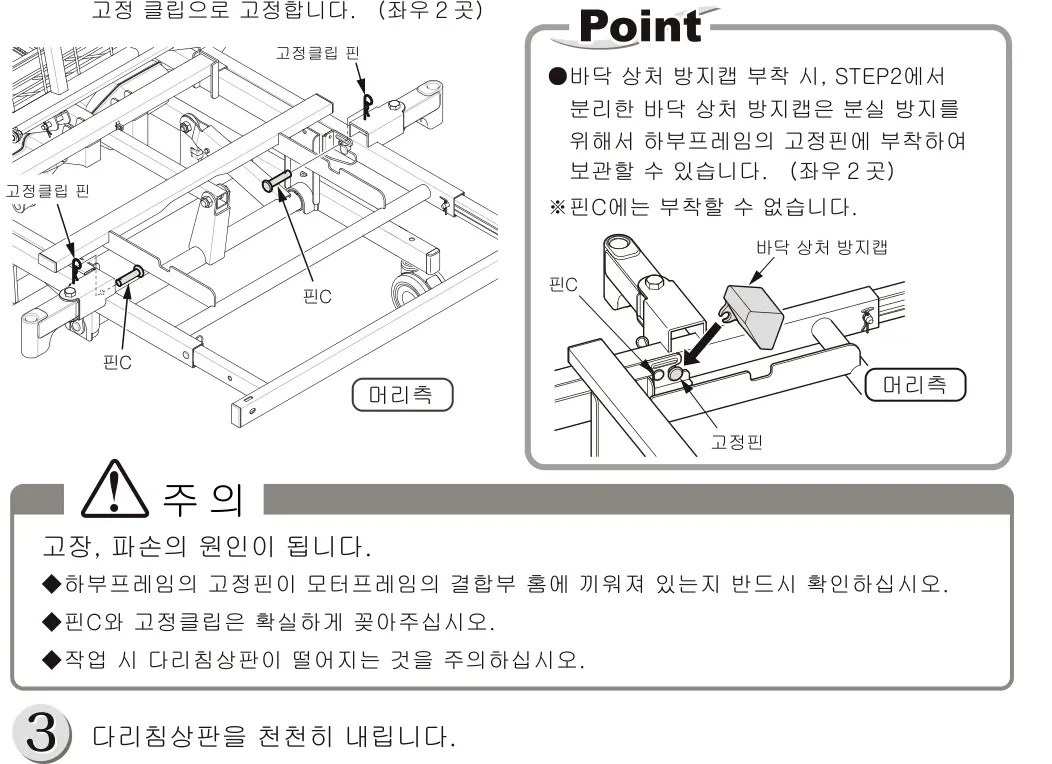

STEP9 하부프레임의 조립

1. 하부프레임의 고정핀을 모터프레임 결합부 홈에 맞춰 끼웁니다.
2. 결합부 구멍을 맞춰 핀C를 안쪽에서 바깥쪽으로 꽂은 후 고정클립으로 고정합니다. (좌우 2곳) ※ STEP2에서 분리한 바닥 상처 방지캡은 하부프레임 고정핀에 부착하여 보관할 수 있습니다.
3. 다리침상판을 천천히 내립니다. (발끝을 올려 둘 각도 조절은 상단 참고)

침대 사이즈 변경 (레귤러 / 숏)

※ 공장 출하 시에는 레귤러 사이즈로 설정되어 있습니다. 롱사이즈를 사용할 때에는 롱 침상판 프레임(옵션)을 사용하십시오.

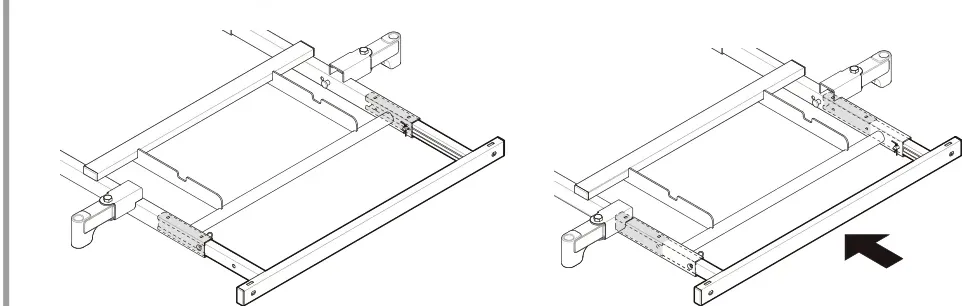

1. 하부프레임의 표준 모듈 조절 프레임을 고정하는 핀을 빼냅니다. (좌우)
2. 표준 모듈 조절 프레임 길이를 조절합니다. (레귤러 / 숏)
3. 빼낸 핀을 끼워 고정클립 핀으로 고정합니다. (좌우) ※ 사이즈를 조절할 때에는 반드시 매트리스 고정 장치도 길이에 맞게 변경하십시오.

STEP10 매트리스고정클립·매트리스 고정 장치 조립

등침상판·엉덩이침상판에 매트리스 고정 장치를 조립하면 침대에 오르내릴 때 방해가 되므로 무릎·다리 쪽에 조립하십시오.

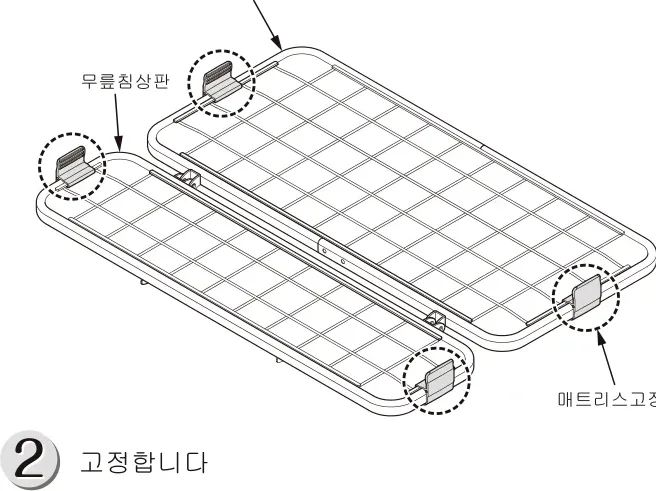

1. 끼우기 : 매트리스의 고정 장치를 침상판 측면 파이프에 끼웁니다.
2. 고정 : 부착한 매트리스고정클립을 화살표 방향으로 회전시켜 침상판 측면 파이프에 고정합니다.
3. 매트리스 고정틀의 한쪽을 고정 구멍에 꽂습니다. (숏/레귤러에 따라 구멍이 다름, 다리침상판의 메쉬 아래를 지나도록 조립)
4. 반대측 구멍에도 매트리스 고정장치를 꽂습니다.
5. 조립확인 : 매트리스 고정장치가 잘 고정되어 있는지 반드시 확인합니다.

STEP11 머리보드판·다리보드판의 조립

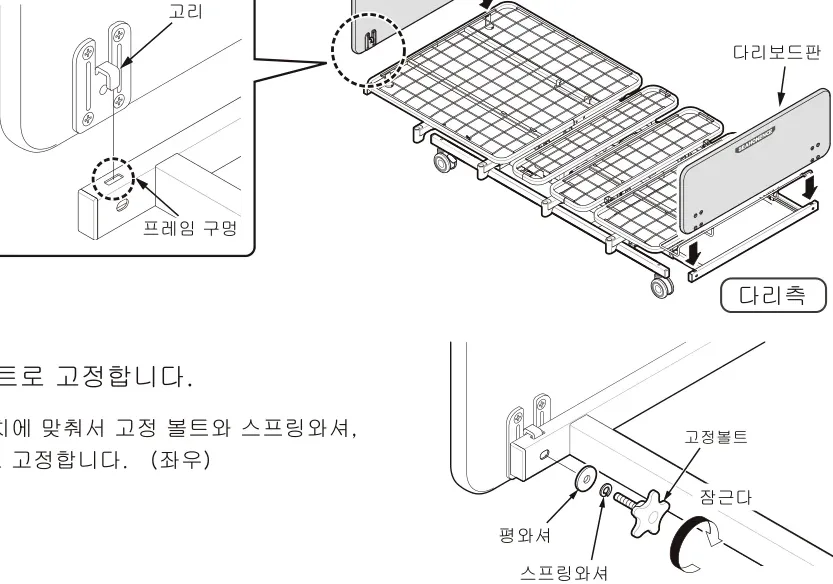

1. 보드판의 금속 고리를 프레임 구멍에 끼웁니다.
2. 구멍 위치에 맞춰 고정 볼트와 스프링와셔·평와셔로 고정합니다. (좌우)

⚠️ 주의 : 조립·분해 시 손·손가락이 끼지 않도록 주의하고, 각 보드판을 끝까지 잘 끼우고 고정 볼트로 단단히 고정해 주십시오. 보드판에 걸터앉거나 기대어 무리한 하중을 가하지 마십시오.

조립 후의 점검

침대 조립 종료 후 아래 항목을 점검하십시오. 리모컨으로 조작하며 점검할 때 이상 소음이나 진동이 발생하면 신속히 사용을 중지하고 판매점 또는 폐사 서비스센터에 연락하십시오.

• • 모터프레임이 상하 베이스프레임에 확실히 놓여있고, 머리측 라벨이 바르며, 핀A와 고정클립이 확실히 끼워져 있는가? (p.18)
• • 상하모터 : 핀B와 고정클립이 확실히 끼워지고, 고정밴드는 빠져 있는가? (p.19)
• • 엉덩이침상판·등침상판·상부프레임·무릎/다리침상판·하부프레임 : 고정 고리와 핀C·고정클립이 확실히 끼워져 있는가? (p.22~27)
• • 전원 : 플러그가 꽂혀 있고, 전원버튼을 누르면 램프가 점등하며, 잠금 스위치는 해제되어 있는가? (p.9~12)
• • 조작 : 머리·다리·높이 조절이 부드럽게 작동하고, 동작 시 컨트롤 박스 램프가 녹색에서 오렌지로 변하며, 모터에서 이상 소음이 없는가?

옵션

⚠️ 주의 : 이 침대에는 반드시 폐사 제품의 옵션을 사용하십시오. 타사 제품은 사이즈가 맞지 않고 부하를 주어 고장의 원인이 됩니다. 각 옵션 부속의 취급설명서를 반드시 읽어주십시오.

사이드레일 꽂이 사용방법

침대 양 측면의 사이드레일 꽂이는 침상판 하부에 수납 가능합니다. 수납하면 돌출 부위가 없어 휠체어 등을 가까이해서 몸을 옮기기 좋습니다.

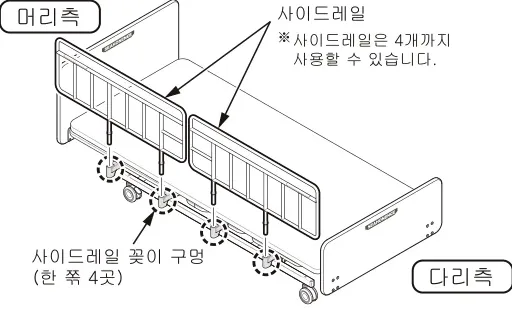

사이드레일 (KS 규격인정)

침대 양 측면의 사이드레일 꽂이 구멍(한 쪽 4곳)을 이용하여 사이드레일을 최대 4개까지 사용할 수 있습니다. 반드시 침대 사이즈에 맞는 사이드레일을 사용하고, 조합표에 따라 조립하십시오. 그림 이외의 조합은 KS규격을 취득하지 않은 상태가 됩니다.

조합표(단위 mm) — 레귤러사이즈 : K-170R 606/604/1004 등 / 숏사이즈 : K-170R 504/904 등 / 롱사이즈 : K-170R 744/1144 등.

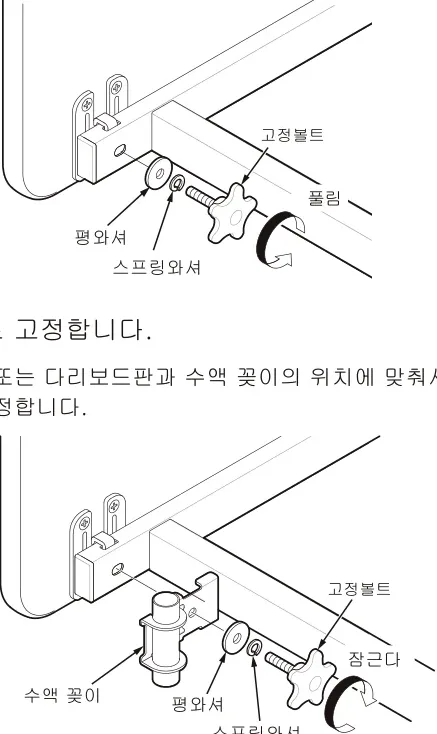

수액 꽂이 조립 K-1500 (KS 규격인정)

1. 머리보드판 또는 다리보드판의 조립 위치 고정볼트를 분리합니다.
2. 수액 꽂이 위치에 맞춰 고정볼트와 스프링와셔·평와셔로 고정합니다.

⚠️ 경고 : 수액 걸이 파이프를 잡고 침대를 이동하지 마십시오. 수액용 튜브 등이 끼이지 않도록 주의하십시오.

머리 침상판 프레임 조립 NS-840 (KS 규격인정)

등침상판의 머리 침상판 부분은 등침상판에 대해 0~30도 범위로 무단계 조절 가능합니다. 머리침상판을 올려 사용하면 턱을 약간 당긴 자세가 되어 음식물이 기도로 들어가는 것(오연·사레)을 경감시켜줍니다. 첫 구입 시부터 전동 머리침상판을 희망하시는 분은 전용 프레임을 장착하여 제공합니다(NS-840).

1. 등올림을 작동해 등침상판을 약 45도 올린 상태로 합니다.
2. 머리보드판을 분리합니다.
3. 등침상판, 엉덩이침상판을 분리합니다.

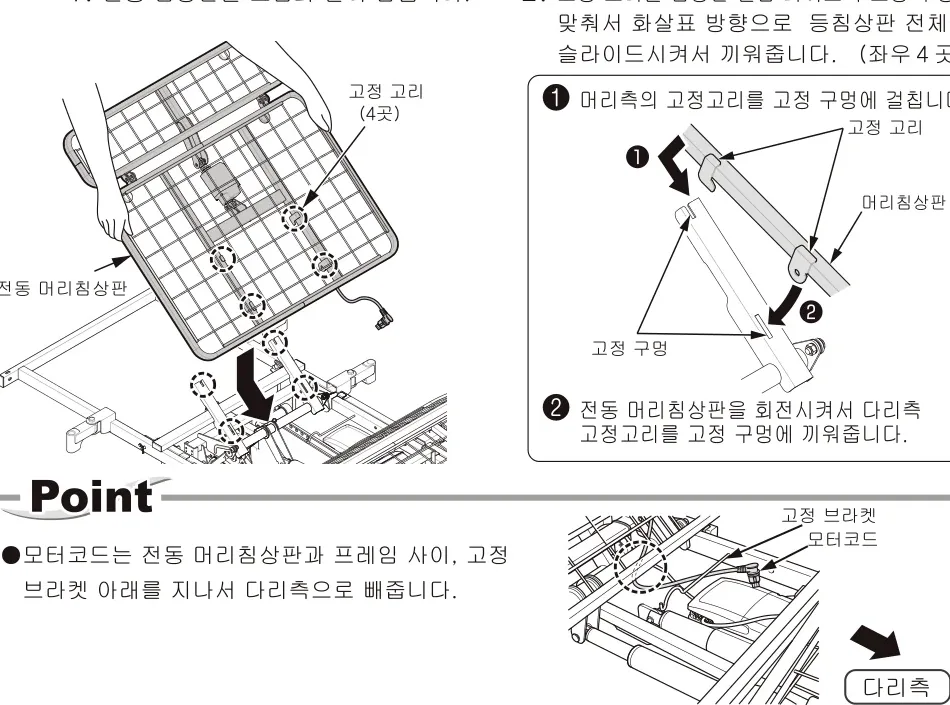

4. 전동 머리침상판을 조립합니다. 고정 고리를 침상판 결합 파이프 고정 구멍에 맞춰 슬라이드시켜 끼웁니다. (좌우 4곳) 모터코드는 프레임 사이·고정 브라켓 아래를 지나 다리측으로 빼줍니다.
5. 침상판 결합 구멍에 핀C를 안쪽에서 바깥쪽으로 꽂은 후 고정클립으로 고정합니다. (좌우 2곳)
6. 컨트롤박스를 엽니다. 뚜껑의 구멍(2곳)에 일자 드라이버를 꽂아 엽니다.
7. 모터 코드를 접속합니다. 접속부의 모터 캡을 떼고 모터코드를 접속합니다.
8. 리모컨을 바꿉니다(NS-830에서 변환 시). 커넥터의 홈이 위로 향하게 올바른 방향으로 끝까지 꽂아주십시오.
9. 컨트롤박스를 닫습니다. 뚜껑을 확실히 눌러 닫고 돌기가 걸려 열리지 않는지 확인하십시오.
10. 엉덩이침상판, 머리보드판을 조립합니다.
11. 동작확인 : 리모컨 버튼을 눌러 각 부분이 움직이는지 확인합니다.

⚠️ 주의 : 정전기에 의해 고장이 날 수 있습니다. 코드류를 컨트롤 박스에 접속하기 전에 침대 이외의 금속제품을 만져 정전기를 제거하고, 접속 삽입부를 직접 만지지 마십시오.

롱사이즈 침상판 프레임 NS-LB90 (KS 규격인정)

롱사이즈 침상판 프레임은 키가 큰 분에 맞춰 침대 길이를 14cm 연장해 사용 가능합니다. 전용 연장 매트리스(별매 LBU-MB900)를 함께 사용하십시오.

1. 다리보드판을 분리합니다.
2. 무릎·다리침상판을 분리합니다. (다리침상판의 매트리스 고정장치를 분리)
3. 하부프레임에서 표준 모듈 조절 프레임을 분리합니다. (고정 핀을 빼냄)
4. 롱 전용 모듈 조절 프레임을 조립합니다. (빼낸 핀을 끼우고 고정클립으로 고정)
5. 무릎·다리침상판(롱사이즈)을 조립합니다. 고정고리를 침상판 고정 구멍에 맞춰 슬라이드시켜 끼우고, 다리침상판을 핀C로 고정합니다.
6. 매트리스 고정장치를 조립합니다.
7. 다리보드판을 조립합니다.

연장 매트리스 LBU-MB900

연장매트리스는 침대를 사용하는 분의 발만을 올리는 목적으로 합니다.

1. 설치 : 무릎·다리침상판(롱) 위에 연장 매트리스를 올리고, 끈은 메쉬 침상판 구멍을 통과시킵니다.
2. 고정 : 무릎·다리침상판(롱)의 뒷면에 매트리스 끈을 묶습니다.
3. 확인 : 연장 매트리스가 움직이지 않는 것을 확인합니다.

분해

침대 분해는 폐사에 의뢰하는 것을 권해드리지만, 스스로 하실 때에는 아래 순서로 진행해 주세요.

분해하기 전에

1. 침대에 설치된 옵션(사이드레일 등)과 침구·매트리스를 침대에서 내립니다.
2. 전원 플러그를 콘센트에 꽂습니다.
3. 잠금 스위치를 「해제」로 설정합니다.
4. 분해하기 쉽게 머리를 약 45도, 다리를 약 30도, 높이를 약 40cm 정도로 올립니다.
5. 전원 플러그를 콘센트에서 뺍니다.

⚠️ 주의 : 반드시 캐스터를 고정상태에 두고 작업을 시작하십시오.

분해 방법 (STEP1~9)

1. STEP1 머리·다리보드판 분해 : 고정볼트를 풀어 양손으로 잡아 분리합니다.
2. STEP2 매트리스 고정장치 분해 : 한쪽을 안쪽으로 눌러 고정 구멍에서 분리하고, 다른 한쪽도 빼서 회전시켜 침상판 틀 파이프에서 분리합니다.
3. STEP3 하부프레임 분해 : 다리침상판을 들어 올리고, 고정클립 핀·핀C를 분리(좌우 2곳)한 후 하부프레임을 양손으로 잡고 분리합니다.
4. STEP4 무릎·다리침상판 분해 : 핀C를 분리하고, 화살표 방향으로 슬라이드시켜 고정 고리를 고정 구멍에서 분리합니다. (좌우 4곳)
5. STEP5 상부프레임 분해 : 핀C를 분리하고 상부프레임을 들어 화살표 방향으로 분리합니다.
6. STEP6 등침상판 분해 : 핀C를 분리하고, 화살표 방향으로 슬라이드시켜 고정 고리를 고정 구멍에서 분리합니다. (좌우 4곳)
7. STEP7 엉덩이침상판 분해 : 핀C를 분리하고 엉덩이 침상판을 화살표 방향으로 분리합니다. (앞뒤 구분 없음)
8. STEP8 상하 모터 분해 : 리모컨으로 머리·다리·높이를 가장 아래까지 내린 후, 핀B를 분리해 모터 끝을 브라켓에서 분리하고 상하 고정 밴드를 고정 브라켓 끝에 걸어줍니다.
9. STEP9 모터프레임 분해 : 핀A를 분리(4곳)하고 바닥 상처 방지 캡을 다리측 결합홈에 설치한 후, 모터프레임을 회전시켜 상하 베이스 프레임에서 분리합니다.

부속 부품과 분해한 프레임의 보관

침대를 분해한 후 취급설명서 및 조립부속품(평와셔·스프링와셔·고정볼트 각 4개, 핀 A 4개·핀 B 1개·핀 C 10개, 고정클립 핀 15개, 매트리스고정클립 4개, 매트리스 고정장치 1개 등)을 주머니 등에 넣어 보관해주세요.

⚠️ 부탁 : 리모컨·전원코드를 묶어 모터프레임에 고정하여 보관하고, 보드판을 겹칠 때는 흠집 나지 않도록 빗대어 주세요.

이런 때에는

평상시 관리방법

• • 걸레질을 할 때에는 부드러운 천에 물에 희석한 중성세제를 적셔 잘 짜서 사용하고, 그 다음 마른 천으로 물기를 닦아주세요.
• • 세제 예시(지정 농도로 희석) : 소독용 에탄올 76.9~81.4%, 염화벤잘코늄액 0.05~0.2%, 클로르헥시딘액 0.05%, 염화벤제토늄액 0.05~0.2%.

고장인가? 생각되면

고장이 아닌 경우가 있으므로 수리를 의뢰하기 전에 아래 항목을 체크해 주세요. 그래도 고쳐지지 않으면 사용을 중지하고 전원플러그를 뺀 후 판매점 또는 폐사 서비스센터에 수리를 의뢰해 주세요.

증상	체크 · 조치
컨트롤박스의 램프가 꺼져있다	콘센트에 전원플러그가 꽂혀 있는지, 콘센트에 전원이 켜져 있는지 확인(다른 전자제품으로 확인)
리모컨을 눌러도 작동을 안 한다	리모컨 코드를 컨트롤박스에 끝까지 꽂고 뚜껑을 닫음. 장시간 연속 조작했다면 20~30분 뒤 조작. 침대 주변·가동부의 장애물 정리
침상판·침대 높이가 올라가지 않는다	리모컨에 노란 램프가 켜졌으면 전원버튼을 누름. 오렌지 램프가 켜졌으면 잠금을 해제 (p.10 참고)

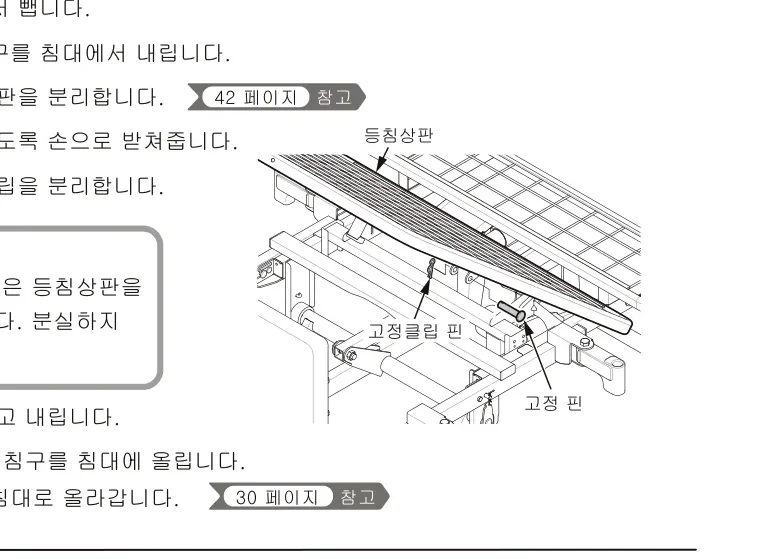

긴급시 침상판 내림 조작 (정전·고장 시 등의 대응)

등침상판이 올려져 있는 상태에서 정전 등으로 내릴 수 없게 된 경우, 수동으로 등침상판을 내릴 수 있습니다.

1. 전원플러그를 콘센트에서 뺍니다.
2. 침대를 사용하는 분, 침구를 침대에서 내립니다.
3. 작업하기 쉽게 머리보드판을 분리합니다.
4. 등침상판이 떨어지지 않도록 손으로 받쳐줍니다.
5. 그림의 고정핀과 고정클립을 분리합니다. (분리한 핀·클립은 원래로 돌릴 때 사용하므로 분실하지 않도록 보관)
6. 등침상판을 손으로 받치고 내립니다.
7. 머리보드판을 조립하고 침구를 침대에 올립니다.

※ 전원이 돌아오면 : 전원플러그를 뺀 상태에서 머리보드판을 분리하고 등침상판을 손으로 받쳐 올린 후, 고정핀·고정클립을 다시 조립하고 등침상판을 내려 원래대로 복귀시킵니다. 고정클립을 뺄 때는 라디오 펜치나 플라이어를 사용하세요.

보관과 이동

조립한 상태로 보관할 경우 : 침대 높이를 최저 위치로 내리고, 등·무릎침상판을 수평으로 내립니다. 매트리스 위에는 아무것도 올리지 말고, 전원 플러그를 빼고 코드를 잘 묶어 정리합니다. 세워 걸거나 옆으로 눕히지 말고, 고온·다습·먼지가 많은 장소를 피해 보관합니다.

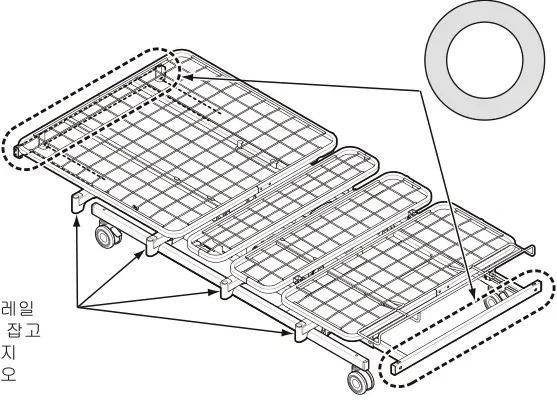

조립한 상태로 이동할 경우 : 등·허리를 다치지 않도록 4명 이상으로 운반합니다. 사용하는 분을 내리게 하고 침구·매트리스·보드판·옵션을 분리합니다. 프레임을 양손으로 확실하게 잡고, 머리·다리보드판, 사이드레일 꽂이, 침상판 등은 잡지 마십시오.

분리해서 보관·이동할 경우 : 침대의 분해는 판매점 또는 폐사 서비스센터(비용 발생)에 의뢰하는 것을 권합니다.

사양

품명	CORE Neo 코어네오
품번	NS-840 / NS-830
사이즈 (폭)	90cm 폭, 전폭 98.8cm
전장	숏 196cm / 레귤러 206cm / 롱(옵션) 220cm
침상판 높이	28cm ~ 64cm (바닥에서 침상판 윗면까지)
침상판 폭 / 길이	90cm / 숏 181cm · 레귤러 191cm · 롱 205cm
무게	NS-840 : 76~77kg / NS-830 : 73~74kg
모터 수	NS-840 : 4모터 / NS-830 : 3모터
조작 방법	리모컨, 버튼 조작
주요 재질	스틸제 분체소부도장(다크 브라운), 합성수지 성형품, 알루미늄 다이캐스트, 목제보드 MDF·고급목 시트·PVC
최대 이용자 하중	138kg
안전동작 하중	174kgf (1700N)
최대 매트리스 두께	17cm (사이드레일 사용 시 적합 최대 두께)
등올림	경사각도 0~70도, 승강시간 약 30초
다리올림	경사각도 0~30도, 승강시간 약 16초
높이 조절	승강거리 36cm, 승강시간 약 33초
머리침상판 (NS-840)	승강각도 0~30도, 승강시간 약 10초
동작 보증 조건	10~40℃ / 30~75%RH
모터 형식	리니어 액추에이터 (DC 모터)
전원전압·주파수	AC 100~240V, 50/60Hz
소비전력 (무부하)	높이조정 약 60W 이하, 등올림·다리올림 각 약 35W 이하, 머리침상판 약 15W 이하
대기전력	약 3W 이하
연속사용시간	2분 (간격 18분)
동작소음	65dB 이하

보증과 A/S

수리 의뢰는 구매하신 판매점으로 연락 주십시오. 의뢰 시 필요한 내용 : 품명·품번, 고장·이상 내용(가능한 자세히), 구입 날짜, 고객 성명·주소·연락처. 보증기간 내에는 보증서 표기 내용에 기반하여 무상 수리 가능합니다(보증기간 내에도 유상수리 경우가 있습니다).

【고객상담 전화번호】 (주)조아 고객센터 : 1899-3131

© 2017 SEAHONENCE INC. (시호넨스 주식회사) All Rights Reserved.
