DM-A50

사용설명서

(주)에이원의료기산업(A-ONE MEDICAL) 전동침대 DM-A50 제품설명서를 웹용으로 옮긴 내용입니다. 이 제품은 의료기기이며, 사용상의 주의사항과 사용방법을 숙지하고 사용하시기 바랍니다.

경고

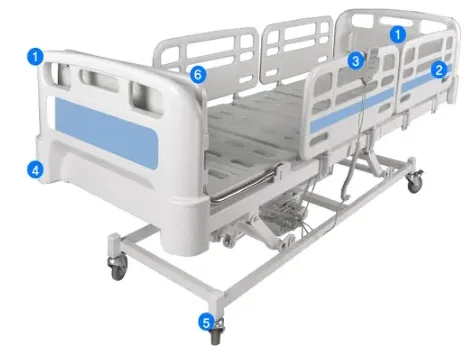

각 부분 명칭 및 기능

No.	명칭	기능
1	헤드보드/풋보드	P.P 재질로 사용자가 침대 내에서 위/아래로 이탈하지 않게 보호하여 주며, 링겔 꽂이대가 양쪽 부착되어 있음. 탈부착 가능
2	꽂이식 사이드	사이드는 사용자가 침대에서의 낙상을 방지하기 위한 용도로 사용
3	리모컨	침대의 동작을 컨트롤함
4	범퍼	이동 시 외부의 충격을 완화시켜주어 환자를 보호함
5	바퀴	침대의 이동을 위해 장착

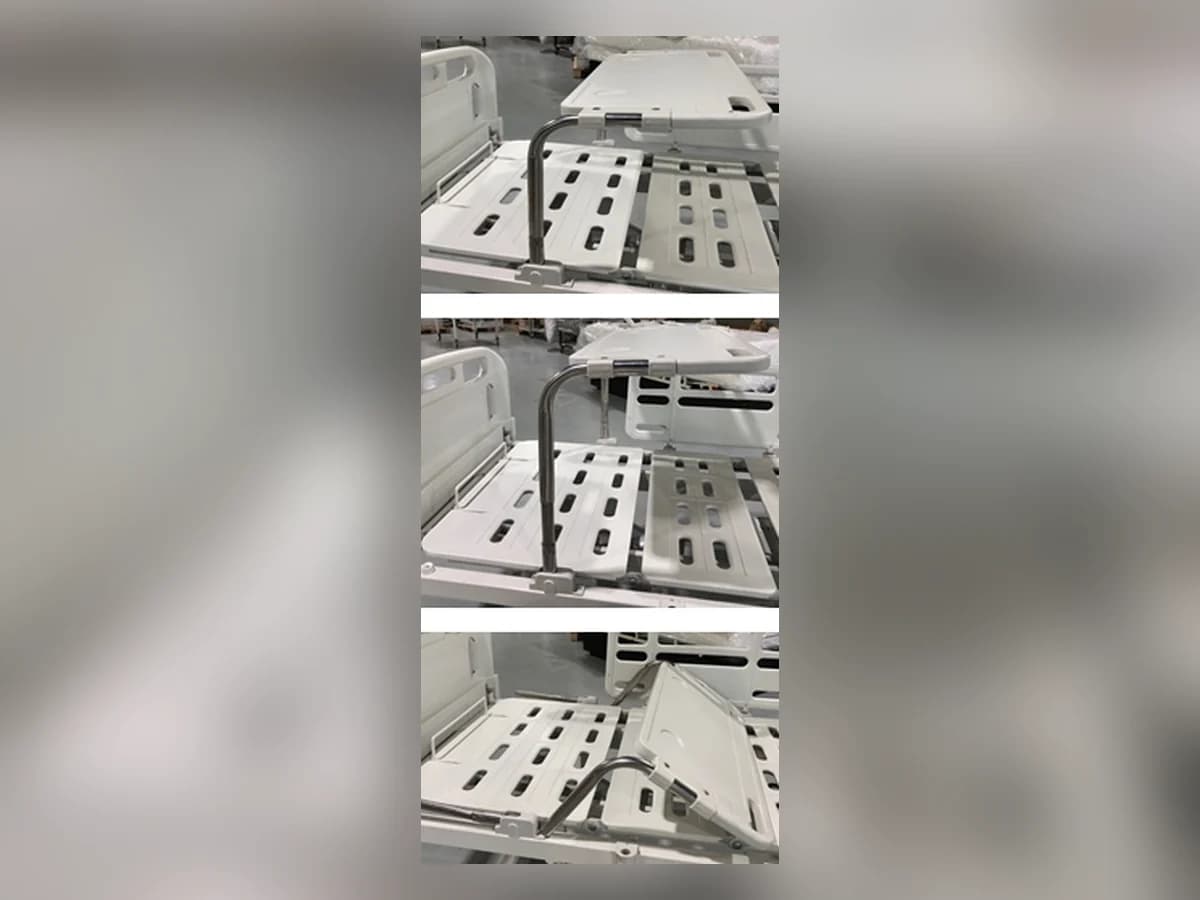

6	식탁	환자의 식사 및 독서 기능

전체 외관	(W) 950 x (L) 2,180 x (H) 310~620 mm
매트리스	(W) 820 x (L) 1,900 x 80T

주요 기능, 특징 및 장점

사이드 (소재 : PP 블루)

• • 기능 : 환자의 낙상 방지 및 난간 역할.
• • PP 블루 성형한 꽂이식 사이드로 오염 시 세척 및 청소가 용이하여 위생적이며 반영구적 사용이 가능함.
• • 무게가 가벼워 사용자가 편리함.
• • 미려한 디자인과 부드러운 그립감을 주도록 디자인됨.
• • (기존 제품은 부식에 약한 철강재 사용 — 용접 후 도장 과정에서 프레임 안쪽 분채 도장이 잘 되지 않아 부식의 원인이 되고, 소독·세척에 따른 부식이 제품 노후화의 원인이 되어 수명을 줄임.)

바퀴 (4인치)

• • 기능 : 침대의 이동을 위해 사용. 고정장치가 있음.
• • 우레탄 바퀴로 구름성이 좋고 이동이 편리함.

매트리스 (친환경 폴리에스테르폼)

• • 친환경 폴리에스테르폼을 압축하여 탄력성이 높아 편안함.
• • 난연성 및 방수 소재로 안전성과 편의성을 높임. (매트커버 : 난연 및 방수 소재)
• • 3단 매트로 전동의 움직임에 따라 절개되어 사용자가 불편함 없이 움직임이 가능. (일자형 매트리스는 전동의 움직임에 따라 매트가 움직여 불편.)

리모컨

• • 등판 상·하 작동, 다리판 상·하 작동, 등/다리판 상·하 동시 작동, 높낮이 상·하 작동. (기존에는 등/다리판 동시 상·하 작동 기능이 없음.)

고강도 PP 블루 사출 매트리스 지지판

• • PP 블루 사출형 매트리스 지지판은 오염·부식의 위험이 없어 손쉽게 제거할 수 있으며, 제품 수명이 반영구적으로 사용하게 함.

주의사항 (1) 설치

리프트를 사용할 경우의 대응방법

1. 사용 전 꼭 침대의 바퀴 브레이크를 체크하여 사용한다.
2. 리프트 사용 시 경사가 지지 않은 평평한 곳에서 바퀴 브레이크를 잠그고 설치한다.

설치 장소의 주의사항

1. 경사가 지지 않은 평평한 곳에서 사용해 주십시오.
2. 화기 근처에 침대를 두시면 침대 변형, 화재, 변색의 원인이 됩니다.
3. 습도가 높은 곳에서는 사용하지 말아 주십시오.
4. 기압, 바람, 일광, 염분 등을 포함한 공기 등으로부터 영향을 받지 않는 곳에서 사용해 주십시오.
5. 화학품 창고나 가스 발생 장소가 아닌 곳에서 사용해 주십시오.
6. 극히 온도가 낮거나 높은 곳에서 사용해서는 안 됩니다.

주의사항 (2) 사용 전

1. 제품 사용 전 사용자의 안전을 위하여 꼭 본 설명서를 숙지한 후 사용해 주십시오.
2. 침대는 1인용이므로 2인이 사용할 수 없으며, 안전하중 200kg을 초과하지 않는 범위 내에서 사용해 주십시오.
3. 경사가 지지 않은 평평한 곳에서 사용해 주십시오.
4. 전원 플러그를 콘센트에 정확하게 꽂아서 사용해 주십시오.
5. 사용 전 주위에 물기를 제거하여 주십시오.
6. 사용 전 꼭 침대의 바퀴를 브레이크를 이용하여 잠가 주십시오.
7. 물기가 있는 손으로 전원 플러그를 만지면 감전의 위험이 있습니다.
8. 침대 사용 전 반드시 작동 부분의 이물질을 제거하고 사용해 주시기 바랍니다.

주의사항 (3) 사용 시

1. 간병 시 침대 모서리 등에 부딪히지 않도록 주의해 주십시오.
2. 리모컨은 꼭 사이드레일에 걸어서 사용하여 주시기 바랍니다.
3. 침대 사용 중 신체의 끼임이나 어린아이가 침대 하부에 들어가지 않도록 주의하시기 바랍니다.
4. 구동장치 이상 시 매트리스 지지판을 수평 상태로 위치하여 주시기 바랍니다.
5. 사용자가 누워 있을 경우 꼭 사이드레일을 삽입하여 주시고 레버를 잠금 상태로 하여 주시기 바랍니다.
6. 하체보다 상체를 낮추는 체위를 취하지 말아 주십시오.
7. 침대에 엎드려 누운 상태에서 침대를 작동하시면 허리 및 목 부분에 부상을 입을 수 있습니다.
8. 조작버튼 사용 시 해당 버튼 1개씩 조작하십시오. (상, 하 작동스위치를 동시에 누르지 말 것)
9. 화기 근처에 침대를 두시면 침대 변형, 화재, 변색의 원인이 됩니다.
10. 필요 시 간병인이 반드시 옆에 있어야 합니다.

주의사항 (4) 고장 시 조치 방법 - 상태 점검

제품에 이상이 발생했을 경우 아래의 점검 사항을 점검하여 주십시오. 침대가 동작되지 않을 경우 모터 점검(아래)을 확인해 주십시오. 아래 사항을 점검 후에도 문제가 지속될 경우 전원을 꺼두시고 구입처나 본사로 연락 주시기 바랍니다.

증상	원인	해결방법
전체 기능 및 부분 기능 작동 불량	전원플러그 콘센트 접속 불량	전원 코드의 콘센트 접속을 확인해 주세요.
	리모컨잭의 컨트롤러 접속 불량	리모컨잭이 컨트롤러와 완벽히 접속되어 있는지 확인해 주세요.
	모터케이블잭 컨트롤러 접속 불량	모터잭과 컨트롤러가 완벽히 접속되어 있는지 확인해 주세요.

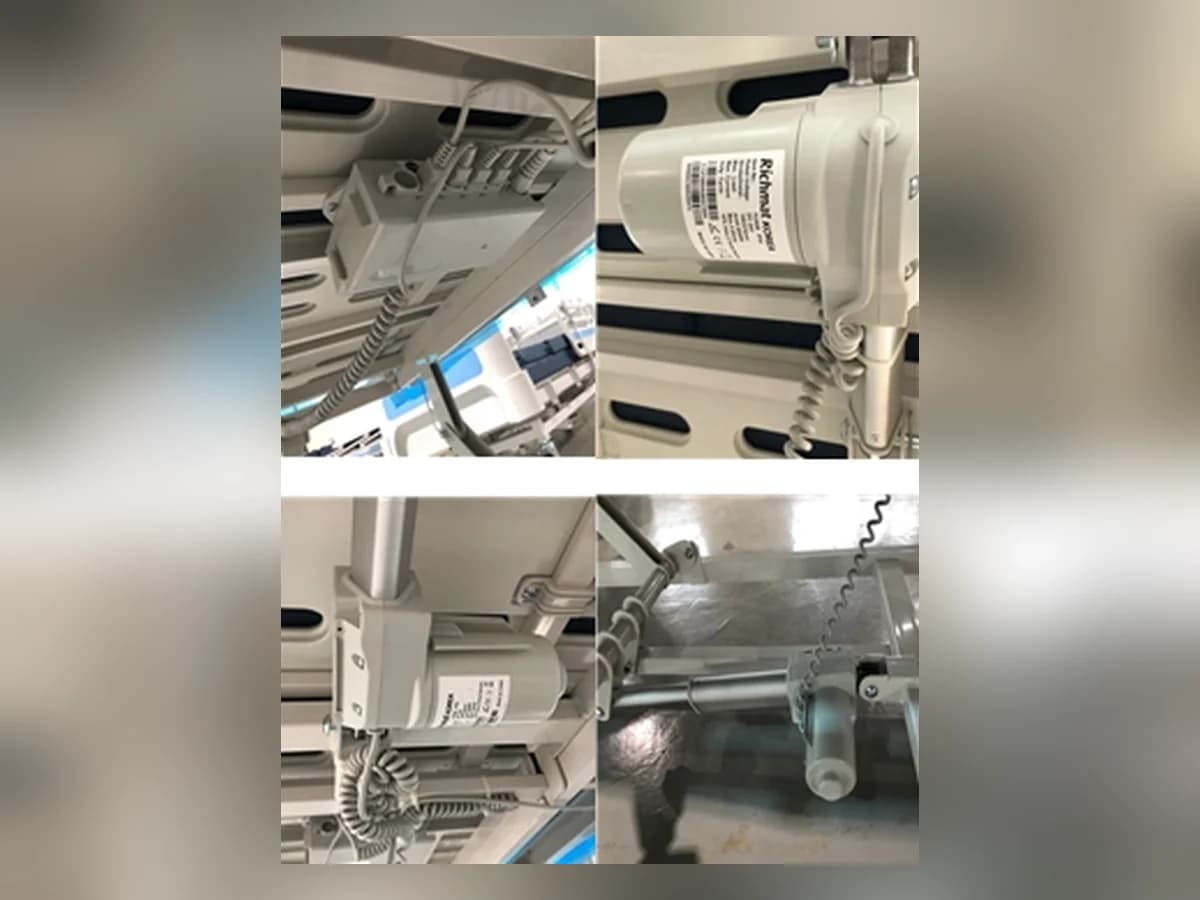

주의사항 (5) 고장 시 조치 방법 - 모터 점검

리모컨 작동 또는 침대 동작이 안 될 경우 점검방법입니다.

• • 컨트롤 박스 : 자가진단 LED 등이 탑재되어 상태 파악이 가능합니다.
• • 메인 전원 연결 시 녹색등 점등 : 전원선이 이상 없이 연결되었으며 컨트롤 박스가 이상 없이 준비 상태.
• • 녹색등 미점등 : 전원선 연결에 이상이 있거나 제품 작동에 이상이 있음.

사용 방법 (1)

가. 사용 전 준비사항

1. 전원의 전압(220V)을 확인한다.
2. 바퀴는 고정이 되어 있는지 확인한다. (브레이크 작동)
3. 스위치의 접속 상태, 극성 등의 점검을 행하고, 기기가 정확하게 작동하는 것을 확인할 것.
4. 전체 코드의 접속이 정확하고 완전하게 되어 있는 것을 확인할 것.
5. 사용설명서를 잘 읽은 후 사용할 것.
6. 침대의 작동은 리모컨에 의해서만 가능하므로 본체와 연결되었는지 확인한다.

나. 조작 순서

1. 전원 플러그를 접속한다.
2. 전원 스위치를 넣는다 (ON).
3. 리모컨 및 간호사 패널은 아래 조작방법에 따라서 사용한다.
4. 사이드레일 조정할 때, 사이드레일을 잡고 버튼을 눌러 작동한다.

사용 방법 - 부분별 작동법 : 헤드보드/풋보드

조립방법

헤드/풋 보드는 별도 공구 없이 설치를 하실 수 있으나, 임의로 헤드/풋 보드를 제거하시면 사용자가 미끄러지거나 낙상할 수 있으므로 제조사 직원 외 개조 및 제거하지 마십시오.

분해방법

상단에 표시된 부분을 위로 올리면 잠금을 올려 해제할 수 있는 상태가 되며, 손잡이를 잡고 위로 들어올린다. 버튼을 올린 상태로 프레임에 체결하면 버튼이 잠긴다.

사용 방법 - 부분별 작동법 : 리모컨

1. 등판 조절 : 상(▲) · 하(▼) 작동
2. 다리판 조절 : 상(▲) · 하(▼) 작동
3. 등 · 다리판 조절 : 상(▲) · 하(▼) 작동
4. 높낮이 조절 : 상(▲) · 하(▼) 작동

제품 관리방법

손질 및 보수 방법

1. 모터 및 리모컨의 연결 부분에 물기 및 먼지가 모여 있지 않게 관리.
2. 주기적으로 물기 없는 마른 수건으로 닦아줄 것.

사용 후 보관 및 관리방법

1. 고장일 때는 함부로 만지지 말고, 수리는 전문가에게 맡기십시오.
2. 장기간 사용하지 않을 경우 전원코드를 빼어 놓으십시오.
3. 보관 시 침대의 승강 장치를 최저 위치로 내린다.
4. 물이 가까이 있지 않거나 습기가 적은 장소에 보관한다.
5. 리모컨은 사용 후에는 사이드레일에 거치한다.

A/S 관리

• • 보증 기간 : 2년 무상 수리
• • A/S 연락처 : 구입처, 판매사 및 본사
• • 대여 침대로 사용하실 경우, 구입처를 통해 A/S 접수를 하여 주시길 바랍니다.

본사 : 주식회사 에이원의료기산업
주소 : 경기도 화성시 팔탄면 안산동길 88-26
TEL : 1588-4979 · FAX : 031-227-3684
E-mail : aone09@naver.com
