성심ENG SE7010 전동식 의료용침대 사용설명서를 웹용으로 옮긴 내용입니다. 이 제품은 의료기기이며, 사용상의 주의사항과 사용방법을 숙지하고 제품을 사용하시기 바랍니다.

사고나 위험을 사전에 예방하고 사용자의 안전 및 재산상의 손해를 방지하기 위해 사용하시기 전에 사용설명서를 읽어보신 후 보다 안전하고 편리한 사용을 하시기 바랍니다. 사용설명서는 반드시 보관해 주세요.

구조 및 기본사양

본 제품은 환자 간호 시 사용되는 전동식 의료용 침대로 환자가 누울 수 있는 매트리스, 등각도 조절 모터, 리모컨, 사이드레일, 식탁 등으로 구성되어 있습니다.

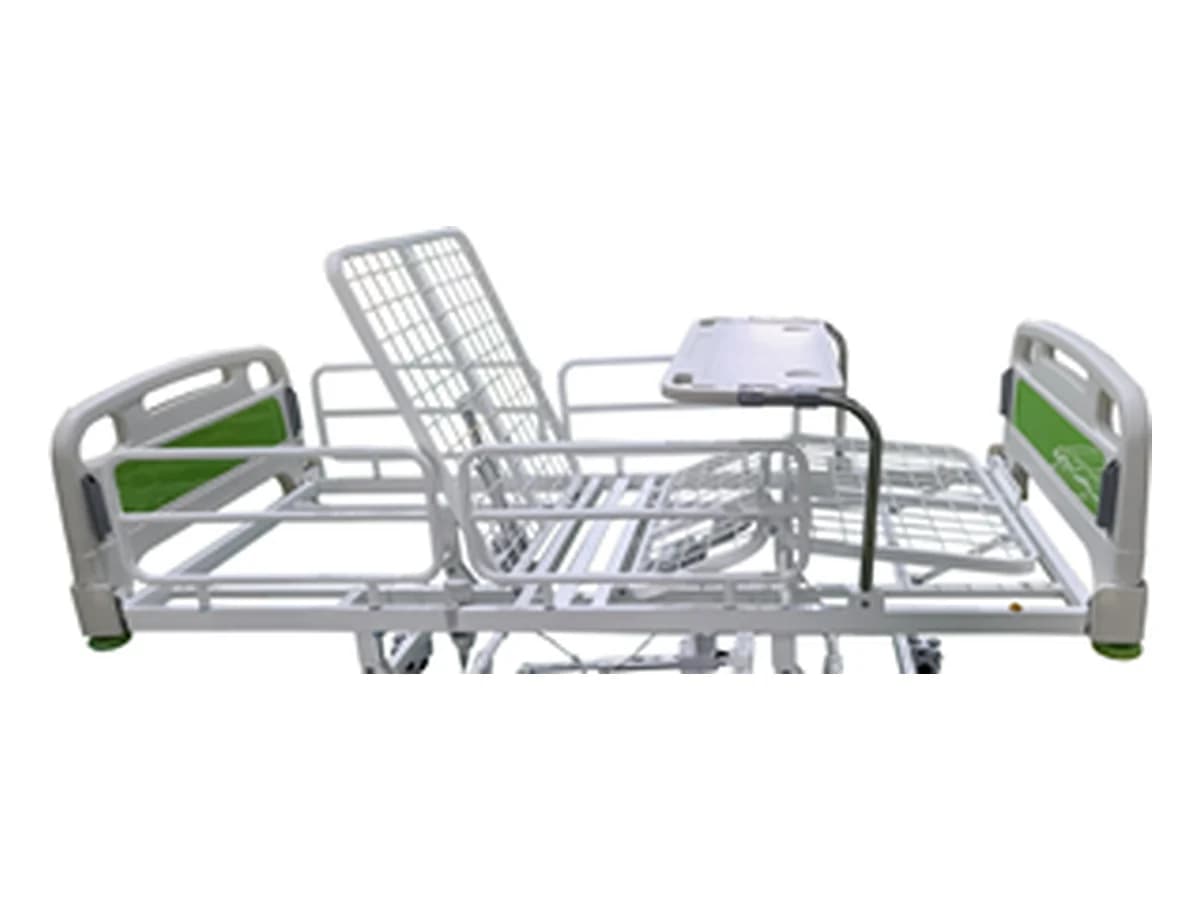

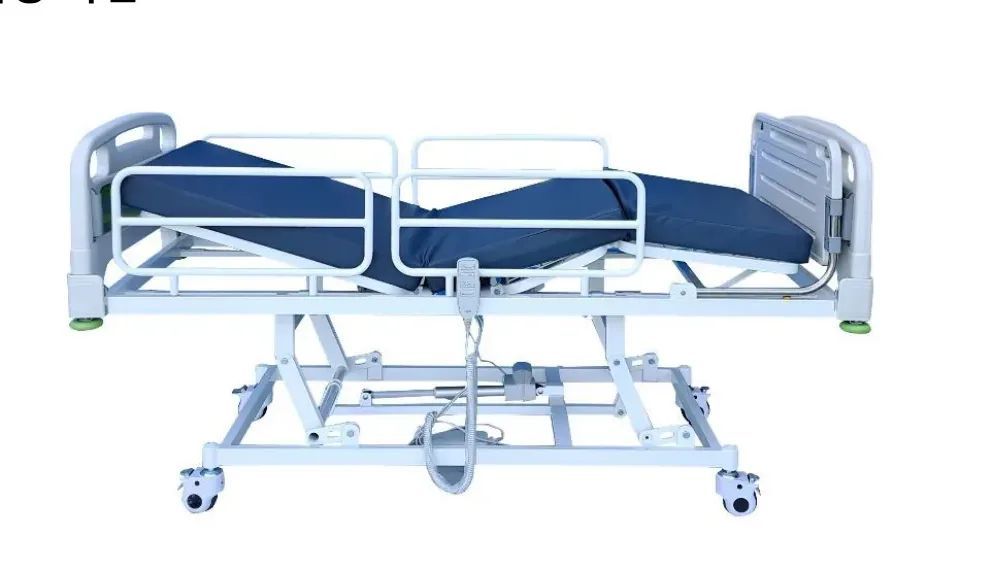

SE7010 외형 사진
모델SE7010 (부분특허)
제조업허가번호제6651호
품목신고번호제신20-661호
제조국 / 원산지대한민국
품목명전동식 의료용침대
침대길이2,150mm
침대넓이950mm
최대허용하중170kg
최소 / 최대높이300mm / 650mm
매트리스길이1950mm
매트리스높이80mm
매트리스너비820mm
캐스터4인치

제품규격 / 사양

본 제품 사양은 성능 향상이나 개선을 위하여 별도의 고지 없이 일부 변경될 수 있습니다.

모델SE7010 (부분특허)
제품명전동식 의료용침대
제품무게90 kg
등각도조절0°~78±5° (기준 : 최대동작각도)
다리각도조절0°~12±3° (기준 : 최대동작각도)
각도조절시간20초
최대허용중량170kg
정격입력220V, 1.5A, 50/60Hz
정격출력24V/DC, 2.5A
소비전력55W
전기충격에 대한 보호등급2급기기, B형기기
안전장치내부퓨즈, 리미트스위치

제품 각 부분 명칭

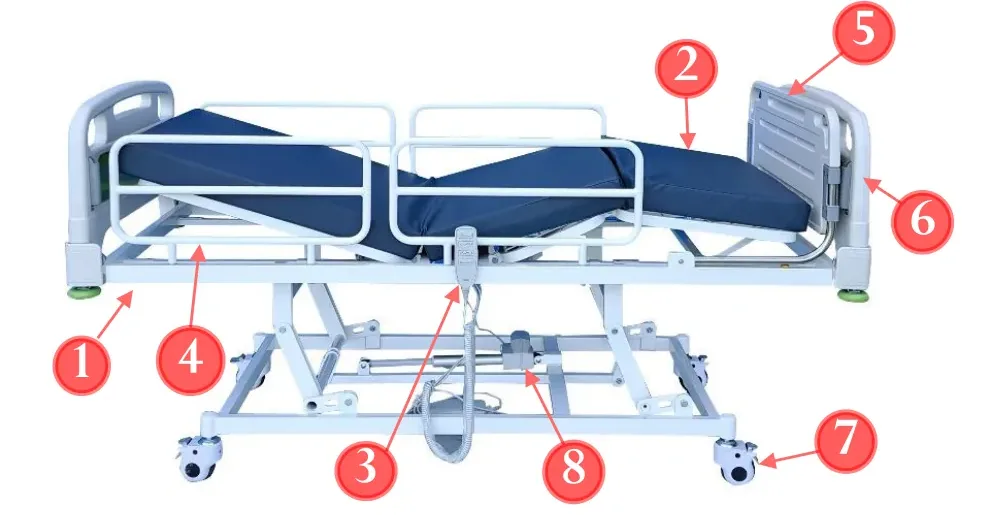

전동침대 각 부분 명칭
번호명칭설명
1본체전동식 침대 철제 프레임
2매트리스환자 간호 시 누울 수 있는 매트리스
3리모컨등 각도조절을 위한 리모컨
4사이드레일환자 넘어짐 방지를 위한 사이드레일
5식탁환자 식사를 위한 식탁
6보드환자 보호를 위한 보드
7바퀴침대 이동을 위한 바퀴
8모터매트리스 각도 조절

기본 작동 방법

1. 설치방법

  1. 상부프레임을 조립된 중앙프레임과 볼트를 사용하여 조립한다.
  2. 밴딩파이프와 식탁보드를 볼트를 사용하여 조립한 후 상부프레임에 볼트를 사용하여 조립한다.
  3. 상부프레임 좌, 우측 홀에 부시를 끼고 사이드레일 4개를 조립한다.
  4. 헤드보드 2개를 상부프레임에 조립한다.

1-1. 침대 조작방법

  1. 침대의 본체(컨트롤박스)에 전원을 연결한다.
  2. 환자가 침대에 올라가기 용이하도록 사이드레일을 내리고 침대로 올라간 후 환자의 안전을 위해 사이드레일을 다시 올린다.
  3. 필요에 따라 리모컨을 이용하여 매트리스의 각도를 조절한다.

2. 사이드레일 이용방법

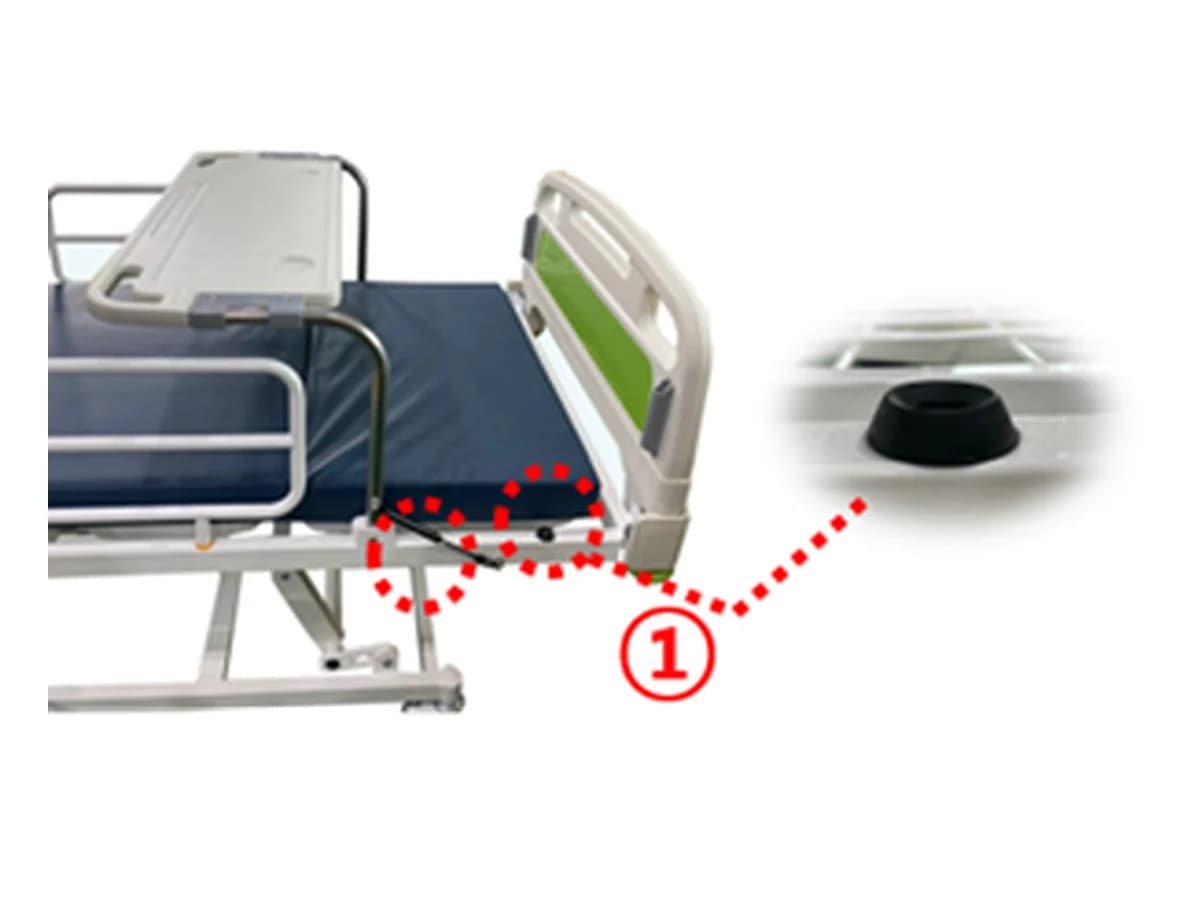

사이드레일이 홀에 고정된 부분

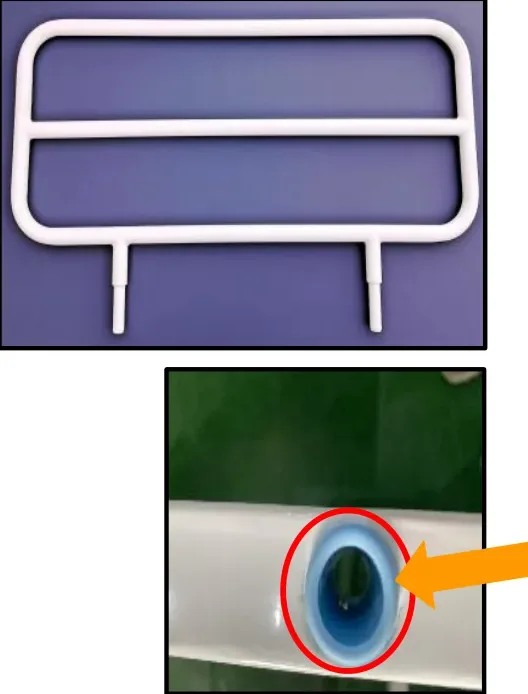

사이드레일 탈착 및 사이드레일 넣는 홀
  • • 사용 시 사이드레일을 침대 프레임의 홀에 맞춰 고정시켜 사용
  • • 비사용 시 사이드레일의 상측 부분을 잡고 들어올려 탈착

3. 리모컨 이용방법

리모콘 버튼을 아래 조작기능에 따라 사용한다.

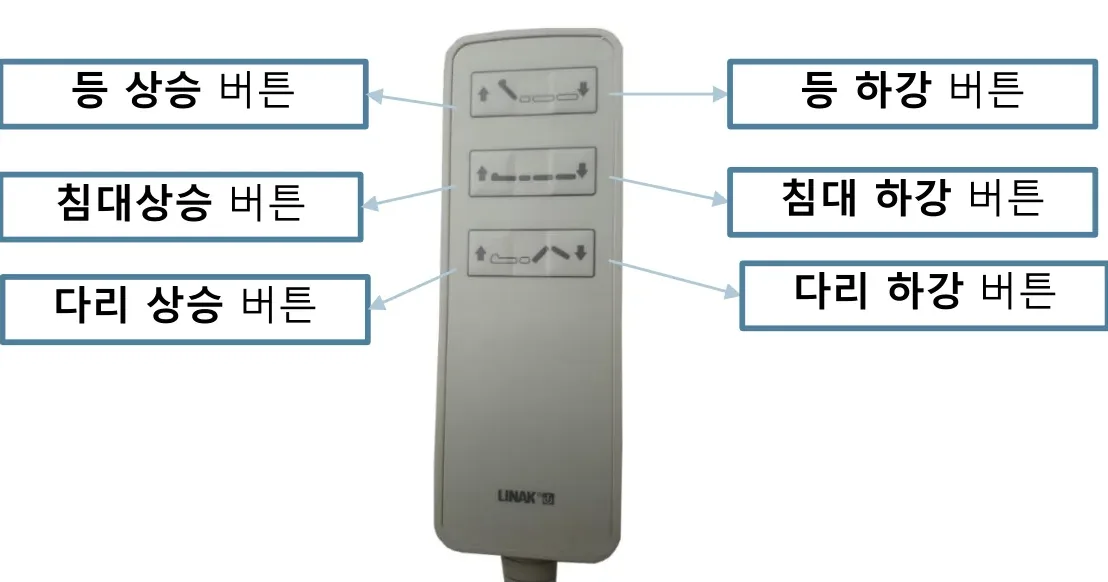

리모컨 버튼 — 등/침대/다리 상승·하강
  • • 등 상승 버튼 / 등 하강 버튼 : 침대의 등 각도를 조절하는 버튼입니다.
  • • 침대 상승 버튼 / 침대 하강 버튼 : 침대의 높낮이를 조절하는 버튼입니다.
  • • 다리 상승 버튼 / 다리 하강 버튼 : 침대 다리 각도를 조절하는 버튼입니다.

덴마크 리낙(LINAK) 모터의 스플라인 기능 도입으로 끼임방지 안전장치가 장착되었습니다.

4. 식탁 사용법

식탁의 윗부분을 잡고 머리쪽으로 들어 올린 후 사용한다. 비사용 시 식탁의 윗부분을 잡고 다리쪽으로 내려 고정시킨다.

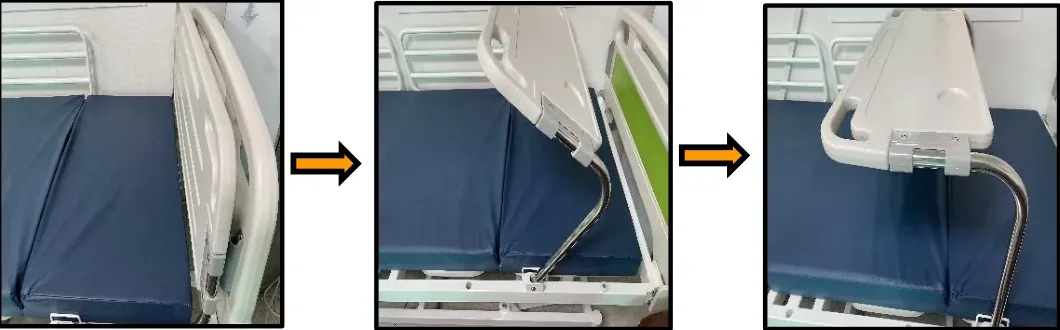

식탁 사용 순서

5. 바퀴의 고정/해제

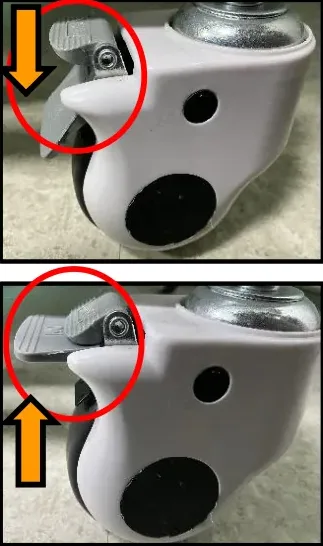

바퀴 고정/해제 레버
  • • 고정(잠금) : 바퀴를 수평상태로 유지하여 레버를 내려 고정시킨다.
  • • 해제(풀림) : 바퀴 잠금레버를 위로 올려 잠금상태를 해제시킨다.

침대 설치 시 주의사항

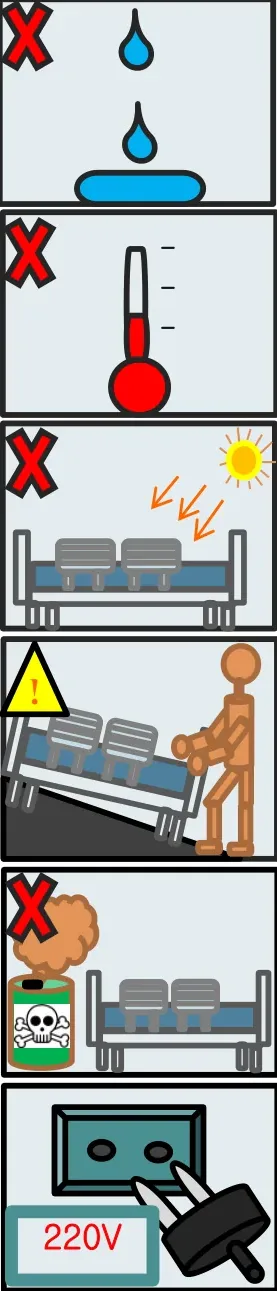

설치 시 주의사항 그림
  1. 물이 없는 곳에 설치하십시오.
  2. 습도, 온도가 이상적으로 높으면 악영향이 생길 수 있으므로 이러한 장소에 설치하지 말아 주십시오.
  3. 직사광선 또는 먼지가 들어오는 장소는 제품의 변형, 변색의 원인이 될 수 있습니다.
  4. 경사, 진동, 충격(운반 시를 포함) 등 안전 상태에 주의하여 주십시오.
  5. 화학약품의 보관 장소나 가스 발생 장소에 설치하지 마십시오.
  6. 전원의 주파수, 정격전압(220V)에 주의하여 사용하십시오.

사용 시 주의사항

⚠️ 주의

  • • 절대 환자 혼자 작동하지 않도록 하고, 환자를 일으키는 작동 시 환자가 앞으로 넘어질 수 있으니 주의하여 작동하십시오.
  • • 작동 전 동작에 방해되는 물체가 있는지 확인 후 작동하십시오.
  • • 사용 전에 사용방법을 충분히 숙지 후 사용하십시오.
  • • 바닥이 수평을 이루는 곳에 침대를 설치하십시오.
  • • 전선이 당겨지거나 침대 바퀴에 눌려서 손상되지 않도록 하십시오.
  • • 사용자 임의로 분해 또는 개조하지 마십시오.
  • • 침대 작동 시 인체의 일부 또는 애완동물 등이 침대 밑으로 들어가지 않도록 하십시오.
  • • 침대 위에서 뛰거나 무리한 힘을 주지 마십시오.
  • • 이 침대는 1인용으로 제작되었으며, 2인 이상 사용 시 사고 및 고장의 원인이 됩니다.
  • • 침대가 작동 중일 때 침대 위로 올라가지 마십시오.
  • • 헤드, 풋 보드에 몸을 기대거나 올라가지 마십시오.
  • • 청소 전에는 반드시 콘센트 플러그를 뽑아 전원을 차단시켜 주십시오.
  • • 사용 후 기기를 사용 전의 상태로 복귀시켜 주십시오.
  • • 간병인이 침대에서 떠날 경우에는 반드시 침대를 최저높이로 고정해 주십시오.
  • • 오작동 방지를 위해 사용자 또는 간병인의 외출 시 전원을 차단시켜 주십시오.
  • • 경고라벨을 떼거나 훼손하지 마십시오.
  • • 기기 및 환자에게 이상이 발견되었을 시는 환자를 안전한 상태로 하고 기기의 전원을 꺼주십시오.
  • • 장시간 미사용 시에는 전원 플러그를 뽑아 전원을 차단시켜 주십시오.
  • • 물이나 기타 액체가 컨트롤박스, 모터, 리모컨 등에 들어가지 않도록 주의하여 주십시오.
  • • 모든 코드 접속이 정확하고 안전한가 주의해 주십시오.
  • • 기기의 공용 사용은 과전류가 되기 쉬워 위험할 수 있습니다.
  • • 침대가 수평을 유지하도록 평지에 사용해 주십시오.
  • • 환자가 침대에 누울 시 중앙 측면으로 오르며, 후면 또는 전면부를 사용하지 말아 주십시오.
  • • 진료 시에 환자와 진료대가 충돌하지 않도록 하십시오.
  • • 기기의 조작은 의사의 처방과 지도 감독 하에 숙련된 전문가만 사용하십시오.
  • • 기기는 시술자 이외의 사람은 접촉하지 않게 해 주십시오.
  • • 기기는 개조하지 마십시오.
  • • 침대의 이상 발생 시는 기본적인 점검을 한 후, 수리 전문가(제조원)에게 의뢰한다.
  • • 안전동작하중을 초과한 자에게 사용하지 말아 주십시오.
  • • 침대에 엎드려 누운 상태에서 작동할 경우 허리나 목에 부상을 입을 수 있습니다.
  • • 모서리 등에 부딪히지 않도록 주의해 주십시오.
  • • 축과 캐스터 위치는 한 방향으로 맞추어 잠궈 주십시오.
  • • 침대의 각도기능을 무리하게 사용하지 말아 주십시오.
  • • 구동장치 이상 시 매트리스 지지판을 수평으로 해주십시오.
  • • 필요 시 수발자가 반드시 옆에 있어 주십시오.
  • • 누워있는 동안 반드시 사이드레일을 올려 주십시오.
  • • 하체보다 상체를 낮추는 체위를 취하지 말아 주십시오.
  • • 신체부위 끼임 등을 주의해 주십시오.
  • • 응급상황 발생 시 신속히 구조요청 후 긴급조치를 해주십시오.

유지 및 관리

사용 후 다음의 지침을 따르십시오.

  • • 고온다습, 먼지가 많은 장소는 피해주십시오.
  • • 머리, 다리, 높이는 리모컨을 이용하여 최저위치까지 내려주십시오.
  • • 변형의 우려가 있으므로 우드와 매트리스 위에는 물건을 올리지 말아주십시오.
  • • 기대어 세우거나 옆으로 쓰러뜨리지 마십시오.
  • • 취급설명서는 제품과 함께 잘 보관해 주십시오.
  • • 분해하여 보관 시 취급설명서를 참고하여 역순으로 분해하여 보관하여 주십시오.
  • • 침대 이동 시에는 바퀴의 잠금장치를 해제 후 2인 이상이 함께 이동시켜 주십시오.
  • • 침대 이동 시에는 반드시 전원 플러그를 빼주시고, 전원코드나 리모컨 등에 흠집이 생기지 않도록 유의하여 주십시오.
  • • 사용 후 코드를 뽑아 주십시오.
  • • 물이나 기타 액체가 컨트롤박스, 모터, 리모컨 등에 들어가지 않도록 주의하여 주십시오.

고장 신고 전 확인사항

증상원인트러블슈팅(해결방법)
전원표시기 불 안켜짐메인 연결 안됨메인 연결
퓨즈 이상퓨즈 교체
전원케이블 이상컨트롤박스 전원케이블 교체, 고정형 케이블의 경우 수리요청
컨트롤박스 이상컨트롤박스 수리요청
전원표시기 불은 켜지나 작동 안함구동장치 플러그가 컨트롤박스에 제대로 꽂히지 않음구동장치 플러그를 컨트롤박스에 다시 꽂음
컨트롤박스 이상컨트롤박스 수리요청
컨트롤박스의 계전기 소음 없음배터리 방전배터리 충전
배터리 이상배터리 교체
구동장치가 배터리로 작동 안하나, 계전기 접촉소리가 들림구동장치 플러그가 컨트롤박스에 제대로 꽂히지 않음구동장치 플러그를 컨트롤박스에 다시 꽂음
구동장치 이상구동장치 교체
컨트롤박스 이상컨트롤박스 교체
컨트롤박스가 한 방향의 동작에서만 정상작동핸드스위치 이상핸드스위치 교체
컨트롤박스 이상컨트롤박스 교체

제품보증서

  • • 보증내용을 잘 읽어주시고 꼭 잘 보관하여 주십시오.
  • • 서비스를 의뢰하시기 전에 한번 사용설명서의 고장이라고 생각될 때 잘 읽으신 후에 확인해 주십시오. 그래도 이상이 있는 경우에 구입처에 상담해 주신 후 제품명, 고장내용을 적어주십시오.
  • • 이외의 의문사항은 구입처에 상담해 주십시오.
  • • 본 제품에 대한 품질보증은 보증서에 기재된 내용으로 보증혜택을 받습니다.
  • • 무상서비스 기간은 설치일로부터 선정되므로 설치일자를 기재받으시기 바랍니다.
품목명 / 모델명전동식 의료용침대 / SE7010
무상보증기간구입일로부터 1년간
  1. 보증기간 내에 취급설명서에 따른 정상적인 사용상태에서 고장이 난 경우에는 무상수리입니다.
  2. 보증기간 내에 고장으로 무상수리를 받을 경우에는 구입한 판매점에 문의해 주십시오.
  3. 수리할 경우 이 문서를 제시하여 주십시오. 또한, 원거리나 산간 도서 지역은 출장 수리의 경우에 비용이 청구될 수 있습니다.
  4. 운송의 경우에는 사전에 구입처, 판매점에 상담해 주십시오.
  5. 보증기간 내에도 다음의 경우에는 수리비가 부과됩니다.
    • • 사용상 잘못 및 부당한 수리나 개조에 따른 고장 및 파손이 있는 경우
    • • 판매 후 낙하에 따른 고장 및 파손된 경우
    • • 화재, 지진, 수해, 낙뢰, 기타 천재지변, 이상전압에 따른 고장 및 파손
    • • 본 보증서에 제시가 없는 경우
    • • 본 보증서에 구입한 년 월 일, 고객명 등의 기재 되어 있지 않은 경우, 혹은 임의로 글자를 수정한 경우
  6. 본 문서는 한국 내에서만 유효합니다.
  7. 본 문서는 재 발행하지 않으므로 분실하지 않도록 주의하십시오.
제조원성심ENG
전화031-355-5297
주소경기도 화성시 마도면 송정서길 210-7
소비자상담실

회사명성심 ENG
전화번호031-355-5297
