㈜옵토닉스 Care tango 120 가정 요양용 전동침대(3MOTOR) 사용설명서를 웹용으로 옮긴 내용입니다. 설명서를 반드시 읽고, 보관해 주십시오.
| 제품명 | 가정 요양용 전동침대 (3MOTOR) |
|---|---|
| 모델명 | Care tango 120 |
| 규격 | KS P 0388 |
| 제조업체 | ㈜옵토닉스 |
| 제조국 | 대한민국 |
| 제조년월 | 2020.12 |
1. 제품 개요 및 특징
1) Care tango 120의 개요
Care tango 120은 등판과 다리판의 각도 조절과 침대의 높이 조절이 전동으로 작동하는 침대로써, 거동이 불편한 환자나 고령자에게 일상생활에 편의를 제공하여 사용자의 안락한 생활을 보장하고 간병인의 노력을 경감 할 수 있는 기능성 전동침대입니다.
2) Care tango 120의 특징
- 본 제품은 KS 가정 요양용 전동침대(KS P 0388)규격에 준하여 제작되었습니다.
- 간단한 공구를 사용하여 조립이 가능하도록 제작되었습니다.
- 간단한 버튼의 조작으로 간병인의 도움 없이 사용자가 스스로 작동할 수 있습니다.
- 사용자나 간병인이 원하는 각도로 등판과 다리판을 조절할 수 있습니다.
- 간병이나 사용 시 편리한 높이로 조절할 수 있습니다.
- 분체도장과 IPX4등급 이상의 전자부품 사용으로 물이나 세제로 세척이 가능합니다.
- 안전너트와 셀프락기능이 들어간 엑츄에이터의 사용으로 침대가 의도치 않게 내려앉는 사고를 방지할 수 있습니다.
- 난연성 재질의 사용과 과열방지 기능이 포함된 엑츄에이터의 사용으로 보다 안전하게 제작되었습니다.
- 손쉽게 탈, 부착이 가능한 삽입식 사이드레일과 접이식 식탁을 사용하여 편리함을 극대화 하였습니다.

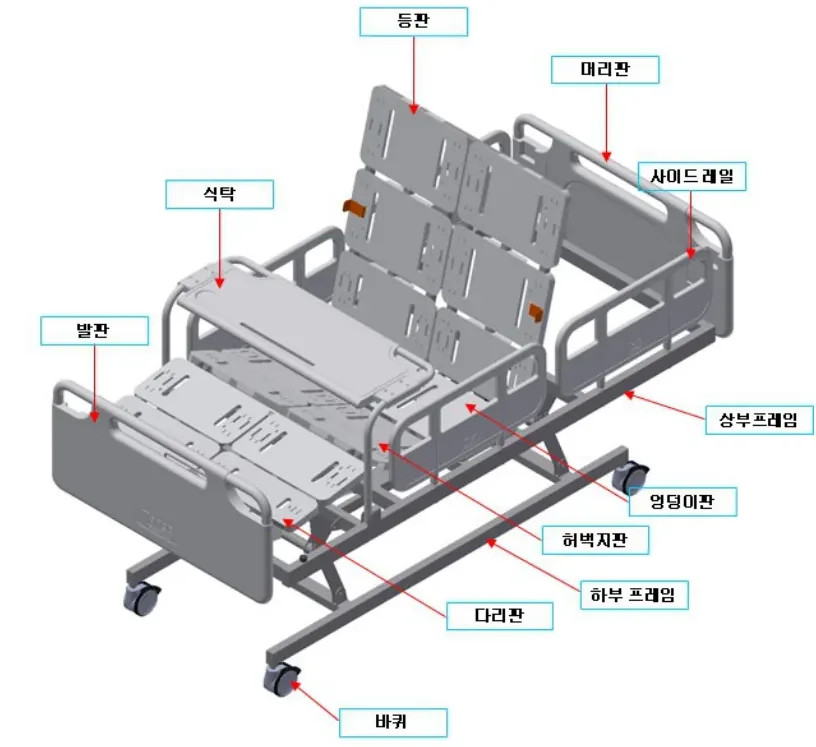

2. 각부의 명칭
| 번호 | 명칭 | 설명 |
|---|---|---|
| 1 | 사이드레일 | 사용자 낙상 방지, 탈부착이 가능한 사이드레일 |
| 2 | 등판 | 사용자가 원하는 각도로 등 각도 조절 |
| 3 | 머리판 | 사용자 낙상 방지 |
| 4 | 상부프레임 | 등판 조절 프레임 |
| 5 | 엉덩이판 | 사용자가 원하는 각도로 엉덩이 각도 조절 |
| 6 | 허벅지판 | 사용자가 원하는 각도로 허벅지 각도 조절 |
| 7 | 하부프레임 | 침대 고정 프레임 |
| 8 | 조절좌 | 침대 수평 조절 |
| 9 | 식탁 | 사용자 식사 가능 식탁 |
| 10 | 발판 | 사용자 낙상 방지 |
| 11 | 다리판 | 사용자가 원하는 각도로 다리 각도 조절 |
3. 침대사양
침대본체
| 폭 (mm) | 940 |
|---|---|
| 길이 (mm) | 2,130 |
| 매트리스 지지판 (mm) | 등판 820 / 엉덩이판 305 / 허벅지판 400 / 다리판 385 / 폭 870 |
| 총 중량(kg) | 101 |
| 바닥높이(mm) | 300 ~ 615 |
| 등판 각도(°) | 74 |
| 다리판 각도(°) | 14 |
| 모터 수 | 3 |
| 조작방법 | 무 단계 리모컨 버튼조작 |
| 안전사용자 체중(kg) | 150 |
| 주요재질 (프레임) | 스틸 / 분체도장 |
| 주요재질 (매트리스 지지판) | PP |
| 주요재질 (사이드레일) | PP |
| 주요재질 (머리판, 다리판) | PP |
| 주요재질 (식탁) | PP |
| 주요재질 (매트리스) | 우레탄 |
| 주요재질 (매트리스커버) | 방수, 난연 |
4. 전동침대 조립방법
1) 상판프레임·하판프레임 조립
- 상판프레임의 홈①을 하판 프레임의 축②에 맞추어 화살표방향으로 끼운다.
- 고정부품③을 볼트를 사용하여 체결한다.
- 높이조절 엑츄에이터의 베이스부④를 볼트/너트로 체결한다.
2) 식탁 조립
- 식탁파이프의 홀⑤을 상판프레임 홀⑥에 끼워 볼트/너트로 체결한다.
3) 머리판/다리판 조립
- 머리판/다리판의 돌출부⑦를 상판프레임 홀⑧에 맞추어 삽입 한다.
- 상판프레임 아래쪽⑨에서 볼트를 이용하여 머리판/다리판을 체결한다.
4) 사이드레일 조립
- 사이드레일의 돌출부⑩를 상부프레임의 홀⑪에 맞추어 삽입한다.
5) 컨트롤 박스 조립
- 각 액츄에이터 케이블과 리모컨 케이블을 그림의 위치에 맞추어 연결하고, 컨트롤 박스의 커버를 닫는다. (A : 액츄에이터, B : 높이 액츄에이터, C : 다리 액츄에이터, D : 리모컨)
5. 제품 사용방법

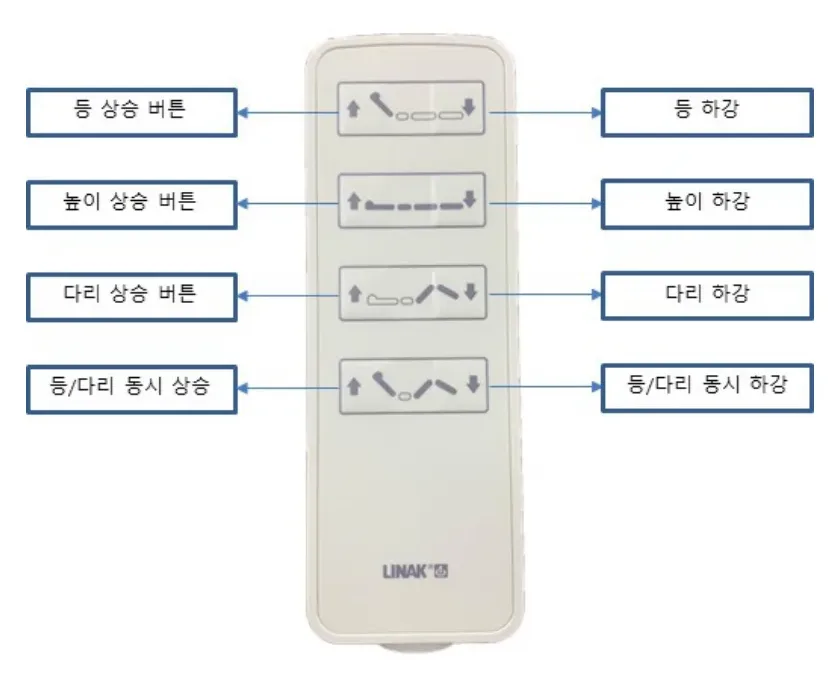

1) 리모컨 조작
- • 등 상승 버튼 / 등 하강 버튼
- • 높이 상승 버튼 / 높이 하강 버튼
- • 다리 상승 버튼 / 다리 하강 버튼
- • 등/다리 동시 상승 / 등/다리 동시 하강
2) 사이드레일 조작
3) 식탁 사용법
6. 경고사항
⚠️ 경고 [경고사항을 무시하고 잘못 취급하게 될 경우 사람이 사망 또는 중상을 입을 가능성이 있는 내용]
- 제조사가 지정한 적합품 이외의 제품과 같이 사용하지 마세요.
- 사이드레일, 머리판, 발판, 침대 바닥 판의 틈새에 신체의 일부가 끼이지 않도록 주의해 주세요.
- 사이드레일, 머리판, 발판, 침대 바닥의 판에 신체의 일부가 들어간 상태에서 높이, 등판, 다리판을 조작하지 마세요.
- 사이드레일은 쉽게 탈·부착 되도록 제작되었습니다. 흔들림은 불량이 아니며, 부착 시 바르게 부착해 사용해 주세요.
- 사이드레일, 머리판, 발판 등에 메달리거나 걸터 앉지 마세요.
- 침대에 올라서거나 침대 위에서 뛰지 마세요.
- 임의로 수리, 개조하지 마세요.
- 코드류(전원코드 등)을 훼손하지 마세요.
- 220V 이외의 전원에서 사용하지 마세요.
- 코드부분을 잡아 당겨 빼거나 젖은 손으로 전원 플러그를 만지지 마세요.
- 한 개의 콘센트에 여러 전기제품을 동시에 꽂아 사용하지 마세요.
- 천둥, 번개가 치거나 장시간 사용하지 않을 때는 전원 플러그를 빼주세요.
- 손상된 전원코드나 플러그, 헐거운 콘센트는 사용하지 마세요.
- 침대는 정기적으로 점검해 주세요.
- 침대는 구매한 판매점 혹은 제조사에 점검 수리를 의뢰해 주세요.
7. 사용시 주의사항
⚠️ 주의 [주의사항을 무시하고 잘못 사용하게 될 경우 사람이 상해를 입거나 물적손해가 발생할 수 있는 내용]
▶ 사용 전 주의사항
- 정격전압을 확인하고 전원코드의 연결이 확실하게 되어 있는지 확인하세요.
- 바퀴가 고정되어있는지 확인하세요.
- 리모컨, 컨트롤박스, 엑츄에이터 케이블 등의 단선 또는 손상이 있는지 확인하세요.
▶ 사용 시 주의사항
- 침대에 엎드려 누운 상태에서 작동할 경우 허리나 목에 부상을 입을 수 있습니다.
- 모터나 리모컨에 물이나 이물질이 들어갈 경우 고장의 원인이 됩니다.
- 하강 시 침대 사이에 이물질이 있으면 파손될 가능성이 있으니 주의하세요.
- 침대 위에서 뛰거나 과도한 하중을 가할 경우 제품고장의 원인이 됩니다. 특히, 침대가 작동되어진 상태에서는 손상될 가능성이 더욱 심하니 주의해 주세요.
- 화기에 가까이 두면 변형, 변색, 화재가 일어날 수 있으니 되도록 피해 주세요.
- 제품을 임의로 분해하거나 변형시키지 마세요. 이상동작 및 고장의 원인이 됩니다.
- 등판, 다리판이 올라간 침대 위에 올라타지 마세요.
- 최대 중량 150Kg 이상 사용하지 마세요.
- 리모컨 스위치 조작 시는 주위를 확인해 주세요.
- 머리판, 발판은 반드시 고정시켜 주세요.
- 리모컨 스위치의 케이블이 침대의 구동부에 끼이지 않도록 주의해 주세요.
- 침대를 청소나 관리할 때에는 오작동에 의한 사고를 방지하기 위해 꼭 전원 플러그를 빼주세요.
- 침대를 이동 시에는 꼭 전원 플러그를 빼주세요.
- 높이 조절 시 벽이나 못, 콘센트에 주의하세요.
8. 설치 시 주의사항
⚠️ 주의 [주의사항을 무시하고 잘못 사용하게 될 경우 사람이 상해를 입거나 물적손해가 발생할 수 있는 내용]
- 바닥이 고르고 평평하게 통풍이 잘되는 곳에 설치하세요.
- 설치하거나 이동 시에는 반드시 2인 이상이 함께 작업 하세요.
- 실내에서 사용해 주세요.
- 직사광선이 들어오는 장소는 되도록 피해주세요.
- 침대의 하중을 충분하게 견딜 수 있는 바닥에 설치해 주세요.
- 공간을 충분히 확보하고 침대를 설치해 주세요.
9. 보관 시 유의사항
- • 고온다습, 먼지가 많은 장소는 피해주십시오.
- • 머리, 다리, 높이는 리모컨을 이용하여 최저위치 까지 내려주십시오.
- • 변형의 우려가 있으므로 플라스틱 파트와 매트리스 위에는 물건을 올리지 말아주십시오.
- • 기대어 세우거나 옆으로 쓰러뜨리지 마십시오.
- • 취급설명서는 제품과 함께 잘 보관해 주십시오.
- • 분해하여 보관 시 취급설명서를 참고하여 역순으로 분해하여 보관하여 주십시오.
- • 이동 시에는 바퀴의 잠금 장치를 해제 후 2인 이상이 함께 이동시켜 주십시오.
- • 침대에서 요양하시는 분은 다른 곳으로 이동시켜 주시고, 침구, 매트리스, 사이드레일, 보드 등은 해체하여 이동하여 주십시오.
- • 이동 시에는 반드시 전원 플러그는 빼주시고, 전원코드나 리모컨선 등에 흠집이 생기지 않도록 유의하여 이동하여 주십시오.
10. 고장 또는 정전 시 점검사항 및 응급조치
침대에 이상이 발생하였을 경우, 먼저 아래의 점검사항을 확인해 보시기 바랍니다. 만일 문제가 지속적으로 발생한다면 전원을 꺼주시고 구입처나 제조사로 연락하시기 바랍니다.
| 증상 | 점검포인트 | 대처방법 |
|---|---|---|
| 전원박스의 램프가 꺼져 있을 때 | 전원의 플러그는 콘센트에 잘 꽂혀 있습니까? | 전원플러그를 콘센트에 꽂아주십시오. |
| 콘센트에 전원은 들어와 있습니까? | 콘센트에 다른 전기제품의 플러그를 꽂아서 확인해 주십시오. | |
| 리모컨이 작동되지 않을 때 | 전원플러그는 콘센트에 꽂혀 있습니까? | 전원플러그를 콘센트에 꽂아주십시오. |
| 콘센트에 전원은 들어와 있습니까? | 콘센트에 다른 전기제품을 활용하여 전기가 들어오는지 확인해 주십시오. | |
| 리모컨 스위치의 커넥터가 컨트롤박스에서 빠져 있지 않습니까? | 리모컨 스위치의 커넥터를 컨트롤 박스에 꽂아주십시오. | |
| 엑츄에이터의 케이블이 컨트롤박스에서 빠져 있지 않습니까? | 엑츄에이터의 케이블을 컨트롤 박스에 꽂아주십시오. | |
| 등판, 다리판, 높낮이 등이 작동하지 않을 때 | 침대 주변 및 가동부에 장애물이 있지 않습니까? | 장애물을 치워주십시오. |
▶ 정전 또는 고장으로 매트리스 지지판의 정상동작이 불가능할 경우 응급처치
- 등판/다리판의 좌, 우를 붙잡는다.
- 엑츄에이터를 잡고, 엑츄에이터 로드 방향 너트를 풀어서 제거한다.
- 엑츄에이터의 볼트를 뽑는다.
- 등판/다리판의 좌, 우를 잡고 천천히 아래로 내려 침대와 수평이 되도록 한다.
11. 제품 보증기간 및 A/S 연락처
- • 이 침대는 제품에 대한 보증을 합니다. 보증내용을 잘 읽으시고 잘 보관하여 주십시오.
- • 보증기간은 구매일로부터 1년입니다.
- • 서비스를 의뢰하시기 전에 한번 사용설명서의 [10. 고장 또는 정전 시 점검사항 및 응급조치]를 잘 읽으신 후에 확인해 주십시오. 그래도 이상이 있는 경우에 구입처에 상담해 주십시오. 그런 경우 본 제품명, 고장내용을 알려 주십시오.
- • 이외의 의문사항은 구입처에 상담해 주십시오.
- 보증기간 내에 취급설명서에 따른 정상적인 사용상태에서 고장이 난 경우에는 무상수리입니다.
- 보증기간 내에 고장으로 무상수리를 받을 경우에는 구입한 판매점에 문의해 주십시오. 수리할 경우 이 문서를 제시하여 주십시오. 또한, 원거리나 산간 도서 지역은 출장 수리의 경우에 비용이 청구될 수 있습니다.
- 운송의 경우에는 사전에 구입처, 판매점에 상담해 주십시오.
- 보증기간 내에도 다음의 경우에는 수리비가 부과됩니다.
- • 사용상 잘못 및 부당한 수리나 개조에 따른 고장 및 파손이 있는 경우
- • 판매 후 낙하에 따른 고장 및 파손
- • 화재, 지진, 수해, 낙뢰, 기타 천재지변, 이상전압에 따른 고장 및 파손
- • 본 보증서에 제시가 없는 경우
- • 본 보증서에 구입한 년 월 일, 고객명 등의 기재 되어 있지 않은 경우, 혹은 임의로 글자를 수정 한 경우
- 본 문서는 한국 내에서만 유효합니다.
- 본 문서는 재 발행하지 않으므로 분실하지 않도록 주의하십시오.
| 제조원 | (주)옵토닉스 |
|---|---|
| 콜센타(A/S) | 1588-7418 |
| 주소 | 광주광역시 북구 첨단벤처소로 15번길 63(월출동) 61003 |
| 홈페이지 | www.tangostar.co.kr |
