사용설명서
㈜우성이엔지 WS8830 전동침대 사용설명서를 웹용으로 옮긴 내용입니다. 사용설명서의 화면과 그림은 실물과 다를 수 있으며 제품의 성능 개선을 위해 사용자에게 사전 통보 없이 일부 기능 또는 외형이 변경될 수 있습니다.
- • 사고나 위험을 사전에 예방하고 사용자의 안전 및 재산상의 손해를 방지하기 위해 이 사용설명서를 반드시 읽고 정확하게 사용하여 주십시오.
- • 이 사용설명서는 읽으신 후에도 항상 볼 수 있는 장소에 보관해 주십시오.
사용방법
(1) 리모콘 조작
리모콘 버튼을 아래 조작기능에 따라 사용한다.
- • 등판넬 상승 버튼 / 등판넬 하강 버튼
- • 다리판넬 상승 버튼 / 다리판넬 하강 버튼
- • 침대 높낮이 상승 버튼 / 침대 높낮이 하강 버튼
(2) 사이드레일 조작
| 사용 | 사이드 레일을 침대 프레임의 홀에 맞춰 고정시켜 사용한다. |
|---|
| 비사용 | 사이드 레일의 상측 부분을 잡고 들어올려 탈착시킨다. |
|---|
(3) 식탁 사용법
| 사용 | 식탁의 윗부분을 잡고 머리쪽으로 들어 올린 후 사용한다. |
|---|
| 비사용 | 식탁의 윗부분을 잡고 다리쪽으로 내려 고정시킨다. |
|---|
(4) 바퀴의 고정/해제
| 고정(잠금) | 바퀴를 수평상태로 유지하여 잠금레버를 내려 고정시킨다. |
|---|
| 해제 | 바퀴 잠금레버를 위로 올려 잠금상태를 해제시킨다. |
|---|

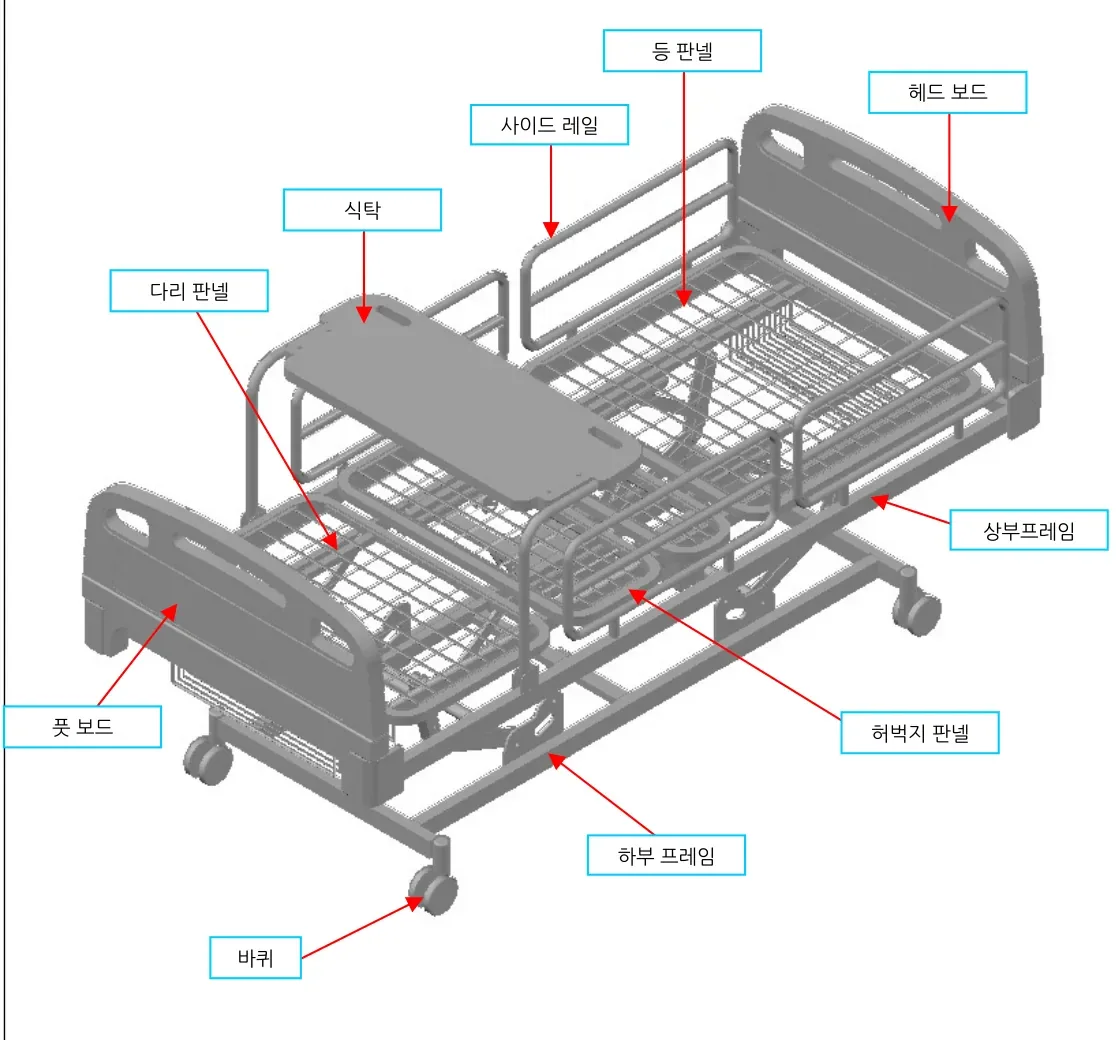

각부의 명칭
- • 헤드 보드
- • 등 판넬
- • 사이드 레일
- • 식탁
- • 다리 판넬
- • 풋 보드
- • 허벅지 판넬
- • 상부프레임
- • 하부 프레임
- • 바퀴

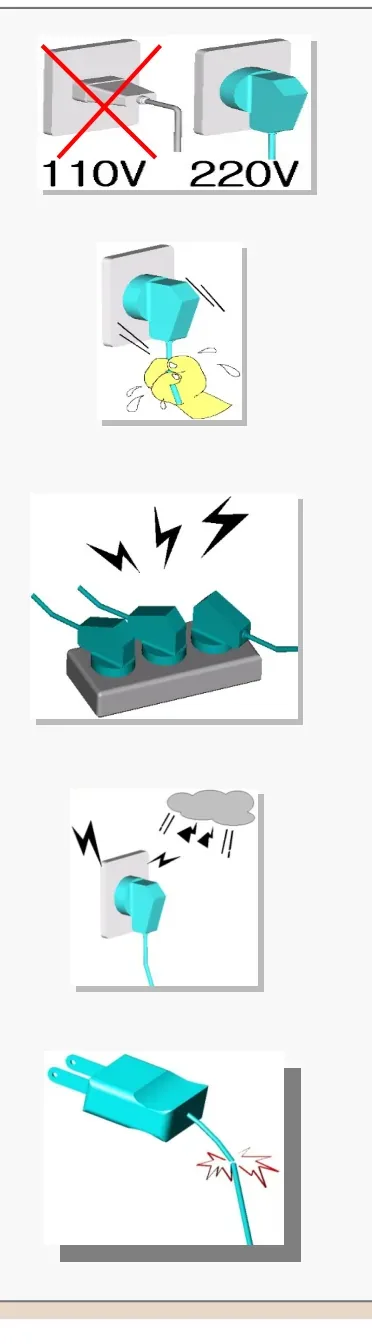

안전을 위한 경고사항
- • 220V 이외의 전원에서 사용하지 마세요. 제품이 손상되거나 화재의 위험이 있습니다.
- • 코드부분을 잡아 당겨 빼거나 젖은 손으로 전원 플러그를 만지지 마세요. 감전의 위험이 있습니다.
- • 한 개의 콘센트에 여러 전기제품을 동시에 꽂아 사용하지 마세요. 감전, 화재의 위험이 있습니다.
- • 천둥, 번개가 치거나 장시간 사용하지 않을때는 전원플러그를 빼주세요. 감전, 화재의 위험이 있습니다.
- • 손상된 전원코드나 플러그, 헐거운 콘센트는 사용하지 마세요. 감전, 화재의 위험이 있습니다.

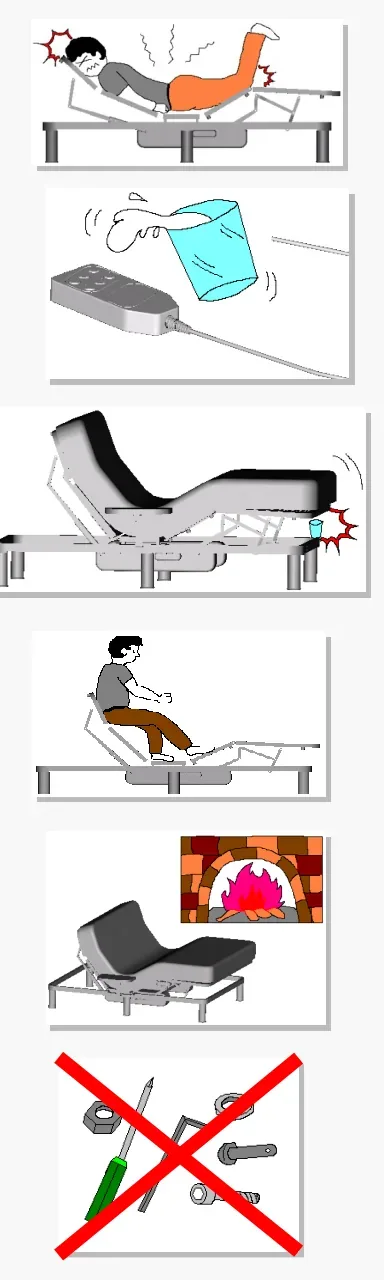

안전을 위한 주의사항
- • 침대에 엎드려 누운 상태에서 작동할 경우 허리나 목에 부상을 입을 수 있습니다.
- • 모터나 리모컨에 물이나 이물질이 들어갈 경우 고장의 원인이 됩니다.
- • 하강 시 침대 사이에 이물질이 있으면 파손될 가능성이 있으니 주의하세요.
- • 침대 위에서 뛰거나 과도한 하중을 가할경우 제품고장의 원인이 됩니다. 특히, 침대가 작동되어진 상태에서는 손상될 가능성이 더욱 심하니 주의해 주세요.
- • 화기를 가까이 두면 변형, 변색, 화재가 일어날 수 있으니 되도록 피해 주세요.
- • 제품을 임의로 분해하거나 변형시키지 마세요. 이상동작 및 고장의 원인이 됩니다.

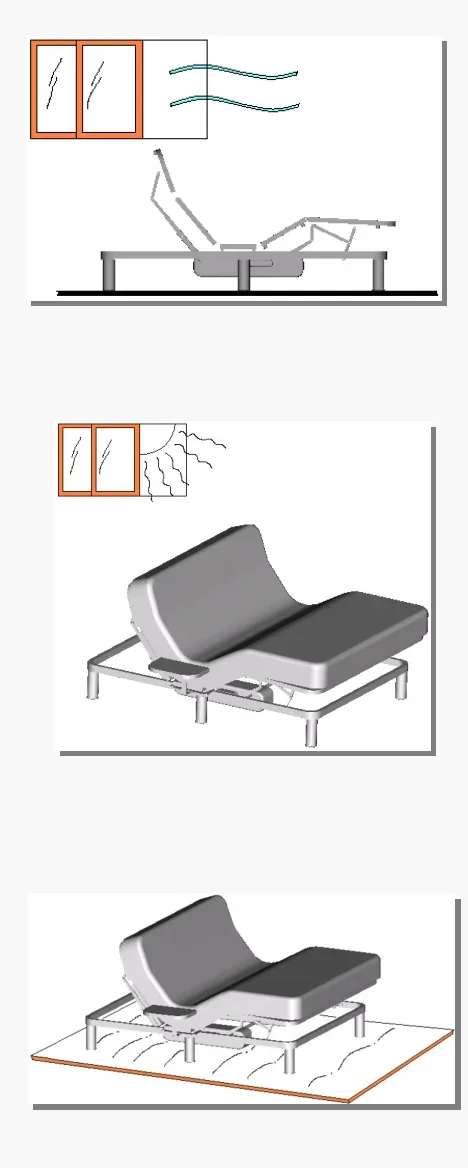

설치장소의 주의사항
- • 바닥이 고르고 평평하게 통풍이 잘되는 곳에 설치하세요. 불안정하거나 습한 장소에 설치할 경우 고장의 원인이 될 수 있습니다.
- • 설치하거나 침대 이동 시에는 반드시 2인 이상이 함께 작업 하세요. 혼자서 무리하게 작업할 경우 부상 및 제품 손상의 우려가 있습니다.
- • 직사광선이 들어오는 장소는 되도록 피해 주세요. 변형, 변색, 노화의 원인이 됩니다.
- • WS 8830(전동침대)는 수직으로 침대가 작동되므로 별도의 앞 뒤 공간을 필요로 하지 않습니다. 조립 시 바닥에 상처가 날수 있으니 박스 등 깔 것을 놓고 작업해 주세요.
보관 / 이동 / 고장이라고 생각될때
- • 고온다습, 먼지가 많은 장소는 피해주십시오.
- • 머리, 다리, 높이는 리모컨을 이용하여 최저위치 까지 내려주십시오.
- • 변형의 우려가 있으므로 우드와 매트리스 위에는 물건을 올리지 말아주십시오.
- • 기대어 세우거나 옆으로 쓰러뜨리지 마십시오.
- • 취급설명서는 제품과 함께 잘 보관해 주십시오.
- • 분해하여 보관 시 취급설명서를 참고하여 역순으로 분해하여 보관하여 주십시오.
- • 이동 시에는 바퀴의 잠금 장치를 해제 후 2인 이상이 함께 이동시켜 주십시오.
- • 침대에서 요양하시는 분은 다른 곳으로 이동시켜 주시고, 침구, 매트리스, 사이드레일, 보드 등은 해체하여 이동하여 주십시오.
- • 이동 시에는 반드시 전원 플러그는 빼주시고, 전원코드나 리모컨선 등에 흠집이 생기지 않도록 유의하여 이동하여 주십시오.
수리를 의뢰하기 전에 아래 항목을 체크해 주십시오.
| 증상 | 점검포인트 | 대처방법 |
|---|
| 전원박스의 램프가 꺼져 있을때 | 전원의 플러그는 콘센트에 잘 꽂혀있습니까? | 전원플러그를 콘센트에 꽂아주십시오 |
|---|
| 콘센트에 전원은 들어와 있습니까? | 콘센트에 다른 전기제품의 플러그를 꽂아서 확인해 주십시오 |
| 리모컨의 녹색등이 점등되지 않을때 | 전원플러그는 콘센트에 꽂혀 있습니까? | 전원플러그를 콘센트에 꽂아주십시오 |
|---|
| 콘센트에 전원은 들어와 있습니까? | 콘센트에 다른 전기제품의 플러그를 꽂아서 확인해 주십시오 |
| 리모컨코드가 전원박스에서 빠져있지 않습니까? | 리모컨코드를 전원박스에 꽂아주십시오 |
| 등받이, 침대높낮이등이 작동하지 않을때 | 장시간 연속해서 조작하지 않으셨습니까? | 20~30분후에 조작해주십시오 |
|---|
| 침대주변 및 가동부에 장애물이 있지 않습니까? | 장애물을 치워 주십시오 |
사용을 위한 주의사항
- • 부상의 위험이 있으니 어린이나 노약자의 사용을 주의해 주세요.
- • 침대 작동 시 철 구조물 사이에 인체가 닿으면 매우 위험합니다.
- • 침대 작동 시 철 구조물 사이에 애완동물이 들어가면 매우 위험합니다. 특히 아기나 어린이가 있을 경우 주의해 주세요.
- • 헤드, 풋 보드에 몸을 기대거나 앉지 마세요.
- • 어린이나 작동을 이해할 수 없는 분이 리모컨을 만질 가능성이 있으므로 반드시 전원을 빼주세요.
- • 침대를 옮기는 경우에는 꼭 전원 플러그를 빼주세요. 코드가 손상되어 화재, 감전의 원인이 됩니다.
- • 이 침대는 수송용이 아닙니다. 환자를 후송할 경우 반드시 수송용 침대를 사용하세요.
WS8830 침대사양
침대 본체
| 폭 (mm) | 1,000 |
|---|
| 길이 (mm) | 2,200 |
|---|
| 판넬 (mm) | 등판넬 790 / 엉덩이판넬 230 / 허벅지판넬 360 / 다리판넬 570 |
|---|
| 총중량(kg) | 110kg |
|---|
| 바닥높이(mm) | 320 ~ 630 |
|---|
| 모터수 | 3 |
|---|
| 조작방법 | 무 단계 리모컨 버튼조작 |
|---|
| 주요재질 (프레임 / 판넬 / 사이드레일) | 스틸 / 분체도장 |
|---|

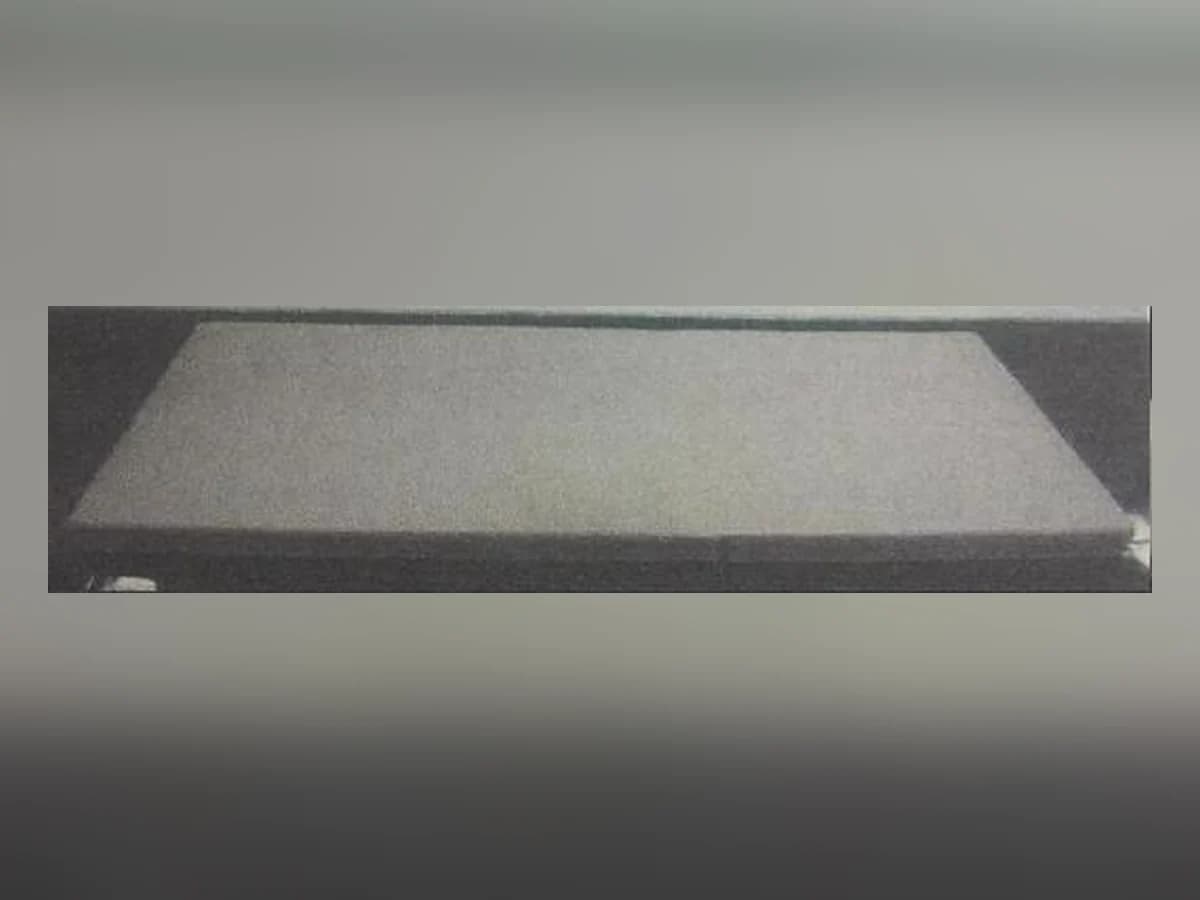

| 주요재질 (매트리스) | 압축스펀지 / 난연 커버 |
|---|
| 주요재질 (헤드, 풋 보드) | 사출 |
|---|
높이조절 모터
| 승강높이 | 약 310 mm |
|---|
| 전원 | 입력 AC220V 출력 24V |
|---|
| 소비전력 | 최대 약 80w |
|---|
| 승강시간 | 약 25초 |
|---|
| 허용하중 | 170kg |
|---|
| 모터형식 | DC모터 |
|---|
| 브랜드 | ㈜세이펙 |
|---|
| 보호등급 | I.P. - 54(IEC 529) |
|---|
등 판넬 상승 모터
| 경사각도 | 0 ~ 80 도 |
|---|
| 전원 | 입력 AC220V 출력 24V |
|---|
| 소비전력 | 최대 약 80w |
|---|
| 승강시간 | 약 20초 |
|---|
| 모터형식 | DC모터 |
|---|
| 브랜드 | ㈜세이펙 |
|---|
| 보호등급 | I.P. - 54(IEC 529) |
|---|
다리 판넬 상승 모터
| 경사각도 | 0 ~ 30 도 |
|---|
| 전원 | 입력 AC220V 출력 24V |
|---|
| 소비전력 | 최대 약 80w |
|---|
| 승강시간 | 약 13초 |
|---|
| 모터형식 | DC모터 |
|---|
| 브랜드 | ㈜세이펙 |
|---|
| 보호등급 | I.P. - 54(IEC 529) |
|---|
제품보증서
- • 이 침대는 제품에 대한 보증을 합니다. 보증내용을 잘 읽으시고 잘 보관하여 주십시오.
- • 보증기간은 구매일로부터 1년입니다.
- • 서비스를 의뢰하시기 전에 한번 사용설명서의 [고장이라고 생각될때]를 잘 읽으신 후에 확인해 주십시오. 그래도 이상이 있는 경우에 구입처에 상담해 주십시오. 그런 경우 본 제품명, 고장내용을 적어주십시오.
- • 이외의 의문사항은 구입처에 상담해 주십시오.
- 보증기간 내에 취급설명서에 따른 정상적인 사용상태에서 고장이 난 경우에는 무상수리입니다.
- 보증기간 내에 고장으로 무상수리를 받을 경우에는 구입한 판매점에 문의해 주십시오. 수리할 경우 이 문서를 제시하여 주십시오. 또한, 원거리나 산간 도서 지역은 출장 수리의 경우에 비용이 청구될 수 있습니다.
- 운송의 경우에는 사전에 구입처, 판매점에 상담해 주십시오.
- 보증기간 내에도 다음의 경우에는 수리비가 부과됩니다.
- • 사용상 잘못 및 부당한 수리나 개조에 따른 고장 및 파손이 있는 경우
- • 판매 후 낙하에 따른 고장 및 파손
- • 화재, 지진, 수해, 낙뢰, 기타 천재지변, 이상전압에 따른 고장 및 파손
- • 본 보증서에 제시가 없는 경우
- • 본 보증서에 구입한 년 월 일, 고객명 등의 기재 되어 있지 않은 경우, 혹은 임의로 글자를 수정 한 경우
- 본 문서는 한국 내에서만 유효합니다.
- 본 문서는 재 발행하지 않으므로 분실하지 않도록 주의하십시오.
| 디자인 / 제조원 | ㈜우성이엔지 |
|---|
| 주소 | 경기도 양주시 봉양동 564-1 |
|---|
| 콜센타(A/S) | 031-864-0394 |
|---|
| 홈페이지 | 우성이엔지.한국 |
|---|
