사용설명서

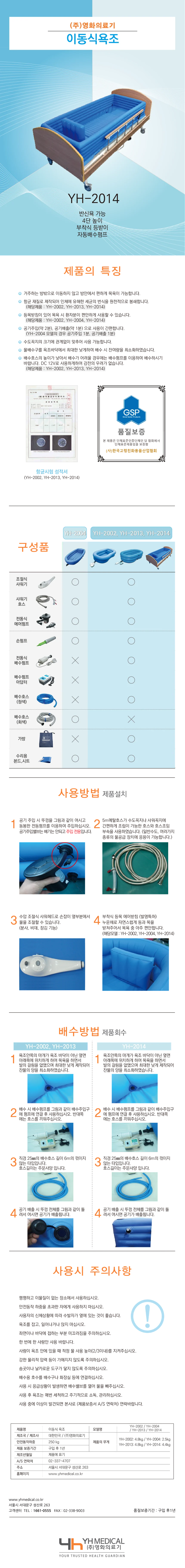

영화의료기 이동식 욕조(YH-2014) 제품설명서·사용설명서를 웹용으로 옮긴 내용입니다.

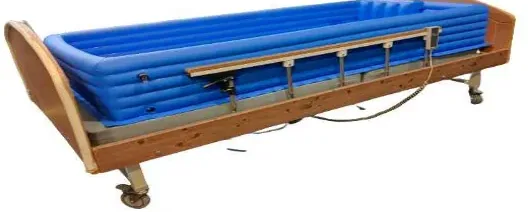

제품 정보
| 제조사 | ㈜영화의료기 |
|---|---|
| 품목명 | 이동식 욕조 |
| 제품명 / 모델명 | YH-2014 |
제품 사용 목적

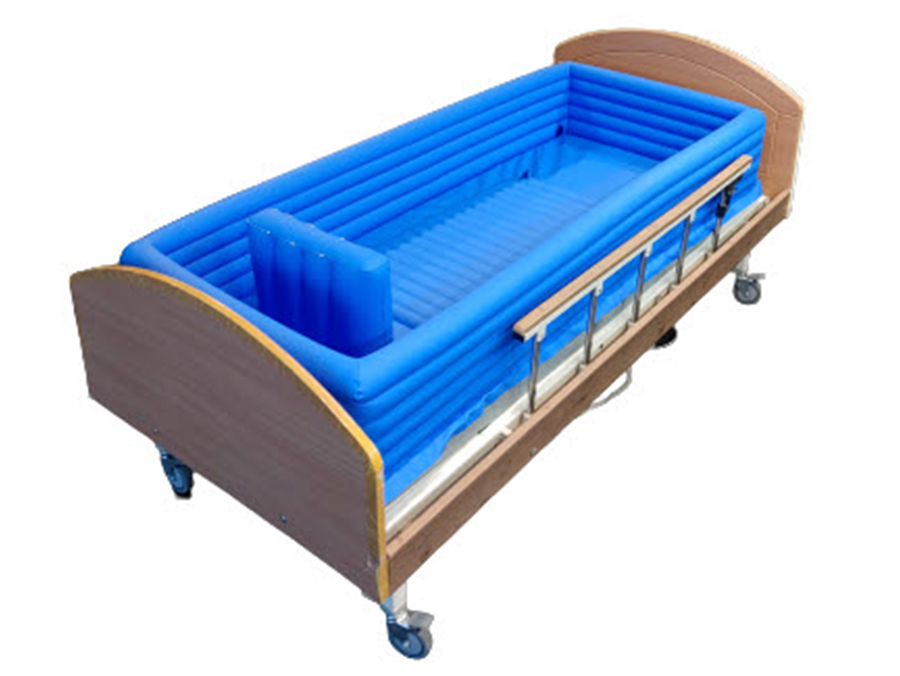

본 제품은 침대 위에서 거동이 불편한 환자가 방 안이나 거실 등 외부로 이동 없이 환자가 머무는 침대 위에서 목욕이 가능한 제품입니다.
제품 사용 방법
- 본 제품은 침대의 머리판과 발판 그리고 사이드 레일을 이용하여 사용하는 제품입니다.
- 침대 위에 본 제품을 펼친다.
- 환자분이 등목받침을 위로 하여 가운데 부분에 위치하게 하고, 네 군데의 공기벽체 부분을 환자 주위에 위치하게 합니다.
- 전동펌프를 이용하여 본체의 공기주입구 마개를 그림6과 같이 여시고 공기를 주입합니다. 환자분이 욕조의 가운데 부분에 위치하게 됩니다. 등목받침과 미끄럼방지 쿠션도 같은 방법으로 전동펌프를 이용하여 공기를 주입합니다. 공기주입 밸브는 주입과 배기 전용입니다.
- 5m의 메탈호스를 이용하여 욕조에 물을 공급합니다. 호스는 수도꼭지나 샤워 꼭지에 간편하게 조립이 가능한 호스 조임 부속을 사용하였습니다. (일반 수도, 여러 가지 종류의 물 공급 장치에 응용이 가능합니다.) 수압 조절식 샤워헤드로 손잡이 옆부분에서 물을 조절할 수 있습니다. (분사, 비데, 잠김 기능) 부착식 등·목 에어 받침이(발명특허) 누운 채로 자연스럽게 등과 목을 받쳐주어서 목욕 중 아주 편안합니다.
- 배수펌프를 그림과 같이 본체의 배수구에 연결합니다.
- 5m의 배수호스를 이용하여 욕조의 물을 집안의 배수구까지 연결하여 사용하십시오.
- 욕조에 남은 잔량의 물을 닦아내시고 제품을 침대에서 회수 후 말려서 보관하세요.
특징 (기능)
- 환자가 이동하지 않고 침대에서 간편하게 설치하여 목욕이 가능합니다.
- TPU 재질로 제작되어 친환경적이고 수명이 깁니다.
- 등목받침이 있어 목욕 시 환자분이 편안하게 사용할 수 있습니다.
- 공기주입(2분), 공기 배출(약 2분)로 사용이 간편합니다.
- 수도꼭지의 크기와 관계없이 맞추어 사용 가능합니다.
- 물 배수구를 욕조 바닥이 아닌 옆 벽면의 밑부분에 배치하여 배수 시 욕조를 들지 않아도 배수가 잘됩니다.
- 배수 호스의 높낮이와 관계없이 배수가 쉽도록 배수펌프를 이용하여 배수 가능하며, DC 12V로 사용하게 하여 감전의 우려가 없습니다.
제품 사용 방법 상세내용

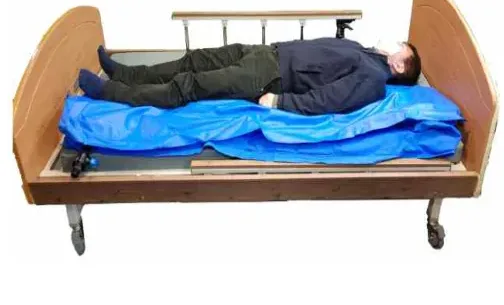

그림1. 환자의 옆에 욕조를 반으로 접어 놓는다.

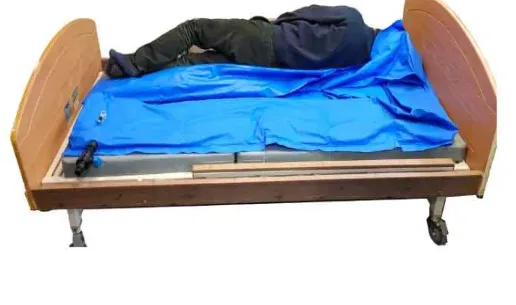

그림2. 환자를 옆으로 눕히고 욕조를 환자 밑에 밀어서 넣는다.

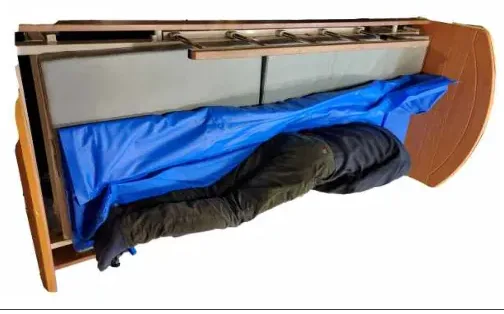

그림3. 환자를 그림과 같이 반대쪽으로 돌려 눕힌다.

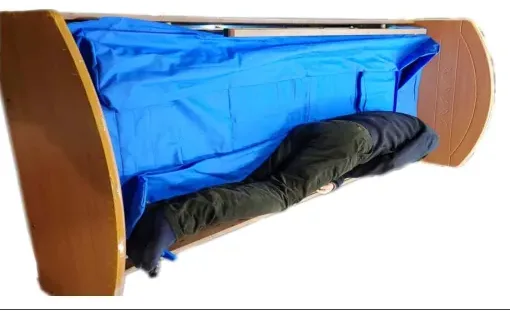

그림4. 욕조를 잡아당겨 침대에 깔아준다.

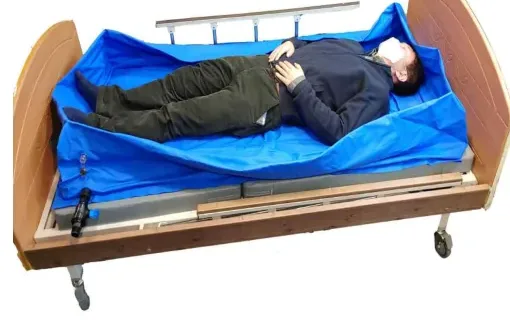

그림5. 환자를 정상적으로 눕히고 욕조를 펴준다.
그림6. 욕조 주입구 겉마개를 그림과 같이 열어준다.

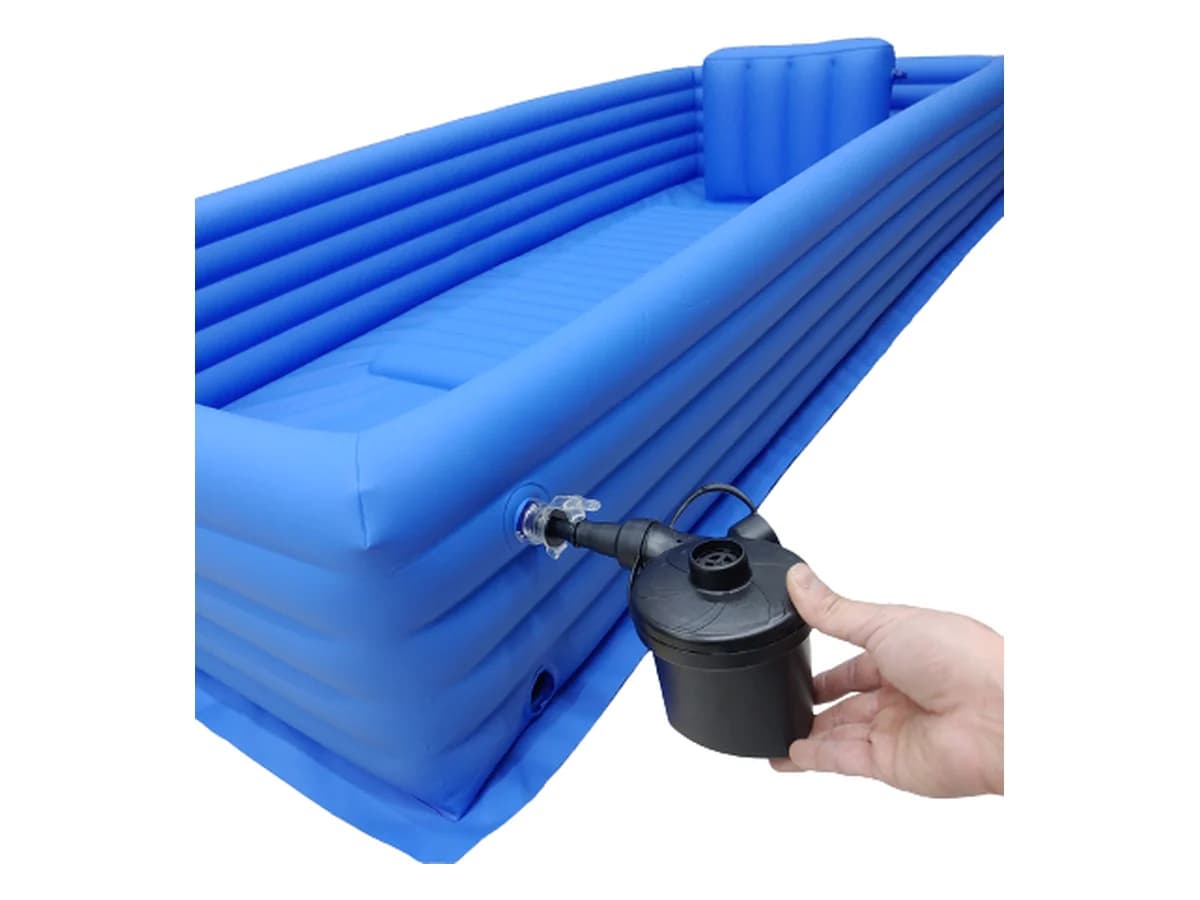

그림7. 에어펌프를 주입구에 넣고 스위치를 ON 한다.
그림8. 1분 30초 후 공기주입이 끝나면 겉마개를 그림과 같이 닫아준다.
그림9. 등목받침대와 미끄럼방지판에 공기를 주입한다.

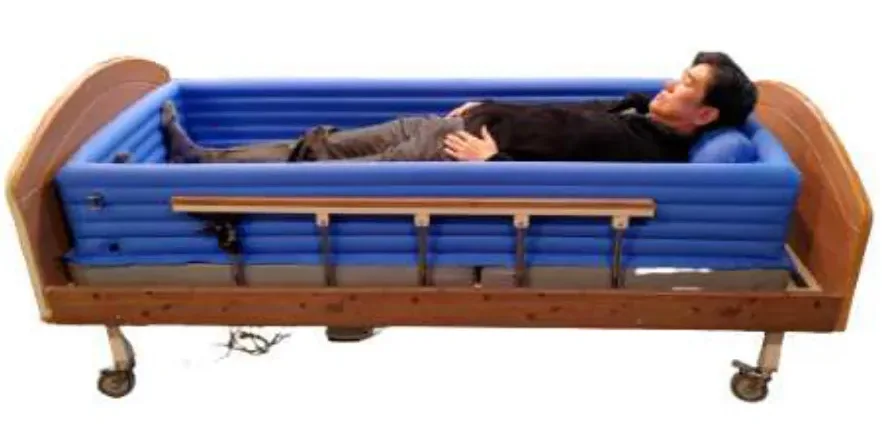

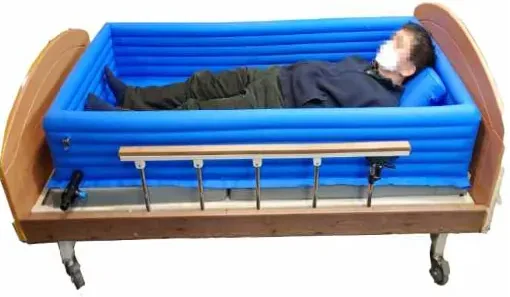

그림10. 환자를 편안하게 눕혀준다.

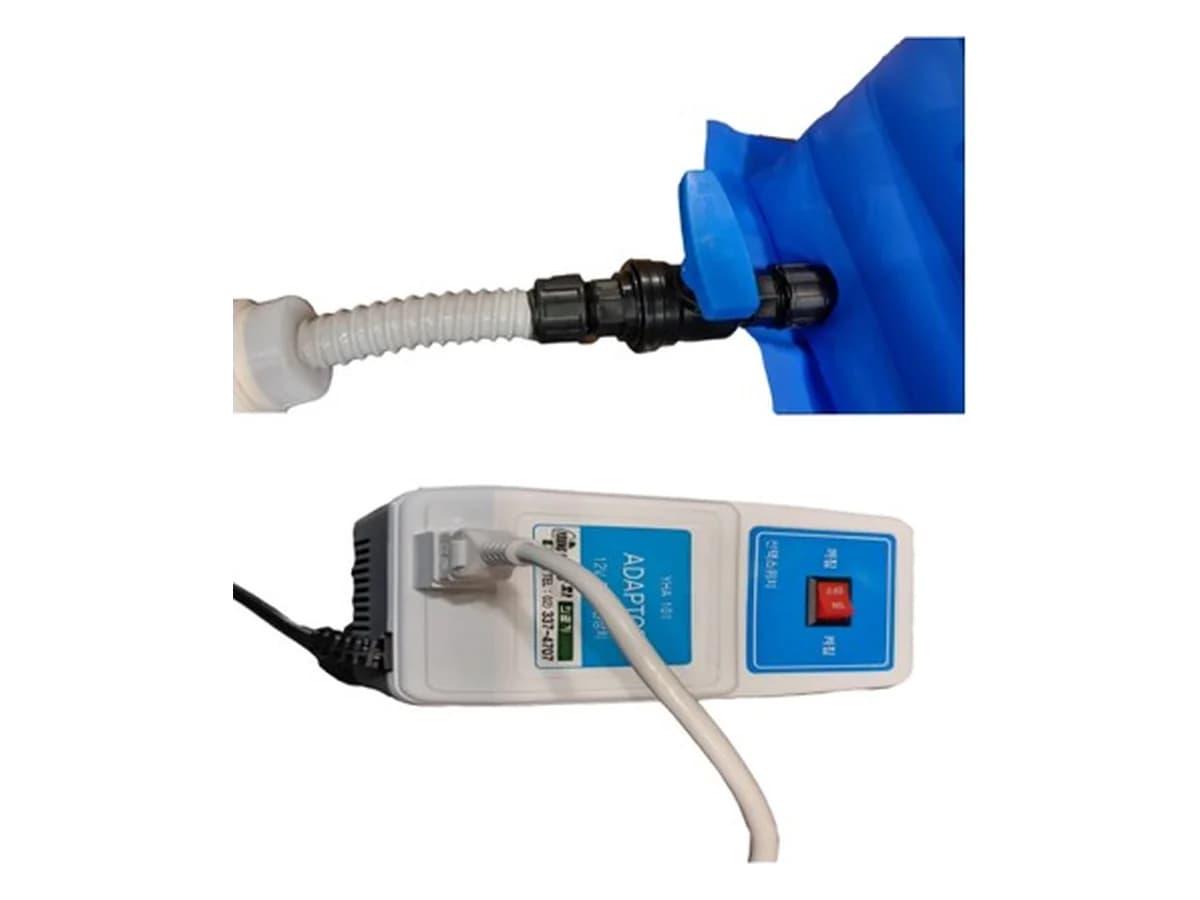

그림11. 그림과 같이 배수펌프를 체결한다.
그림12. 배수호스를 배수펌프에 그림과 같이 연결하고 배수호스의 끝을 집안의 배수구에 연결한다.
그림13. 적색 화살표의 레버를 일자로 돌려준다.

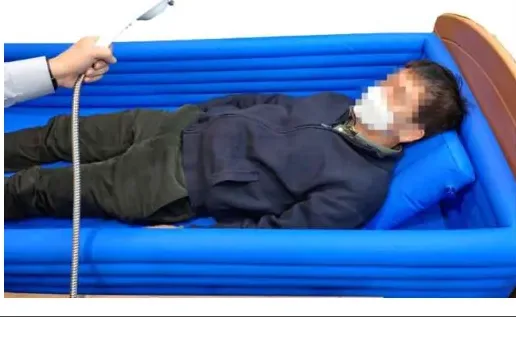

그림14. 샤워헤드를 호스에 연결하고 목욕을 시켜준다.
그림15. 배수펌프의 전원케이블을 어댑터에 연결한다.
그림16. 욕조에 물이 차기 시작하면 배수펌프 어댑터의 전원을 ON 한다.
그림17. 물이 전부 빠진 후 등목받침대와 미끄럼방지 쿠션의 에어를 그림과 같이 마개에 핀을 꽂아서 뺀다.
그림18. 욕조 본체의 속마개를 그림과 같이 열어 에어를 빼준다.
그림19. 에어를 제거 후 다시 욕조를 침대로부터 제거한다. (설치의 역순으로 제거)

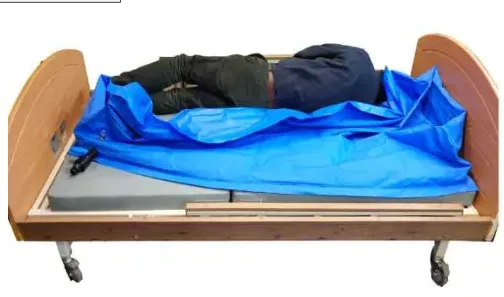

그림20. 에어를 제거 후 다시 욕조를 침대로부터 제거한다. (설치의 역순으로 제거)

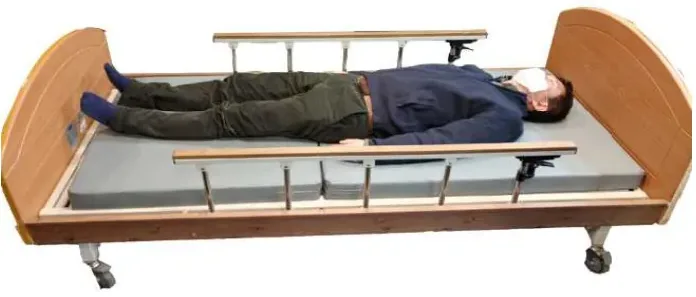

그림21. 환자를 편하게 눕히고 쉬게 한다. (욕조는 물기를 닦고 청소하여 보관한다)

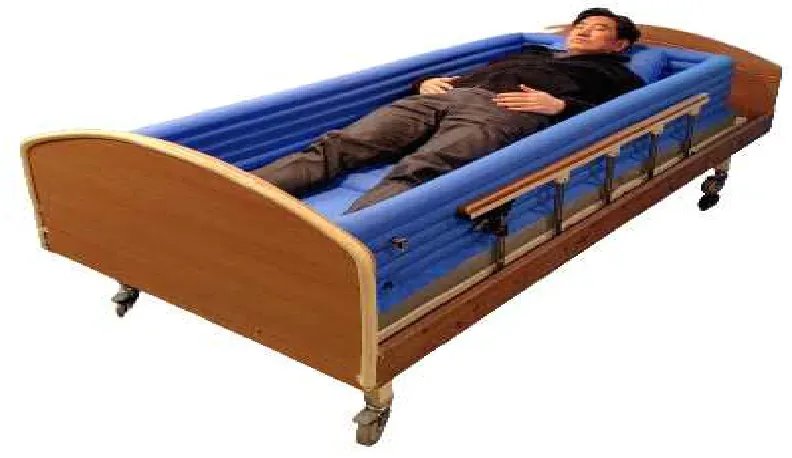

제품 사양 및 특성
- • 제품명 / 모델명 : 이동식 욕조 (YH-2014)
- • 인증번호 : 제922호(20221205-1)
- • 제조자명 : ㈜영화의료기
- • 제조국 및 원산지 : 대한민국
- • 제품무게(kg) : 8.15±0.2 (본체와 부속 일체)
| 품명 | 욕조 | 샤워헤드 | 샤워 줄 | 배수 호스 | 에어펌프 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 치수 | 재질 | 중량 | 재질 | 재질 | 전장 | 재질 | 전장 | 정격전압 | |
| 이동식 욕조 (YH-2014) | 외경 1900×800×270 내경 1850×750×270 | TPU | 8.15 | ABS | 스테인리스 | 5M | PVC | 5M | 220V, 60Hz, 140W |
※ 길이 단위 : mm, 중량 단위 : kg
제품의 구성
| 구성품 | 수량 |
|---|---|
| 조립식 샤워기 | 1개 |
| 샤워기 호스 | 1개 |
| 전동식 에어펌프 | 1개 |
| 전동식 배수펌프 | 1개 |
| 배수펌프 어댑터 | 1개 |
| 손펌프 (보조) | 1개 |
| 배수호스 (청색) | 1개 |
| 가방 | 1개 |
| 수리용 키트 | 1개 |
구성품의 기능설명
조절식 샤워기 (샤워 헤드)
재질 : ABS. 특징 : 샤워 헤드는 손잡이에서 물의 양을 조절할 수 있어 사용자가 더욱 손쉽게 사용할 수 있는 장치입니다.
샤워기 호스
재질 : 스테인리스. 전장 : 5m. 특징 : 급수구에서 이동식 욕조까지 샤워헤드에 연결해 주는 스테인리스 줄입니다.
전동식 에어펌프
정격전압 : 220V, 60Hz, 140W. 특징 : 이동식 욕조에 공기를 주입하거나 배출시켜주는 공기 주입기입니다.
손펌프 (보조)
재질 : ABS. 특징 : 이동식 욕조의 바닥 미끄럼방지 쿠션에 공기를 주입시켜주는 공기주입기입니다.
전동식 배수펌프
정격전압 : DC 12V. 특징 : 이동식 욕조의 물을 배수시켜주는 배수펌프입니다.
배수펌프 어댑터
정격전압 : AC 220V 50/60Hz. 출력전압 : DC 12V. 특징 : 이동식 욕조의 물을 배수시켜주기 위한 배수펌프 어댑터입니다.
배수 호스 (청색)
재질 : PVC 주름관. 호스 길이 : 5m (추가 주문 가능). 용도 : 배수 시 사용.
가방
용도 : 욕조를 보관하는 가방.
수리용 키트
용도 : 수리용 키트.
사용설명서
1) 제품의 기능
본 제품은 거동이 불편한 환자분이 거주하는 침대에서 이동을 하지 않고 손쉽게 목욕을 할 수 있는 제품입니다. 침대에 설치하는 제품으로 공기벽의 두께를 최소화하여 환자분의 목욕 시 충분한 면적을 확보하였으며, 침대의 사이드 레일을 이용하여 사용합니다.
2) 제품 사용 방법
■ 사용 전 준비사항
- 이동식 욕조를 설치할 곳에 날카로운 물체가 있는지 확인한다.
- 급수 및 배수구 위치를 확인한다.
- 에어펌프와 배수펌프에 꽂을 전원 콘센트의 위치를 확인하고, 이동식 욕조에 공기를 주입할 수 있도록 한다.
■ 제품 사용 방법
① 환자가 침대에 있을 시 설치 방법 : 이동식 욕조 시트를 환자 밑에 까는 방식으로 접었다 폈다를 좌우로 하여 설치하고, 환자를 이동식 욕조의 가운데에 눕히고 공기를 주입 후 침대의 사이드 레일을 올립니다.
② 환자를 침대 외로 이동 후 설치 방법 : 환자를 침대 외부로 이동 후 침대 위에 이동 욕조를 설치 후 침대의 사이드 레일을 올리고 환자를 침대로 옮깁니다. (공기 주입·배출용 마개는 이중으로 되어 있으며, 공기주입용은 겉마개 파란색이며, 공기 배출용은 속마개 나사선식 마개로 검은색이다.)
③ 샤워헤드와 샤워 줄을 연결 후 급수할 수 있는 곳에 연결한다. (샤워 헤드는 물의 양을 조절할 수 있다.)
④ 이동식 욕조의 배수구와 배수펌프, 배수호스를 연결하여 욕조 안의 물을 배수한다.
3) 제품 사용 시 주의 사항
- 평평하고 이물질이 없는 장소에서 사용하십시오.
- 안전 동작 하중을 초과한 자에게 사용하지 마십시오.
- 사용자의 신체 상황에 따라 수발자가 옆에 있는 것이 좋습니다.
- 욕조를 잡고 일어나거나 앉지 마십시오.
- 좌면이나 바닥에 접하는 부분 미끄러짐을 주의하십시오.
- 한 번에 한 사람만 사용 바랍니다.
- 사람이 욕조 안에 있을 때 적정 물 사용 높이를 지켜주십시오.
- 강한 물리적 압력 등이 가해지지 않도록 주의하십시오.
- 송곳이나 날카로운 도구가 닿지 않도록 주의하십시오.
- 배수용 호스를 배수구나 화장실 등에 연결하십시오.
- 사용 시 응급상황 발생 시 배수 밸브를 열어 물을 빼주십시오.
- 사용 후 욕조는 매번 세척하고 주기적으로 소독·관리하십시오.
- 사용하다 이상이 발견되면 본사(제품보증서 A/S 연락처)로 연락 바랍니다.
4) 사용 후 보관 방법
- 욕조와 부속품의 물기를 제거 후 전용 가방에 보관한다.
- 고온과 습기를 피한다.
- 충격을 주거나 떨어뜨리지 않도록 주의한다.
- 과중한 압력을 피하여 보관한다.
제품 보증서
본 제품의 보증기간은 1년입니다. 기간 내에 소비자의 과실이 아닌 제품에 대해서 무상 A/S 수리됨을 보증합니다. 소비자의 과실로 인한 고장 요인에 대해서는 수리비가 청구되니 사용에 주의하십시오.
| 제품명 | 이동식 욕조 | 모델명 | YH-2014 |
|---|---|---|---|
| 제조국 / 제조사 | 대한민국 / ㈜영화의료기 | 안전동작하중 | 150 kg |
| 제품 보증기간 | 구입 후 1년 | 제품의 무게 | 8.15 kg (본체와 부속 일체) |
| 제조년월일 | 제품에 표기 | A/S 연락처 | 02-337-4707 |
| 주소 | 서울시 서대문구 성산로 263 | ||
| 홈페이지 | www.yhmedical.co.kr | ||
제조원 : ㈜영화의료기 · 서울시 서대문구 성산로 263 · TEL 02-337-4707(대) · FAX 02-338-9003 · www.yhmedical.co.kr
