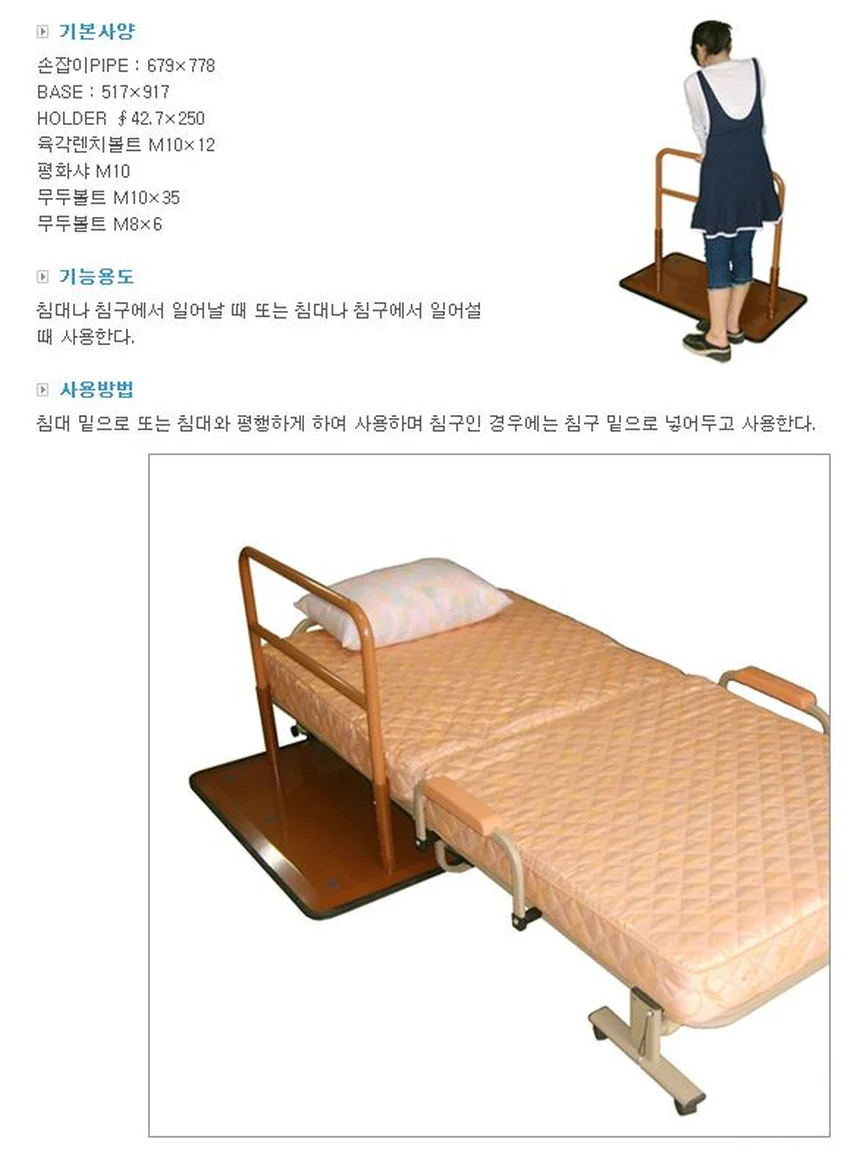

DGP-0004

사용설명서

주식회사 대구정공 안전손잡이 DGP-0004 취급설명서를 웹용으로 옮긴 내용입니다. (DGP-0002 · DGP-0003 · DGP-0004 공용 설명서)

조립 방법

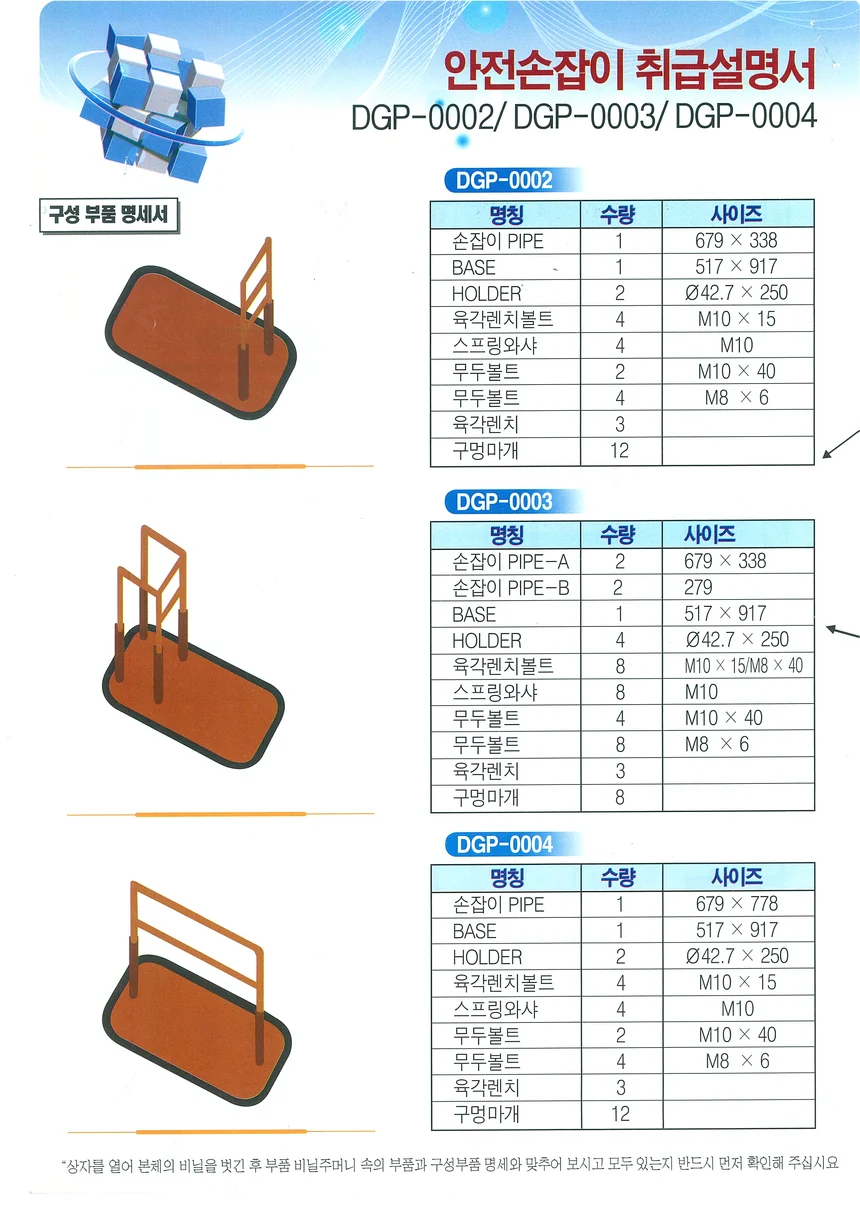

구성 부품 명세서

상자를 열어 본체의 비닐을 벗긴 후 부품 비닐주머니 속의 부품과 구성부품 명세와 맞추어 보시고 모두 있는지 반드시 먼저 확인해 주십시오.

DGP-0002 구성부품

명칭	수량	사이즈
손잡이 PIPE	1	679 × 338
BASE	1	517 × 917
HOLDER	2	Ø42.7 × 250
육각렌치볼트	4	M10 × 12
평와샤	4	M10
무두볼트	2	M10 × 35
무두볼트	4	M8 × 6
육각렌치	2
칼블럭	6
직결피스	6
평와샤	6
구멍마개	12

DGP-0003 구성부품

명칭	수량	사이즈
손잡이 PIPE-A	2	679 × 338
손잡이 PIPE-B	2	279 ×
BASE	1	517 × 917
HOLDER	4	Ø42.7 × 250
육각렌치볼트	12	M10 × 12 / M8 × 40
평와샤	12	M10
무두볼트	4	M10 × 35
무두볼트	8	M8 × 6
육각렌치	2
칼블럭	6
직결피스	6
평와샤	6
구멍마개	8

DGP-0004 구성부품

명칭	수량	사이즈
손잡이 PIPE	2	679 × 778
BASE	1	517 × 917
HOLDER	2	Ø42.7 × 250
육각렌치볼트	4	M10 × 12
평와샤	4	M10
무두볼트	2	M10 × 35
무두볼트	4	M8 × 6
육각렌치	2
칼블럭	6
직결피스	6
평와샤	6
구멍마개	12

① BASE 와 HOLDER 의 조립

먼저 TYPE 별로 BASE에 조립할 HOLDER의 위치를 확인 후 BASE 뒤편으로부터 육각렌치볼트(M10×12)와 평와샤를 조립 후 각각 2개로 HOLDER를 BASE에 육각 렌치로 조립하여 주십시오.

안전손잡이번호	HOLDER 수량	HOLDER 위치기호
DGP-0002	2EA	A
DGP-0003	4EA	B
DGP-0004	2EA	C

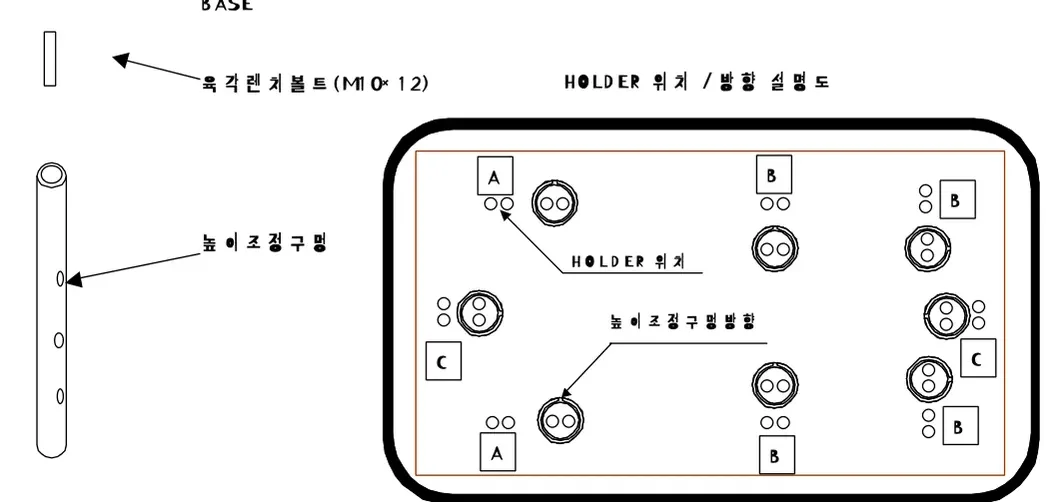

HOLDER 위치 / 방향 설명도

② 손잡이 높이 조정용 무두볼트 취급 방법

원하는 높이를 결정하여 무두볼트(M10×35)를 육각렌치를 사용하여 체결하여 주십시오. 무두볼트 체결 후 HOLDER 밖으로 튀어 나오지 않게 하십시오.

※ 손잡이 높이 규격 : 700mm · 750mm · 800mm · 900mm (무두볼트 M10×35로 조정)

③ 손잡이 PIPE + HOLDER 조립 방법

손잡이를 HOLDER에 삽입 후 무두볼트(M8×6)를 꼭 죄어 주십시오.

④ 손잡이 PIPE, HOLDER 고정

손잡이를 HOLDER에 부착 후 무두볼트(M8×6) 2개소에 렌치로 조립하여 손잡이를 HOLDER에 고정시켜 주십시오. 무두볼트(M8×6)는 조립 후 HOLDER 밖으로 나오지 않게 하여 주십시오.

⑤ 조립 완료 확인

조립이 완성되면 BASE 와 HOLDER의 조립상태, HOLDER와 손잡이 PIPE와의 조립이 잘 되었는지 다시 한번 확인하여 주십시오.

DGP-0003 손잡이 PIPE 조립 방법

DGP-0003 MODEL은 다른 MODEL과 달리 조립한다. ①, ②, ③, ④ 와 같은 방법으로 조립한 후 아래의 그림 참조하여 조립하여 주시기 바랍니다.

• • 손잡이 PIPE-A(2개)를 그림과 같이 조립한 후 ④의 방법대로 고정하여 주십시오.

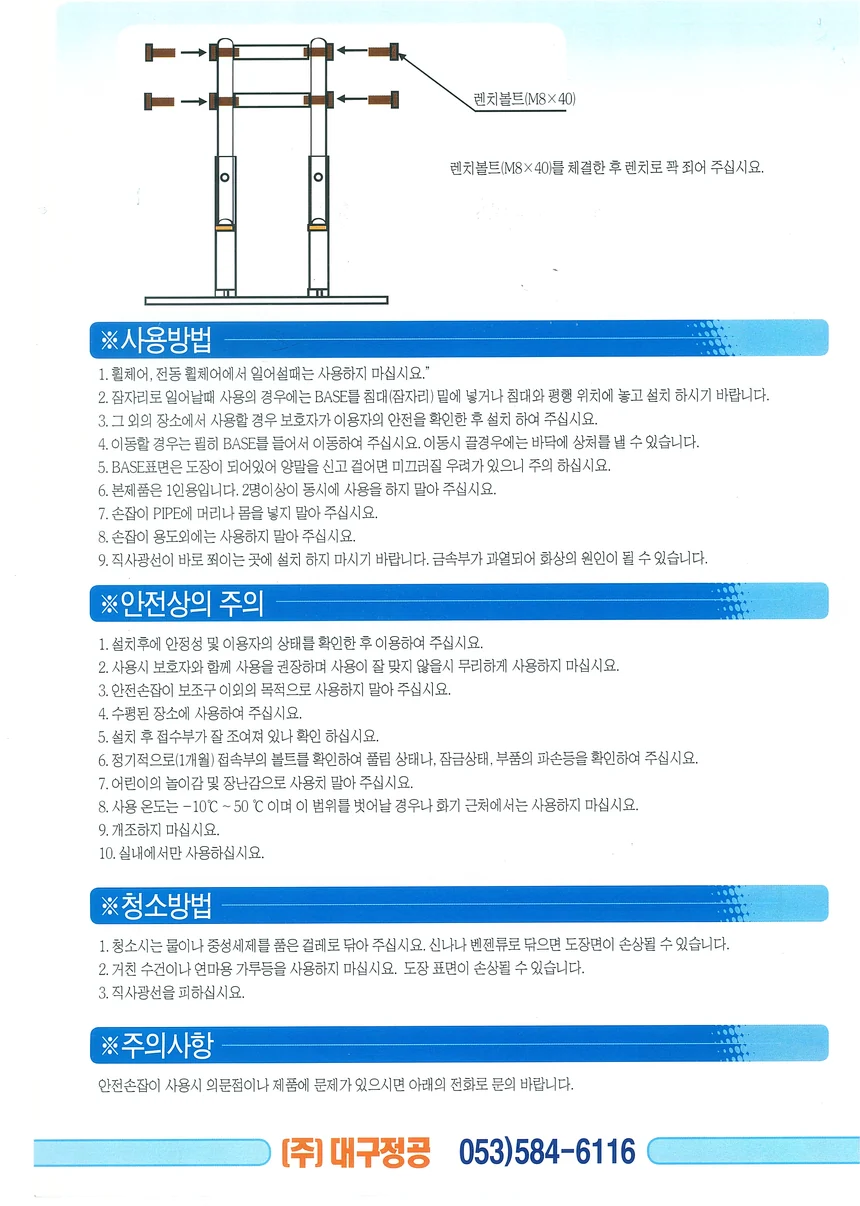

• • 렌치볼트(M8×40)를 체결한 후 렌치로 꽉 죄어 주십시오.

바닥 고정 방법

① 바닥 고정 위치

아래의 표에서 표시한 대로(BASE 바닥 고정 위치도) 바닥에 고정하십시오.

안전손잡이번호	직결피스 / 칼블럭 / 평와셔	바닥 고정 위치기호
DGP-0002	각 6EA	A
DGP-0003	각 6EA	B
DGP-0004	각 6EA	C

② 바닥설치 방법

1. BASE를 설치할 장소에 위치한 후 펜으로 바닥에 표시하십시오.
2. 표시된 바닥에 6파이 콘크리트용 드릴로 바닥에 구멍을 뚫으십시오. (깊이 최소 32mm)
3. 칼블럭을 뚫어진 HOLE에 끼워 주십시오.
4. 조립 후 안전손잡이를 장착시키고자 하는 위치로 옮기신 후 맞게 설치하십시오.

주의사항

(주)대구정공 · ☏ (053)584-6116 ~ 6118
