KH-200

사용설명서

건강홈케어 거치형 안전손잡이 <변기거치형> KH-200(옐로오커 · 민트) 사용설명서를 웹용으로 옮긴 내용입니다.

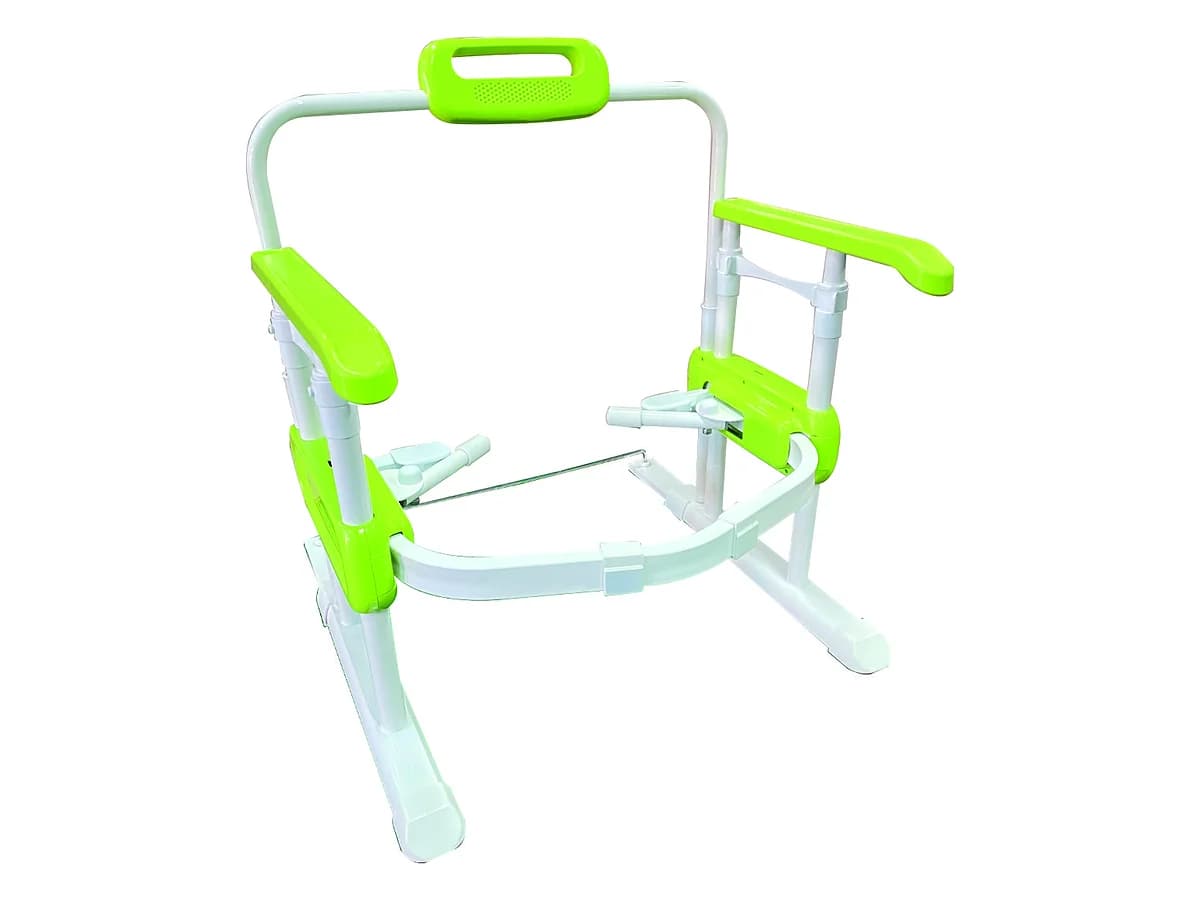

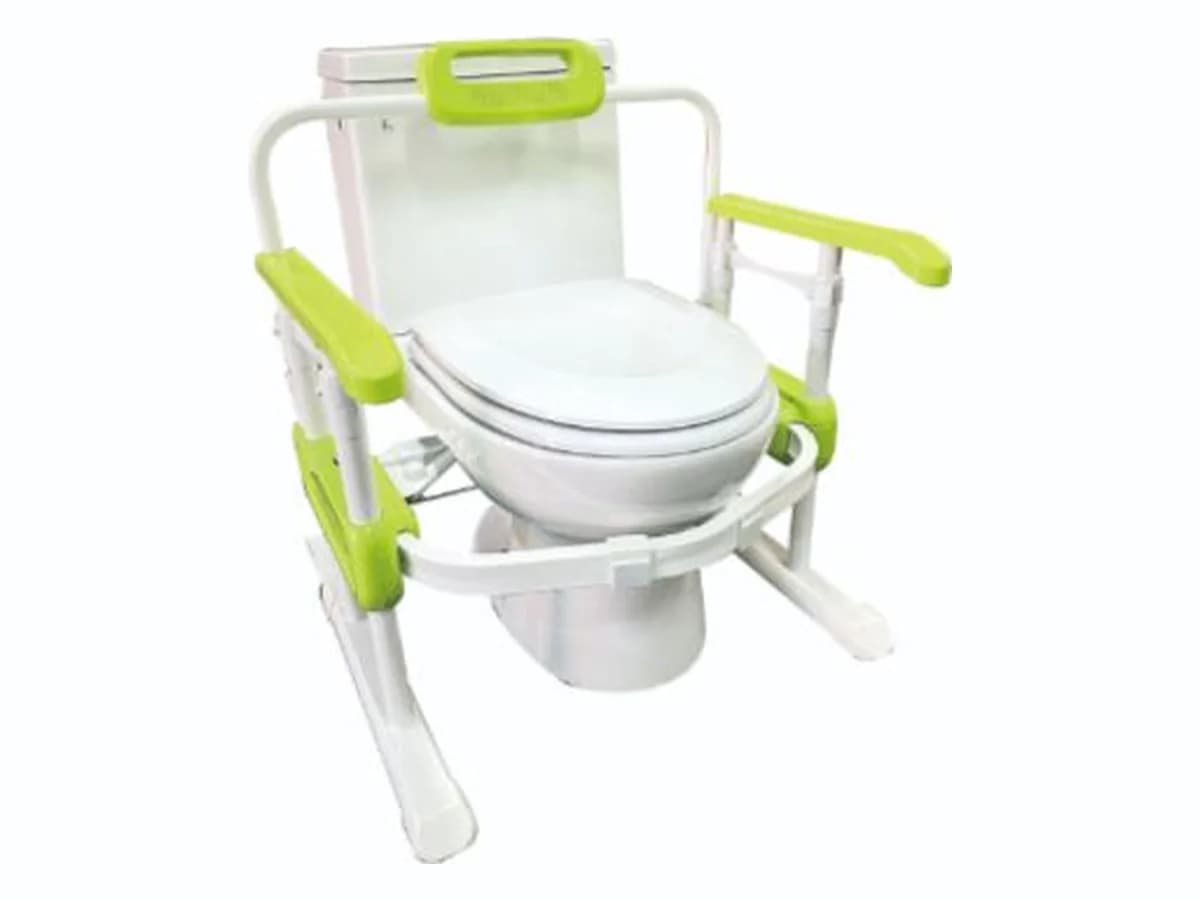

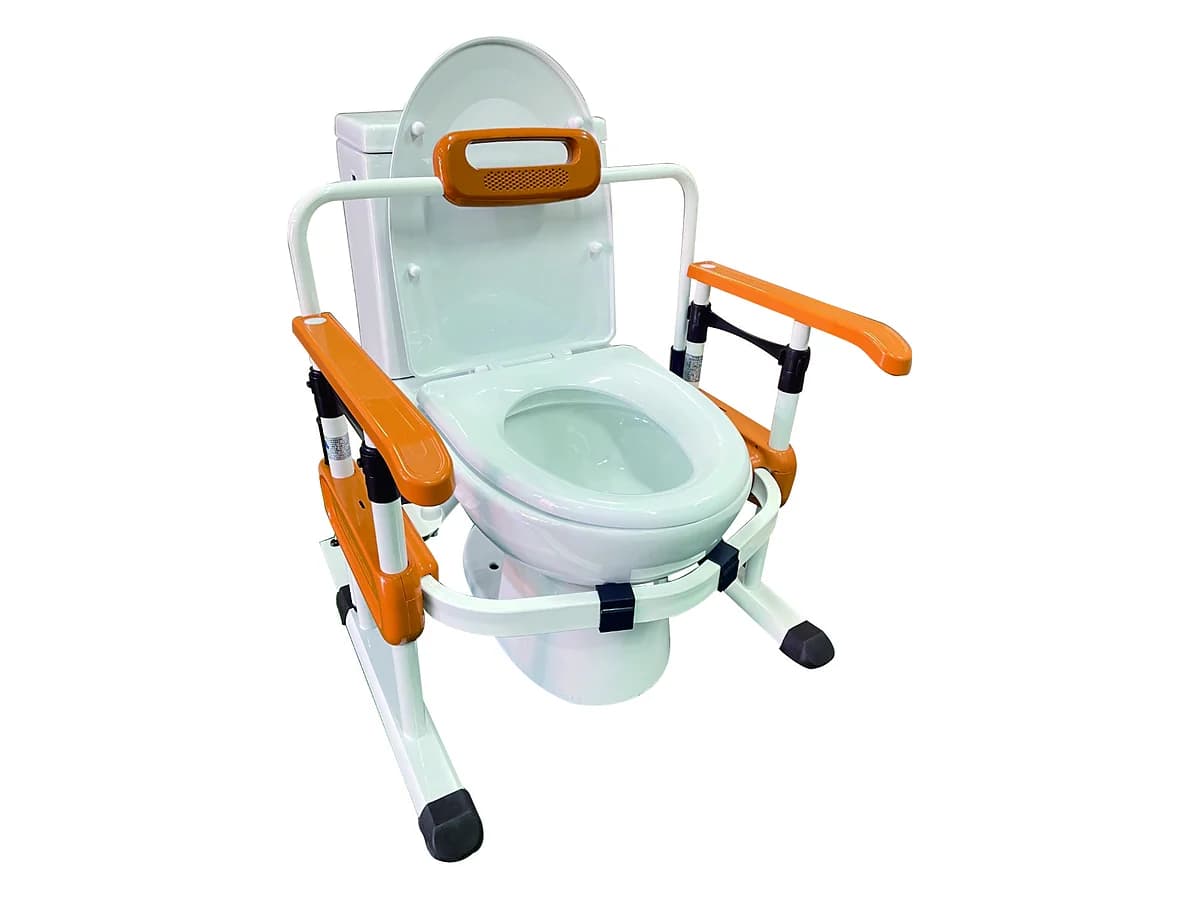

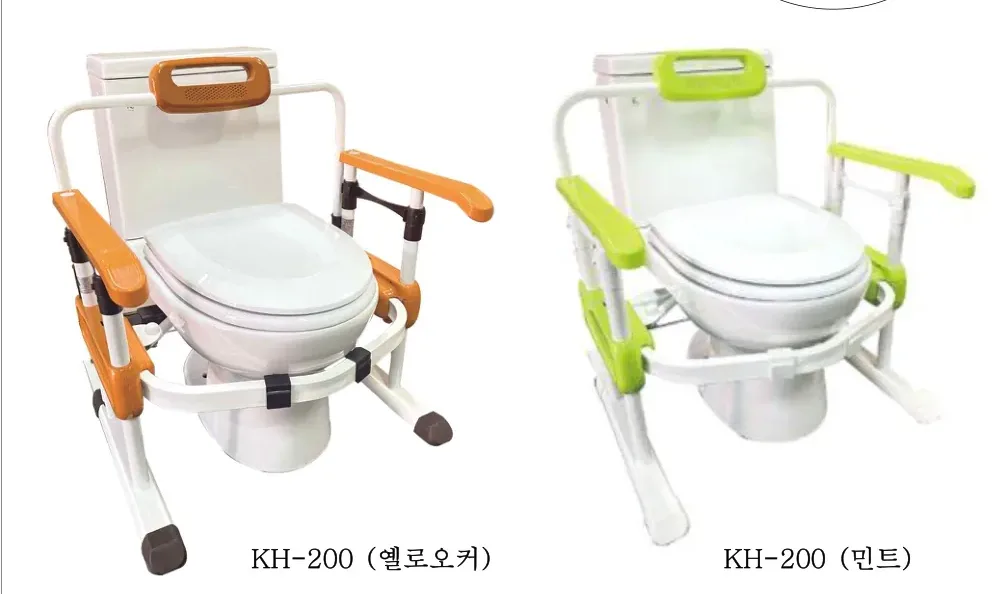

KH-200 (옐로오커) / KH-200 (민트)

※ 본 제품은 특허(출원·등록)된 제품으로 모방 시 법적책임이 있습니다.

제품 정보

제품명	거치형 안전손잡이 <변기거치형>
모델명	KH-200(옐로오커) / KH-200(민트)
최대사용자의 체중	80kg
제품 중량	7kg (± 0.2kg)
원산지	한국
단체표준번호	KSPA 5001
인증번호	KH-200(옐로오커) 제952호(20230308-1) / KH-200(민트) 제953호(20230308-2)

제품(부품) 기능

본체(재질)	알루미늄, 스테인레스
부품(재질)	플라스틱, TPR 외
전체 SIZE	65×53×53~69cm
팔받이 최소·최대 높이조절 범위	53~69cm (4단계: 53/61/65/69 스토퍼 조절)

손잡이 설치 주요 부품 명칭

• • 본체
• • 팔받이스토퍼
• • 전방지지패드
• • 전·후방고정캡
• • 높이조절패드
• • 후방지지대
• • 후방지지패드
• • 후방지지대패드
• • 지지대조절용스패너
• • 샤프트 좌우슬라이드 연결대

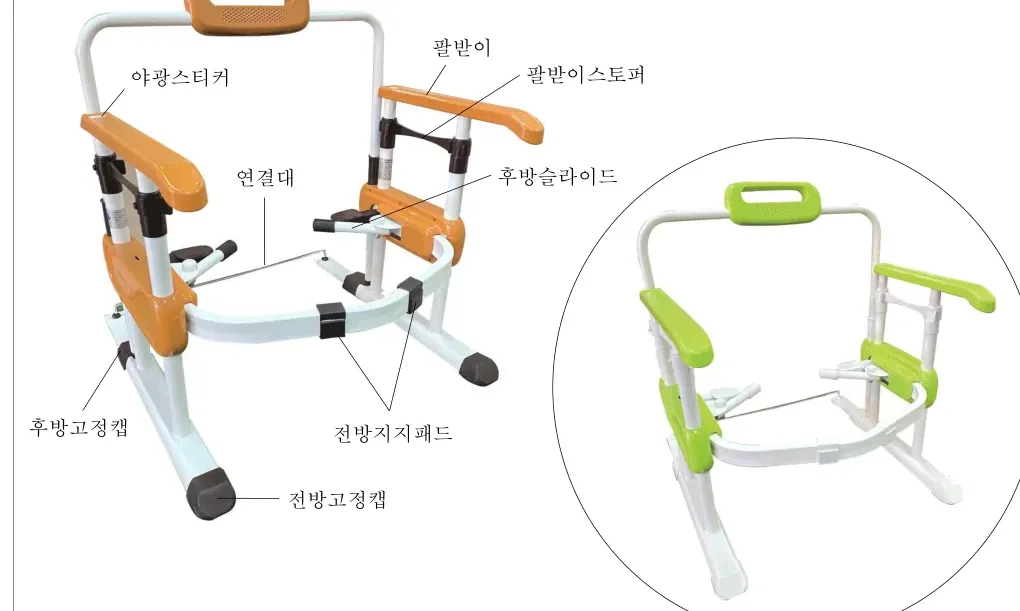

각부분 명칭

설치방법

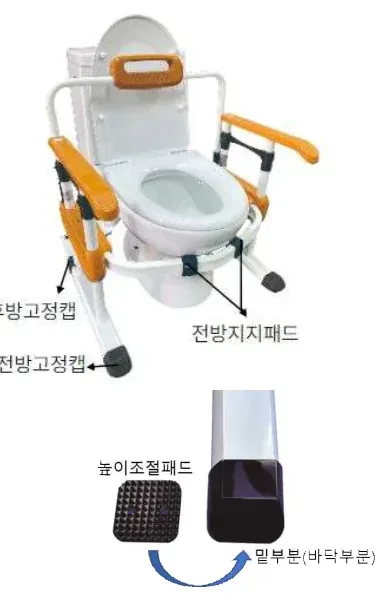

1. 제품 수평 맞추기

1. 거치하고자 하는 변기에 안전손잡이 본체를 끼워 넣은 후 전방지지패드가 변기에 밀착되도록 위치를 조정합니다.
2. 조정 후 안착해보신 다음 바닥의 경사 정도에 따라 전·후방 고정캡 밑부분(바닥부분)으로 높이 조절패드를 삽입하여 수평을 맞춥니다. (높이조절패드 3mm, 5mm 동봉)

⚠️ 주의 : 화장실 특성상 부분 경사가 있으므로 반드시 설치 고정 전에 제품이 바닥과 최대한 밀착할 수 있도록 수평을 맞춥니다.

2. 연결대 고정

본체를 변기에 밀착한 후 후방고정캡 안에 위치한 양쪽 슬라이드를 적절히 뒤로 펼친 후, 좌우 고무캡 중앙부에 동봉한 연결대를 끼워 고정시킵니다. (사진 참고)

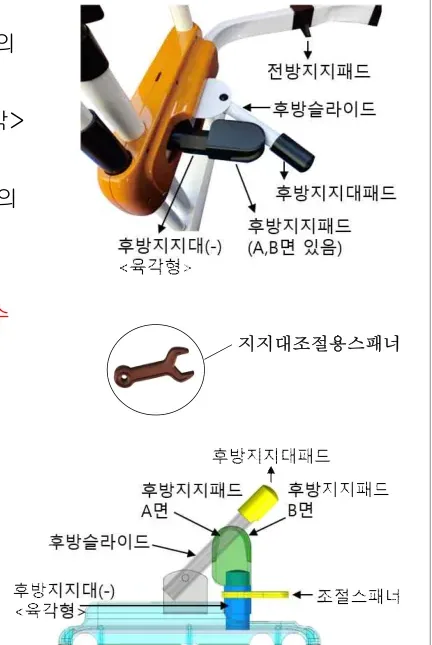

3. 후방지지패드 삽입

수평조절과 연결대 고정이 끝나면 육각형의 후방지지대에 후방지지패드를 삽입합니다. 이때, 동봉된 스패너를 사용하여 후방지지대(육각)를 시계 반대 방향으로 돌리면 후방지지패드가 변기에 밀착됩니다. 시계 방향으로 돌리면 패드의 흔들림이 많아집니다.

⚠️ 주의 : 과도한 조임은 본체가 변기와 바닥에서 이탈될 수 있으니 무리하게 조이지 마세요.

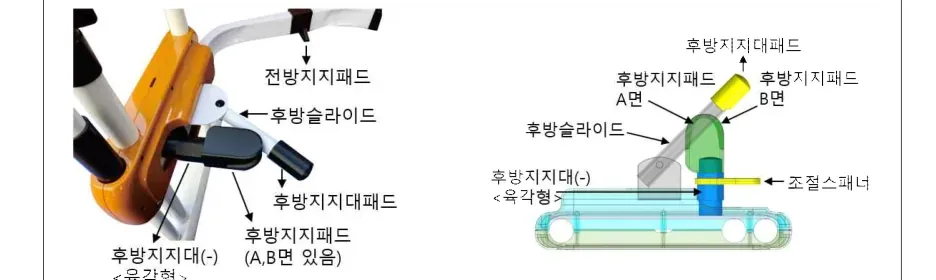

4. 후방지지패드 사용 방법 선택

변기 종류에 따라 하단각도 접촉부가 다양하므로 아래 4가지 방법 중 선택하여 사용 가능합니다.

1. 후방지지패드의 A면
2. 후방지지패드의 B면
3. 후방지지패드 서브
4. 후방지지패드·후방지지패드 서브 없이 후방지지대(-)만 사용

⚠️ 참고 : 변기와 후방지지대패드 간격이 넓으면 후방지지패드 A면을 사용하고, 간격이 좁으면 B면을 사용합니다.

사용 시 주의사항

사후관리(A/S)

1. A/S 범위 : 비정상적 사용 시 유상(비정상적으로 사용 시 발생한 부분), 그 외 기능성 부품 무상(무상보증 1년)
2. 접수처 : 현품 소비자 구입처 또는 직영영업점, 소비자지원팀 직통 051)248-1800

주소 : 부산광역시 사상구 가야대로 176번길 30 (학장동)
E-mail : kkhome1800@hanmail.net

건강홈케어

※ 본 제품은 생산물 배상 책임 보험(P/L)에 가입되어 있습니다.
※ 본 제품의 소비자 분쟁은 소비자 기본법에 따라 처리됩니다.
