천년BED ST-30

사용설명서

주식회사 에이원의료기산업 전동침대 천년BED ST-30 사용자설명서를 웹용으로 옮긴 내용입니다. 본 설명서의 내용은 제품 개선을 위해 예고 없이 변경될 수 있습니다.

경고

• • 이 제품은 의료기기이며, 사용상의 주의사항과 사용방법을 숙지하고 사용하시기 바랍니다.
• • 설명서를 반드시 읽고, 보관하여 주십시오.
• • 본 사용설명서에는 사고를 방지하기 위한 제품의 주의사항과 취급법이 안내되어 있습니다.
• • 사용설명서 방법과 주의사항을 통해 다음 제품을 안전하게 사용해주십시오.
• • 화기 근처에 침대를 두시면 침대 변형, 변색, 화재의 원인이 됩니다.
• • 다음 경고문 등 사용상 주의 사항에 유의하여 주십시오.

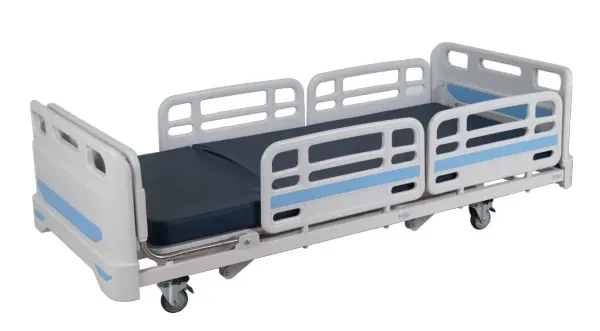

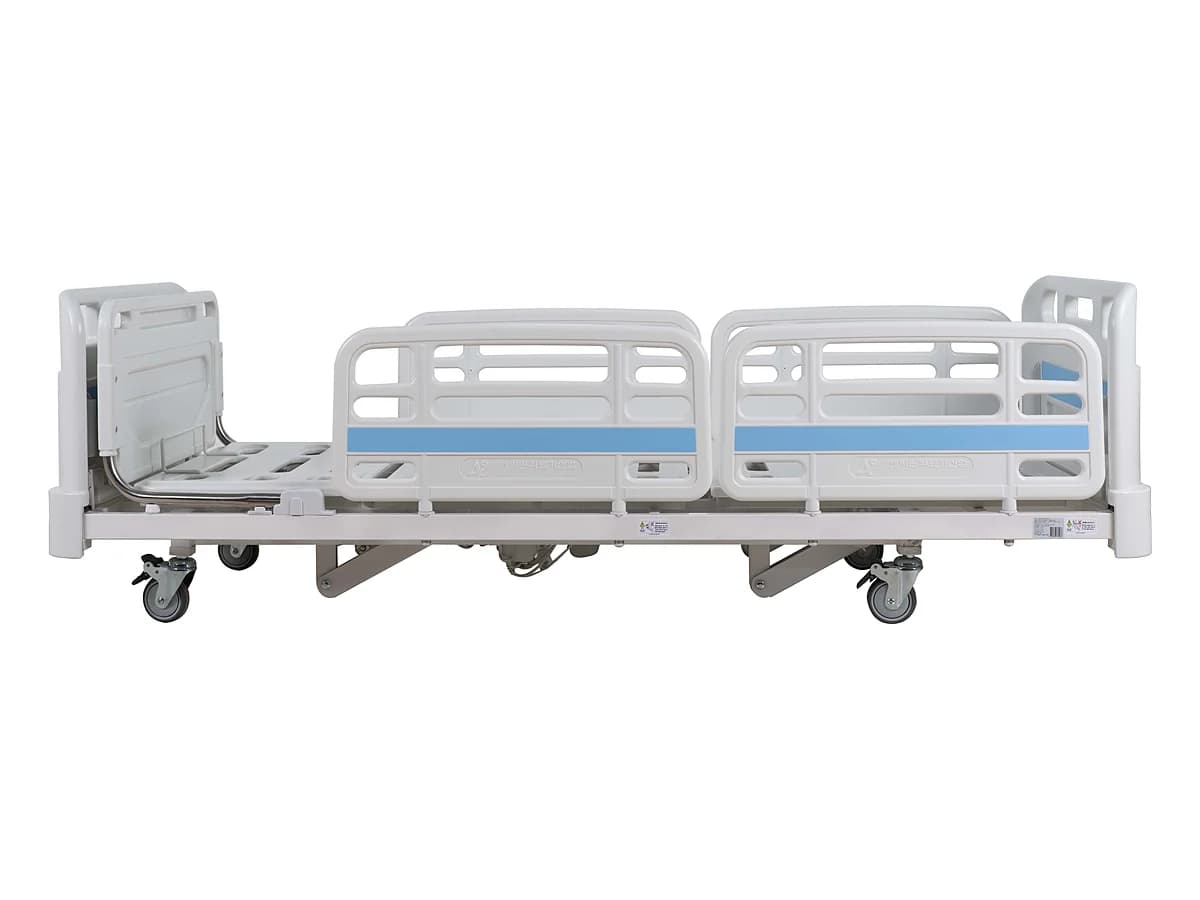

제품 설명 (1)

• • 제품명 및 종류 : 전동침대 천년BED ST-30
• • 제조자 : 주식회사 에이원의료기산업
• • 제조국 및 원산지 : 대한민국
• • 제조년월일 : 제품 하단 바코드/라벨링 표시
• • 안전작동하중(㎏) : 200Kg
• • 제품의 무게(㎏) : 약 98Kg
• • 제품치수(폭×길이×두께 또는 폭×길이)
  • ■ 전체 외관 : (W) 940 x (L) 2180 x (H) 290~600mm
  • ■ 매트리스 : (W) 820 x (L) 1900 x 80T

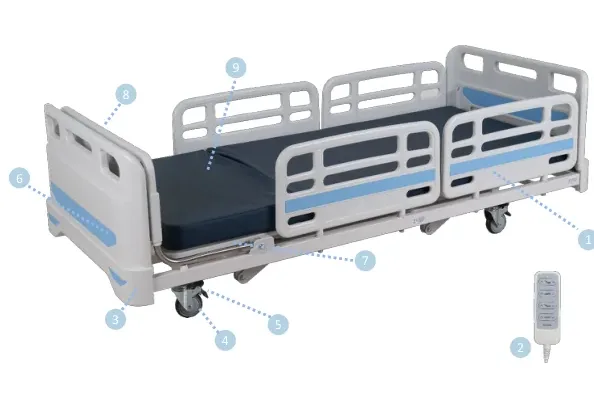

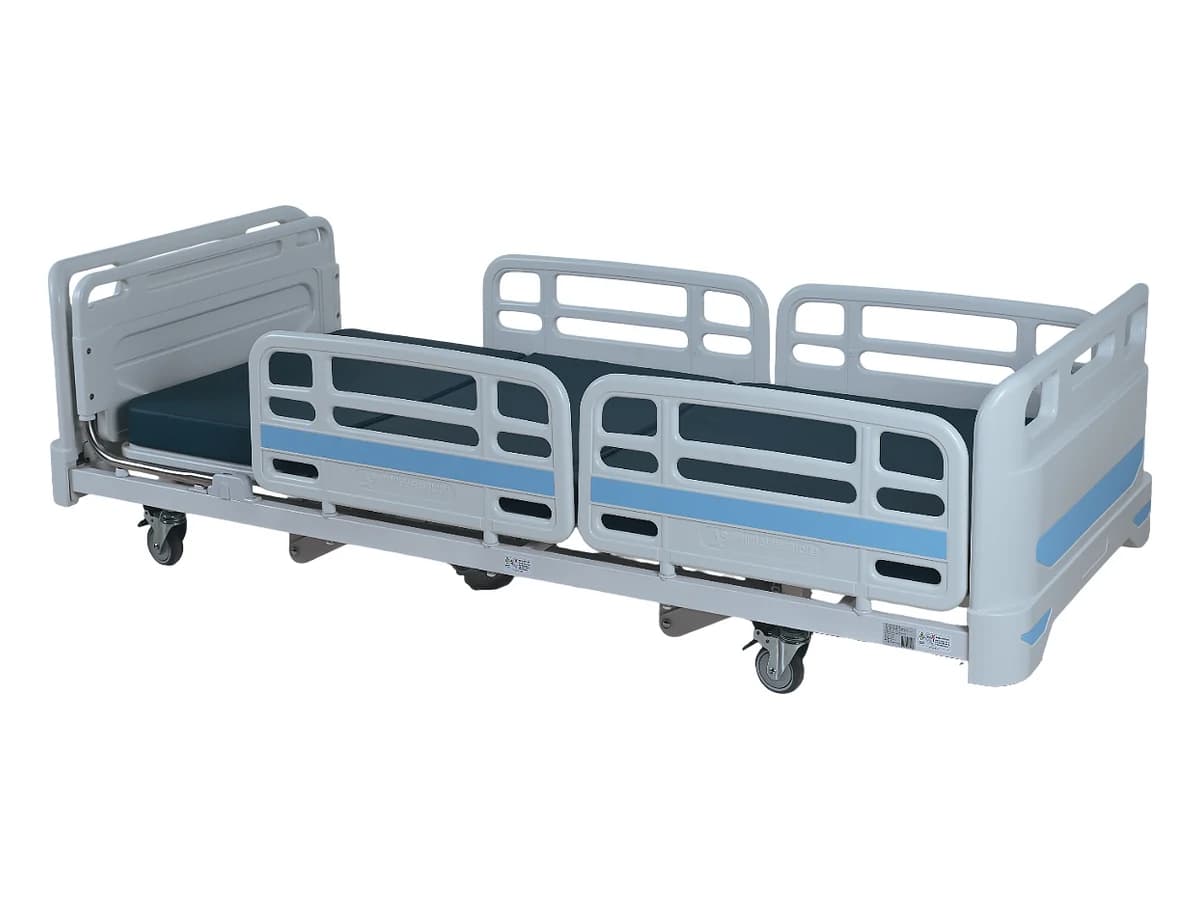

각 부분 명칭 및 기능

No.	명칭	기능
1	꽂이식 사이드	꽂이식 사이드레일로 환자가 옆으로 낙상하지 않게 보호하는 기능
2	리모컨	침대의 기본 동작을 조작하는 리모컨
3	범퍼	이동 시 외부의 충격을 완화시켜주어 환자를 보호함.
4	바퀴	침대를 이동시키기 위한 기능, 고정 장치 및 360도 회전
5	바퀴 브레이크	침대의 이동상태를 조절함.
6	헤드 및 풋 보드	침대의 양쪽에 유선형의 헤드보드 및 풋보드를 장착하여 환자를 보호하며, 침대 이동 시에는 손잡이와 범퍼 역할을 함. - 수액꽂이(링겔꽂이)가 침상 안쪽으로 좌우로 2개씩 총 4개 - 탈부착이 가능하여 응급 상황 시 탈착하여 응급 조치 가능
7	매트리스 지지판	매트리스 지지판으로 등판, 엉덩이판, 허벅지판, 다리판 4개의 판으로 구성. 탈부착이 가능하며 오염 시 세척하여 위생적으로 사용이 가능. - 재질 : PP BLOW 성형 사출
8	식탁	환자의 식사 및 독서 기능
9	매트리스	환자가 누울 수 있는 매트리스

• ■ 전체 외관 : (W) 940 x (L) 2180 x (H) 290~600mm(±20mm)
• ■ 매트리스 : (W) 820 x (L) 1900 x 80T

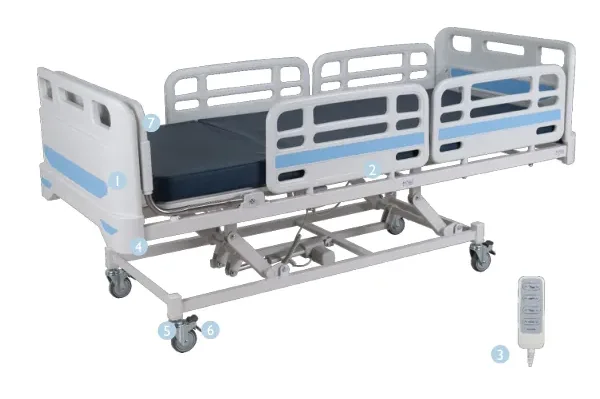

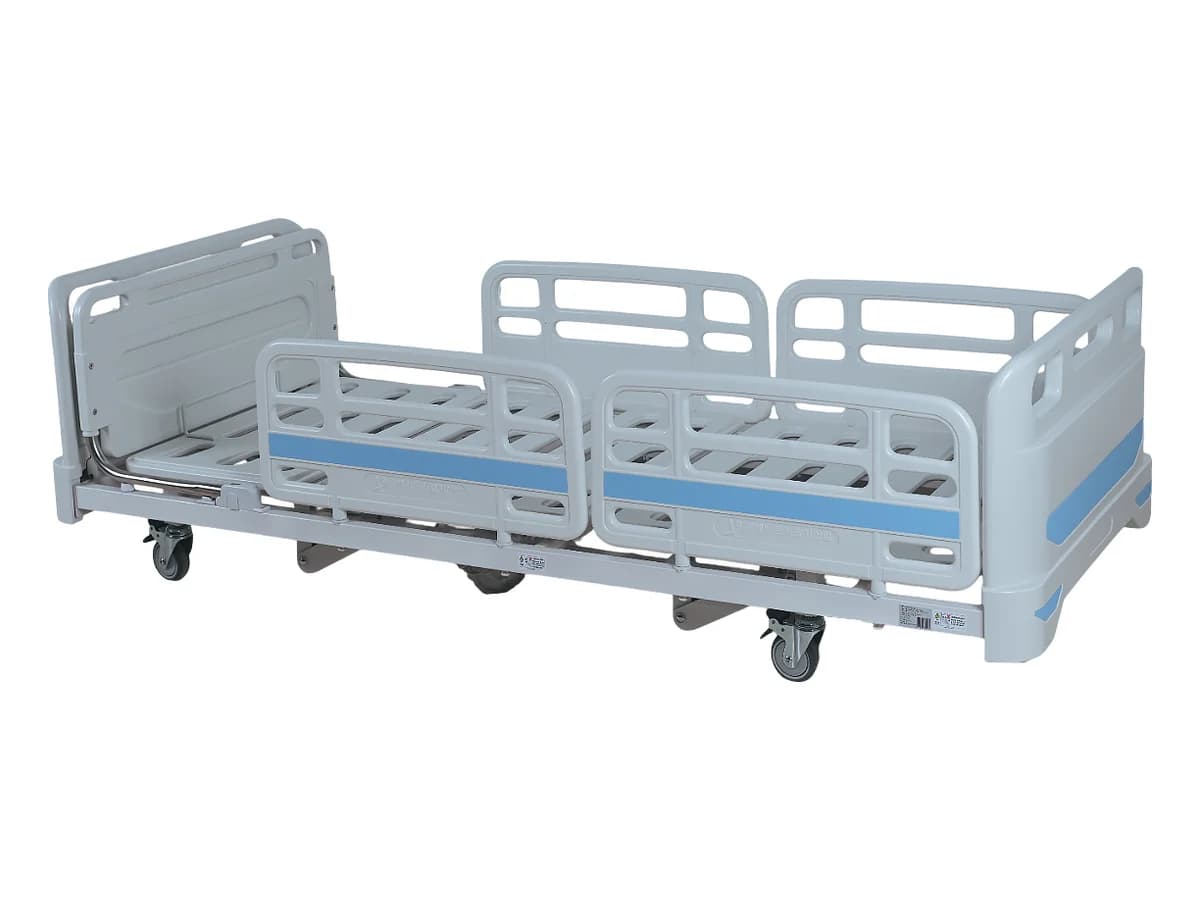

주요부분별 제원표

No.	명칭	재질
1	헤드보드/풋보드	고강도 PP블루사출
2	꽂이식 사이드	고강도 PP블루사출 / 스텐 파이프
3	리모컨	8버튼 작동 리모컨/모터/컨트롤박스/전원선
4	범퍼	고강도 PP블루사출
5	바퀴	우레탄 4인치 바퀴
6	바퀴브레이크	PP
7	식탁	고강도 PP블루사출 / 스텐 파이프

• ■ 전체 외관 : (W) 940 x (L) 2180 x (H) 290~600mm (±20mm)
• ■ 매트리스 : (W) 820 x (L) 1900 x 80T

주의사항 (1) 설치

■ 리프트를 사용할 경우의 대응방법

1. 사용 전 꼭 침대의 바퀴 브레이크를 확인하고 사용한다.
2. 리프트 사용 시 경사가 지지 않은 평평한 곳에서 바퀴 브레이크를 잠그고 설치한다.

■ 설치장소의 주의사항

1. 경사가 지지 않은 평평한 곳에서 사용해 주십시오.
2. 화기 근처에 침대를 두시면 침대 변형, 변색, 화재의 원인이 됩니다.
3. 습도가 높은 곳에서는 사용하지 말아주십시오.
4. 기압, 바람, 일광, 염분 등을 포함한 공기 등으로부터 영향을 받지 않는 곳에서 사용해 주십시오.
5. 화학품 창고나 가스발생 장소가 아닌 곳에서 사용해주십시오.
6. 극히 온도가 낮거나 높은 곳에서 사용해서는 안 됩니다.

주의사항 (2) 사용 전

1. 제품 사용 전 사용자의 안전을 위하여 꼭 본 설명서를 숙지한 후 사용해 주십시오.
2. 침대는 1인용이므로 2인이 사용할 수 없으며, 안전작동하중 200Kg을 초과하지 않는 범위 내에서 사용해 주십시오.
3. 경사가 지지 않은 평평한 곳에서 사용해 주십시오.
4. 전원 플러그 콘센트에 정확하게 꽂아서 사용해 주십시오.
5. 사용 전 주위에 물기를 제거하여 주십시오.
6. 사용 전 꼭 침대의 바퀴 브레이크를 이용하여 잠가 주십시오.
7. 물기가 있는 손으로 전원 플러그를 만지면 감전의 위험이 있습니다.
8. 침대 사용 전 반드시 작동 부분에 이물질을 제거하고 사용해 주시기 바랍니다.

주의사항 (3) 사용 시

1. 간병 시, 침대 모서리 등에 부딪히지 않도록 주의해 주십시오.
2. 리모컨은 꼭 꽂이식 사이드레일 위에 거치하여 사용하여 주시기 바랍니다.
3. 침대 사용 중 신체의 끼임이나 어린아이가 침대 하부에 들어가지 않도록 주의하시기 바랍니다.
4. 구동 장치 이상 시, 매트리스 지지판을 수평 상태로 위치하여 주시기 바랍니다.
5. 낙상방지를 위해 사용자가 누워 있을 경우 꼭 꽂이식 사이드레일을 꽂은 뒤 사용하여 주시기 바랍니다.
6. 바퀴는 침대 사용 시 평평한 곳에서 바퀴 브레이크를 눌러 침대가 움직이지 않게 고정 후 사용하시기 바랍니다.
7. 하체보다 상체를 낮추는 체위를 취하지 말아 주십시오.
8. 침대에 엎드려 누운 상태에서 침대를 작동하시면 허리 및 목 부분에 부상을 입을 수 있습니다.
9. 작동 버튼 사용 시, 해당 버튼을 1개씩 작동하십시오. (상, 하 작동 버튼을 동시에 누르지 말고, 동시 작동 버튼을 누르십시오.)
10. 화기 근처에 침대를 두시면 침대의 변형, 변색, 화재의 원인이 됩니다.
11. 필요 시, 간병인이 반드시 옆에 있어야 합니다.

주의사항 (4) 고장 시 조치 방법 – 상태 점검

• • 제품에 이상이 발생했을 경우 아래의 점검 사항을 점검하여 주십시오.
• • 침대가 작동되지 않을 경우, 다음페이지인 모터 점검 페이지를 확인해 주십시오.
• • 아래 사항을 점검 후에도 계속 문제가 지속될 경우, 전원을 꺼두시고 구입처나 본사로 연락 주시기 바랍니다.

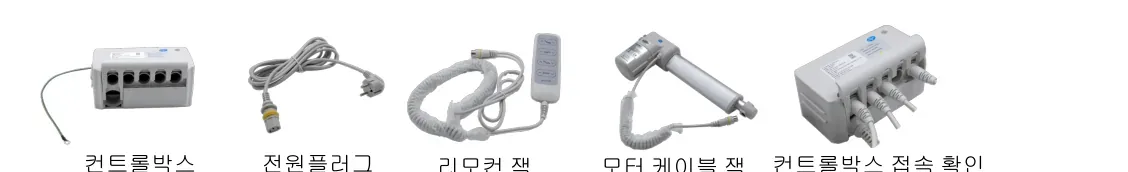

증상	원인	해결방법
전체 기능 및 부분 기능 작동 불량	전원 플러그 콘센트 접속불량	전원 코드의 콘센트 접속을 확인해 주세요.
	리모컨 잭의 컨트롤 박스 접속 불량	리모컨 잭이 컨트롤 박스와 완벽히 접속되어 있는지 확인해 주세요.
	모터 케이블 잭 컨트롤 박스 접속불량	모터 잭과 컨트롤 박스가 완벽히 접속되어 있는지 확인해 주세요.

주의사항 (5) 고장 시 조치 방법 – 모터 점검

• • 리모컨 작동 또는 침대 작동이 안될 경우 점검방법
  • - 컨트롤 박스 : 자가진단 LED 등 탑재되어 상태 파악이 가능
  • - 컨트롤 박스 위치 : 전동침대 하단에 위치(우측 사진 참고)
• • 메인 전원 연결 시

• • GREEN, 녹색 : 전원선이 이상 없이 연결, 컨트롤 박스가 이상 없이 준비된 상태
• • GREEN, 녹색 (Green 점등 시 동작이 안 될 경우) : 액추에이터, 리모컨 점검 필요
• • 미점등 : 전원선 이상 여부 체크, 전원선 이상 없을 시 컨트롤 박스 불량

사용 방법 (1)

가. 사용 전 준비사항

1. 전원의 전압(220V)을 확인한다.
2. 바퀴는 고정이 되어있는지 확인한다. (브레이크 작동)
3. 리모컨의 접속 상태, 극성 등의 점검을 행하고, 기기가 정확하게 작동하는 것을 확인할 것.
4. 전체 코드의 접속이 정확하고 완전하게 되어있는 것을 확인할 것.
5. 사용설명서를 잘 읽은 후 사용할 것.
6. 침대의 작동은 리모컨에 의해서만 가능함으로 본체와 연결되었는지 확인한다.

나. 조작순서

1. 전원플러그를 접속한다.
2. 전원스위치를 넣는다(ON).
3. 리모컨은 아래 조작방법에 따라서 사용한다.
4. 꽂이식 사이드레일을 조정할 때, 꽂이식 사이드레일의 손잡이를 잡고 상/하로 들거나 사용 후에는 꼭 꽂이식 사이드레일을 꽂아서 사용한다.

사용방법 (2) 부분별 작동법 – 헤드보드/풋보드

■ 조립방법

헤드/풋 보드는 별도의 공구 없이 설치를 하실 수 있으나, 임의로 헤드/풋 보드를 제거하면 사용자가 미끄러지거나 낙상할 수 있으므로 제조사 직원 외 개조 및 제거하지 마십시오.

■ 헤드 및 풋 보드 탈/부착 방법

매트리스를 들고 침대 프레임과 연결된 헤드보드/풋보드 안쪽으로 보면 아래 그림과 같은 구조로 연결되어 있습니다. 그림처럼 빨강 점선 표시된 고리 부분을 조작하여 탈/부착 가능한 상태로 변경합니다.

• • [탈착] 고정 레버를 아래로 당겨 탈/부착 가능 상태로 만든 후 헤드보드/풋보드를 위로 당겨 분리합니다.
• • [부착] 고정 레버를 아래로 당겨 탈/부착 가능 상태에서 프레임과 연결한 뒤 레버를 밀어 잠금상태로 만들어 부착합니다.

사용방법 (3) 부분별 작동법 – 리모컨

■ 사용 방법

1. 등판 작동 : 상(▲)·하(▼) 작동
2. 다리판 작동 : 상(▲)·하(▼) 작동
3. 등·다리판 동시 작동 : 상(▲)·하(▼) 작동
4. 높낮이 작동 : 상(▲)·하(▼) 작동

제품관리방법

■ 손질 및 보수 방법

1. 모터 및 리모컨의 연결부분에 물기 및 먼지가 모여 있지 않게 관리할 것.
2. 주기적으로 물기 없는 마른 수건으로 닦아줄 것.

■ 사용 후 보관 및 관리방법

1. 고장일 때는 함부로 만지지 말고, 수리는 전문가에게 맡기십시오.
2. 장기간 사용하지 않을 경우 전원코드를 빼어 놓으십시오.
3. 보관 시 침대의 승강 장치를 최저 위치로 내린다.
4. 물이 가까이 있지 않거나 습기가 적은 장소에 보관한다.
5. 리모컨은 사용 후에는 꽂이식 사이드 위에 거치한다.

A/S 유무상 기준

No.	조치 내용	보증기간	출장비/부품비
1	리모컨 교체	1년 미만	무상
		1년 이상	유상
2	컨트롤 박스 교체	1년 미만	무상
		1년 이상	유상
3	모터 교체	1년 미만	무상
		1년 이상	유상
4	식판 교체	1년 미만	무상
		1년 이상	유상
5	헤드 및 풋보드 교체	1년 미만	무상
		1년 이상	유상
6	꽂이식 사이드레일 교체	1년 미만	무상
		1년 이상	유상
7	매트리스 지지판 교체	1년 미만	무상
		1년 이상	유상
8	바퀴 교체	1년 미만	무상
		1년 이상	유상
9	매트리스 교체	1년 미만	무상
		1년 이상	유상
10	기타 조립용 부품 교체	1년 미만	무상
		1년 이상	유상

제품 보증서

• ■ 고객센터 : 1588-4979
• ■ 이메일 : a1cscenter@naver.com
• ■ 제조원 : 주식회사 에이원의료기산업
• ■ 주소 : 경기도 화성시 팔탄면 안산동길 88-26
